公布日：2023.04.04
申請日：2022.10.26
分類號：C02F9/00(2023.01)I;C02F103/20(2006.01)N;C02F101/16(2006.01)N;C02F1/30(2006.01)N;C02F1/465(2006.01)N;C02F1/76(2006.01)N;C02F101/30(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是一種移動式養殖廢水循環處理平臺，包括移動平臺及安裝于移動平臺中的處理機構，所述移動平臺至少具有一個安裝空間，本發明中通過水泵將養殖廠的污水抽至過濾組件中，通過三級過濾后排送至混合組件中，同時通過氧化電位水生成器將廢水生產氧化電位水，其次氧化電位水進入到混合組件中與處理后的水進行混合進行殺菌、除臭、講解亞硝酸鹽及氨氮，最后廢水流至電催化電氣浮反應機組進行處理，待處理完成后即可向外排出合格水，通過車載該處理機構可移動模式，可直達養殖場現場進行廢水處理與優化，減少固定設施投入。
權利要求書

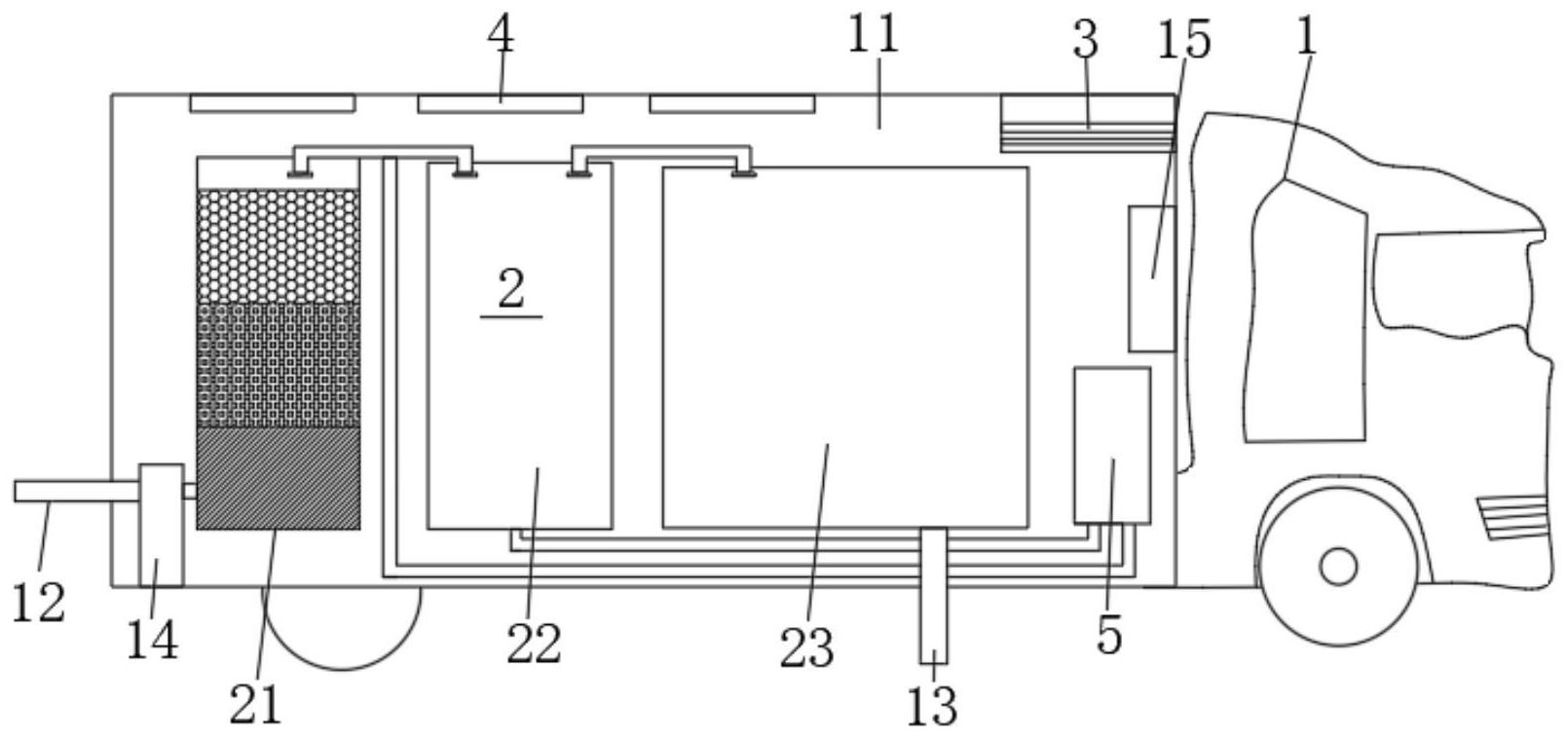

1.一種移動式養殖廢水循環處理平臺，包括移動平臺(1)及安裝于移動平臺(1)中的處理機構(2)，其特征在于：所述移動平臺(1)至少具有一個安裝空間(11)，所述處理機構(2)安裝于移動平臺(1)中；所述安裝空間(11)的內側安裝有一溫控組件(3)及一殺菌組件(4)，所述溫控組件(3)及殺菌組件(4)均安裝于處理機構(2)的外側；所述移動平臺(1)的外側貫穿連接有進水管(12)及出水管(13)，所述進水管(12)及出水管(13)分別與處理機構(2)的輸入端及輸出端相連通。
2.根據權利要求1所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述處理機構(2)包括過濾組件(21)、混合組件(22)及電催化電氣浮反應機組(23)。
3.根據權利要求2所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述過濾組件(21)中具有PP棉過濾區、碳粒過濾區及碳棒過濾區。
4.根據權利要求2所述的一種移動式養殖廢水循環處理平臺，其特征在于：還包括氧化電位水生成器(5)，所述氧化電位水生成器(5)的輸入端與過濾組件(21)的輸出端相連通，其輸出端通過管道與混合組件(22)相連通。
5.根據權利要求1所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述溫控組件(3)為溫控機，所述殺菌組件(4)為LED藍光滅菌燈。
6.根據權利要求1所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述移動平臺(1)為箱式貨車。
7.根據權利要求1所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述進水管(12)上連通有水泵(14)，所述水泵(14)安裝于安裝空間(11)中。
8.根據權利要求1-7中任意一項所述的一種移動式養殖廢水循環處理平臺，其特征在于：所述安裝空間(11)中還設置有控制機房(15)，所述控制機房(15)與各電器元件電性連接。
發明內容
本發明的目的是為了解決現有技術中存在上述缺點，而提出的一種移動式養殖廢水循環處理平臺。
為了實現上述目的，本發明采用了如下技術方案：
設計一種移動式養殖廢水循環處理平臺，包括移動平臺及安裝于移動平臺中的處理機構，所述移動平臺至少具有一個安裝空間，所述處理機構安裝于移動平臺中；
所述安裝空間的內側安裝有一溫控組件及一殺菌組件，所述溫控組件及殺菌組件均安裝于處理機構的外側；
所述移動平臺的外側貫穿連接有進水管及出水管，所述進水管及出水管分別與處理機構的輸入端及輸出端相連通。
優選的，所述處理機構包括過濾組件、混合組件及電催化電氣浮反應機組。
優選的，所述過濾組件中具有PP棉過濾區、碳粒過濾區及碳棒過濾區。
優選的，還包括氧化電位水生成器，所述氧化電位水生成器的輸入端與過濾組件的輸出端相連通，其輸出端通過管道與混合組件相連通。
優選的，所述溫控組件為溫控機，所述殺菌組件為LED藍光滅菌燈。
優選的，所述移動平臺為箱式貨車。
優選的，所述進水管上連通有水泵，所述水泵安裝于安裝空間中。
優選的，所述安裝空間中還設置有控制機房，所述控制機房與各電器元件電性連接。
本發明提出的一種移動式養殖廢水循環處理平臺，有益效果在于：本發明中通過水泵將養殖廠的污水抽至過濾組件中，通過三級過濾后排送至混合組件中，同時通過氧化電位水生成器將廢水生產氧化電位水，其次氧化電位水進入到混合組件中與處理后的水進行混合進行殺菌、除臭、講解亞硝酸鹽及氨氮，最后廢水流至電催化電氣浮反應機組進行處理，待處理完成后即可向外排出合格水，通過車載該處理機構可移動模式，可直達養殖場現場進行廢水處理與優化，減少固定設施投入。
（發明人：李志江）
