公布日：2023.03.03
申請日：2022.11.16
分類號：C02F11/10(2006.01)I;B01F35/93(2022.01)I;B01F35/71(2022.01)I;B01F35/32(2022.01)I;B01F27/90(2022.01)I
摘要

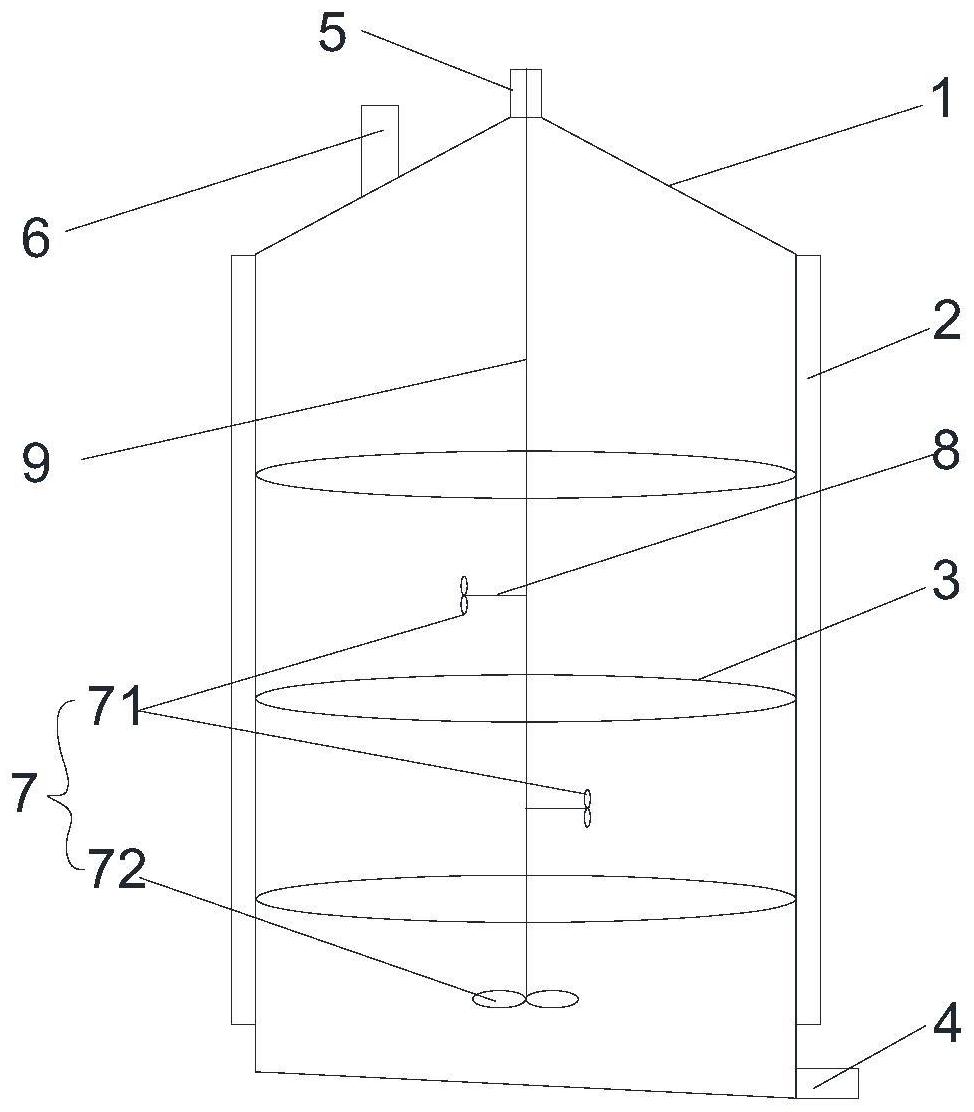

本發明涉及一種熱水解反應器，包括反應器本體，所述反應器本體的上部設有進料口，下部設有出料口，所述反應器本體內連接有蒸汽噴射結構，所述蒸汽噴射結構用于向所述反應器本體內噴射蒸汽。所述蒸汽噴射結構包括與所述反應器本體的內側壁連接的環形噴射管，所述環形噴射管的管壁上開設有若干個噴射孔；所述環形噴射管連接有蒸汽通入管，所述蒸汽通入管延伸至伸出所述反應器本體的外部。本發明的反應器本體內設有蒸汽噴射結構，通過蒸汽噴射結構能夠向反應器本體內噴射熱蒸汽，從而提高反應器本體內污泥的溫度，有利于污泥熱水解的順利進行。
權利要求書
1.一種熱水解反應器，包括反應器本體，所述反應器本體的上部設有進料口，下部設有出料口，其特征在于，所述反應器本體內連接有蒸汽噴射結構，所述蒸汽噴射結構用于向所述反應器本體內噴射蒸汽。
2.根據權利要求1所述的熱水解反應器，其特征在于，所述蒸汽噴射結構包括與所述反應器本體的內側壁連接的環形噴射管，所述環形噴射管的管壁上開設有若干個噴射孔；所述環形噴射管連接有蒸汽通入管，所述蒸汽通入管延伸至伸出所述反應器本體的外部。
3.根據權利要求2所述的熱水解反應器，其特征在于，所述環形噴射管與所述反應器本體的內側壁固定連接，所述噴射孔水平設置且朝向所述反應器本體的中心。
4.根據權利要求2所述的熱水解反應器，其特征在于，所述反應器本體的內側壁上固定連接有放置板，所述環形噴射管設置在所述放置板上，所述噴射孔水平設置且朝向所述反應器本體的中心。
5.根據權利要求4所述的熱水解反應器，其特征在于，所述放置板遠離所述反應器本體的一側固定連接有若干個擋板，所述擋板從與所述放置板的連接處向上延伸使得所述反應器本體、放置板和所述擋板形成“U”形結構；所述環形噴射管設置在所述擋板和所述反應器本體之間的放置板上，所述噴射孔位于所述擋板的上方。
6.根據權利要求1所述的熱水解反應器，其特征在于，所述反應器本體的上部設有驅動裝置，所述驅動裝置連接有攪拌軸，所述攪拌軸伸入至所述反應器本體內，所述攪拌軸上連接有攪拌葉片；所述攪拌葉片包括第一攪拌葉片，所述第一攪拌葉片與所述攪拌軸的末端固定連接，所述第一攪拌葉片位于所述蒸汽噴射結構的下方，且所述第一攪拌葉片所在的平面為水平面。
7.根據權利要求6所述的熱水解反應器，其特征在于，所述蒸汽噴射結構為沿所述反應器本體的高度方向間隔設置的若干個，每個所述蒸汽噴射結構均與所述反應器本體固定連接。
8.根據權利要求7所述的熱水解反應器，其特征在于，所述攪拌葉片還包括第二攪拌葉片，第二攪拌葉片位于相鄰兩個所述蒸汽噴射結構之間，所述第二攪拌葉片固定連接有連接桿，所述連接桿與所述攪拌軸固定連接；所述第二攪拌葉片所在的平面與豎直面之間的夾角為銳角，或者所述第二攪拌葉片所在的平面與豎直面平行。
9.根據權利要求1所述的熱水解反應器，其特征在于，所述進料口位于所述反應器本體的頂部，所述反應器本體的底面為從所述反應器本體的一側向所述反應器本體的另一側傾斜，且傾斜方向向下的傾斜面，所述出料口位于所述反應器本體的另一側的底部。
10.根據權利要求1所述的熱水解反應器，其特征在于，所述反應器本體的外表面連接有加熱裝置；所述加熱裝置為纏繞在所述反應器本體外表面的盤管，或者所述加熱裝置為套設在所述反應器本體的外表面的夾套，所述夾套上設有入口，所述夾套內設有與所述入口連通的容納腔。
發明內容
為了解決上述全部或部分問題，本發明目的在于提供一種熱水解反應器，通過蒸汽噴射結構的設置能夠向反應器本體內噴射熱蒸汽，從而可以縮短污泥熱水解的升溫時間，同時增強污泥的內部傳熱和污泥的升溫均勻性，有利于污泥熱水解反應的順利進行。
根據本發明的一個方面，提供了一種熱水解反應器，包括反應器本體，所述反應器本體的上部設有進料口，下部設有出料口，所述反應器本體內連接有蒸汽噴射結構，所述蒸汽噴射結構用于向所述反應器本體內噴射蒸汽。
進一步的，所述蒸汽噴射結構包括與所述反應器本體的內側壁連接的環形噴射管，所述環形噴射管的管壁上開設有若干個噴射孔；
所述環形噴射管連接有蒸汽通入管，所述蒸汽通入管延伸至伸出所述反應器本體的外部。
進一步的，所述環形噴射管與所述反應器本體的內側壁固定連接，所述噴射孔水平設置且朝向所述反應器本體的中心。
進一步的，所述反應器本體的內側壁上固定連接有放置板，所述環形噴射管設置在所述放置板上，所述噴射孔水平設置且朝向所述反應器本體的中心。
進一步的，所述放置板遠離所述反應器本體的一側固定連接有若干個擋板，所述擋板從與所述放置板的連接處向上延伸使得所述反應器本體、放置板和所述擋板形成“U”形結構；
所述環形噴射管設置在所述擋板和所述反應器本體之間的放置板上，所述噴射孔位于所述擋板的上方。
進一步的，所述反應器本體的上部設有驅動裝置，所述驅動裝置連接有攪拌軸，所述攪拌軸伸入至所述反應器本體內，所述攪拌軸上連接有攪拌葉片；
所述攪拌葉片包括第一攪拌葉片，所述第一攪拌葉片與所述攪拌軸的末端固定連接，所述第一攪拌葉片位于所述蒸汽噴射結構的下方，且所述第一攪拌葉片所在的平面為水平面。
進一步的，所述蒸汽噴射結構為沿所述反應器本體的高度方向間隔設置的若干個，每個所述蒸汽噴射結構均與所述反應器本體固定連接。
進一步的，所述攪拌葉片還包括第二攪拌葉片，第二攪拌葉片位于相鄰兩個所述蒸汽噴射結構之間，所述第二攪拌葉片固定連接有連接桿，所述連接桿與所述攪拌軸固定連接；
所述第二攪拌葉片所在的平面與豎直面之間的夾角為銳角，或者所述第二攪拌葉片所在的平面與豎直面平行。
進一步的，所述進料口位于所述反應器本體的頂部，所述反應器本體的底面為從所述反應器本體的一側向所述反應器本體的另一側傾斜，且傾斜方向向下的傾斜面，所述出料口位于所述反應器本體的另一側的底部。
進一步的，所述反應器本體的外表面連接有加熱裝置；
所述加熱裝置為纏繞在所述反應器本體外表面的盤管，或者所述加熱裝置為套設在所述反應器本體的外表面的夾套，所述夾套上設有入口，所述夾套內設有與所述入口連通的容納腔。
由上述技術方案可知，本發明提供的一種熱水解反應器，具有如下有益效果：
本發明的反應器本體內設有蒸汽噴射結構，通過蒸汽噴射結構能夠向反應器本體內噴射熱蒸汽，從而提高反應器本體內污泥的溫度，有利于污泥熱水解的順利進行。
（發明人：馬志剛;房代寶;高銘駿;白云峰;江浩）
