公布日：2023.11.17
申請日：2023.10.07
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F3/30(2023.01)N;C02F3/34(2023.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101
/30(2006.01)N
摘要
本發明涉及一種地埋化組合快裝式污水處理設備系統，包括依次設置的格柵渠、沉砂池和污泥池組合罐、調節池罐、臥罐式處理設備、風機和電控系統組合單元及加藥和紫外線消毒器集成單元；所述臥罐式處理設備包設置在罐體內依次連通的缺氧池、厭氧池、好氧池、中間池及沉淀池，其中缺氧池與厭氧池內均設置有懸浮球填料，所述好氧池內設置有聚氨酯填料，且其池底布置有曝氣器，所述中間池內設置有與缺氧池連接的硝化液回流管及與沉淀池連接的管道混合器；所述沉淀池內設置有位于上方的斜管填料與位于下方的污泥錐斗，其中沉淀池通過污泥回流管路與缺氧池連接。本發明增強設備的脫氮除磷效果，提高對惡劣水質的適用能力。
權利要求書
1.一種地埋化組合快裝式污水處理設備系統，其特征在于：包括依次設置的格柵渠、沉砂池和污泥池組合罐、調節池罐、臥罐式處理設備、風機和電控系統組合單元及加藥和紫外線消毒器集成單元；所述格柵渠與沉砂池和污泥池組合罐連接，其中格柵渠包括箱體及傾斜設置在箱體內的多組格柵；所述沉砂池和污泥池組合罐包括玻璃鋼罐I，其中玻璃鋼罐I內通過隔板分隔成沉砂池與污泥池，且污泥池通過上清液管與調節池罐連接，所述沉砂池通過出水管與調節池罐連接；所述調節池罐包括內部設置有懸掛式填料的玻璃鋼罐II，其中玻璃鋼罐II內還設置有潛污泵，且潛污泵通過管道與缺氧池連接；所述臥罐式處理設備包設置在罐體內依次連通的缺氧池、厭氧池、好氧池、中間池及沉淀池，其中缺氧池與厭氧池內均設置有懸浮球填料，所述好氧池內設置有聚氨酯填料，且其池底布置有曝氣器，所述中間池內設置有與缺氧池連接的硝化液回流管及與沉淀池連接的管道混合器；所述沉淀池內設置有位于上方的斜管填料與位于下方的污泥錐斗，其中沉淀池通過污泥回流管路與缺氧池連接；所述加藥和紫外線消毒器集成單元包括殼體，其中沉淀池上的出液管穿過殼體，且出液管上設置有紫外線消毒器，所述殼體內設置有與出液管連接的PAC罐及備用碳源、堿源罐，所述PAC罐通過連接管與管道混合器連接，所述備用碳源、堿源罐通過連接管與缺氧池連接。
2.根據權利要求1所述的一種地埋化組合快裝式污水處理設備系統，其特征在于：所述箱體內上游處格柵孔徑大于下游處格柵孔徑。
3.根據權利要求1所述的一種地埋化組合快裝式污水處理設備系統，其特征在于：所述連接管上依次設置有計量泵及單向閥。
4.根據權利要求1所述的一種地埋化組合快裝式污水處理設備系統，其特征在于：所述風機和電控系統組合單元中的風機通過管道與曝氣管連接。
5.根據權利要求1所述的一種地埋化組合快裝式污水處理設備系統，其特征在于：所述好氧池出水口設置濾篩。
發明內容
本發明的目的就是提供一種地埋化組合快裝式污水處理設備系統。
本發明的技術問題主要通過下述技術方案得以解決：

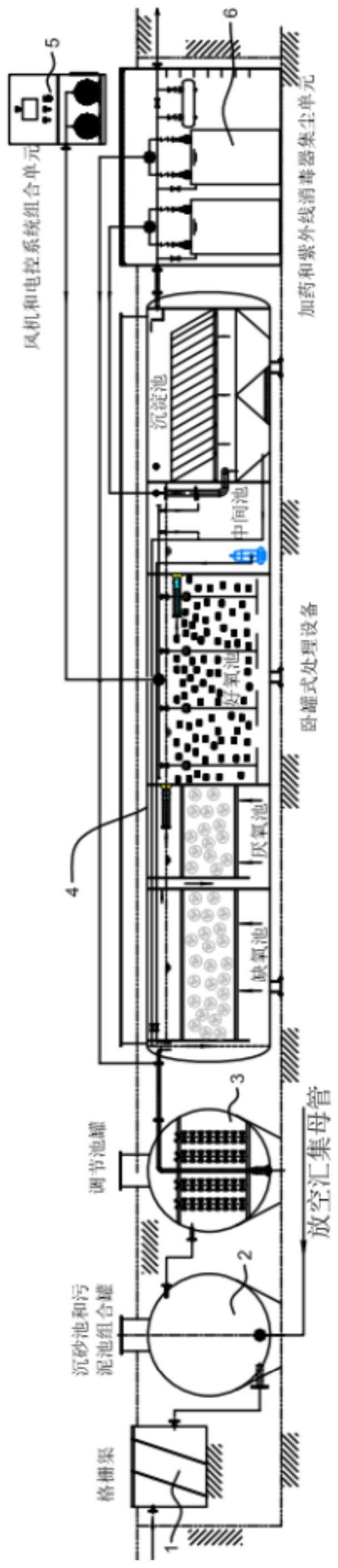

一種地埋化組合快裝式污水處理設備系統，包括依次設置的格柵渠、沉砂池和污泥池組合罐、調節池罐、臥罐式處理設備、風機和電控系統組合單元及加藥和紫外線消毒器集成單元；
所述格柵渠與沉砂池和污泥池組合罐連接，其中格柵渠包括箱體及傾斜設置在箱體內的多組格柵；
所述沉砂池和污泥池組合罐包括玻璃鋼罐I，其中玻璃鋼罐I內通過隔板分隔成沉砂池與污泥池，且污泥池通過上清液管與調節池罐連接，所述沉砂池通過出水管與調節池罐連接；
所述調節池罐包括內部設置有懸掛式填料的玻璃鋼罐II，其中玻璃鋼罐II內還設置有潛污泵，且潛污泵通過管道與缺氧池連接；
所述臥罐式處理設備包設置在罐體內依次連通的缺氧池、厭氧池、好氧池、中間池及沉淀池，其中缺氧池與厭氧池內均設置有懸浮球填料，所述好氧池內設置有聚氨酯填料，且其池底布置有曝氣器，所述中間池內設置有與缺氧池連接的硝化液回流管及與沉淀池連接的管道混合器；所述沉淀池內設置有位于上方的斜管填料與位于下方的污泥錐斗，其中沉淀池通過污泥回流管路與缺氧池連接；
所述加藥和紫外線消毒器集成單元包括殼體，其中沉淀池上的出液管穿過殼體，且出液管上設置有紫外線消毒器，所述殼體內設置有與出液管連接的PAC罐及備用碳源、堿源罐，所述PAC罐通過連接管與管道混合器連接，所述備用碳源、堿源罐通過連接管與缺氧池連接。
優選地，所述箱體內上游處格柵孔徑大于下游處格柵孔徑。
優選地，所述連接管上依次設置有計量泵及單向閥。
優選地，所述風機和電控系統組合單元中的風機通過管道與曝氣管連接。
優選地，所述好氧池出水口設置濾篩。
本發明的有益效果是：本發明中各罐、設備殼體、管道、填料等結構件、工藝材料主要采用玻璃鋼、PP/PE等輕質、耐腐蝕材質，鋼材使用量少，避免了設備使用的腐蝕，使用壽命，其中厭氧池與缺氧池倒置，即污水先進缺氧池，回流硝化液在充足碳源條件下進行反硝化，脫氮效果佳；硝化液及沉淀池污泥兩道回流，可大大減少生化區活性污泥的流失，使生化區維持在較高的污泥濃度，提高COD、氨氮的分解效果；污水在缺氧池進行反硝化后進入?yún)捬醭兀捎诖藭r污水中不含硝態氮，溶解氧低，所以聚磷菌能很好的進行磷的釋放，為在緊后的好氧池大量吸磷創造有利條件，從而實現污水除磷效果的大幅提高，減少除磷劑用量。
（發明人：肖建林;陳后興;邱根萍;任國慶;羅青春;李亮;歐陽鵬程;幸志平;黃榮程;劉平燕;王錦福;董喬紅;賴美慧;吉康寧;徐傳航;曾憲花）
