公布日：2023.03.03

申請日：2022.12.01

分類號：B01D33/04(2006.01)I;B01D33/48(2019.01)I;C02F11/123(2006.01)I

摘要

本發明公開一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，包括機架組件，機架組件頂部一端連通有進料斗，進料斗下方對應設置有進料組件，進料組件下方對應設置有下壓濾機構一端，下壓濾機構另一端上方對應設置有上壓濾機構，上壓濾機構與下壓濾機構共同傳動連接有驅動部。本發明通過設置上壓濾機構和下壓濾機構，使脫水機具備了對壓壓力梯度逐步增大的功能，具有良好的脫水效果，能夠根據工況變化進行自動調節，實現自動變工況24小時連續不斷運行。本發明的脫水機能夠用于污泥、植物殘渣處理，一體化設計、設備集成度高，大大降低設備占地面積，使用壽命長。

權利要求書

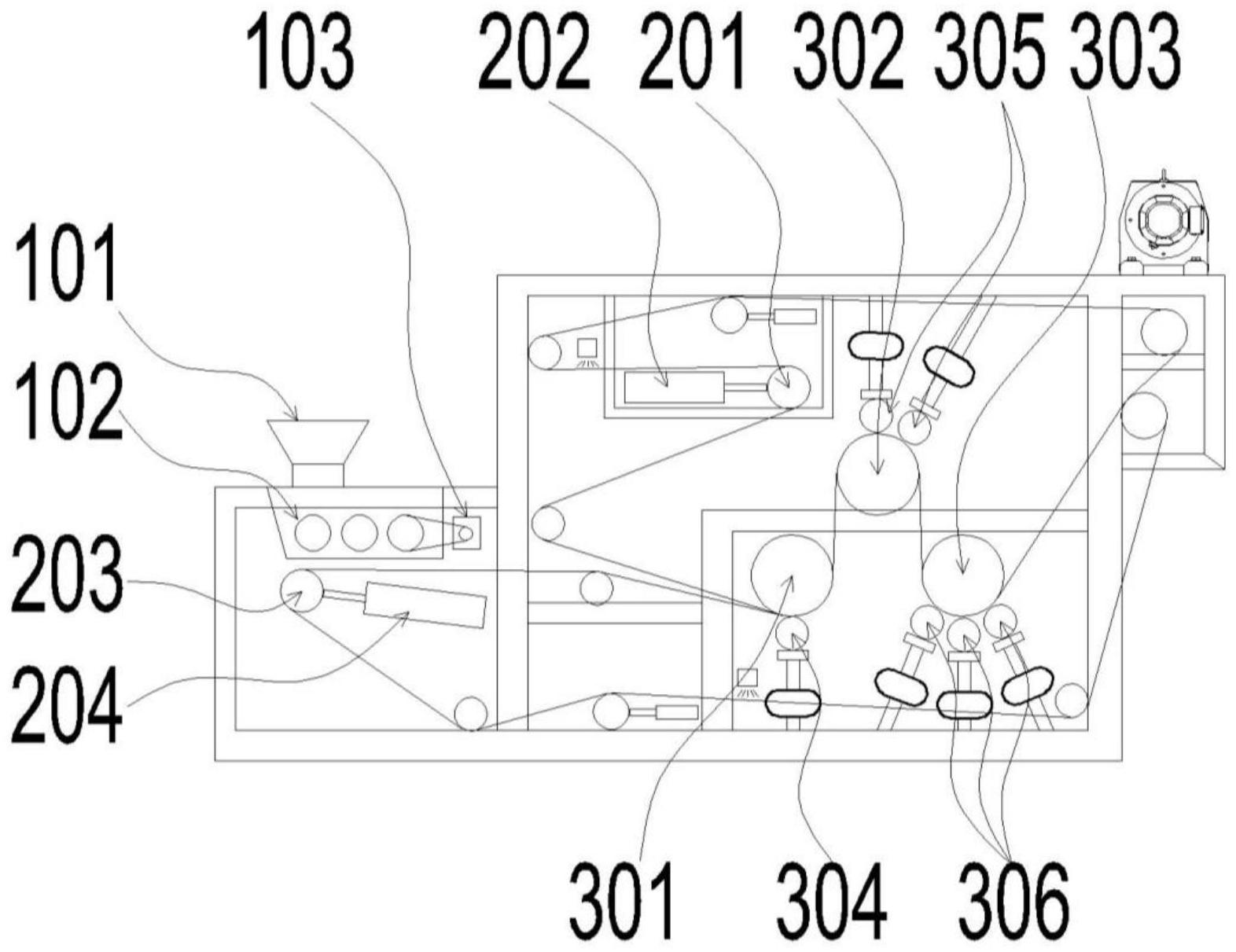

1.一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，包括機架組件(800)，所述機架組件(800)頂部一端連通有進料斗(101)，所述進料斗(101)下方對應設置有進料組件，所述進料組件下方對應設置有下壓濾機構一端，所述下壓濾機構另一端上方對應設置有上壓濾機構，所述上壓濾機構與所述下壓濾機構共同傳動連接有驅動部。

2.根據權利要求1所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述下壓濾機構包括下張緊部、下糾偏部、下濾布(702)、第二主壓輥(302)、下濾布沖洗裝置(502)、若干導向輪(900)，所述下張緊部位于所述進料組件下方，所述下濾布(702)繞設在所述下張緊部、第二主壓輥(302)、導向輪(900)外側且首尾相接，所述下糾偏部位于所述下濾布(702)外側下方且與所述下濾布(702)抵接，所述下濾布沖洗裝置(502)位于所述下濾布(702)內側上方，所述第二主壓輥(302)上方抵接有第二對壓輥組(305)，所述下濾布(702)位于所述第二主壓輥(302)與所述第二對壓輥組(305)之間，所述下濾布(702)與所述驅動部傳動連接。

3.根據權利要求2所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述下張緊部包括下張緊氣缸(204)，所述下張緊氣缸(204)與所述機架組件(800)固定連接，所述下張緊氣缸(204)活塞端轉動連接有下張緊輥(203)，所述下張緊輥(203)與所述下濾布(702)滾動接觸。

4.根據權利要求3所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述下糾偏部包括下糾偏氣缸(404)，所述下糾偏氣缸(404)與所述機架組件(800)固定連接，所述下糾偏氣缸(404)活塞端轉動連接有下糾偏輥(403)，所述下糾偏輥(403)與所述下濾布(702)滾動接觸。

5.根據權利要求2所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述上壓濾機構包括上張緊部、上糾偏部、上濾布(701)、第一主壓輥(301)、第三主壓輥(303)、上濾布沖洗裝置(501)、若干所述導向輪(900)，所述上濾布(701)繞設在所述上糾偏部、第一主壓輥(301)、第三主壓輥(303)、導向輪(900)外側且首尾相接，所述上張緊部位于所述上濾布(701)外側靠近所述進料組件的一端，所述上濾布沖洗裝置(501)位于所述上濾布(701)內側上方，所述第一主壓輥(301)下方抵接有第一對壓輥組(304)，所述第三主壓輥(303)下方抵接有第三對壓輥組(306)，所述上濾布(701)位于所述第一主壓輥(301)與所述第一對壓輥組(304)之間、所述第三主壓輥(303)與所述第三對壓輥組(306)之間，所述上濾布(701)與所述驅動部傳動連接。

6.根據權利要求5所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述上張緊部包括上張緊氣缸(202)，所述上張緊氣缸(202)與所述機架組件(800)固定連接，所述上張緊氣缸(202)活塞端轉動連接有上張緊輥(201)，所述上張緊輥(201)與所述上濾布(701)滾動接觸。

7.根據權利要求6所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述上糾偏部包括上糾偏氣缸(402)，所述上糾偏氣缸(402)與所述機架組件(800)固定連接，所述上糾偏氣缸(402)活塞端轉動連接有上糾偏輥(401)，所述上糾偏輥(401)與所述上濾布(701)滾動接觸。

8.根據權利要求7所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述驅動部包括濾布驅動裝置(601)，所述濾布驅動裝置(601)固定在所述機架組件(800)外側頂部，所述濾布驅動裝置(601)傳動連接有兩個驅動輥(602)，兩個所述驅動輥(602)上下設置，位于上方的所述驅動輥(602)與所述上濾布(701)傳動接觸，位于下方的所述驅動輥(602)與所述下濾布(702)傳動接觸。

9.根據權利要求1所述的一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，其特征在于，所述進料組件包括布料機構(102)，所述布料機構(102)位于所述進料斗(101)下方，所述布料機構(102)傳動連接有布料驅動裝置(103)。

發明內容

本發明的目的是提供一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，通過連續高壓和對壓梯度逐步增加，破壞植物廢渣內部結構，實現脫水效率高、出料含水率低、占地面積小、集成度高的有益效果。

為實現上述目的，本發明提供了如下方案：一種帶有對壓壓力逐步增加的高壓帶式快速脫水機，包括機架組件，所述機架組件頂部一端連通有進料斗，所述進料斗下方對應設置有進料組件，所述進料組件下方對應設置有下壓濾機構一端，所述下壓濾機構另一端上方對應設置有上壓濾機構，所述上壓濾機構與所述下壓濾機構共同傳動連接有驅動部。

優選的，所述下壓濾機構包括下張緊部、下糾偏部、下濾布、第二主壓輥、下濾布沖洗裝置、若干導向輪，所述下張緊部位于所述進料組件下方，所述下濾布繞設在所述下張緊部、第二主壓輥、導向輪外側且首尾相接，所述下糾偏部位于所述下濾布外側下方且與所述下濾布抵接，所述下濾布沖洗裝置位于所述下濾布內側上方，所述第二主壓輥上方抵接有第二對壓輥組，所述下濾布位于所述第二主壓輥與所述第二對壓輥組之間，所述下濾布與所述驅動部傳動連接。

優選的，所述下張緊部包括下張緊氣缸，所述下張緊氣缸與所述機架組件固定連接，所述下張緊氣缸活塞端轉動連接有下張緊輥，所述下張緊輥與所述下濾布滾動接觸。

優選的，所述下糾偏部包括下糾偏氣缸，所述下糾偏氣缸與所述機架組件固定連接，所述下糾偏氣缸活塞端轉動連接有下糾偏輥，所述下糾偏輥與所述下濾布滾動接觸。

優選的，所述上壓濾機構包括上張緊部、上糾偏部、上濾布、第一主壓輥、第三主壓輥、上濾布沖洗裝置、若干所述導向輪，所述上濾布繞設在所述上糾偏部、第一主壓輥、第三主壓輥、導向輪外側且首尾相接，所述上張緊部位于所述上濾布外側靠近所述進料組件的一端，所述上濾布沖洗裝置位于所述上濾布內側上方，所述第一主壓輥下方抵接有第一對壓輥組，所述第三主壓輥下方抵接有第三對壓輥組，所述上濾布位于所述第一主壓輥與所述第一對壓輥組之間、所述第三主壓輥與所述第三對壓輥組之間，所述上濾布與所述驅動部傳動連接。

優選的，所述上張緊部包括上張緊氣缸，所述上張緊氣缸與所述機架組件固定連接，所述上張緊氣缸活塞端轉動連接有上張緊輥，所述上張緊輥與所述上濾布滾動接觸。

優選的，所述上糾偏部包括上糾偏氣缸，所述上糾偏氣缸與所述機架組件固定連接，所述上糾偏氣缸活塞端轉動連接有上糾偏輥，所述上糾偏輥與所述上濾布滾動接觸。

優選的，所述驅動部包括濾布驅動裝置，所述濾布驅動裝置固定在所述機架組件外側頂部，所述濾布驅動裝置傳動連接有兩個驅動輥，兩個所述驅動輥上下設置，位于上方的所述驅動輥與所述上濾布傳動接觸，位于下方的所述驅動輥與所述下濾布傳動接觸。

優選的，所述進料組件包括布料機構，所述布料機構位于所述進料斗下方，所述布料機構傳動連接有布料驅動裝置。

本發明具有如下技術效果：

本發明通過設置上壓濾機構和下壓濾機構，使脫水機具備了對壓壓力梯度逐步增大的功能，具有良好的脫水效果，能夠根據工況變化進行自動調節，實現自動變工況24小時連續不斷運行。本發明的脫水機能夠用于污泥、植物殘渣處理，一體化設計、設備集成度高，大大降低設備占地面積，使用壽命長。

（發明人：楊文文;阮燕霞;陸俊;唐秀華;魏宏斌）
