公布日：2023.04.04
申請日：2022.11.09
分類號：C02F1/44(2006.01)I;C02F1/66(2006.01)I;C02F11/122(2019.01)I;C02F103/36(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是一種右旋糖苷鐵生產廢水處理系統和方法，現提出如下方案，處理系統包括收集池、pH調節裝置、耐堿管式膜原水池、耐堿管式膜過濾系統、耐堿管式膜產水池和納濾膜濃液罐，所述收集池的出口與pH調節裝置的入口相連通，所述pH調節裝置的出口與耐堿管式膜原水池的入口相連通，耐堿管式膜原水池的出口與耐堿管式膜過濾系統的入口相連通，耐堿管式膜過濾系統的出口與耐堿管式膜產水池的入口相連通，耐堿管式膜產水池的出口與納濾膜濃液罐的入口相連通。本發明通過膜過濾技術和膜純化技術，濃縮減量化廢水，能夠?qū)崿F(xiàn)右旋糖酐鐵生產廢水的減量化處理，藥劑使用量很低，沒有發生劇烈化學反應，生產安全可靠。
權利要求書

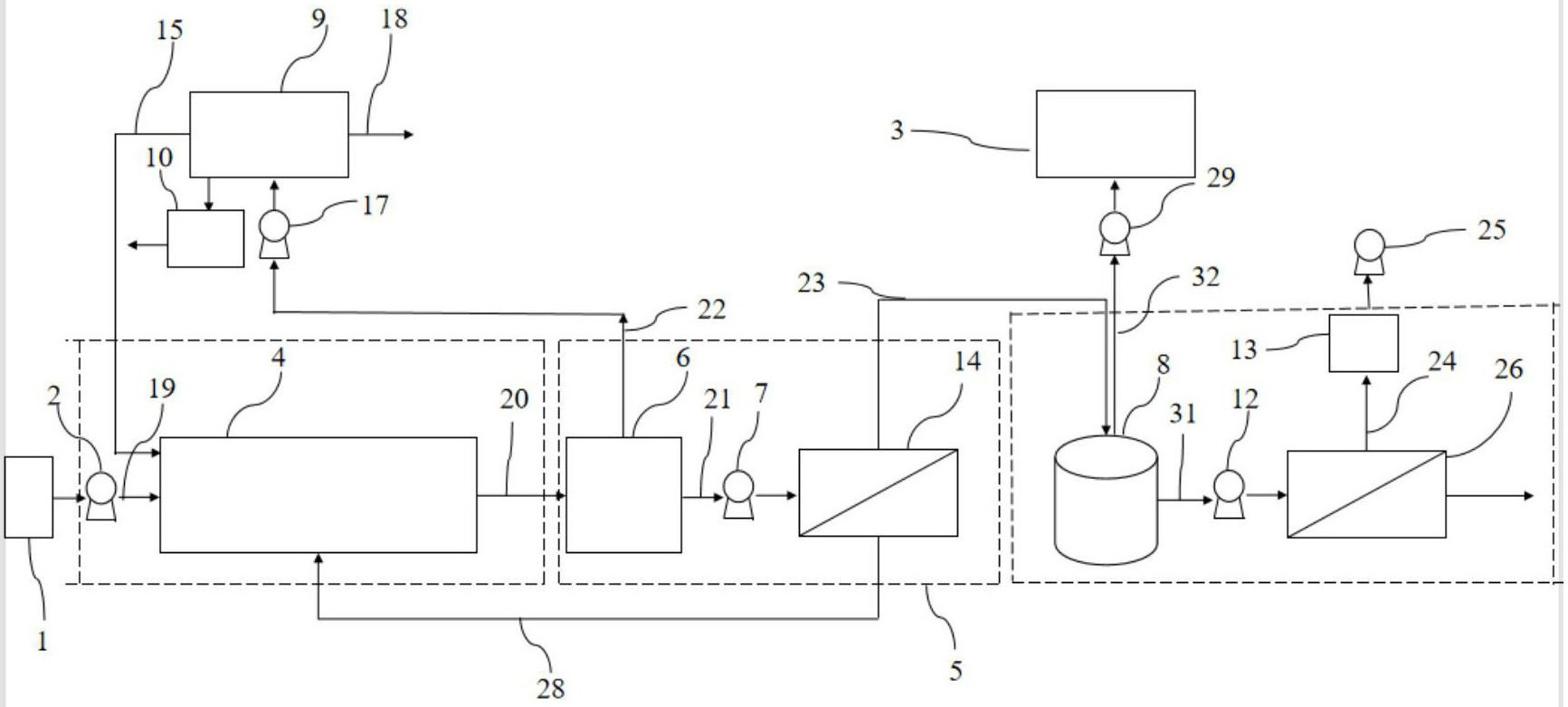

1.一種廢水處理系統，其特征在于：包括收集池(1)、pH調節裝置(4)、耐堿管式膜原水池(6)、耐堿管式膜過濾系統(14)、耐堿管式膜產水池(8)和納濾膜濃液罐(26)，所述收集池(1)的出口與pH調節裝置(4)的入口相連通，所述pH調節裝置(4)的出口與耐堿管式膜原水池(6)的入口相連通，耐堿管式膜原水池(6)的出口與耐堿管式膜過濾系統(14)的入口相連通，耐堿管式膜過濾系統(14)的出口與耐堿管式膜產水池(8)的入口相連通，耐堿管式膜產水池(8)的出口與納濾膜濃液罐(26)的入口相連通。
2.根據權利要求1所述的一種廢水處理系統，其特征在于，所述收集池(1)與pH調節裝置(4)通過第三導管(19)相連通，所述第三導管(19)上設有第一輸送泵(2)，所述pH調節裝置(4)與耐堿管式膜原水池(6)通過第四導管(20)相連通。
3.根據權利要求2所述的一種廢水處理系統，其特征在于，所述耐堿管式膜原水池(6)與耐堿管式膜過濾系統(14)通過第五導管(21)相連通，所述第五導管(21)上設有第二輸送泵(7)，所述耐堿管式膜過濾系統(14)與耐堿管式膜產水池(8)通過第七導管(23)相連通，所述納濾膜濃液罐(26)與耐堿管式膜產水池(8)通過第十二導管(31)相連通，所述第十二導管(31)上設有第三輸送泵(12)，所述耐堿管式膜過濾系統(14)與pH調節裝置(4)通過第十導管(28)相連通。
4.根據權利要求3所述的一種廢水處理系統，其特征在于，所述耐堿管式膜原水池(6)通過第六導管(22)連通有板框壓濾機(9)，所述第六導管(22)上設有第四輸送泵(29)，所述板框壓濾機(9)與pH調節裝置(4)通過第一導管(15)相連通，所述板框壓濾機(9)連通有泥餅壓濾機(10)。
5.根據權利要求4所述的一種廢水處理系統，其特征在于，所述耐堿管式膜產水池(8)通過第十三導管(32)連通有儲存池(3)，所述第十三導管(32)上設有第六輸送泵(29)。
6.根據權利要求5所述的一種廢水處理系統，其特征在于，所述納濾膜濃液罐(26)通過第八導管(24)連通有納濾膜清液罐(13)，納濾膜清液罐(13)外接有第五輸送泵(25)。
7.一種右旋糖苷鐵生產廢水處理方法，其特征在于：利用如權利要求6所述的廢水處理系統，包括如下步驟：步驟一：將右旋糖苷鐵生產廢水儲存在收集池(1)中，將收集池(1)中的右旋糖苷鐵生產廢水輸送到pH調節裝置(4)中調節pH并攪拌勻質得到第一處理液；步驟二：將第一處理液輸送進耐堿管式膜原水池(6)進行過濾得到第一濾渣和第一濾液，第一濾渣輸送進板框壓濾機(9)，第一濾液輸送進耐堿管式膜過濾系統(14)進行濃縮過濾得到第一濃縮液和第一過濾清液，濃縮液輸送進pH調節裝置(4)中；步驟三：過濾清液輸送進耐堿管式膜產水池(8)中進行過濾得到第二濃縮液和第二過濾清液，第二濃縮液輸送進儲存池(3)中進行儲存，第二過濾清液輸送進納濾膜濃液罐(26)進行濃縮過濾得到第三濃縮液和第三過濾清液，第三濃縮液進行回收，第三過濾清液輸送進納濾膜清液罐(13)，第三過濾清液經過納濾膜清液罐(13)過濾出去第三過濾清液中的COD色素。
8.根據權利要求7所述的一種右旋糖苷鐵生產廢水處理方法，其特征在于，所述步驟二中，板框壓濾機(9)對第一濾渣進行壓濾得到第四濾渣和第四濾液，第四濾液輸送進pH調節裝置(4)中，第四濾渣輸送進泥餅壓濾機(10)中壓成泥餅，泥餅的成分包括膠體鐵，泥餅進行固化處理；所述步驟三中，納濾膜濃液罐(26)的第三濃縮液的濃縮量為第二過濾清液量的5％，第三濃縮液進行固化處理。
9.根據權利要求8所述的一種右旋糖苷鐵生產廢水處理方法，其特征在于，所述耐堿管式膜過濾系統(14)的膜材質為PEK耐強堿膜元件，膜材質的耐受pH范圍為1-14，耐溫為70℃，0＜產水SS＜1，產水率≥98％。
10.根據權利要求9所述的一種右旋糖苷鐵生產廢水處理方法，其特征在于，所述納濾膜清液罐(13)中的納濾膜耐污染寬流道46MIL，耐溫為60℃，產水0＜COD＜50mg/L，截留率≥80％；所述耐堿管式膜過濾系統(14)的系統膜元件采用50nm孔徑，產水率≥98％。
發明內容
為解決現有技術中的問題，本發明提出了一種右旋糖苷鐵生產廢水處理系統和方法。
為了實現上述目的，本發明采用了如下技術方案：
一種廢水處理系統，包括收集池、pH調節裝置、耐堿管式膜原水池、耐堿管式膜過濾系統、耐堿管式膜產水池和納濾膜濃液罐，所述收集池的出口與pH調節裝置的入口相連通，所述pH調節裝置的出口與耐堿管式膜原水池的入口相連通，耐堿管式膜原水池的出口與耐堿管式膜過濾系統的入口相連通，耐堿管式膜過濾系統的出口與耐堿管式膜產水池的入口相連通，耐堿管式膜產水池的出口與納濾膜濃液罐的入口相連通。
進一步地，所述收集池與pH調節裝置通過第三導管相連通，所述第三導管上設有第一輸送泵，所述pH調節裝置與耐堿管式膜原水池通過第四導管相連通。
進一步地，所述耐堿管式膜原水池與耐堿管式膜過濾系統通過第五導管相連通，所述第五導管上設有第二輸送泵，所述耐堿管式膜過濾系統與耐堿管式膜產水池通過第七導管相連通，所述納濾膜濃液罐與耐堿管式膜產水池通過第十二導管相連通，所述第十二導管上設有第三輸送泵，所述耐堿管式膜過濾系統與pH調節裝置通過第十導管相連通。
進一步地，所述耐堿管式膜原水池通過第六導管連通有板框壓濾機，所述第六導管上設有第四輸送泵，所述板框壓濾機與pH調節裝置通過第一導管相連通，所述板框壓濾機連通有泥餅壓濾機。
進一步地，所述耐堿管式膜產水池通過第十三導管連通有儲存池，所述第十三導管上設有第六輸送泵。
進一步地，所述納濾膜濃液罐通過第八導管連通有納濾膜清液罐，納濾膜清液罐外接有第五輸送泵。
一種右旋糖苷鐵生產廢水處理方法，利用上述廢水處理系統，包括如下步驟：
步驟一：將右旋糖苷鐵生產廢水儲存在收集池中，將收集池中的右旋糖苷鐵生產廢水輸送到pH調節裝置中調節pH并攪拌勻質得到第一處理液；
步驟二：將第一處理液輸送進耐堿管式膜原水池進行過濾得到第一濾渣和第一濾液，第一濾渣輸送進板框壓濾機，第一濾液輸送進耐堿管式膜過濾系統進行濃縮過濾得到第一濃縮液和第一過濾清液，濃縮液輸送進pH調節裝置中；
步驟三：過濾清液輸送進耐堿管式膜產水池中進行過濾得到第二濃縮液和第二過濾清液，第二濃縮液輸送進儲存池中進行儲存，第二過濾清液輸送進納濾膜濃液罐進行濃縮過濾得到第三濃縮液和第三過濾清液，第三濃縮液進行回收，第三過濾清液輸送進納濾膜清液罐，第三過濾清液經過納濾膜清液罐過濾出去第三過濾清液中的COD色素
進一步地，所述步驟二中，板框壓濾機對第一濾渣進行壓濾得到第四濾渣和第四濾液，第四濾液輸送進pH調節裝置中，第四濾渣輸送進泥餅壓濾機中壓成泥餅，泥餅的成分包括膠體鐵，泥餅進行固化處理；
所述步驟三中，納濾膜濃液罐的第三濃縮液的濃縮量為第二過濾清液量的5％，第三濃縮液進行固化處理。
進一步地，所述耐堿管式膜過濾系統的膜材質為PEK耐強堿膜元件，膜材質的耐受pH范圍為1-14，耐溫為70℃，0＜產水SS＜1，產水率≥98％。
進一步地，所述納濾膜清液罐中的納濾膜耐污染寬流道46MIL，耐溫為60℃，產水0＜COD＜50mg/L，截留率≥80％；
所述耐堿管式膜過濾系統的系統膜元件采用50nm孔徑，產水率≥98％。
本發明的有益效果：
1、本發明通過膜過濾技術和膜純化技術，濃縮減量化廢水，能夠?qū)崿F(xiàn)右旋糖酐鐵生產廢水的減量化處理，藥劑使用量很低，沒有發生劇烈化學反應，生產安全可靠，降低了廢水處理難度，節約了廢水處理成本，且產水水質非常穩定。
2、同時膜分離設備操作簡便，運行穩定可靠，產水各項指標不受環境因素影響，波動性小，是處理高鹽，高懸浮物，高COD廢水一條創新的處理工藝。
（發明人：俞能平;俞經福;汪光明;曾軍;程智超;程明）
