摘要

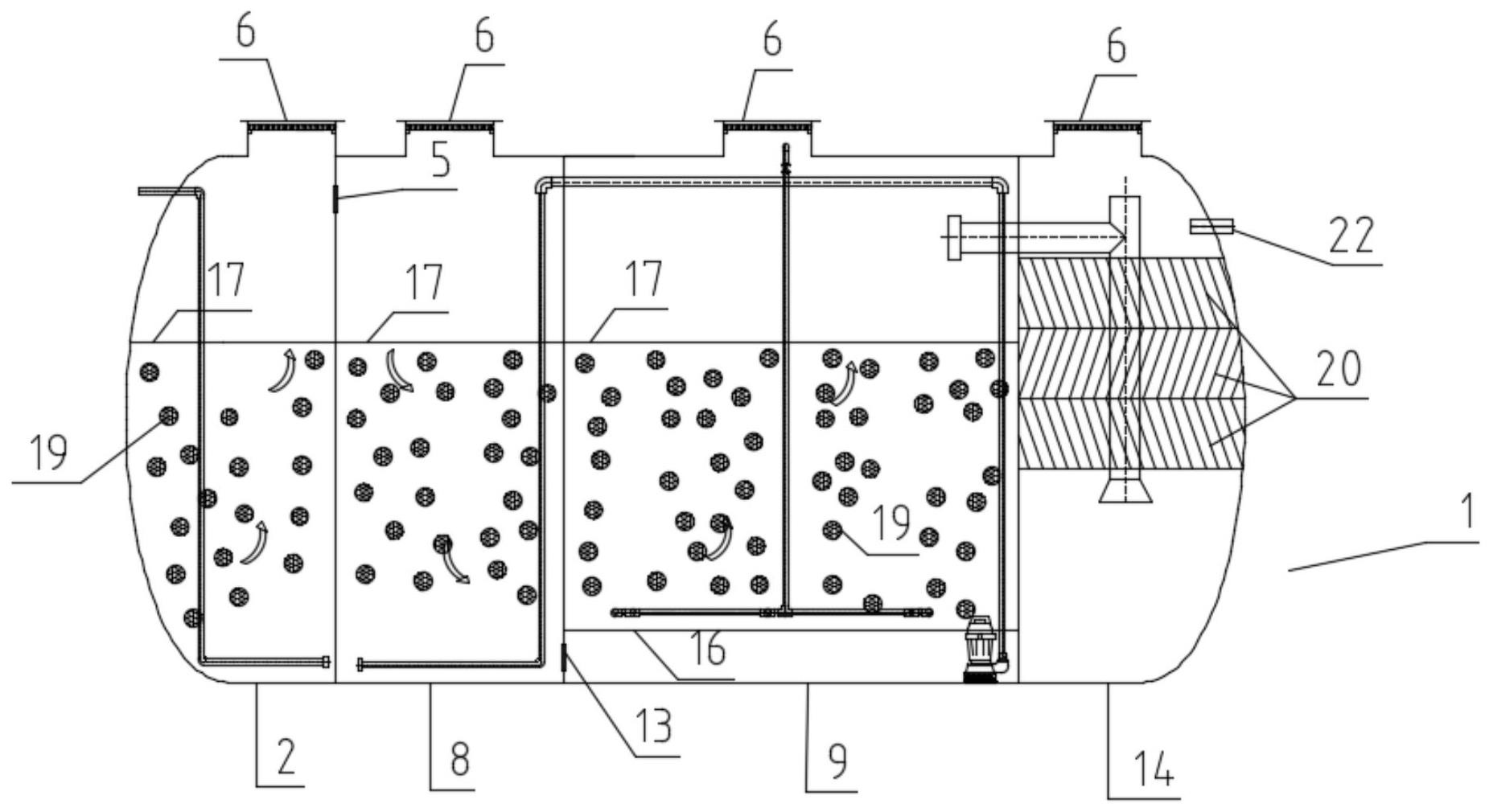

本發明提出一種高效生活污水脫氮除磷設備，其包括：一體化設備，一體化設備通過隔板分為四個功能段，通過進水配水裝置，對厭氧池的污水進行攪拌，加強污水與生物填料的充分接觸，提高處理效率；通過好氧池回流系統的回流液與厭氧池出水充分混合，同時通過底部布水系統對缺氧池的水進行攪拌，加強污水與生物填料的充分接觸，提高處理效率；在沉淀池設計了折板填料，通過延長污水過水路徑、加強污水中污泥顆粒碰撞，提高了污泥的沉降效率。
權利要求書
1.一種高效生活污水脫氮除磷設備，其包括：一體化設備(1)，所述一體化設備(1)通過隔板分為四個功能段，從左至右依次包括厭氧池(2)、缺氧池(8)、好氧池(9)、沉淀池(14)，其特征在于：所述厭氧池(2)、缺氧池(8)、好氧池(9)中均設有生物填料(19)，所述生物填料(19)能夠自由活動，所述厭氧池(2)、缺氧池(8)、好氧池(9)的生物填料(19)的上部均設有上擋板(17)，用于對生物填料(19)進行限位，所述厭氧池(2)的上部設有進水配水裝置(3)，進水配水裝置(3)的一端連接外部水源，另一端置于厭氧池(2)內，所述缺氧池(8)內設有布水系統(81)，所述好氧池(9)內設有回流裝置(10)，所述布水系統(81)的一端連接缺氧池(8)，另一端連接回流裝置(10)，通過進水配水裝置(3)，對厭氧池(2)的污水進行攪拌，加強污水與生物填料(19)的充分接觸，通過好氧池(9)的回流裝置(10)與厭氧池(2)出水充分混合，同時通過布水系統(81)對缺氧池(8)的水進行攪拌，加強污水與生物填料(19)的充分接觸。
2.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述厭氧池(2)、缺氧池(8)的連接處的隔板的上部設有第一過水孔(5)，用于將厭氧池(2)的處理后的污水排至缺氧池(8)。
3.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述缺氧池(8)、好氧池(9)的連接處的隔板的下部設有第二過水孔(13)，用于將缺氧池(8)的處理后的污水排至好氧池(9)。
4.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述好氧池(9)的下部設有下?lián)醢?/span>(16)，所述下?lián)醢?/span>(16)的位置高于第二過水孔(13)。
5.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述好氧池(9)內還設有曝氣管(15)，所述曝氣管(15)通過空氣管(18)連通外部的供氧裝置。
6.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述好氧池(9)與沉淀池(14)通過導流筒(21)連接，所述導流筒(21)為L型結構，所述導流筒(21)的一端連接好氧池(9)的上部，另一端連接沉淀池(14)的下部。
7.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述沉淀池(14)內設有折板填料(20)，折板填料(20)用樹脂等材料連接固定。
8.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：所述沉淀池(14)的上部遠離導流管處設有出水管(22)，用于連通外面設備。
9.如權利要求1所述的高效生活污水脫氮除磷設備，其特征在于：每個功能段的頂部均開設有一個檢修孔(6)，檢修孔(6)的邊緣設有向外的翻邊。
10.如權利要求9所述的高效生活污水脫氮除磷設備，其特征在于：檢修孔(6)的內部設有防落網(83)的安裝架(7)，用于安裝防落網(83)。
發明內容
為了解決農村一體化生活污水處理每天設計處理能力較小，沒有合適的攪拌裝置配套、加上攪拌裝置又導致設備成本過高，不適用于農村污水處理的問題，本發明提出一種高效生活污水脫氮除磷設備，其包括：一體化設備1，一體化設備1通過隔板分為四個功能段，從左至右依次包括厭氧池2、缺氧池8、好氧池9、沉淀池14，污水通過潛污泵打入厭氧池2，通過厭氧池2中生物填料19上附著的厭氧微生物去除污水中的COD污染物質，同時通過嗜磷菌的厭氧反應，釋放體內的總磷污染物質；然后污水進入缺氧池8，在缺氧池8中通過厭氧池2的污水和好氧池9的回流液混合，形成缺氧環境，在缺氧池8生物填料19上生成了缺氧微生物，通過缺氧池8中生物填料19上附著的缺氧微生物的作用去除污水中COD和總氮污染物；最后污水進入好氧池9，通過好氧池9中生物填料19上的好氧微生物去除污水中的COD和總磷污染物，并且通過回流水泵12把混合液打入缺氧池8；最后污水進入沉淀池14進行泥水分離，污泥沉淀到池體底部，定期清理外運處置，上清液達標排放至附近水體；通過進水配水裝置3，對厭氧池2的污水進行攪拌，加強污水與生物填料19的充分接觸，提高處理效率；通過好氧池9回流系統的回流液與厭氧池2出水充分混合，同時通過底部布水系統81對缺氧池8的水進行攪拌，加強污水與生物填料19的充分接觸，提高處理效率；在沉淀池14設計了折板填料20，通過延長污水過水路徑、加強污水中污泥顆粒碰撞，提高了污泥的沉降效率。
一種高效生活污水脫氮除磷設備，其包括：一體化設備1，所述一體化設備1通過隔板分為四個功能段，從左至右依次包括厭氧池2、缺氧池8、好氧池9、沉淀池14，其特征在于：所述厭氧池2、缺氧池8、好氧池9中均設有生物填料19，所述生物填料19能夠自由活動，所述厭氧池2、缺氧池8、好氧池9的生物填料19的上部均設有上擋板17，用于對生物填料19進行限位，所述厭氧池2的上部設有進水配水裝置3，進水配水裝置3的一端連接外部水源，另一端置于厭氧池2內，所述缺氧池8內設有布水系統81，所述好氧池9內設有回流裝置10，所述布水系統81的一端連接缺氧池8，另一端連接回流裝置10，通過進水配水裝置3，對厭氧池2的污水進行攪拌，加強污水與生物填料19的充分接觸，通過好氧池9的回流裝置10與厭氧池2出水充分混合，同時通過布水系統81對缺氧池8的水進行攪拌，加強污水與生物填料19的充分接觸。
進一步的，上擋板17和下?lián)醢鍨榇┛装�，可以過水。
進一步的，所述厭氧池2、缺氧池8的連接處的隔板的上部設有第一過水孔5，用于將厭氧池2的處理后的污水排至缺氧池8。
進一步的，缺氧池8、好氧池9的連接處的隔板的下部設有第二過水孔13，用于將缺氧池8的處理后的污水排至好氧池9。
進一步的，所述好氧池9的下部設有下?lián)醢?/span>16，所述下?lián)醢?/span>16的位置高于第二過水孔13，用于將好氧池9內的生物填料19限位。
在一些實施例中，所述好氧池9內還設有曝氣管15，所述曝氣管15通過空氣管18連通外部的供氧裝置。
進一步的，所述曝氣管15橫向布置于所述好氧池9的底部。
進一步的，所述空氣管18的輸入端設有球閥，用于開關空氣管18。
進一步的，所述好氧池9與沉淀池14通過導流筒21連接，所述導流筒21為L型結構，所述導流筒21的一端連接好氧池9的上部，另一端連接沉淀池14的下部，導流筒21引導泥水混合物從上向下流動，保證泥水分離的沉淀效果。
在一些實施例中，所述沉淀池14內設有折板填料20，折板填料20用樹脂等材料連接固定，折板填料20通過延長污水過水路徑、加強污水中污泥顆粒碰撞，提高了污泥的沉降效率。
進一步的，所述沉淀池14的上部遠離導流管處設有出水管22，用于連通外面設備，沉淀池內水從下往上走，清水最后排放，管道放在上部方便安裝施工。
在一些實施例中，每個功能段的頂部均開設有一個檢修孔6，檢修孔6的邊緣設有向外的翻邊，用于固定檢修蓋板。
進一步的，檢修孔6的內部設有防落網83的安裝架7，用于安裝防落網83。
本發明的有益效果為：本發明提出一種高效生活污水脫氮除磷設備，其包括：一體化設備1，一體化設備1通過隔板分為四個功能段，從左至右依次包括厭氧池2、缺氧池8、好氧池9、沉淀池14，污水通過潛污泵打入厭氧池2，通過厭氧池2中生物填料19上附著的厭氧微生物去除污水中的COD污染物質，同時通過嗜磷菌的厭氧反應，釋放體內的總磷污染物質；然后污水進入缺氧池8，在缺氧池8中通過厭氧池2的污水和好氧池9的回流液混合，形成缺氧環境，在缺氧池8生物填料19上生成了缺氧微生物，通過缺氧池8中生物填料19上附著的缺氧微生物的作用去除污水中COD和總氮污染物；最后污水進入好氧池9，通過好氧池9中生物填料19上的好氧微生物去除污水中的COD和總磷污染物，并且通過回流水泵12把混合液打入缺氧池8；最后污水進入沉淀池14進行泥水分離，污泥沉淀到池體底部，定期清理外運處置，上清液達標排放至附近水體；通過進水配水裝置3，對厭氧池2的污水進行攪拌，加強污水與生物填料19的充分接觸，提高處理效率；通過好氧池9回流系統的回流液與厭氧池2出水充分混合，同時通過底部布水系統81對缺氧池8的水進行攪拌，加強污水與生物填料19的充分接觸，提高處理效率；在沉淀池14設計了折板填料20，通過延長污水過水路徑、加強污水中污泥顆粒碰撞，提高了污泥的沉降效率。
（發明人：武剛）
