公布日：2023.04.04

申請日：2022.11.17

分類號：C02F1/66(2006.01)I;B01D21/02(2006.01)I;C02F9/00(2023.01)I;C02F103/10(2006.01)N;C02F101/10(2006.01)N;C02F101/32(2006.01)N

摘要

本發明公開了一種高硫酸鹽酸化油廢水無害化處理裝置，包括支撐架，所述支撐架上固定安裝有殼體，所述殼體內安裝有兩個呈對稱設置的沉淀箱，其中一個所述沉淀箱上固定連接有進料管，所述殼體內固定連接有攪拌箱，所述攪拌箱設置在兩個所述沉淀箱之間，所述攪拌箱上固定連接有投料管，其中一個所述沉淀箱上設置有電磁閥以及PH檢測器；所述殼體內設置有兩個第一抽水泵，每個所述第一抽水泵均通過第一水管和所述攪拌箱連接，每個所述第一抽水泵上均設置有第二水管。本發明對廢水的處理效率較高，廢水進行多次循環處理后，使得排出的廢水更加達標，操作更加方便簡易，對廢水的處理效果較好。

權利要求書

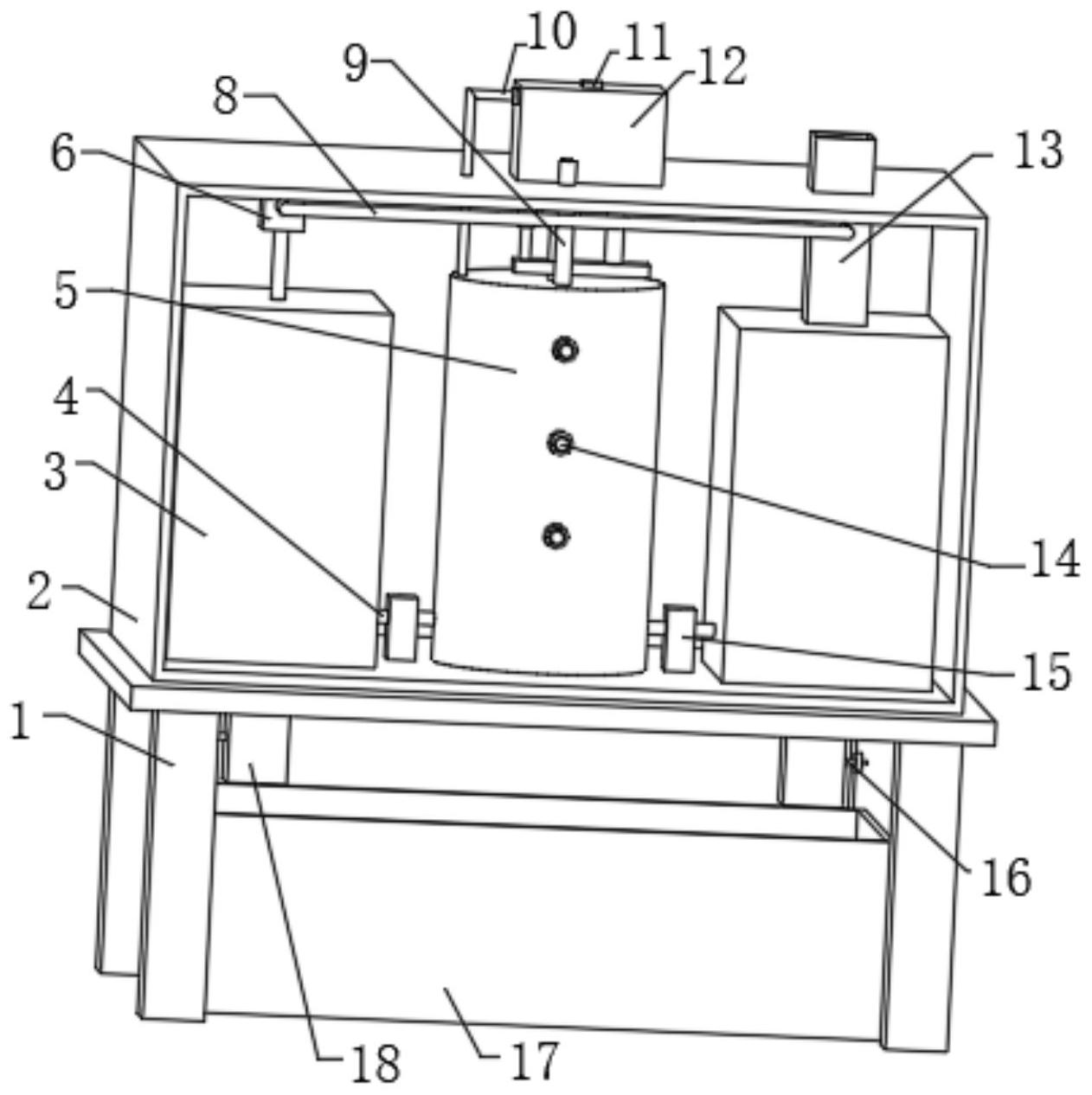

1.一種高硫酸鹽酸化油廢水無害化處理裝置，包括支撐架(1)，其特征在于，所述支撐架(1)上固定安裝有殼體(2)，所述殼體(2)內安裝有兩個呈對稱設置的沉淀箱(3)，其中一個所述沉淀箱(3)上固定連接有進料管(13)，所述殼體(2)內固定連接有攪拌箱(5)，所述攪拌箱(5)設置在兩個所述沉淀箱(3)之間，所述攪拌箱(5)上固定連接有投料管(9)，其中一個所述沉淀箱(3)上設置有電磁閥以及PH檢測器；所述殼體(2)內設置有兩個第一抽水泵(15)，每個所述第一抽水泵(15)均通過第一水管和所述攪拌箱(5)連接，每個所述第一抽水泵(15)上均設置有第二水管(4)，每個所述第二水管(4)均和對應的所述沉淀箱(3)連通；所述殼體(2)上安裝有伺服電機，所述伺服電機的驅動端固定連接有往復絲桿(24)，所述往復絲桿(24)的下端固定連接有轉動軸(25)，所述轉動軸(25)和所述攪拌箱(5)轉動連接，所述轉動軸(25)上設置有轉動組件，所述轉動組件包括固定安裝在所述轉動軸(25)上的多個攪拌葉(19)，多個所述攪拌葉(19)呈等距設置。

2.根據權利要求1所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述攪拌箱(5)上滑動連接有多個滑動桿(14)，每個所述滑動桿(14)上均固定連接有彈簧(29)，所述彈簧(29)和所述攪拌箱(5)固定連接，所述滑動桿(14)靠近所述轉動軸(25)的一端固定連接有弧形塊(28)，所述弧形塊(28)的橫截面呈半圓形設置。

3.根據權利要求2所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述攪拌箱(5)上開設有多個滑槽，每個所述滑槽內均滑動連接有滑動塊(30)，每個所述滑動塊(30)上均鉸接有轉動桿(7)，每個所述轉動桿(7)一端均和對應的所述滑動桿(14)鉸接，所述轉動桿(7)上固定連接有多個呈等距設置的固定桿(31)。

4.根據權利要求1所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述往復絲桿(24)上螺紋連接有移動塊(20)，所述移動塊(20)上固定連接有擠壓塊(22)，所述擠壓塊(22)的橫截面呈T形設置，所述殼體(2)上固定連接有安裝框(12)，所述安裝框(12)內設置有氣囊(23)，所述擠壓塊(22)和所述安裝框(12)滑動連接。

5.根據權利要求4所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述殼體(2)上固定連接有伸縮桿(21)，所述伸縮桿(21)一端和所述移動塊(20)固定連接。

6.根據權利要求4所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述氣囊(23)上開設有兩個通氣口，每個所述通氣口上均安裝有單向閥(11)，所述安裝框(12)上設置有排氣管(10)，其中一個所述通氣口和所述排氣管(10)相互連通。

7.根據權利要求1所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述殼體(2)上安裝有第二抽水泵(6)，所述第二抽水泵(6)通過固定管和其中一個所述沉淀箱(3)連接，所述第二抽水泵(6)通過回流管(8)和所述進料管(13)連接。

8.根據權利要求1所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，所述支撐架(1)的下方設置有回收框(17)，每個所述沉淀箱(3)上均固定連接有出料管(18)。

9.根據權利要求8所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其特征在于，每個所述出料管(18)上均轉動安裝有密封板(26)，所述密封板(26)上固定連接有密封圈，每個所述密封板(26)上均固定連接有固定軸(16)，所述固定軸(16)和所述出料管(18)轉動連接，所述固定軸(16)的橫截面呈T形設置，所述固定軸(16)通過插軸(27)和所述出料管(18)連接。

10.根據權利要求1-9任一項所述的一種高硫酸鹽酸化油廢水無害化處理裝置，其處理工藝，包括以下步驟：S1：將廢水通過進料管(13)投入到其中一個沉淀箱(3)內進行沉淀；S2：沉淀結束后，在一個第一抽水泵(15)的作用下，將沉淀箱(3)內部的廢水抽取到攪拌箱(5)內，之后向攪拌箱(5)內加入輔料，對廢水進行中和處理，在伺服電機的驅動作用下，各個攪拌葉(19)對廢水以及輔料進行攪拌混合；S3：中和處理結束后，在另一個第一抽水泵(15)的作用下，將攪拌箱(5)內的廢水抽取到另一個沉淀箱(3)內，通過沉淀箱(3)上的PH檢測器可以實時監測廢水的酸堿性，當廢水沒有達到排放標準時，在第二抽水泵(6)的作用下，將沉淀箱(3)內的廢水重新抽取到另一個沉淀箱(3)內，重復上面的過程，對廢水進行多次循環處理；S4：廢水達到排放標準后，電磁閥打開，沉淀箱(3)內的廢水通過排水口排出。

發明內容

本發明的目的是為了解決現有技術中以下缺點，目前針對高硫酸鹽酸化油廢水的無害化處理，通常是將高硫酸鹽酸化油廢水投入到廢水處理池內，經過長時間的沉淀以及多次重復處理，這種處理方式工作效率較低，對高硫酸鹽酸化油廢水的處理效果不佳，而提出的一種高硫酸鹽酸化油廢水無害化處理工藝。

為了實現上述目的，本發明采用了如下技術方案：

一種高硫酸鹽酸化油廢水無害化處理裝置，包括支撐架，所述支撐架上固定安裝有殼體，所述殼體內安裝有兩個呈對稱設置的沉淀箱，其中一個所述沉淀箱上固定連接有進料管，所述殼體內固定連接有攪拌箱，所述攪拌箱設置在兩個所述沉淀箱之間，所述攪拌箱上固定連接有投料管，其中一個所述沉淀箱上設置有電磁閥以及PH檢測器；

所述殼體內設置有兩個第一抽水泵，每個所述第一抽水泵均通過第一水管和所述攪拌箱連接，每個所述第一抽水泵上均設置有第二水管，每個所述第二水管均和對應的所述沉淀箱連通；

所述殼體上安裝有伺服電機，所述伺服電機的驅動端固定連接有往復絲桿，所述往復絲桿的下端固定連接有轉動軸，所述轉動軸和所述攪拌箱轉動連接，所述轉動軸上設置有轉動組件，所述轉動組件包括固定安裝在所述轉動軸上的多個攪拌葉，多個所述攪拌葉呈等距設置。

優選的，所述攪拌箱上滑動連接有多個滑動桿，每個所述滑動桿上均固定連接有彈簧，所述彈簧和所述攪拌箱固定連接，所述滑動桿靠近所述轉動軸的一端固定連接有弧形塊，所述弧形塊的橫截面呈半圓形設置。

優選的，所述攪拌箱上開設有多個滑槽，每個所述滑槽內均滑動連接有滑動塊，每個所述滑動塊上均鉸接有轉動桿，每個所述轉動桿一端均和對應的所述滑動桿鉸接，所述轉動桿上固定連接有多個呈等距設置的固定桿。

優選的，所述往復絲桿上螺紋連接有移動塊，所述移動塊上固定連接有擠壓塊，所述擠壓塊的橫截面呈T形設置，所述殼體上固定連接有安裝框，所述安裝框內設置有氣囊，所述擠壓塊和所述安裝框滑動連接。

優選的，所述殼體上固定連接有伸縮桿，所述伸縮桿一端和所述移動塊固定連接。

優選的，所述氣囊上開設有兩個通氣口，每個所述通氣口上均安裝有單向閥，所述安裝框上設置有排氣管，其中一個所述通氣口和所述排氣管相互連通。

優選的，所述殼體上安裝有第二抽水泵，所述第二抽水泵通過固定管和其中一個所述沉淀箱連接，所述第二抽水泵通過回流管和所述進料管連接。

優選的，所述支撐架的下方設置有回收框，每個所述沉淀箱上均固定連接有出料管。

優選的，每個所述出料管上均轉動安裝有密封板，所述密封板上固定連接有密封圈，每個所述密封板上均固定連接有固定軸，所述固定軸和所述出料管轉動連接，所述固定軸的橫截面呈T形設置，所述固定軸通過插軸和所述出料管連接。

一種高硫酸鹽酸化油廢水無害化處理裝置，其處理工藝，包括以下步驟：

S1：將廢水通過進料管投入到其中一個沉淀箱內進行沉淀；

S2：沉淀結束后，在一個第一抽水泵的作用下，將沉淀箱內部的廢水抽取到攪拌箱內，之后向攪拌箱內加入輔料，對廢水進行中和處理，在伺服電機的驅動作用下，各個攪拌葉對廢水以及輔料進行攪拌混合；

S3：中和處理結束后，在另一個第一抽水泵的作用下，將攪拌箱內的廢水抽取到另一個沉淀箱內，通過沉淀箱上的PH檢測器可以實時監測廢水的酸堿性，當廢水沒有達到排放標準時，在第二抽水泵的作用下，將沉淀箱內的廢水重新抽取到另一個沉淀箱內，重復上面的過程，對廢水進行多次循環處理；

S4：廢水達到排放標準后，電磁閥打開，沉淀箱內的廢水通過排水口排出。

與現有技術相比，本發明的有益效果是：

1、通過對廢水進行多次循環處理，直至廢水達到排放標準，之后電磁閥打開，沉淀箱內的廢水通過排水口排出，對廢水的處理效率較高，廢水進行多次循環處理后，使得排出的廢水更加達標，操作更加方便簡易，對廢水的處理效果較好；

2、拉動插軸，使插軸和出料管上的卡槽脫離，之后轉動固定軸，密封板同時和出料管發生相對轉動，沉淀物會穿過密封板與出料管之間的縫隙，并掉到回收框內進行收集，以便于對沉淀物進行集中處理，有利于裝置的使用。

（發明人：類昌眾;范得寶;馬永江;李振強;徐高明;鄧子坤;類子軒）
