公布日：2023.04.04

申請日：2022.11.17

分類號：C02F1/04(2006.01)I;B01D9/02(2006.01)I;B01D53/86(2006.01)I;B01D53/70(2006.01)I;B01D53/38(2006.01)I

摘要

本發明屬于工業鹽廢水處理領域，尤其涉及一種工業鹽廢水處理設備，包括結晶桶，其特征在于，所述結晶桶底部固定設置有焚燒箱，所述焚燒箱沿結晶桶軸線方向一端設置有可開關的倉門，所述結晶桶內部轉動設置有用于收集固體結晶的收集桶，所述收集桶內部固定設置有弧形擋板，所述收集桶內部轉動設置有轉軸，所述轉軸外圓周面上均勻分布有若干結晶板，所述結晶板表面開有若干用于加快廢水蒸發結晶的網孔，所述結晶桶一側固定設置有洗氣桶，所述結晶桶上端固定連接通氣管道，所述結晶桶上端固定設置有進水通道。能夠針對工業生產中產生的工業鹽廢水進行蒸發結晶、廢氣處理，從而使得工業鹽廢水能夠再次利用，并且減少污染物的排放。

權利要求書

1.一種工業鹽廢水處理設備，包括結晶桶，其特征在于，所述結晶桶底部固定設置有焚燒箱，所述焚燒箱沿結晶桶軸線方向一端設置有可開關的倉門，所述結晶桶內部轉動設置有用于收集、研磨固體結晶的收集桶，所述收集桶內部固定設置有弧形擋板，所述收集桶內部轉動設置有轉軸，所述轉軸外圓周面上均勻分布有若干結晶板，所述結晶板表面開有若干用于加快廢水蒸發結晶的網孔，所述結晶桶一側固定設置有洗氣桶，所述結晶桶上端固定連接通氣管道，所述通氣管道遠離結晶桶的一端深入洗氣桶內部，所述結晶桶上端固定設置有進水通道，所述進水通道位于通氣管道遠離倉門的一側；所述結晶桶收集桶兩側固定設置有套筒，每個所述套筒遠離收集桶的一端轉動設置在結晶桶的中心軸線位置處，所述轉軸轉動套接在套筒內部，轉軸外圓周面上均勻分布有若干殼體，每個所述殼體內部開有第一空腔，每個所述第一空腔內部滑動設置有第一滑塊，每個所述結晶板靠近轉軸一端固定設置有頂桿，每個所述結晶板遠離轉軸的一端固定設置有若干頂頭，每個所述頂桿遠離結晶板的一端深入第一空腔內部，每個所述頂桿深入第一空腔的一端與第一滑塊固定連接，每個所述第一滑塊遠離結晶板的一端與殼體之間有第一彈簧連接；所述結晶桶內部固定設置有一個儲水箱，所述儲水箱正對進水通道下方，所述儲水箱內部開有第二空腔，所述第二空腔內部滑動設置有第二滑塊，所述儲水箱底部開有缺口，所述缺口上方滑動設置有能夠堵塞缺口的頂板，所述頂板一端深入第二空腔內部，所述頂板深入第二空腔內部的一端與第二滑塊固定連接，所述第二滑塊遠離頂板的一側與儲水箱之間有第二彈簧連接，所述儲水箱正對頂板兩側開有滑槽，所述頂板兩側都固定設置有頂塊，每個所述頂塊遠離頂板的一端伸出滑槽，所述轉軸外圓周面上沿軸線方向固定設置有兩個推塊，兩個所述推塊都正對頂塊；所述結晶桶遠離倉門的一側固定設置有驅動電機，所述套筒深入結晶桶一端與結晶桶之間轉動設置有軸承，所述轉軸遠離倉門的一端伸出結晶桶內部，所述轉軸伸出結晶桶的一端與驅動電機的輸出軸固定連接，所述軸承伸出結晶桶的一端的外圓周面上固定設置有第一小齒輪，所述第一小齒輪下方轉動設置有傳動桿，所述傳動桿一端伸出結晶桶，所述傳動桿伸出結晶桶的一端固定設置有第二大齒輪，所述第一小齒輪與第二大齒輪嚙合傳動，所述套筒靠近收集桶一側的外圓周面上固定設置有第一大齒輪，所述傳動桿伸入結晶桶的一端固定設置有第二小齒輪，所述第二小齒輪為半齒輪，所述第二小齒輪與第一大齒輪間歇性嚙合傳動。

2.根據權利要求1所述的工業鹽廢水處理設備，其特征在于，所述焚燒箱內部開有第三空腔，所述空腔與結晶桶內部相通，所述空腔內部靠近倉門的一端開有進氣孔，所述焚燒箱外部正對進氣孔的位置處固定設置有進氣管，所述進氣管遠離焚燒箱的一端固定設置有送氣泵，所述空腔內部遠離倉門的一端開有出氣孔，所述焚燒箱外部正對出氣孔的位置處固定設置有出氣管，所述出氣管遠離焚燒箱的一端固定設置有吸氣泵，所述吸氣泵下端固定設置有給吸氣泵內氣體提供冷氣的冷卻箱。

3.根據權利要求1所述的工業鹽廢水處理設備，其特征在于，所述弧形擋板內部固定設置有固定板，所述固定板遠離弧形擋板的一端與結晶桶固定連接，所述收集桶底部開有槽口，所述槽口靠近倉門的一端伸出結晶桶，所述結晶桶靠近倉門一側設置有可拆卸的收集箱，所述槽口的一端伸入收集箱內部。

4.根據權利要求1所述的工業鹽廢水處理設備，其特征在于，所述洗氣桶內部開有第四空腔，所述第四空腔內部固定設置有第一清潔盤，所述第一清潔盤上方固定設置有第二清潔盤，所述通氣管道的出氣端通過第一清潔盤和第二清潔盤深入到第一清潔盤下方，所述第四空腔底部開有出水口。

5.根據權利要求2所述的工業鹽廢水處理設備，其特征在于，所述通氣管道靠近洗氣桶一側開有通孔，所述吸氣泵靠近洗氣桶的一側固定設置有送氣管，所述送氣管遠離吸氣泵的一端深入通孔內部向通氣管道內輸送二氧化碳?xì)怏w。

6.根據權利要求1所述的工業鹽廢水處理設備，其特征在于，所述結晶桶遠離洗氣桶的一側固定設置有廢水箱，所述廢水箱底部固定設置有若干支撐腿，所述廢水箱底部與進水管道連通，所述廢水箱遠離支撐腿的一側固定設置有用于將廢水抽取到廢水箱中的水泵，所述水泵遠離結晶桶的一側固定設置有水管。

7.根據權利要求1所述的工業鹽廢水處理設備，其特征在于，所述焚燒箱內部靠近轉軸一側開有滑軌，所述滑軌內滑動設置有隔板，所述隔板表面開有若干孔洞。

發明內容

本發明的目的是針對現有的技術存在上述問題，提出了一種工業鹽廢水處理設備，本一種工業鹽廢水處理設備能夠針對工業生產中產生的工業鹽廢水進行蒸發結晶、廢氣處理，從而使得工業鹽廢水能夠再次利用，并且減少污染物的排放。

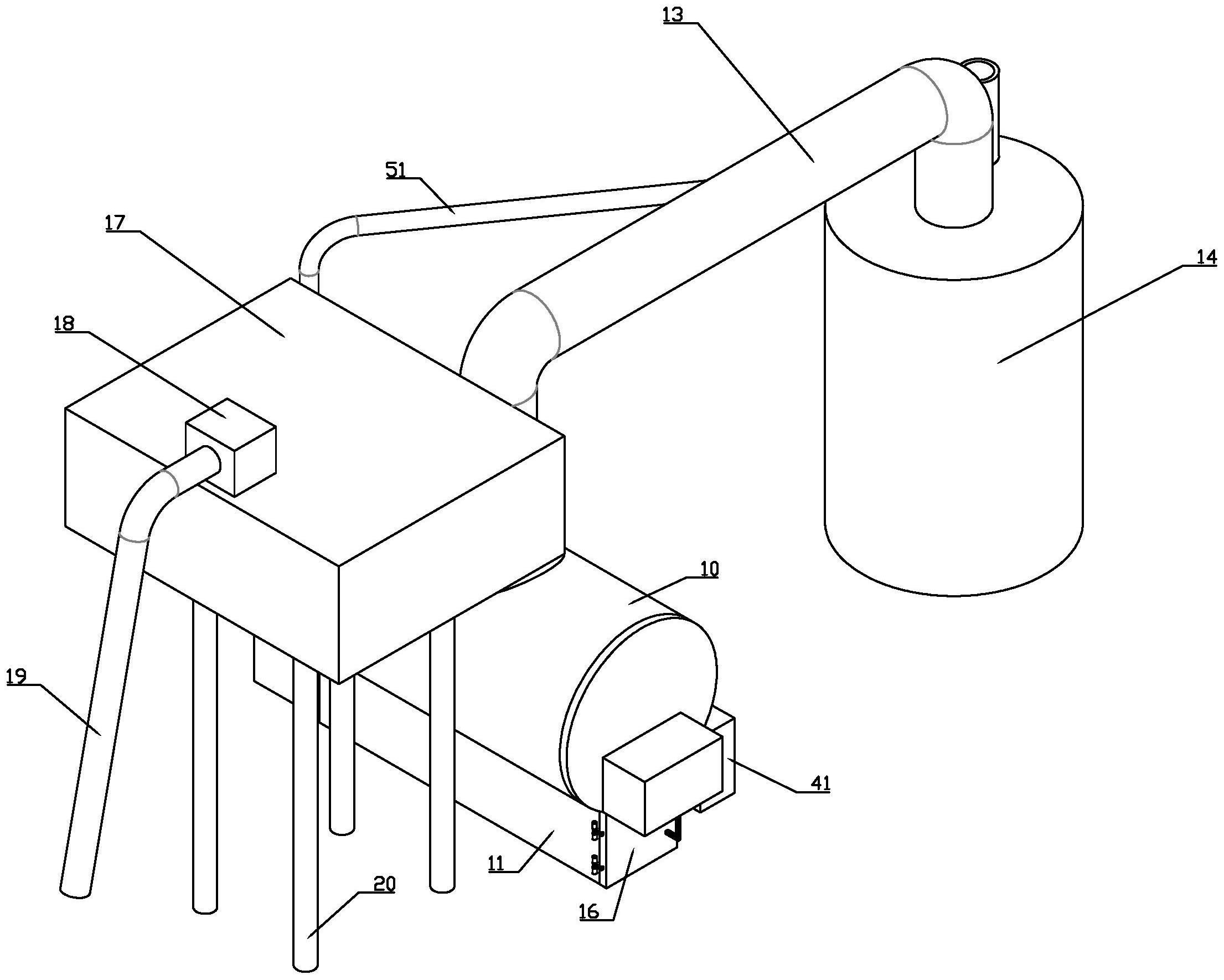

本發明的目的可通過下列技術方案來實現一種工業鹽廢水處理設備，包括結晶桶，其特征在于，所述結晶桶底部固定設置有焚燒箱，所述焚燒箱沿結晶桶軸線方向一端設置有可開關的倉門，所述結晶桶內部轉動設置有用于收集固體結晶的收集桶，所述收集桶內部固定設置有弧形擋板，所述收集桶內部轉動設置有轉軸，所述轉軸外圓周面上均勻分布有若干結晶板，所述結晶板表面開有若干用于加快廢水蒸發結晶的網孔，所述結晶桶一側固定設置有洗氣桶，所述結晶桶上端固定連接通氣管道，所述通氣管道遠離結晶桶的一端深入洗氣桶內部，所述結晶桶上端固定設置有進水通道，所述進水通道位于通氣管道遠離倉門的一側。

優選的，所述結晶桶收集桶兩側固定設置有套筒，每個所述套筒遠離收集桶的一端轉動設置在結晶桶的中心軸線位置處，所述轉軸轉動套接在套筒內部，轉軸外圓周面上均勻分布有若干殼體，每個所述殼體內部開有第一空腔，每個所述第一空腔內部滑動設置有第一滑塊，每個所述結晶板靠近轉軸一端固定設置有頂桿，每個所述結晶板遠離轉軸的一端固定設置有若干頂頭，每個所述頂桿遠離結晶板的一端深入第一空腔內部，每個所述頂桿深入第一空腔的一端與第一滑塊固定連接，每個所述第一滑塊遠離結晶板的一端與殼體之間有第一彈簧連接。

優選的，所述結晶桶內部固定設置有一個儲水箱，所述儲水箱正對進水通道下方，所述儲水箱內部開有第二空腔，所述第二空腔內部滑動設置有第二滑塊，所述儲水箱底部開有缺口，所述缺口上方滑動設置有能夠堵塞缺口的頂板，所述頂板一端深入第二空腔內部，所述頂板深入第二空腔內部的一端與第二滑塊固定連接，所述第二滑塊遠離頂板的一側與儲水箱之間有第二彈簧連接，所述儲水箱正對頂板兩側開有滑槽，所述頂板兩側都固定設置有頂塊，每個所述頂塊遠離頂板的一端伸出滑槽，所述轉軸外圓周面上沿軸線方向固定設置有兩個推塊，兩個所述推塊都正對頂塊。間歇性向結晶桶內部排放廢水，加快結晶速度。

優選的，所述焚燒箱內部開有第三空腔，所述空腔與結晶桶內部相通，所述空腔內部靠近倉門的一端開有進氣孔，所述焚燒箱外部正對進氣孔的位置處固定設置有進氣管，所述進氣管遠離焚燒箱的一端固定設置有送氣泵，所述空腔內部遠離倉門的一端開有出氣孔，所述焚燒箱外部正對出氣孔的位置處固定設置有出氣管，所述出氣管遠離焚燒箱的一端固定設置有吸氣泵。所述吸氣泵下端固定設置有給吸氣泵內氣體提供冷氣的冷卻箱。加強焚燒箱內部燃燒的效果，確保結晶桶內部溫度恒定。

優選的，所述弧形擋板內部固定設置有固定板，所述固定板遠離弧形擋板的一端與結晶桶固定連接，所述收集桶底部開有槽口，所述槽口靠近倉門的一端伸出結晶桶，所述結晶桶靠近倉門一側設置有可拆卸的收集箱，所述槽口的一端伸入收集箱內部。

優選的，所述洗氣桶內部開有第四空腔，所述第四空腔內部固定設置有第一清潔盤，所述第一清潔盤上方固定設置有第二清潔盤，所述通氣管道的出氣端通過第一清潔盤和第二清潔盤深入到第一清潔盤下方，所述第四空腔底部開有出水口。

優選的，所述通氣管道靠近洗氣桶一側開有通孔，所述吸氣泵靠近洗氣桶的一側固定設置有送氣管，所述送氣管遠離吸氣泵的一端深入通孔內部向通氣管道內輸送二氧化碳?xì)怏w。降低通氣管道內部高溫氣體溫度，確保氣體與洗氣桶內部的第一清潔盤和第二清潔盤反應時能達到最佳溫度。

優選的，所述結晶桶遠離倉門的一側固定設置有驅動電機，所述套筒深入結晶桶一端與結晶桶之間轉動設置有軸承，所述轉軸遠離倉門的一端伸出結晶桶內部，所述轉軸伸出結晶桶的一端與驅動電機的輸出軸固定連接，所述軸承伸出結晶桶的一端的外圓周面上固定設置有第一小齒輪，所述第一小齒輪下方轉動設置有傳動桿，所述傳動桿一端伸出結晶桶，所述傳動桿伸出結晶桶的一端固定設置有第二大齒輪，所述第一小齒輪與第二大齒輪嚙合傳動，所述套筒靠近收集桶一側的外圓周面上固定設置有第一大齒輪，所述傳動桿伸入結晶桶的一端固定設置有第二小齒輪，所述第二小齒輪為半齒輪，所述第二小齒輪與第一大齒輪間歇性嚙合傳動。在收集桶擺動的同時，能夠?qū)Υ髩K固體鹽進行研磨處理。

優選的，所述結晶桶遠離洗氣桶的一側固定設置有廢水箱，所述廢水箱底部固定設置有若干支撐腿，所述廢水箱底部與進水管道連通，所述廢水箱遠離支撐腿的一側固定設置有用于將廢水抽取到廢水箱中的水泵，所述水泵遠離結晶桶的一側固定設置有水管。

優選的，所述焚燒箱內部靠近轉軸一側開有滑軌，所述滑軌內滑動設置有隔板，所述隔板表面開有若干孔洞。

有益效果：

本發明通過結晶桶內部的結晶板與弧形擋板的配合，實現了工業鹽廢水的蒸發結晶處理，能夠加快工業鹽的結晶速度，實現工業鹽廢水的二次利用。

本發明通過通氣管道與洗氣桶的配合，實現了工業鹽廢水蒸發結晶過程中產生的廢氣的凈化處理，能夠降低對環境的污染。

（發明人：姜峰;趙春光）
