公布日：2023.11.14
申請日：2023.08.17
分類號：C02F1/52(2023.01)I;C02F1/40(2023.01)I
摘要
本發明提供一種污水處理用污水處理劑添加混合裝置，涉及污水處理領域，包括定位組件，所述定位組件上卡接安裝由進水管，進料組件設置為彎折且呈階梯狀的結構，有助于讓污水能夠穩定的朝向右側位置流動，其中進料組件的流經位置處安裝有混合組件，混合組件的整體位置轉動的安裝方式，使得污水流經時，實現讓混合組件跟隨污水進行轉動，此時由經混合組件頂部進行添加藥劑，即可實現穩定的將藥劑均勻的進行分散，污水流入沉淀槽后，沉淀的污水表面由收集組件進行清理，出料組件則設置為裝置排水組件，有利于解決現有藥劑分撒不夠均勻，需要不間斷的二次攪合，且水流量的大小無法進行感應，無法根據流量調節藥劑分散量的問題。
權利要求書
1.一種污水處理用污水處理劑添加混合裝置，其特征在于，包括定位組件（1），所述定位組件（1）上卡接安裝由進水管（7），定位組件（1）的進水管（7）管口位置與進料組件（2）相互對應，進料組件（2）的進料槽（201）設置為前后位置的兩組，進料槽（201）左側直接與沉淀槽（6）相互接通，進料槽（201）底處的位置設置有導向臺（202），導向臺（202）設置為由右向左的三組，三組導向臺（202）設置為階梯狀結構，進料槽（201）的位置處均設置有兩組導向槽（203），導向槽（203）設置為彎折狀的結構，彎折處的導向槽（203）與導向臺（202）的階梯相結構相互對應，每組導向槽（203）處均安裝有混合組件（3），進料組件（2）處轉動安裝有混合組件（3），混合組件（3）的混合桶（303）中間位置處設置有安裝套（302），安裝套（302）設置為轉動安裝在導向槽（203）處，安裝套（302）的上端位置處安裝有進料口（301），進料口（301）呈漏斗狀結構，進料口（301）下端位置與混合桶（303）的混合板（304）接通，混合桶（303）處的混合板（304）設置為傾斜狀結構，混合板（304）設置為圓周陣列的排布結構，每組混合板（304）上均設置有出料孔（305），出料孔（305）設置為豎向排布的結構，進料組件（2）的末端與兩組沉淀槽（6）相互串聯，沉淀槽（6）上轉動安裝有收集組件（4），沉淀槽（6）的出口位置處設置有出料組件（5）。
2.如權利要求1所述一種污水處理用污水處理劑添加混合裝置，其特征在于：所述定位組件（1）的卡接板（101）呈矩形板結構，卡接板（101）的中間位置設置有槽口，卡接板（101）通過槽口卡接安裝，卡接板（101）的前后邊沿位置均設置有加固條。
3.如權利要求2所述一種污水處理用污水處理劑添加混合裝置，其特征在于：所述卡接板（101）的頂部位置處鉸接安裝有承載架（102），承載架（102）設置為開槽的圓弧板結構，承載架（102）上卡接安裝進水管（7），承載架（102）上鉸接安裝有固定板（103），固定板（103）與承載架（102）的對側對應位置處套接安裝有固定銷（104），承載架（102）的底部的設置有調節圈（105），調節圈（105）呈弧形板狀結構，卡接板（101）接觸調節圈（105）的位置處螺接安裝有螺栓。
4.如權利要求1所述一種污水處理用污水處理劑添加混合裝置，其特征在于：所述收集組件（4）的排料柱（401）設置在沉淀槽（6）的中間，排料柱（401）設置為中空狀，排料柱（401）頂部轉動安裝有轉動架（402），轉動架（402）上設置有延伸桿（403），延伸桿（403）末端設置有支持架（404），支持架（404）與沉淀槽（6）的邊沿接觸，延伸桿（403）的底部安裝有收集帶（405），收集帶（405）的外壁設置有凸起條。5.如權利要求1所述一種污水處理用污水處理劑添加混合裝置，其特征在于：所述出料組件（5）的出料口（501）滑動安裝在沉淀槽（6）的出口為，出料口（501）下端位置處安裝有擋板（505），出料口（501）的頂部處安裝有浮球（503），出料口（501）與擋板（505）設置為前后的兩組結構，兩組出料口（501）之間由連接板（502）連接，出料口（501）的上端位置處安裝有拉動桿（504）。
發明內容
有鑒于此，本發明提供一種污水處理用污水處理劑添加混合裝置，以解決現有藥劑分撒不夠均勻，需要不間斷的二次攪合，水流量的大小無法進行感應，無法根據流量調節藥劑分散量的問題。

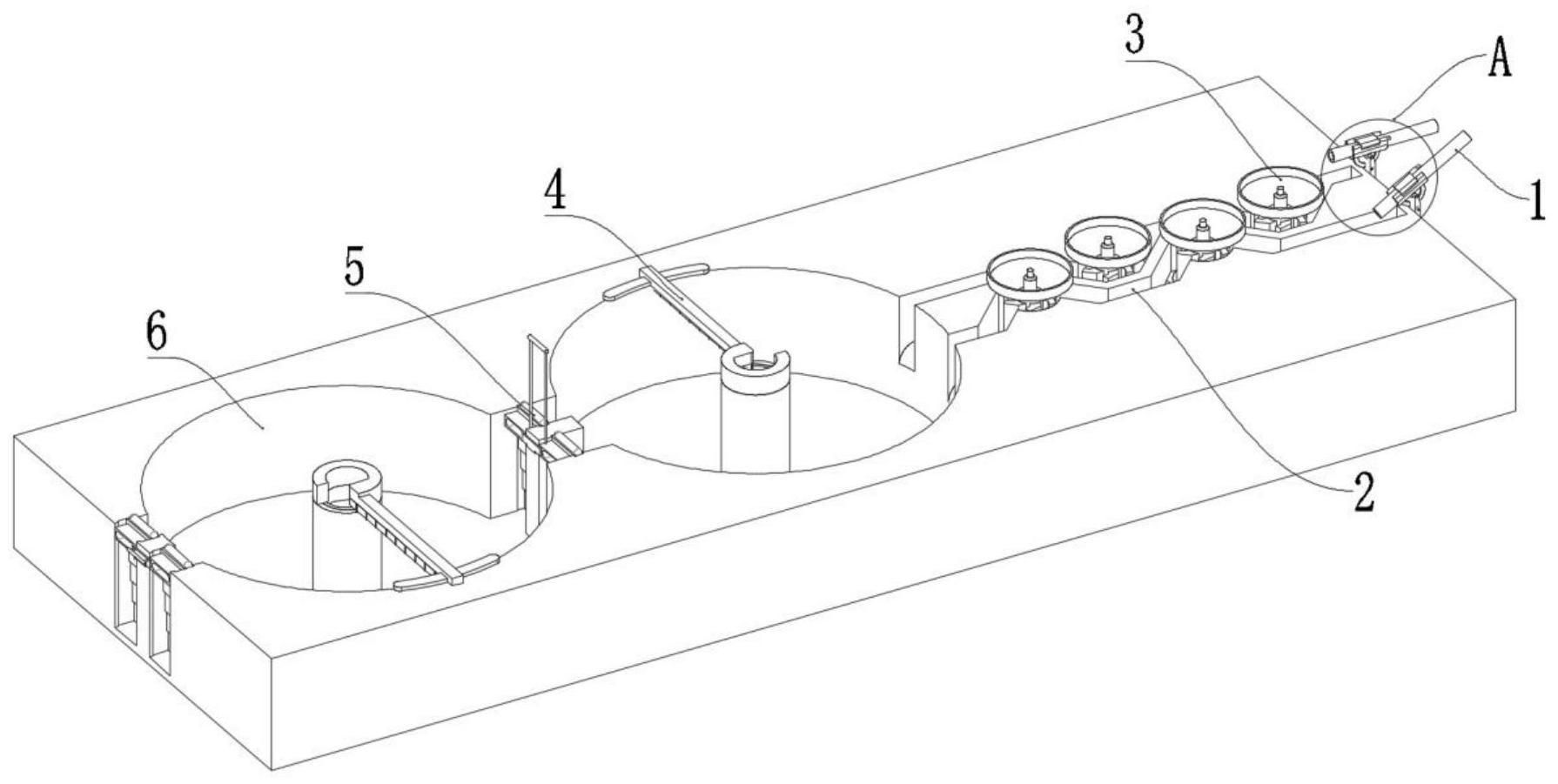

本發明提供了一種污水處理用污水處理劑添加混合裝置，具體包括：定位組件，所述定位組件上卡接安裝由進水管，定位組件的進水管管口位置與進料組件相互對應，進料組件處轉動安裝有混合組件，進料組件的末端與兩組沉淀槽相互串聯，沉淀槽上轉動安裝有收集組件，沉淀槽的出口位置處設置有出料組件。
進一步的，所述定位組件的卡接版呈矩形板結構，卡接版的中間位置設置有槽口，卡接版通過槽口卡接安裝，卡接版的前后邊沿位置均設置有加固條，卡接版的頂部位置處鉸接安裝有承載架，承載架設置為開槽的圓弧板結構，承載架上卡接安裝進水管，承載架上鉸接安裝有固定板，固定板與承載架的對側對應位置處套接安裝有固定銷，承載架的底部的設置有調節圈，調節圈呈弧形板狀結構，卡接版接觸調節圈的位置處螺接安裝有螺栓。
進一步的，所述進料組件的進料槽設置為前后位置的兩組，進料槽左側直接與沉淀槽相互接通，進料槽底處的位置設置有導向臺，導向臺設置為由右向左的三組，三組導向臺設置為階梯狀結構，進料槽的位置處均設置有兩組導向槽，導向槽設置為彎折狀的結構，彎折處的導向槽與導向臺的階梯相結構相互對應，每組導向槽處均安裝有混合組件。
進一步的，所述混合組件的混合桶中間位置處設置有安裝套，安裝套設置為轉動安裝在導向槽處，安裝套的上端位置處安裝有進料口，進料口呈漏斗狀結構，進料口下端位置與混合桶的混合板接通，混合桶處的混合板設置為傾斜狀結構，混合板設置為圓周陣列的排布結構，每組混合板上均設置有出料孔，出料孔設置為豎向排布的結構。
進一步的，所述收集組件的排料柱設置在沉淀槽的中間，排料柱設置為中空狀，排料柱頂部轉動安裝有轉動架，轉動架上設置有延伸干，延伸干末端設置有支持架，支持架與沉淀槽的邊沿接觸，延伸干的底部安裝有收集帶，收集帶的外壁設置有凸起條。
進一步的，所述出料組件的出料口滑動安裝在沉淀槽的出口為，出料口下端位置處安裝有擋板，出料口的頂部處安裝有浮球，出料口與擋板設置為前后的兩組結構，兩組出料口之間由連接板連接，出料口的上端位置處安裝有拉動桿。
（發明人：李祥）
