公布日：2023.11.14

申請日：2023.08.14

分類號：C02F1/00(2023.01)I;G06Q10/0631(2023.01)I;G06Q30/0283(2023.01)I;G06Q50/06(2012.01)I

摘要

本發明公開了一種垃圾焚燒爐渣的污水處理控制方法及系統，涉及數據處理技術領域，該方法包括：構建污水標簽，將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得各工藝污水的處理評價數據；建立各工藝的需水與處理污水的循環關聯，設定最小關聯閾值，進行循環方案構建，并執行方案構建結果的方案尋優；構建循環控制的處理連接，配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，進行污水處理控制。本發明解決了現有技術中垃圾焚燒爐渣的污水處理成本高、水資源浪費大的技術問題，達到了通過污水循環使用，降低垃圾焚燒爐渣的污水處理成本，減少水資源浪費的技術效果。

權利要求書

1.一種垃圾焚燒爐渣的污水處理控制方法，其特征在于，所述方法包括：構建污水標簽，所述污水標簽為建立與垃圾焚燒處理單元的數據連接后，通過交互的標識數據構建而成，通過獲取垃圾焚燒處理單元的污水排出數據，得到垃圾焚燒過程中產生的污水的數據，包括污水的重金屬、有機物和氮、磷營養物質含量，以此作為標識數據，對污水進行標識，構建污水標簽；其中，所述污水標簽包括工藝的排出標簽和工藝的需求水標簽；生成各工藝污水的處理評價數據，所述處理評價數據為將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得的數據；搭建數字孿生模型，其中，所述數字孿生模型為依據所述污水處理設備的設備參數搭建而成；執行所述數字孿生模型的模型初始配置，所述初始配置依靠所述基礎約束配置完成；通過所述數字孿生模型對所述污水標簽進行數據解析，并根據解析結果進行數字模擬，擬合獲得所述處理評價數據；建立各工藝的需求水與處理污水的循環關聯，其中，所述循環關聯為處理污水與工藝需求水的適配關聯，且所述循環關聯包括關聯值，循環關聯通過調用工藝間的距離關聯、需求量關聯和處理評價數據建立；根據所述污水處理設備與爐渣處理設備的設備位置，擬合循環路徑；通過所述循環路徑和單位路徑成本確定所述距離關聯；計算獲得循環關聯的關聯值，計算如下：K＝ρ1L+ρ2V+ρ3R；其中，K為關聯值，L為距離關聯，ρ1為距離關聯系數，V為需求量關聯，ρ2為需求量關聯系數，R為處理評價值，ρ3為評價關聯系數，且ρ1+ρ2+ρ3＝1；分別對污水處理設備和所述爐渣處理設備進行單位時間的處理量和需求量計算；對于任意處理污水與工藝需求水，將所述處理量與所述需求量的比值作為所述需求量關聯；對于同一處理污水進行處理評價數據的成本集中值計算，將成本集中值計算結果作為成本均衡線；以所述成本均衡線作為評價基準，對所述處理評價數據進行比值計算；調用比值關聯因子，依據所述比值關聯因子對比值計算結果進行關聯計算，生成所述處理評價值；交互約束數據，設定最小關聯閾值，通過所述最小關聯閾值和所述循環關聯進行循環方案構建，并執行方案構建結果的方案尋優；所述約束數據是指影響污水循環使用的各類參數的閾值；構建循環控制的處理連接，其中，所述處理連接為以方案尋優結果配置而成；依據所述處理連接配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，根據匹配結果和所述處理連接進行污水處理控制。

2.如權利要求1所述的方法，其特征在于，所述方法還包括：進行爐渣處理設備生成污水的污水循環標識；當所述污水循環標識包括多個工藝循環時，則執行對應處理污水的預警監測；根據預警監測的成分監測結果生成異常影響因子；通過所述異常影響因子進行對應處理污水的處理管理。

3.如權利要求2所述的方法，其特征在于，所述方法還包括：當所述污水循環標識包括單個工藝的多次循環時，則生成沉淀量監測；通過沉淀量監測結果生成沉淀影響因子；基于所述沉淀影響因子調整循環的污水和凈水比例，以完成污水的循環控制。

4.實施權利要求1-3任一項所述方法的控制系統，其特征在于，所述系統包括：污水標簽構建模塊，所述污水標簽構建模塊用于構建污水標簽，所述污水標簽為建立與垃圾焚燒處理單元的數據連接后，通過交互的標識數據構建而成，其中，所述污水標簽包括工藝的排出標簽和工藝的需求水標簽；處理評價數據生成模塊，所述處理評價數據生成模塊用于生成各工藝污水的處理評價數據，所述處理評價數據為將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得的數據；循環關聯建立模塊，所述循環關聯建立模塊用于建立各工藝的需水與處理污水的循環關聯，其中，所述循環關聯為處理污水與工藝需求水的適配關聯，且所述循環關聯包括關聯值，循環關聯通過調用工藝間的距離關聯、需求量關聯和處理評價數據建立；循環方案尋優模塊，所述循環方案尋優模塊用于交互約束數據，設定最小關聯閾值，通過所述最小關聯閾值和所述循環關聯進行循環方案構建，并執行方案構建結果的方案尋優；處理連接構建模塊，所述處理連接構建模塊用于構建循環控制的處理連接，其中，所述處理連接為以方案尋優結果配置而成；污水處理控制模塊，所述污水處理控制模塊用于依據所述處理連接配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，根據匹配結果和所述處理連接進行污水處理控制。

發明內容

本申請?zhí)峁┝艘环N垃圾焚燒爐渣的污水處理控制方法及系統，用于解決現有技術中垃圾焚燒爐渣的污水處理成本高、水資源浪費大的技術問題。

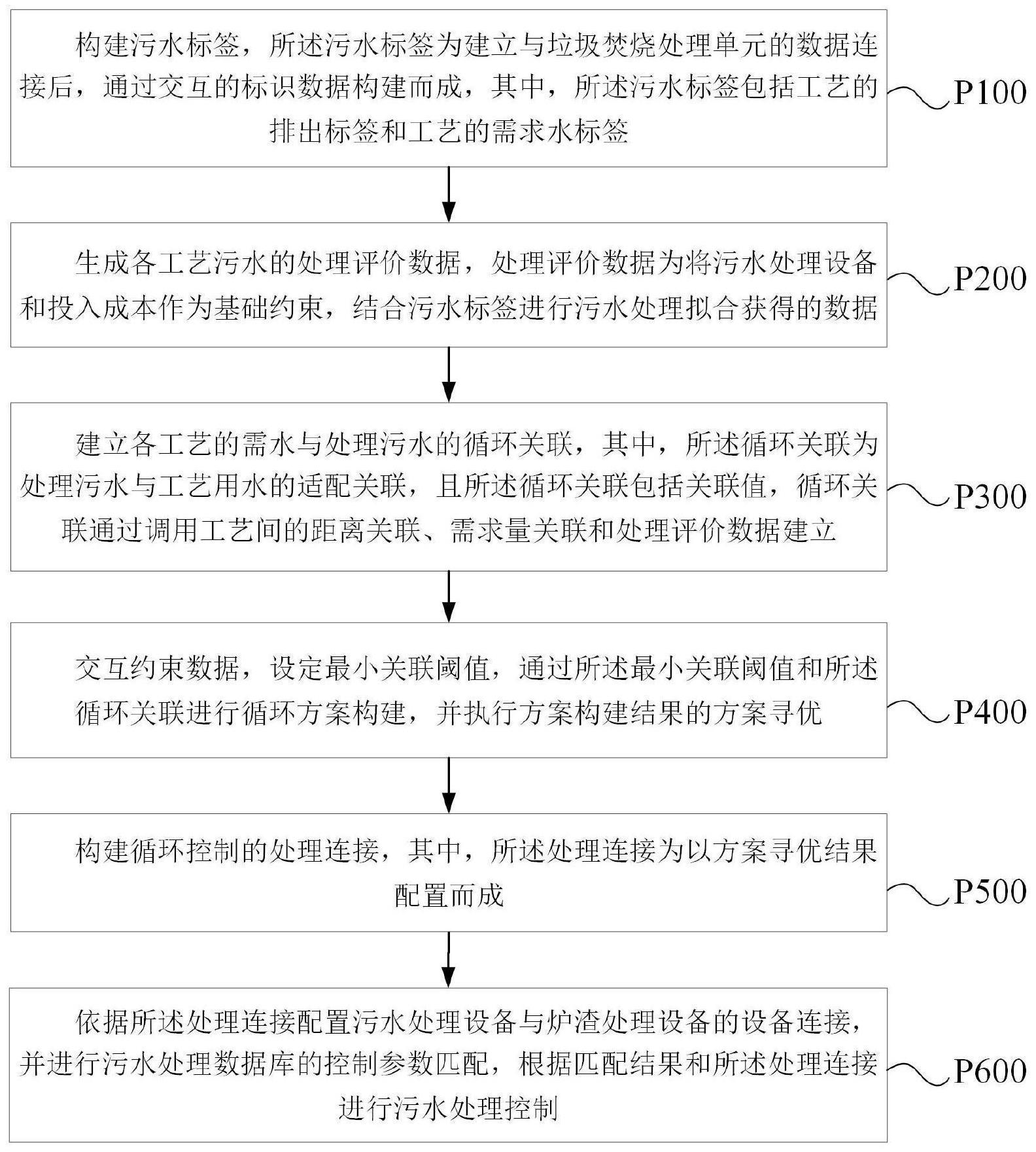

本申請的第一個方面，提供了一種垃圾焚燒爐渣的污水處理控制方法，所述方法包括：構建污水標簽，所述污水標簽為建立與垃圾焚燒處理單元的數據連接后，通過交互的標識數據構建而成，其中，所述污水標簽包括工藝的排出標簽和工藝的需求水標簽；

生成各工藝污水的處理評價數據，所述處理評價數據為將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得的數據；建立各工藝的需水與處理污水的循環關聯，其中，所述循環關聯為處理污水與工藝需求水的適配關聯，且所述循環關聯包括關聯值，循環關聯通過調用工藝間的距離關聯、需求量關聯和處理評價數據建立；交互約束數據，設定最小關聯閾值，通過所述最小關聯閾值和所述循環關聯進行循環方案構建，并執行方案構建結果的方案尋優；構建循環控制的處理連接，其中，所述處理連接為以方案尋優結果配置而成；依據所述處理連接配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，根據匹配結果和所述處理連接進行污水處理控制。

本申請的第二個方面，提供了一種垃圾焚燒爐渣的污水處理控制系統，所述系統包括：污水標簽構建模塊，所述污水標簽構建模塊用于構建污水標簽，所述污水標簽為建立與垃圾焚燒處理單元的數據連接后，通過交互的標識數據構建而成，其中，所述污水標簽包括工藝的排出標簽和工藝的需求水標簽；處理評價數據生成模塊，所述處理評價數據生成模塊用于生成各工藝污水的處理評價數據，所述處理評價數據為將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得的數據；循環關聯建立模塊，所述循環關聯建立模塊用于建立各工藝的需水與處理污水的循環關聯，其中，所述循環關聯為處理污水與工藝需求水的適配關聯，且所述循環關聯包括關聯值，循環關聯通過調用工藝間的距離關聯、需求量關聯和處理評價數據建立；循環方案尋優模塊，所述循環方案尋優模塊用于交互約束數據，設定最小關聯閾值，通過所述最小關聯閾值和所述循環關聯進行循環方案構建，并執行方案構建結果的方案尋優；處理連接構建模塊，所述處理連接構建模塊用于構建循環控制的處理連接，其中，所述處理連接為以方案尋優結果配置而成；污水處理控制模塊，所述污水處理控制模塊用于依據所述處理連接配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，根據匹配結果和所述處理連接進行污水處理控制。

本申請中提供的一個或多個技術方案，至少具有如下技術效果或優點：

本申請?zhí)峁┑囊环N垃圾焚燒爐渣的污水處理控制方法，涉及數據處理技術領域，通過構建污水標簽，將污水處理設備和投入成本作為基礎約束，結合污水標簽進行污水處理擬合獲得各工藝污水的處理評價數據，然后建立各工藝的需水與處理污水的循環關聯，設定最小關聯閾值，進行循環方案構建，并執行方案構建結果的方案尋優，通過構建循環控制的處理連接，配置污水處理設備與爐渣處理設備的設備連接，并進行污水處理數據庫的控制參數匹配，進行污水處理控制，解決了現有技術中垃圾焚燒爐渣的污水處理成本高、水資源浪費大的技術問題，實現了通過污水循環使用，來進行污水處理控制，進而降低垃圾焚燒爐渣的污水處理成本，減少水資源浪費，提高經濟效益的技術效果。

（發明人：李運杰;瞿建新;劉飛）
