公布日：2023.04.04
申請日：2022.11.16
分類號：C02F3/12(2006.01)I;C02F3/20(2006.01)I;C02F3/26(2006.01)I
摘要
一種可處理航天廢水的MABR一體化裝置及方法，屬于廢水處理裝置技術領域。當壓力超過系統設計安全值時PLC給予相應警示。進水結束后，循環離心泵延時開啟，待處理廢水與循環水箱內殘余水混合，污水不斷地經過生物膜表面，使污染物濃度降低。當供氣氣源為純氧或者空氣時，對應氣路打開，采取單端供氧模式，供氣壓力維持預定范圍內。當供氣壓力低于設定值時，PLC系統控制氣源開關補充純氧供應。PLC控制系統實時監測系統各部分氣體/液體的壓力、流量及水質情況，監測設備數據傳輸至PLC控制裝置中，PLC裝置根據數據反饋綜合分析并調整受控設備的開關。
權利要求書
1.一種可處理航天廢水的MABR一體化裝置，其特征在于,包括PLC控制裝置，空氣氣源與一路的進氣裝置的手動減壓閥的一端連接，手動減壓閥的另一端與氣體安全閥連接，氣體安全閥的另一端與進氣氣路閥連接，進氣氣路閥的另一端與MABR反應器主體連接，純氧氣源與另一路的進氣裝置的手動減壓閥的一端連接，手動減壓閥的另一端與氣體安全閥連接，氣體安全閥的另一端與進氣氣路閥連接，進氣氣路閥的另一端與MABR反應器主體連接，MABR反應器主體分別與多水質檢測儀、液體壓力計、氣體壓力計、進水止回閥、取樣/放空閥及循環水箱的一端連接，進水口與進水離心泵的一端與連接，進水離心泵的另一端與連接進水止回閥，氣體壓力計的另一端與氣體流量計連接，氣體流量計的另一端與連接排氣氣路閥，排氣氣路閥的另一端與干燥器連接，干燥器的另一端與氧氣/二氧化碳傳感器連接，氧氣/二氧化碳傳感器的另一端與氣體排放口連接，循環水箱出口端與液體泄壓閥連接，液體泄壓閥的另一端與循環離心泵連接，循環離心泵的另一端與多水質檢測儀的另一端連接，循環水箱的另一端與壓力電磁閥連接，壓力電磁閥的另一端及壓力調節閥的一端與出水口連接，PLC控制裝置分別與上述部件連接。
2.根據權利要求1所述的一種可處理航天廢水的MABR一體化裝置，其特征在于,出水管路閥、Y型過濾器、出水止回閥及壓力調節閥相互順序連接形成出液固分離過濾裝置，兩個液固分離過濾裝置分別連通循環水箱與出水口。
3.一種可處理航天廢水的MABR一體化處理方法，其特征在于,含有以下步驟：步驟1、MABR一體化系統由PLC系統控制各部件的開關，待處理的航天混合廢水自進水經泵加壓后在MABR箱體內混合，在出水口壓力的作用下，已處理的廢水經液固分離過濾裝置排除至裝置外，PLC同時通過監測液固分離期間系統壓力，當壓力超過系統設計安全值時PLC給予相應警示，步驟2、進水結束后，循環離心泵延時開啟，待處理廢水與循環水箱內殘余水混合，污水不斷地經過生物膜表面，使污染物濃度降低，步驟3、當供氣氣源為空氣時，對應進氣氣路開啟，空氣循環流動，供氣壓力維持在設定范圍內；當氧氣含量低于預定值時，管道內氣體停止循環，PLC系統控制開關補充新鮮空氣供氧，步驟4、當供氣氣源為純氧時，對應氣路打開，采取單端供氧模式，供氣壓力維持預定范圍內，當供氣壓力低于設定值時，PLC系統控制氣源開關補充純氧供應，步驟5、PLC控制系統實時監測系統各部分氣體/液體的壓力、流量及水質情況，監測設備數據傳輸至PLC控制裝置中，PLC裝置根據數據反饋綜合分析并調整受控設備的開關。
4.根據權利要求3所述的一種可處理航天廢水的MABR一體化處理方法，其特征在于,當進水路系統、出水路系統運行時，待處理的航天混合廢水自進水離心泵加壓后泵入MABR箱體中，廢水在MABR箱體內混合，出水管路閥延遲開啟，受出水口壓力的影響，已處理的廢水不斷地從循環水箱經液固分離過濾裝置排除至裝置外，反應器準備對下一批次廢水開始降解處理。
5.根據權利要求3所述的一種可處理航天廢水的MABR一體化處理方法，其特征在于,當循環水路(監測)運行時，排水管路閥關閉，循環離心泵延時開啟，循環裝置使得待處理廢水與循環水箱內殘余水混合，污水不斷地經過膜絲上的生物膜表面，污染物濃度不斷降低，同時水質監測儀表定時測定水質指標，并反饋至PLC系統。
6.根據權利要求3所述的一種可處理航天廢水的MABR一體化處理方法，其特征在于,當空氣氣源供氣系統運行時，對應進氣氣路閥開啟，排氣氣路閥開啟，供氣壓力維持在預定范圍內。在此狀態下供氧時：空氣經手動減壓閥及氣體安全閥，進入MABR箱體，空氣隨即在壓力作用下沿內部膜絲向微生物供氧，同時監測氣體壓力及流量計，隨后空氣被干燥器干燥，氧氣/二氧化碳傳感器監測其含量，當含量低于預定值時，管道內氣體停止循環，管道氣體將被排空，再次補充新鮮空氣繼續為裝置供氧。
7.根據權利要求3所述的一種可處理航天廢水的MABR一體化處理方法，其特征在于,當純氧氣源供氣系統運行時，對應氣路閥打開，排氣氣路閥處于常閉狀態，供氣壓力在預定范圍內。純氧經手動減壓閥及氣體安全閥進入MABR箱體。當供氣壓力低于設定值時，氣源將及時補充純氧。
8.根據權利要求3所述的一種可處理航天廢水的MABR一體化處理方法，其特征在于,含有以下步驟：MABR一體化系統由PLC系統控制各部件的開關，待處理的航天混合廢水經泵加壓后在MABR箱體內混合，同時在系統壓力的作用下，上次循環的已處理的廢水經液固分離過濾裝置排除至裝置外，期間PLC系統監測系統安全性；進水結束后，系統開啟待處理廢水與循環水箱內殘余水混合，污水不斷地經過生物膜表面，使污染物濃度降低；當供氣氣源為空氣時，對應進氣氣路開啟，當供氣氣源為純氧時，對應氣路打開，采取單端供氧模式，供氣壓力維持在預定范圍內，當氧氣含量分別低于其預定值時，PLC系統控制氣路系統補充新鮮氧氣供應。
發明內容
為了克服現有技術的不足,本發明提供一種可處理航天廢水的MABR一體化裝置及方法。采用MABR無泡曝氣膜生物反應器為核心的航天廢水一體化處理系統適用性明顯，利用一體化系統可以滿足對MABR運行狀態進行科學管理與實時監測的需求，并及時反饋廢水的處理情況。

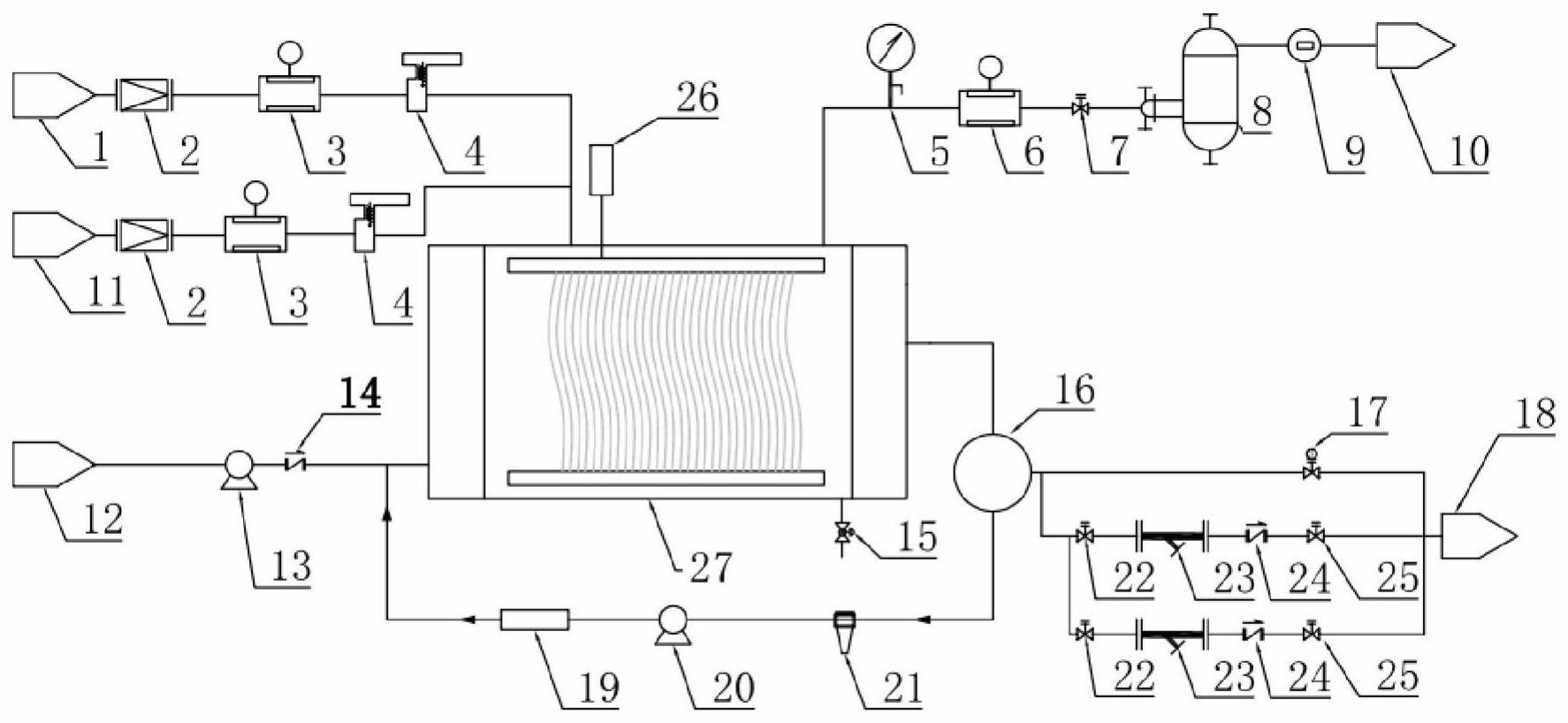

一種可處理航天廢水的MABR一體化裝置，包括PLC控制裝置，空氣氣源與一路的進氣裝置的手動減壓閥的一端連接，手動減壓閥的另一端與氣體安全閥連接，氣體安全閥的另一端與進氣氣路閥連接，進氣氣路閥的另一端與MABR反應器主體連接，純氧氣源與另一路的進氣裝置的手動減壓閥的一端連接，手動減壓閥的另一端與氣體安全閥連接，氣體安全閥的另一端與進氣氣路閥連接，進氣氣路閥的另一端與MABR反應器主體連接，MABR反應器主體分別與多水質檢測儀、液體壓力計、氣體壓力計、進水止回閥、取樣/放空閥及循環水箱的一端連接，進水口與進水離心泵的一端與連接，進水離心泵的另一端與連接進水止回閥，氣體壓力計的另一端與氣體流量計連接，氣體流量計的另一端與連接排氣氣路閥，排氣氣路閥的另一端與干燥器連接，干燥器的另一端與氧氣/二氧化碳傳感器連接，氧氣/二氧化碳傳感器的另一端與氣體排放口連接，循環水箱出口端與液體泄壓閥連接，液體泄壓閥的另一端與循環離心泵連接，循環離心泵的另一端與多水質檢測儀的另一端連接，循環水箱的另一端與壓力電磁閥連接，壓力電磁閥的另一端及壓力調節閥的一端與出水口連接，PLC控制裝置分別與上述部件連接。
出水管路閥、Y型過濾器、出水止回閥及壓力調節閥相互順序連接形成出液固分離過濾裝置，兩個液固分離過濾裝置分別連通循環水箱與出水口。
一種可處理航天廢水的MABR一體化處理方法，含有以下步驟：
步驟1、MABR一體化系統由PLC系統控制各部件的開關，待處理的航天混合廢水自進水經泵加壓后在MABR箱體內混合，在出水口壓力的作用下，已處理的廢水經液固分離過濾裝置排除至裝置外。PLC同時通過監測液固分離期間系統壓力，當壓力超過系統設計安全值時PLC給予相應警示。
步驟2、進水結束后，循環離心泵延時開啟，待處理廢水與循環水箱內殘余水混合，污水不斷地經過生物膜表面，使污染物濃度降低。
步驟3、當供氣氣源為空氣時，對應進氣氣路開啟，空氣循環流動，供氣壓力維持在設定范圍內；當氧氣含量低于預定值時，管道內氣體停止循環，PLC系統控制開關補充新鮮空氣供氧。
步驟4、當供氣氣源為純氧時，對應氣路打開，采取單端供氧模式，供氣壓力維持預定范圍內。當供氣壓力低于設定值時，PLC系統控制氣源開關補充純氧供應。
步驟5、PLC控制系統實時監測系統各部分氣體/液體的壓力、流量及水質情況，監測設備數據傳輸至PLC控制裝置中，PLC裝置根據數據反饋綜合分析并調整受控設備的開關。
本發明的優點是開發一種適用于航空航天領域中密閉環境的廢水凈化處理技術和一體化裝置。一體化裝置將微生物生化處理和膜技術無泡曝氣生物膜反應器-MABR有機的結合在一起，實現航天廢水的處理要求：處理密閉環境空氣冷凝水、尿液、衛生廢水或其混合液；除氧氣或空氣補給外，無其他外源物質的消耗。
可處理航天廢水的一體化裝置的核心為無泡曝氣生物反應器MABR；系統進、出水路系統，液固分離系統，水力循環系統，純氧/空氣供氧氣路系統以及MABR水箱為一體化；MABR反應器一體裝置用于處理航天廢水包括尿液廢水，冷凝廢水、衛生廢水以及其他混合廢水等；純氧/空氣供氣雙管路設計提高了系統適用性，循環水箱的設置用于降低系統廢水處理的容積負荷，設置壓力電磁閥保障了系統安全性。
氧源適用性廣，供氧氣路針對空氣源或純氧源均設置了不同的運行模式；可處理航天廢水的MABR一體裝置的應用場景為航天產生的廢水處理領域；系統專門設置液固分離過濾裝置，一體化裝置可以實現進、出水均為單一液相，減少?gòu)U水下級處理負擔；系統設置多處壓力及水質監測部件，用于保障系統安全、有效運行。
本發明設計處理能力約5L/d，水力停留時間(HRT＝12～48h)可自由調節，進水TOC為600～2500mg/L，進水總氮560～2600mg/L，實現TOC去除率≥90％，TN硝化率(轉化為NO3--N的比例)≥70％，TN去除率≥50％。
本發明滿足對MABR運行狀態進行科學管理與實時監測的需求，并及時反饋廢水的處理情況。具有占地面積小、固液分離效率高、耐沖擊負荷和易于自動化控制等特點，適用于占地空間有限、對自動化要求較高的環控生保系統(ECLSS)。
（發明人：王麗;張良長;魏來;尹利鵬;曾來源;艾為黨;黃江龍;俞開昌;薛濤;成海亮;戴日成）
