公布日：2023.11.14
申請日：2023.08.23
分類號：B01D29/56(2006.01)I;B01D29/01(2006.01)I;B01D29/00(2006.01)I;B01D29/66(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I
摘要
本發明公開了一種生活污水循環利用系統及其方法，涉及生活污水處理設備技術領域，包括處理箱，進料管，所述處理箱的內部固定連接有收集盒，有噴氣清理機構，遮蔽輔助器，有間歇排料組件。本發明通過設置噴氣清理機構，由于驅動電機是間歇式啟停，當驅動電機停止運行時，氣泵啟動，氣泵將處理箱內部空氣輸送到導氣管內部，隨后通過噴氣頭噴出高壓氣體沖擊到錐形過濾板內部網孔上，以此通過高壓氣體對錐形過濾板內部網孔中堵塞的雜質進行清理，從而使得雜質能夠被高壓氣體沖出到錐形過濾板外部，通過旋軸間歇式轉動，從而能夠?qū)﹀F形過濾板進行圓周清理，以此避免錐形過濾板內側網孔發生堵塞，以此提高了錐形過濾板的流通性。
權利要求書

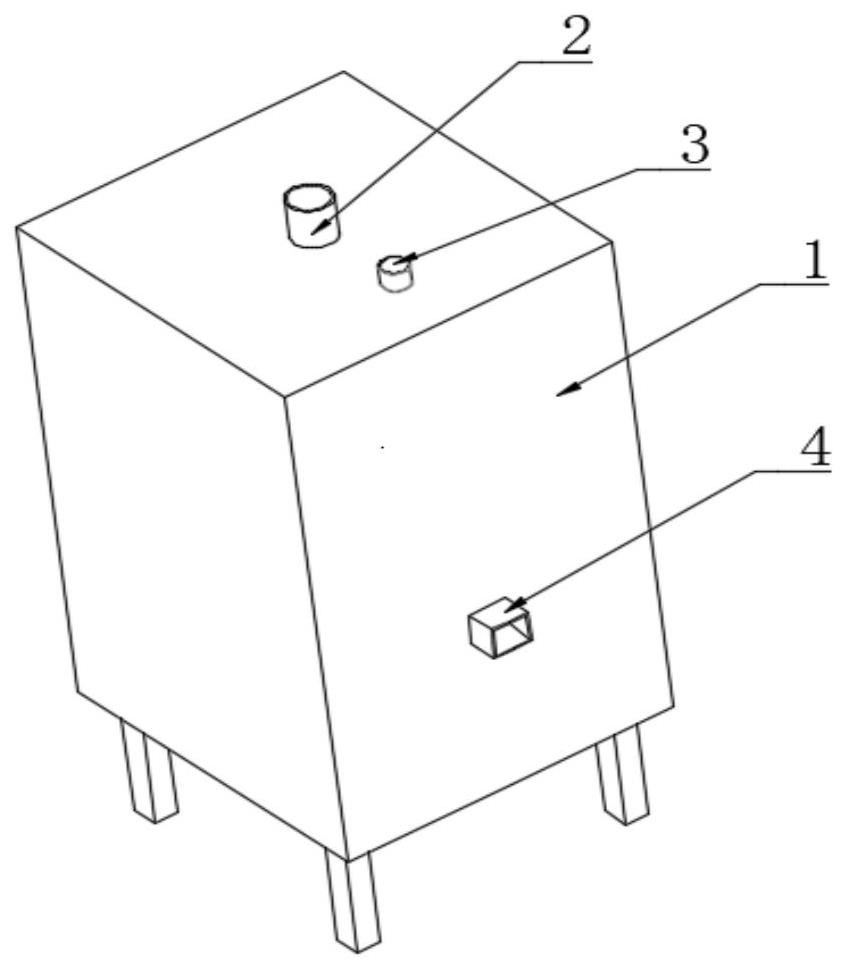

1.一種生活污水循環利用系統，包括處理箱(1)，其特征在于，所述處理箱(1)的進料口處固定連接有進料管(2)，所述處理箱(1)的內部固定連接有收集盒(5)，所述收集盒(5)的內側固定連接有錐形過濾板(6)，所述錐形過濾板(6)的內側轉動連接有旋軸(7)，所述旋軸(7)的外部固定連接有刮蹭桿(10)，所述刮蹭桿(10)貼合在所述錐形過濾板(6)頂端，所述刮蹭桿(10)的一端固定連接有弧形刮板(9)，所述弧形刮板(9)設置在所述收集盒(5)的內側，所述旋軸(7)的兩側外壁固定連接有連桿(13)，所述連桿(13)的頂端固定連接有圓環(8)，且所述圓環(8)與所述處理箱(1)轉動連接，所述圓環(8)的內側固定連接有直齒輪環(11)，所述處理箱(1)的頂端安裝有驅動電機(3)，所述驅動電機(3)的輸出端貫穿至所述處理箱(1)的內側固定連接有第一直齒輪(12)，且所述第一直齒輪(12)與所述直齒輪環(11)相嚙合，所述旋軸(7)的底端貫穿至所述錐形過濾板(6)的內固定連接有矩形連接桶(17)，所述矩形連接桶(17)的一側設置有噴氣清理機構，用于對所述錐形過濾板(6)網孔中雜質進行清理；所述旋軸(7)的外壁設置有遮蔽輔助器，用于對正在清理所述錐形過濾板(6)的網孔的上方進行遮蔽；所述收集盒(5)的排料口處固定連接有排料斗(4)，且所述排料斗(4)的一端延伸至所述處理箱(1)的外部，所述排料斗(4)的內側設置有間歇排料組件，用于將堆積在所述排料斗(4)內側的污垢排出到所述處理箱(1)的外部。
2.根據權利要求1所述的一種生活污水循環利用系統，其特征在于，所述噴氣清理機構包括固定連接在所述矩形連接桶(17)一端的固定架(19)，所述固定架(19)的內側安裝有氣泵(23)，所述氣泵(23)的輸出端固定連接有導氣管(22)，所述導氣管(22)的輸出端固定連接有波紋管(26)，所述波紋管(26)的一端安裝有噴氣頭(24)，且所述噴氣頭(24)位于所述錐形過濾板(6)的下方，所述噴氣頭(24)的外壁固定連接有輔助架(25)，所述輔助架(25)的一端設置有往復搖擺組件，所述輔助架(25)的另一端設置有拉扯換位組件。
3.根據權利要求2所述的一種生活污水循環利用系統，其特征在于，所述遮蔽輔助器包括固定連接在所述旋軸(7)頂端的保護套筒(15)，所述保護套筒(15)的內側安裝有轉桿(49)，所述轉桿(49)的輸出端連接有矩形動力塊(56)，且所述矩形動力塊(56)滑動連接在所述旋軸(7)的內部，所述矩形動力塊(56)的內側滑動連接有遮蔽蓋(16)，且所述遮蔽蓋(16)位于所述錐形過濾板(6)的上方，所述遮蔽蓋(16)的頂端位于所述矩形動力塊(56)的內側固定連接有壓縮彈簧(14)，所述壓縮彈簧(14)的一端與所述矩形動力塊(56)固定連接。
4.根據權利要求3所述的一種生活污水循環利用系統，其特征在于，所述旋軸(7)的內側開設有與所述矩形動力塊(56)相匹配的矩形槽，所述矩形動力塊(56)的內側開設有與所述遮蔽蓋(16)相匹配的限位滑槽。
5.根據權利要求3所述的一種生活污水循環利用系統，其特征在于，所述往復搖擺組件包括轉動連接在所述矩形連接桶(17)內側的轉桿(49)，所述轉桿(49)的外壁固定連接有第三直齒輪(50)，所述矩形動力塊(56)的底端固定連接有與所述第三直齒輪(50)相嚙合的第三直齒條(48)，所述轉桿(49)的一端貫穿至所述矩形連接桶(17)的外部固定連接有旋盤(51)，所述旋盤(51)的一端固定連接有旋推柱(52)，所述旋推柱(52)的外壁套接有回形框(53)，所述回形框(53)的一端固定連接有矩形引導塊(54)，且所述矩形引導塊(54)的一端貫穿至所述矩形連接桶(17)的外部并與所述矩形連接桶(17)滑動連接，所述矩形引導塊(54)的內側固定連接有L形活動桿(55)，且所述L形活動桿(55)的一端貫穿至所述輔助架(25)的內側并與所述輔助架(25)滑動連接。
6.根據權利要求2所述的一種生活污水循環利用系統，其特征在于，所述拉扯換位組件包括固定連接在所述固定架(19)頂端的Z形座(28)，所述Z形座(28)的內側轉動連接有往復絲桿(31)，所述往復絲桿(31)的一端固定連接有錐齒輪(30)，所述收集盒(5)的內側固定連接有與所述錐齒輪(30)相嚙合的弧形錐齒條(29)，所述往復絲桿(31)的外壁套接有滑動套筒(33)，且所述滑動套筒(33)與所述Z形座(28)滑動連接，所述滑動套筒(33)的一端固定連接有連接球套(34)，所述連接球套(34)的內側嵌入有球形搖桿(32)，所述輔助架(25)的底端固定連接有矩形板(27)，所述矩形板(27)與所述球形搖桿(32)固定連接。
7.根據權利要求6所述的一種生活污水循環利用系統，其特征在于，所述滑動套筒(33)的內側設置有與所述往復絲桿(31)相匹配的月牙銷，所述滑動套筒(33)的外壁固定連接有限位塊，所述Z形座(28)的內側開設有與所述限位塊相匹配的引導槽。
8.根據權利要求2所述的一種生活污水循環利用系統，其特征在于，所述間歇排料組件包括滑動連接在所述排料斗(4)內側的第一密封擋板(18)，所述第一密封擋板(18)設置在所述排料斗(4)的進料口處，所述第一密封擋板(18)的一端固定連接有矩形活動桿(37)，所述矩形活動桿(37)的一端貫穿至所述排料斗(4)的外部嵌入有滾珠(36)，所述第一密封擋板(18)的一端位于所述矩形活動桿(37)的外部固定連接有連接彈簧(38)，所述連接彈簧(38)的一端與所述排料斗(4)固定連接，所述導氣管(22)的底端固定連接有第一L形桿(20)。
9.根據權利要求8所述的一種生活污水循環利用系統，其特征在于，所述間歇排料組件還包括固定連接在所述排料斗(4)內側的支座(40)，所述支座(40)的內側轉動連接有第二直齒輪(42)，所述第二直齒輪(42)的上下兩端分別嚙合有第一直齒條(41)與第二直齒條(47)，所述第一直齒條(41)的一端固定連接有第二L形桿(39)，且所述第二L形桿(39)與所述矩形活動桿(37)固定連接，所述排料斗(4)的內側固定連接有連座(43)，所述連座(43)的內側滑動連接有輔助桿(44)，且所述輔助桿(44)的一端與所述第二直齒條(47)固定連接，所述輔助桿(44)的另一端貫穿至所述連座(43)的外部固定連接有連接環(45)，所述連接環(45)的內側固定連接有輔助彈簧(46)，所述輔助彈簧(46)的一端與所述連座(43)固定連接，所述第二直齒條(47)的底端固定連接有L形動力塊(35)，所述L形動力塊(35)的一端貫穿至所述排料斗(4)的內側固定連接有第二密封擋板(57)，所述第二密封擋板(57)位于所述排料斗(4)排料口處。
10.一種生活污水循環利用方法，其特征在于，采用權利要求1-9任一項所述的一種生活污水循環利用系統，包括以下步驟：S1、首先，將所述進料管(2)與外界污水排出管進行連接，通過所述錐形過濾板(6)對進入到所述處理箱(1)部內部的污水進行過濾，然后通過所述處理箱(1)底端的單向排水閥排出到外界；S2、當所述處理箱(1)內部對污水進行過濾時，間歇式啟動所述驅動電機(3)，所述驅動電機(3)輸出端驅動所述第一直齒輪(12)進行轉動，從而驅動所述直齒輪環(11)通過所述圓環(8)與所述連桿(13)帶動所述旋軸(7)進行自轉，所述旋軸(7)旋轉帶動所述刮蹭桿(10)進行轉動，從而將所述錐形過濾板(6)頂端過濾下來的雜質清理到所述收集盒(5)的內側，以此實現了對所述錐形過濾板(6)頂端進行清理的功能；S3、由于所述驅動電機(3)是間歇式啟停，當所述驅動電機(3)停止運行時，所述氣泵(23)啟動，所述氣泵(23)將所述處理箱(1)內部空氣輸送到所述導氣管(22)內部，隨后通過所述噴氣頭(24)噴出高壓氣體沖擊到所述錐形過濾板(6)內部網孔上，以此通過高壓氣體對所述錐形過濾板(6)內部網孔中堵塞的雜質進行清理，從而使得雜質能夠被高壓氣體沖出到所述錐形過濾板(6)外部，通過所述旋軸(7)間歇式轉動，從而能夠?qū)λ鲥F形過濾板(6)進行圓周清理，以此避免所述錐形過濾板(6)內側網孔發生堵塞，以此提高了所述錐形過濾板(6)的流通性；S4、由于所述驅動電機(3)是間歇式啟停，當所述驅動電機(3)停止運行時，所述轉桿(49)啟動，所述轉桿(49)輸出端驅動所述矩形動力塊(56)帶動所述遮蔽蓋(16)向下移動，當所述遮蔽蓋(16)貼合到所述錐形過濾板(6)頂端，對正在清理所述錐形過濾板(6)網孔位置進行遮擋，避免污水中雜質流到正在清理的位置，以此保證了所述噴氣頭(24)能夠穩定地對所述錐形過濾板(6)網孔中雜質進行清理，當所述轉桿(49)輸出端復位后，所述氣泵(23)與所述轉桿(49)停止運行，所述驅動電機(3)啟動進行運行；S5、所述矩形動力塊(56)向下移動的同時帶動所述第三直齒條(48)向下移動，從而驅動所述第三直齒輪(50)帶動所述轉桿(49)進行自轉，所述轉桿(49)旋轉帶動所述旋盤(51)進行轉動，從而通過所述旋推柱(52)推動所述回形框(53)進行橫向往復移動，所述回形框(53)進行橫向往復移動通過所述矩形引導塊(54)帶動所述L形活動桿(55)進行橫向往復移動，使得所述L形活動桿(55)通過所述輔助架(25)帶動所述噴氣頭(24)進行擺動，以此擴大所述噴氣頭(24)噴射高壓氣體的范圍，從而提高了對所述錐形過濾板(6)網孔清理的效果；S6、所述旋軸(7)進行圓周轉動的同時通過所述矩形連接桶(17)帶動所述固定架(19)進行圓周轉動，由于所述弧形錐齒條(29)固定不動，從而通過所述弧形錐齒條(29)內側斜齒驅動所述錐齒輪(30)帶動所述往復絲桿(31)進行轉動，從而驅動所述滑動套筒(33)通過所述連接球套(34)拉動所述球形搖桿(32)向所述弧形錐齒條(29)方向進行移動，從而通過所述矩形板(27)與所述輔助架(25)拉動所述噴氣頭(24)進行縱向移動，從而進一步的擴大了所述噴氣頭(24)噴射高壓氣體的范圍，從而進一步提高了對所述錐形過濾板(6)網孔清理的效果，當所述輔助架(25)進行橫向往復擺動時使得所述球形搖桿(32)在所述連接球套(34)內側進行轉動，當所述輔助架(25)進行縱向移動時相對于所述L形活動桿(55)進行滑動，當所述輔助架(25)縱向移動到最大位置時，所述L形活動桿(55)還未脫離所述輔助架(25)；S7、當所述旋軸(7)帶動所述刮蹭桿(10)進行圓周轉動的同時帶動所述弧形刮板(9)進行轉動，通過所述弧形刮板(9)將所述收集盒(5)內側堆積的雜質清理到所述排料斗(4)內部并落入到所述第二密封擋板(57)的頂端，當所述旋軸(7)通過所述矩形連接桶(17)帶動所述固定架(19)進行圓周轉動的同時通過所述第一L形桿(20)帶動所述三腳塊(21)進行轉動，當所述三腳塊(21)外壁斜面與滾珠(36)接觸，推動所述滾珠(36)通過所述矩形活動桿(37)帶動所述第一密封擋板(18)進入到所述排料斗(4)內部，當所述第一密封擋板(18)將所述排料斗(4)進料口堵塞時，所述矩形活動桿(37)繼續當所述第一密封擋板(18)向所述排料斗(4)方向進行移動，使得所述第一直齒條(41)底端卡齒與所述第二直齒輪(42)接觸，驅動所述第二直齒輪(42)撥動所述第二直齒條(47)帶動所述L形動力塊(35)向遠離所述排料斗(4)方向進行移動，從而使得所述第二密封擋板(57)從所述排料斗(4)排料口處移走，使得堆積在所述排料斗(4)內部的雜質在重力的作用下排出到外界，無需工作人員定期進行手動清理，從而提高了裝置整體的實用性。
發明內容
本發明的目的在于：為了解決過濾板網孔容易被堵塞和收集盒中堆積的雜質無法自動排出到外界的問題，提供一種生活污水循環利用系統及其方法。
為實現上述目的，本發明提供如下技術方案：一種生活污水循環利用系統，包括處理箱，所述處理箱的進料口處固定連接有進料管，所述處理箱的內部固定連接有收集盒，所述收集盒的內側固定連接有錐形過濾板，所述錐形過濾板的內側轉動連接有旋軸，所述旋軸的外部固定連接有刮蹭桿，所述刮蹭桿貼合在所述錐形過濾板頂端，所述刮蹭桿的一端固定連接有弧形刮板，所述弧形刮板設置在所述收集盒的內側，所述旋軸的兩側外壁固定連接有連桿，所述連桿的頂端固定連接有圓環，且所述圓環與所述處理箱轉動連接，所述圓環的內側固定連接有直齒輪環，所述處理箱的頂端安裝有驅動電機，所述驅動電機的輸出端貫穿至所述處理箱的內側固定連接有第一直齒輪，且所述第一直齒輪與所述直齒輪環相嚙合，所述旋軸的底端貫穿至所述錐形過濾板的內固定連接有矩形連接桶，所述矩形連接桶的一側設置有噴氣清理機構，用于對所述錐形過濾板網孔中雜質進行清理；所述旋軸的外壁設置有遮蔽輔助器，用于對正在清理所述錐形過濾板的網孔的上方進行遮蔽；所述收集盒的排料口處固定連接有排料斗，且所述排料斗的一端延伸至所述處理箱的外部，所述排料斗的內側設置有間歇排料組件，用于將堆積在所述排料斗內側的污垢排出到所述處理箱的外部。
作為本發明再進一步的方案：所述噴氣清理機構包括固定連接在所述矩形連接桶一端的固定架，所述固定架的內側安裝有氣泵，所述氣泵的輸出端固定連接有導氣管，所述導氣管的輸出端固定連接有波紋管，所述波紋管的一端安裝有噴氣頭，且所述噴氣頭位于所述錐形過濾板的下方，所述噴氣頭的外壁固定連接有輔助架，所述輔助架的一端設置有往復搖擺組件，所述輔助架的另一端設置有拉扯換位組件。
作為本發明再進一步的方案：所述遮蔽輔助器包括固定連接在所述旋軸頂端的保護套筒，所述保護套筒的內側安裝有轉桿，所述轉桿的輸出端連接有矩形動力塊，且所述矩形動力塊滑動連接在所述旋軸的內部，所述矩形動力塊的內側滑動連接有遮蔽蓋，且所述遮蔽蓋位于所述錐形過濾板的上方，所述遮蔽蓋的頂端位于所述矩形動力塊的內側固定連接有壓縮彈簧，所述壓縮彈簧的一端與所述矩形動力塊固定連接。
作為本發明再進一步的方案：所述旋軸的內側開設有與所述矩形動力塊相匹配的矩形槽，所述矩形動力塊的內側開設有與所述遮蔽蓋相匹配的限位滑槽。
作為本發明再進一步的方案：所述往復搖擺組件包括轉動連接在所述矩形連接桶內側的轉桿，所述轉桿的外壁固定連接有第三直齒輪，所述矩形動力塊的底端固定連接有與所述第三直齒輪相嚙合的第三直齒條，所述轉桿的一端貫穿至所述矩形連接桶的外部固定連接有旋盤，所述旋盤的一端固定連接有旋推柱，所述旋推柱的外壁套接有回形框，所述回形框的一端固定連接有矩形引導塊，且所述矩形引導塊的一端貫穿至所述矩形連接桶的外部并與所述矩形連接桶滑動連接，所述矩形引導塊的內側固定連接有L形活動桿，且所述L形活動桿的一端貫穿至所述輔助架的內側并與所述輔助架滑動連接。
作為本發明再進一步的方案：所述拉扯換位組件包括固定連接在所述固定架頂端的Z形座，所述Z形座的內側轉動連接有往復絲桿，所述往復絲桿的一端固定連接有錐齒輪，所述收集盒的內側固定連接有與所述錐齒輪相嚙合的弧形錐齒條，所述往復絲桿的外壁套接有滑動套筒，且所述滑動套筒與所述Z形座滑動連接，所述滑動套筒的一端固定連接有連接球套，所述連接球套的內側嵌入有球形搖桿，所述輔助架的底端固定連接有矩形板，所述矩形板與所述球形搖桿固定連接。
作為本發明再進一步的方案：所述滑動套筒的內側設置有與所述往復絲桿相匹配的月牙銷，所述滑動套筒的外壁固定連接有限位塊，所述Z形座的內側開設有與所述限位塊相匹配的引導槽。
作為本發明再進一步的方案：所述間歇排料組件包括滑動連接在所述排料斗內側的第一密封擋板，所述第一密封擋板設置在所述排料斗的進料口處，所述第一密封擋板的一端固定連接有矩形活動桿，所述矩形活動桿的一端貫穿至所述排料斗的外部嵌入有滾珠，所述第一密封擋板的一端位于所述矩形活動桿的外部固定連接有連接彈簧，所述連接彈簧的一端與所述排料斗固定連接，所述導氣管的底端固定連接有第一L形桿。
作為本發明再進一步的方案：所述間歇排料組件還包括固定連接在所述排料斗內側的支座，所述支座的內側轉動連接有第二直齒輪，所述第二直齒輪的上下兩端分別嚙合有第一直齒條與第二直齒條，所述第一直齒條的一端固定連接有第二L形桿，且所述第二L形桿與所述矩形活動桿固定連接，所述排料斗的內側固定連接有連座，所述連座的內側滑動連接有輔助桿，且所述輔助桿的一端與所述第二直齒條固定連接，所述輔助桿的另一端貫穿至所述連座的外部固定連接有連接環，所述連接環的內側固定連接有輔助彈簧，所述輔助彈簧的一端與所述連座固定連接，所述第二直齒條的底端固定連接有L形動力塊，所述L形動力塊的一端貫穿至所述排料斗的內側固定連接有第二密封擋板，所述第二密封擋板位于所述排料斗排料口處。
本發明還公開了一種生活污水循環利用方法，采用上述一種生活污水循環利用系統，包括以下步驟：
S1、首先，將所述進料管與外界污水排出管進行連接，通過所述錐形過濾板對進入到所述處理箱部內部的污水進行過濾，然后通過所述處理箱底端的單向排水閥排出到外界；
S2、當所述處理箱內部對污水進行過濾時，間歇式啟動所述驅動電機，所述驅動電機輸出端驅動所述第一直齒輪進行轉動，從而驅動所述直齒輪環通過所述圓環與所述連桿帶動所述旋軸進行自轉，所述旋軸旋轉帶動所述刮蹭桿進行轉動，從而將所述錐形過濾板頂端過濾下來的雜質清理到所述收集盒的內側，以此實現了對所述錐形過濾板頂端進行清理的功能；
S3、由于所述驅動電機是間歇式啟停，當所述驅動電機停止運行時，所述氣泵啟動，所述氣泵將所述處理箱內部空氣輸送到所述導氣管內部，隨后通過所述噴氣頭噴出高壓氣體沖擊到所述錐形過濾板內部網孔上，以此通過高壓氣體對所述錐形過濾板內部網孔中堵塞的雜質進行清理，從而使得雜質能夠被高壓氣體沖出到所述錐形過濾板外部，通過所述旋軸間歇式轉動，從而能夠?qū)λ鲥F形過濾板進行圓周清理，以此避免所述錐形過濾板內側網孔發生堵塞，以此提高了所述錐形過濾板的流通性；
S4、由于所述驅動電機是間歇式啟停，當所述驅動電機停止運行時，所述轉桿啟動，所述轉桿輸出端驅動所述矩形動力塊帶動所述遮蔽蓋向下移動，當所述遮蔽蓋貼合到所述錐形過濾板頂端，對正在清理所述錐形過濾板網孔位置進行遮擋，避免污水中雜質流到正在清理的位置，以此保證了所述噴氣頭能夠穩定地對所述錐形過濾板網孔中雜質進行清理，當所述轉桿輸出端復位后，所述氣泵與所述轉桿停止運行，所述驅動電機啟動進行運行；
S5、所述矩形動力塊向下移動的同時帶動所述第三直齒條向下移動，從而驅動所述第三直齒輪帶動所述轉桿進行自轉，所述轉桿旋轉帶動所述旋盤進行轉動，從而通過所述旋推柱推動所述回形框進行橫向往復移動，所述回形框進行橫向往復移動通過所述矩形引導塊帶動所述L形活動桿進行橫向往復移動，使得所述L形活動桿通過所述輔助架帶動所述噴氣頭進行擺動，以此擴大所述噴氣頭噴射高壓氣體的范圍，從而提高了對所述錐形過濾板網孔清理的效果；
S6、所述旋軸進行圓周轉動的同時通過所述矩形連接桶帶動所述固定架進行圓周轉動，由于所述弧形錐齒條固定不動，從而通過所述弧形錐齒條內側斜齒驅動所述錐齒輪帶動所述往復絲桿進行轉動，從而驅動所述滑動套筒通過所述連接球套拉動所述球形搖桿向所述弧形錐齒條方向進行移動，從而通過所述矩形板與所述輔助架拉動所述噴氣頭進行縱向移動，從而進一步的擴大了所述噴氣頭噴射高壓氣體的范圍，從而進一步提高了對所述錐形過濾板網孔清理的效果，當所述輔助架進行橫向往復擺動時使得所述球形搖桿在所述連接球套內側進行轉動，當所述輔助架進行縱向移動時相對于所述L形活動桿進行滑動，當所述輔助架縱向移動到最大位置時，所述L形活動桿還未脫離所述輔助架；
S7、當所述旋軸帶動所述刮蹭桿進行圓周轉動的同時帶動所述弧形刮板進行轉動，通過所述弧形刮板將所述收集盒內側堆積的雜質清理到所述排料斗內部并落入到所述第二密封擋板的頂端，當所述旋軸通過所述矩形連接桶帶動所述固定架進行圓周轉動的同時通過所述第一L形桿帶動所述三腳塊進行轉動，當所述三腳塊外壁斜面與滾珠接觸，推動所述滾珠通過所述矩形活動桿帶動所述第一密封擋板進入到所述排料斗內部，當所述第一密封擋板將所述排料斗進料口堵塞時，所述矩形活動桿繼續當所述第一密封擋板向所述排料斗方向進行移動，使得所述第一直齒條底端卡齒與所述第二直齒輪接觸，驅動所述第二直齒輪撥動所述第二直齒條帶動所述L形動力塊向遠離所述排料斗方向進行移動，從而使得所述第二密封擋板從所述排料斗排料口處移走，使得堆積在所述排料斗內部的雜質在重力的作用下排出到外界，無需工作人員定期進行手動清理，從而提高了裝置整體的實用性。
與現有技術相比，本發明的有益效果是：
1、通過設置噴氣清理機構，由于驅動電機是間歇式啟停，當驅動電機停止運行時，氣泵啟動，氣泵將處理箱內部空氣輸送到導氣管內部，隨后通過噴氣頭噴出高壓氣體沖擊到錐形過濾板內部網孔上，以此通過高壓氣體對錐形過濾板內部網孔中堵塞的雜質進行清理，從而使得雜質能夠被高壓氣體沖出到錐形過濾板外部，通過旋軸間歇式轉動，從而能夠?qū)﹀F形過濾板進行圓周清理，以此避免錐形過濾板內側網孔發生堵塞，以此提高了錐形過濾板的流通性；
2、通過設置遮蔽輔助器，由于驅動電機是間歇式啟停，當驅動電機停止運行時，轉桿啟動，轉桿輸出端驅動矩形動力塊帶動遮蔽蓋向下移動，當遮蔽蓋貼合到錐形過濾板頂端，對正在清理錐形過濾板網孔位置進行遮擋，避免污水中雜質流到正在清理的位置，以此保證了噴氣頭能夠穩定地對錐形過濾板網孔中雜質進行清理；
3、通過設置往復搖擺組件，矩形動力塊向下移動的同時帶動第三直齒條向下移動，從而驅動第三直齒輪帶動轉桿進行自轉，轉桿旋轉帶動旋盤進行轉動，從而通過旋推柱推動回形框進行橫向往復移動，回形框進行橫向往復移動通過矩形引導塊帶動L形活動桿進行橫向往復移動，使得L形活動桿通過輔助架帶動噴氣頭進行擺動，以此擴大噴氣頭噴射高壓氣體的范圍，從而提高了對錐形過濾板網孔清理的效果；
4、通過設置拉扯換位組件，旋軸進行圓周轉動的同時通過矩形連接桶帶動固定架進行圓周轉動，由于弧形錐齒條固定不動，從而通過弧形錐齒條內側斜齒驅動錐齒輪帶動往復絲桿進行轉動，從而驅動滑動套筒通過連接球套拉動球形搖桿向弧形錐齒條方向進行移動，從而通過矩形板與輔助架拉動噴氣頭進行縱向移動，從而進一步的擴大了噴氣頭噴射高壓氣體的范圍，從而進一步提高了對錐形過濾板網孔清理的效果，當輔助架進行橫向往復擺動時使得球形搖桿在連接球套內側進行轉動，當輔助架進行縱向移動時相對于L形活動桿進行滑動，當輔助架縱向移動到最大位置時，L形活動桿還未脫離輔助架；
5、通過設置間歇排料組件，當旋軸帶動刮蹭桿進行圓周轉動的同時帶動弧形刮板進行轉動，通過弧形刮板將收集盒內側堆積的雜質清理到排料斗內部并落入到第二密封擋板的頂端，當旋軸通過矩形連接桶帶動固定架進行圓周轉動的同時通過第一L形桿帶動三腳塊進行轉動，當三腳塊外壁斜面與滾珠接觸，推動滾珠通過矩形活動桿帶動第一密封擋板進入到排料斗內部，當?shù)谝幻芊鈸醢鍖⑴帕隙愤M(jìn)料口堵塞時，矩形活動桿繼續當?shù)谝幻芊鈸醢逑蚺帕隙贩较蜻M(jìn)行移動，使得第一直齒條底端卡齒與第二直齒輪接觸，驅動第二直齒輪撥動第二直齒條帶動L形動力塊向遠離排料斗方向進行移動，從而使得第二密封擋板從排料斗排料口處移走，使得堆積在排料斗內部的雜質在重力的作用下排出到外界，無需工作人員定期進行手動清理，從而提高了裝置整體的實用性。
（發明人：楊駿）
