公布日：2023.04.04
申請日：2022.11.23
分類號：B01D29/03(2006.01)I;B01D29/86(2006.01)I;B01D37/02(2006.01)I;B01F27/90(2022.01)I;B01F33/83(2022.01)I
摘要
本發明涉及過濾器領域，公開了一種生活廢水治理用的多級過濾器以及過濾方法。本發明中，所述過濾箱的頂部設置有污水投入口管與進水口管，所述過濾箱的頂部設置有電機，所述電機的輸出軸一端固定連接有絲桿，所述絲桿的表面固定設置有攪碎桿，所述攪碎桿的數量為四個，在人們對生活廢水進行處理時，首先將生活廢水從污水投入口管內倒入，由電機帶動絲桿以及絲桿表面的攪碎桿進行轉動，最下方的攪碎桿底部的研磨板對下濾網的表面固體雜質進行淹沒，防止其造成堵塞，提高了其過濾效率。
權利要求書
1.一種生活廢水治理用的多級過濾器，包括過濾箱(1)，其特征在于：所述過濾箱(1)的頂部設置有污水投入口管(21)與進水口管(26)，所述過濾箱(1)的頂部設置有電機(36)，所述電機(36)的輸出軸一端固定連接有絲桿(2)，所述絲桿(2)的表面固定設置有攪碎桿(3)，所述攪碎桿(3)的數量為四個，所述攪碎桿(3)遠離絲桿(2)的一端設置有清潔塊(18)，所述過濾箱(1)的內部設置有上濾網(17)與下濾網(5)，所述上濾網(17)的正中央開設有與絲桿(2)的尺寸與位置相匹配的圓孔，位于最下方的所述攪碎桿(3)的底部設置有研磨板(4)，所述研磨板(4)的數量為兩個。
2.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的內壁頂部固定設置有于絲桿(2)位置錯開的集裝箱(20)，所述集裝箱(20)的內部設置有水箱(23)且水箱(23)的進水端與進水口管(26)相貫通，所述水箱(23)的排水端拆卸連接有連接管(22)，所述水箱(23)通過連接管(22)拆卸連接有兩個水泵(24)的進水端，所述水泵(24)的排水端通過連接管(22)拆卸連接有兩個清潔用溶劑盒(25)的進水端，所述清潔用溶劑盒(25)的底部通過連接管(22)拆卸連接有多個噴頭(19)。
3.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的頂部位于電機(36)的外側拆卸連接有保護罩(29)，所述保護罩(29)的底部開設有透孔(38)，所述透孔(38)的內部穿設有限位螺絲(37)，所述過濾箱(1)的頂部開設有多個限位螺孔(39)且限位螺孔(39)與限位螺絲(37)的位置與尺寸相匹配，所述限位螺絲(37)貫穿透孔(38)螺紋連接在限位螺孔(39)的內部。
4.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的一側設置有步進電機(6)，所述步進電機(6)的輸出軸一端固定連接有螺紋桿(7)，所述螺紋桿(7)的表面螺紋連接有滑塊(8)，所述過濾箱(1)的內部固定設置有固定桿(13)且固定桿(13)貫穿滑塊(8)固定連接于過濾箱(1)的內壁側面，所述滑塊(8)的底部固定連接有移動桿(12)。
5.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的內壁底部活動連接有沉淀槽(11)，所述過濾箱(1)的內壁底部設置有兩個凸槽(9)，所述沉淀槽(11)的底部開設有兩個滑槽(10)且滑槽(10)的尺寸與位置和凸槽(9)相匹配。
6.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述下濾網(5)遠離過濾箱(1)的一端設置有拉桿(15)，所述下濾網(5)的側面穿設有螺絲(16)，所述過濾箱(1)的側面開設有螺孔(14)，所述螺絲(16)貫穿下濾網(5)螺紋連接在螺孔(14)的內部。

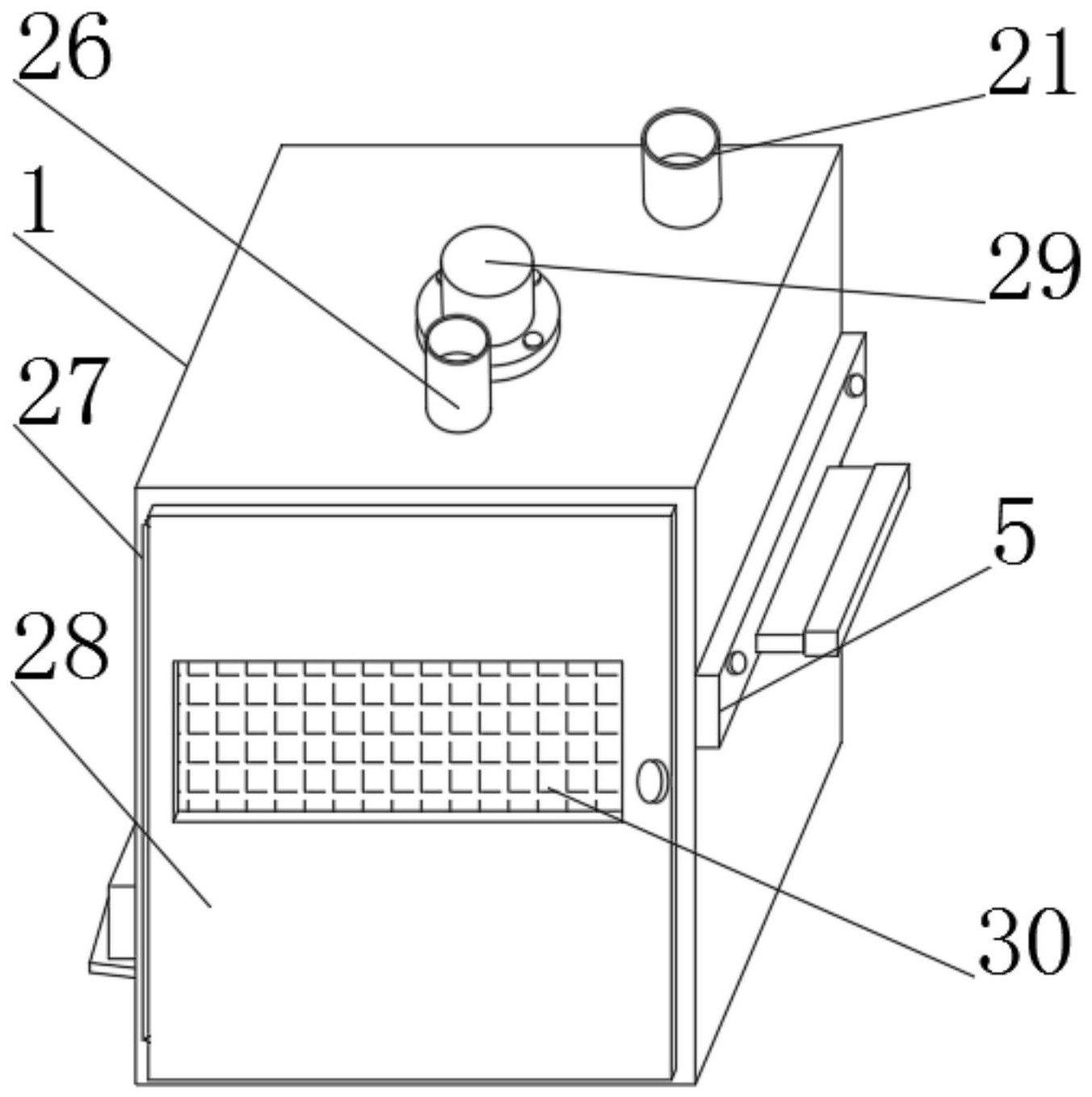

7.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的前側固定設置有鉸鏈(27)，所述鉸鏈(27)固定連接有箱門(28)。
8.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述箱門(28)的前側設置有玻璃窗(30)。
9.如權利要求1所述的一種生活廢水治理用的多級過濾器，其特征在于：所述過濾箱(1)的底部固定連接有底板(31)，所述底板(31)的內部穿設有四個移動塊(34)，所述移動塊(34)的底部轉動設置有移動輪(35)，所述移動塊(34)的內部開設有兩個通孔(33)，所述底板(31)的兩側穿設有四個與通孔(33)尺寸與位置相適配的固定銷(32)，所述固定銷(32)貫穿底板(31)插入在通孔(33)的內部，所述過濾箱(1)的底部均勻設置有四個支腳(40)。
10.使用如權利要求1所述的一種生活廢水治理用的多級過濾器的過濾方法，其特征在于：步驟一：在人們對生活廢水進行處理時，首先將生活廢水從污水投入口管(21)內倒入，由電機(36)帶動絲桿(2)以及絲桿(2)表面的攪碎桿(3)進行轉動，最下方的攪碎桿(3)底部的研磨板(4)對下濾網(5)的表面固體雜質進行淹沒，防止其造成堵塞；步驟二：當人們使用過濾箱(1)之后，過濾箱(1)的內部一定會有殘留的生活廢水，這時從進水口管(26)往水箱(23)的內部加水，打開水泵(24)，將水從水箱(23)抽出，經過清潔用溶劑盒(25)與清潔用溶劑盒(25)內部的清潔用溶劑進行混合，再從多個噴頭(19)噴灑出，再配合攪碎桿(3)的側面設置的清潔塊(18)對過濾箱(1)的內部進行清洗；步驟三：當人們需要對過濾箱(1)進行移動的時候，將攪碎桿(3)插入至移動塊(34)內部最上方的通孔(33)內部，即可將移動輪(35)的位置伸出于支腳(40)低的位置，實現對過濾箱(1)的移動。
發明內容
本發明的目的在于：為了解決上述提出該一種多級介質生活污水過濾器不便于人們對其進行移動問題，提供一種生活廢水治理用的多級過濾器以及過濾方法。
本發明采用的技術方案如下：一種生活廢水治理用的多級過濾器以及過濾方法，包括過濾箱，所述過濾箱的頂部設置有污水投入口管與進水口管，所述過濾箱的頂部設置有電機，所述電機的輸出軸一端固定連接有絲桿，所述絲桿的表面固定設置有攪碎桿，所述攪碎桿的數量為四個，所述攪碎桿遠離絲桿的一端設置有清潔塊，所述過濾箱的內部設置有上濾網與下濾網，所述上濾網的正中央開設有與絲桿的尺寸與位置相匹配的圓孔，位于最下方的所述攪碎桿的底部設置有研磨板，所述研磨板的數量為兩個。
通過采用上述技術方案，在人們對生活廢水進行處理時，首先將生活廢水從污水投入口管內倒入，由電機帶動絲桿以及絲桿表面的攪碎桿進行轉動，最下方的攪碎桿底部的研磨板對下濾網的表面固體雜質進行淹沒，防止其造成堵塞，提高了其過濾效率。
在一優選的實施方式中，所述過濾箱的內壁頂部固定設置有于絲桿位置錯開的集裝箱，所述集裝箱的內部設置有水箱且水箱的進水端與進水口管相貫通，所述水箱的排水端拆卸連接有連接管，所述水箱通過連接管拆卸連接有兩個水泵的進水端，所述水泵的排水端通過連接管拆卸連接有兩個清潔用溶劑盒的進水端，所述清潔用溶劑盒的底部通過連接管拆卸連接有多個噴頭。
通過采用上述技術方案，當人們使用過濾箱之后，過濾箱的內部一定會有殘留的生活廢水，這時從進水口管往水箱的內部加水，打開水泵，將水從水箱抽出，經過清潔用溶劑盒與清潔用溶劑盒內部的清潔用溶劑進行混合，再從多個噴頭噴灑出，再配合攪碎桿的側面設置的清潔塊對過濾箱的內部進行清洗，可以在一定程度上提高過濾效果。
在一優選的實施方式中，所述過濾箱的頂部位于電機的外側拆卸連接有保護罩，所述保護罩的底部開設有透孔，所述透孔的內部穿設有限位螺絲，所述過濾箱的頂部開設有多個限位螺孔且限位螺孔與限位螺絲的位置與尺寸相匹配，所述限位螺絲貫穿透孔螺紋連接在限位螺孔的內部，所述過濾箱的一側設置有步進電機，所述步進電機的輸出軸一端固定連接有螺紋桿，所述螺紋桿的表面螺紋連接有滑塊，所述過濾箱的內部固定設置有固定桿且固定桿貫穿滑塊固定連接于過濾箱的內壁側面，所述滑塊的底部固定連接有移動桿，所述過濾箱的內壁底部活動連接有沉淀槽，所述過濾箱的內壁底部設置有兩個凸槽，所述沉淀槽的底部開設有兩個滑槽且滑槽的尺寸與位置和凸槽相匹配。
通過采用上述技術方案，通過設置有保護罩可以對電機起到一定的保護作用，在對過濾后的生活廢水過濾后，立即回收過濾后的生活廢水會使其攪動未過濾掉的雜質再次變渾濁，導致沉淀效果不佳，通過步進電機帶動螺紋桿轉動，再使其表面的滑塊帶動底部的移動桿向左移動，直至將底部的雜質隔開，由人們將沉淀的雜質取出，提高生活廢水沉淀效果。
在一優選的實施方式中，所述下濾網遠離過濾箱的一端設置有拉桿，所述下濾網的側面穿設有螺絲，所述過濾箱的側面開設有螺孔，所述螺絲貫穿下濾網螺紋連接在螺孔的內部。
通過采用上述技術方案，通過將下濾網設置為可拆卸方便人們對下濾網進行清理或更換，保證其過濾效果。
在一優選的實施方式中，所述過濾箱的前側固定設置有鉸鏈，所述鉸鏈固定連接有箱門，所述箱門的前側設置有玻璃窗。
通過采用上述技術方案，通過設置有箱門方便人們在需要的時候打開過濾箱，設置有玻璃窗可以方便人們在過濾過程中看到過濾箱內部的情況。
在一優選的實施方式中，所述過濾箱的底部固定連接有底板，所述底板的內部穿設有四個移動塊，所述移動塊的底部轉動設置有移動輪，所述移動塊的內部開設有兩個通孔，所述底板的兩側穿設有四個與通孔尺寸與位置相適配的固定銷，所述固定銷貫穿底板插入在通孔的內部，所述過濾箱的底部均勻設置有四個支腳。
通過采用上述技術方案，當人們需要對過濾箱進行移動的時候，將攪碎桿插入至移動塊內部最上方的通孔內部，即可將移動輪的位置伸出于支腳低的位置，實現對過濾箱的移動，設置有支腳可以盡量提高過濾過程中過濾箱的穩定性。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：本發明中，
1.在人們對生活廢水進行處理時，首先將生活廢水從污水投入口管內倒入，由電機帶動絲桿以及絲桿表面的攪碎桿進行轉動，最下方的攪碎桿底部的研磨板對下濾網的表面固體雜質進行淹沒，防止其造成堵塞，提高了其過濾效率。
2.當人們使用過濾箱之后，過濾箱的內部一定會有殘留的生活廢水，這時從進水口管往水箱的內部加水，打開水泵，將水從水箱抽出，經過清潔用溶劑盒與清潔用溶劑盒內部的清潔用溶劑進行混合，再從多個噴頭噴灑出，再配合攪碎桿的側面設置的清潔塊對過濾箱的內部進行清洗，可以在一定程度上提高過濾效果。
3.當人們需要對過濾箱進行移動的時候，將攪碎桿插入至移動塊內部最上方的通孔內部，即可將移動輪的位置伸出于支腳低的位置，實現對過濾箱的移動。
（發明人：李艷林;于勇）
