公布日：2023.04.04
申請日：2022.11.24
分類號：B01D36/04(2006.01)I;B01D29/56(2006.01)I;B01D29/03(2006.01)I;B01D29/27(2006.01)I;B01D29/00(2006.01)I
摘要
本發明是清洗廢水循環再利用及收集系統，包括沉降槽和兩級過濾槽組所述沉降槽頂面設置有過濾網；沉降過濾槽組包括以及一級過濾槽和二級過濾槽；所述沉降槽通過管路連接有一號輸送器，所述一號輸送器管路連接一級過濾槽，所述一級過濾槽入水管處設置有一號過濾袋，所述二級過濾槽高度低于所述一級過濾槽，所述一級過濾槽的出水管處設置有二號過濾袋；所述二級過濾袋位于所述二級過濾槽的入水處。本發明具有以下優勢：過濾的壓力較小；過濾袋設置多個，增加了網和水的接觸面積，減少了沖擊，過濾不容易堵網，且層層遞進，過濾更為徹底；沉降和過濾集成到同個槽中，集成了系統部件，更為簡潔；輔助過濾器進行最終過濾，使廢水處理的更干凈。
權利要求書

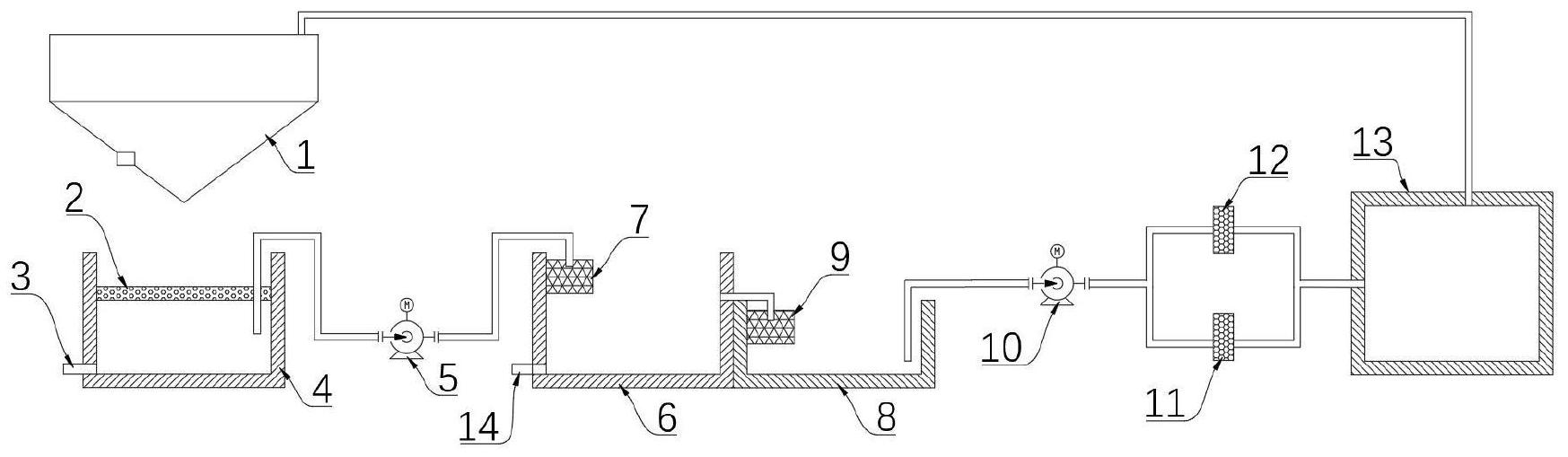

1.清洗廢水循環再利用及收集系統，其特征在于，包括集水箱(1)、沉降槽(4)和兩級過濾槽組所述沉降槽(4)頂面設置有過濾網(2)；沉降過濾槽組包括以及一級過濾槽(6)和二級過濾槽(6)，所述所述沉降槽(4)通過管路連接有一號輸送器(5)，所述一號輸送器(5)管路連接一級過濾槽(6)，所述一級過濾槽(6)入水管處設置有一號過濾袋(7)，所述二級過濾槽(6)高度低于所述一級過濾槽(6)，所述一級過濾槽(6)的出水管處設置有二號過濾袋(9)；所述二級過濾袋(9)位于所述二級過濾槽(6)的入水處；所述二級過濾槽(6)的出水管連接有二號輸送器(10)，所述二號輸送器(10)管路連接有精濾器，精濾器的排水管連接有高壓清洗車水箱(13)，所述高壓清洗車水箱(13)的水高壓清洗后的廢水存入集水箱(1)，所述集水箱(1)置于沉降槽(4)上方，所述集水箱(1)中的廢水流入沉降槽(4)沉降處理；所述過濾網(2)為60目，所述一號過濾袋(7)為1250目，所述二號過濾袋為1250目。
2.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述二號輸送器(10)為不銹鋼潛水泵。
3.根據權利要求2所述的清洗廢水循環再利用及收集系統，其特征在于，所述一號輸送器(5)為氣動隔膜泵。
4.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述精濾器并行設置有兩個，分別為一號精濾器(11)和二號過濾器(12)。
5.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述沉降槽(4)底部一側開設有一號排污口(3)。
6.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述一級過濾槽(6)底部一側開設有二號排污口(14)。
7.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述一級過濾槽(6)的入水管有(6)個，所述一級過濾槽(6)的出水管有六個；所述一號過濾袋7設置有四個；所述二號過濾袋(9)設置有4個。
8.根據權利要求1所述的清洗廢水循環再利用及收集系統，其特征在于，所述過濾袋為方型不銹鋼架支撐網組成。
發明內容
本發明為克服以上不足，提供清洗廢水循環再利用及收集系統，包括集水箱、沉降槽和兩級過濾槽組所述沉降槽頂面設置有過濾網；
沉降過濾槽組包括以及一級過濾槽和二級過濾槽；
所述沉降槽通過管路連接有一號輸送器，所述一號輸送器管路連接一級過濾槽，所述一級過濾槽入水管處設置有一號過濾袋，所述二級過濾槽高度低于所述一級過濾槽，所述一級過濾槽的出水管處設置有二號過濾袋；所述二級過濾袋位于所述二級過濾槽的入水處；
所述二級過濾槽的出水管連接有二號輸送器，所述二號輸送器管路連接有精濾器，精濾器的排水管連接有高壓清洗車水箱，所述高壓清洗車水箱的水高壓清洗后的廢水存入集水箱，所述集水箱置于沉降槽上方，所述集水箱中的廢水流入沉降槽沉降處理。
優選的，所述二號輸送器為不銹鋼潛水泵。
優選的，所述一號輸送器為氣動隔膜泵。
優選的，所述精濾器并行設置有兩個，分別為一號精濾器和二號過濾器。
優選的，所述沉降槽底部一側開設有一號排污口。
優選的，所述一級過濾槽底部一側開設有二號排污口。
優選的，所述一級過濾槽的入水管有個，所述一級過濾槽的出水管有六個；所述一號過濾袋設置有四個；所述二號過濾袋設置有7個。
優選的，所述過濾網為60目，所述一號過濾袋為1250目，所述二號過濾袋為1250目。
優選的，所述過濾袋為方型不銹鋼架支撐網組成。
本發明的有益效果是：
本發明所述的清洗廢水循環再利用及收集系統，具有以下優勢：
1、在不需要排廢水的情況下，通過該系統循環處理，可源源不斷地供應給高壓清洗，滿足設備連續運行；
2、大幅減少清洗過程中的用水量(節省1.8～7.2噸/小時)；大幅減少清洗廢液排放量(減少1.8～7.2噸/小時)；
3、適用范圍廣，對所有清洗出的固液混合物均有效；
4、撬裝式集成系統運輸方便，操作平臺便于操作；
5、將簡單的一級過濾，分開為多級過濾，單級過濾的壓力較��；
6、通過純物理過濾的方式去掉一些大顆粒離子，省去了傳統的通過化學反應去除離子的步驟；
7、將以前的網過濾，改為過濾網和過濾袋結合的形式，過濾袋設置多個，立體的過濾袋比平鋪的過濾網相比，增加了網和水的接觸面積，減少了沖擊，過濾不容易堵網，且層層遞進，過濾更為徹底；
8、沉降和過濾集成到同個槽中，節省了水槽，集成了系統的部件，更為簡潔；
9、輔助過濾器進行最終過濾，使廢水處理的更為干凈徹底，回收使用起來更為放心，符合二次清洗用水的水質要求，節約了水資源，同時節省了成本。
（發明人：劉建華）
