公布日：2023.03.03
申請日：2022.11.15
分類號：C02F9/00(2023.01)I;B60P3/00(2006.01)I;C02F1/72(2023.01)N;C02F1/56(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F3/12(2023.01)N
摘要

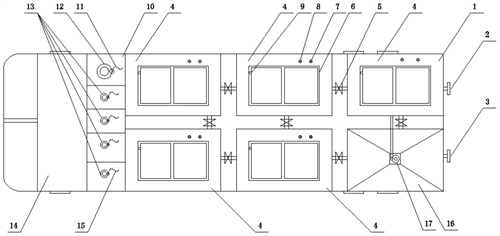

本發明公開了一種移動式多功能應急污水處理設備，包括置于轉運車上的設備本體，所述設備本體上設置有設備間、沉淀池和多個反應間，多個所述反應間之間通過帶閥門的管道依次連通，首端的反應間連接有進水口，末端的反應間通過帶閥門的管道與沉淀池連通，所述沉淀池連接有出水口；所述反應間設置有加藥口和曝氣管，所述設備間設置有氣泵和加藥裝置，所述氣泵通過氣泵出口管與曝氣管連通，所述加藥裝置通過加藥軟管與加藥口連通。本申請的污水處理設備，通過在轉運車上集成布置多個反應間，各反應間可根據需求自由充當污水凈化模塊，實習了污水的應急便捷處理。
權利要求書
1.一種移動式多功能應急污水處理設備，其特征在于：包括置于轉運車上的設備本體，所述設備本體上設置有設備間、沉淀池和多個反應間，多個所述反應間之間通過帶閥門的管道依次連通，首端的反應間連接有進水口，末端的反應間通過帶閥門的管道與沉淀池連通，所述沉淀池連接有出水口；所述反應間設置有加藥口和曝氣管，所述設備間設置有氣泵和加藥裝置，所述氣泵通過氣泵出口管與曝氣管連通，所述加藥裝置通過加藥軟管與加藥口連通。
2.根據權利要求1所述的移動式多功能應急污水處理設備，其特征在于：所述反應間還設置有儀表接口。
3.根據權利要求2所述的移動式多功能應急污水處理設備，其特征在于：所述沉淀池內設置有污泥泵送裝置。
4.根據權利要求3所述的移動式多功能應急污水處理設備，其特征在于：所述轉運車上設置有蓄電池。
5.根據權利要求4所述的移動式多功能應急污水處理設備，其特征在于：所述曝氣管上設置有曝氣管接口。
6.根據權利要求5所述的移動式多功能應急污水處理設備，其特征在于：所述沉淀池的底部形成錐斗。
發明內容
本發明解決的技術問題是：提供一種移動式多功能應急污水處理設備，以便實現污水的應急便捷處理。
本發明通過以下技術手段解決上述問題：
一種移動式多功能應急污水處理設備，包括置于轉運車上的設備本體，所述設備本體上設置有設備間、沉淀池和多個反應間，多個所述反應間之間通過帶閥門的管道依次連通，首端的反應間連接有進水口，末端的反應間通過帶閥門的管道與沉淀池連通，所述沉淀池連接有出水口；所述反應間設置有加藥口和曝氣管，所述設備間設置有氣泵和加藥裝置，所述氣泵通過氣泵出口管與曝氣管連通，所述加藥裝置通過加藥軟管與加藥口連通。
進一步，所述反應間還設置有儀表接口。
進一步，所述沉淀池內設置有污泥泵送裝置。
進一步，所述轉運車上設置有蓄電池。
進一步，所述曝氣管上設置有曝氣管接口。
進一步，所述沉淀池的底部形成錐斗。
本發明的有益效果：
1、設備為可移動式的，可以由轉運車運送到目的地，循環使用，無需當?shù)卦俳ㄔO蓄水池或新建污水處理設施，靈活便捷。
2、各個反應間可以根據水質情況，隨意改變處理工藝。如常規COD、氨氮等污染物需要處理，可以將反應間變?yōu)樯磻O備，即在反應間內投放污泥或者MBBR填料，在沉淀池進行泥水分離并回流污泥到前端；如應對難降解的污水，則可以把設備變?yōu)榉翌D工藝，即調酸、反應、中和、混凝、絮凝、沉淀工藝，在加藥口分別加入硫酸、H2O2、NaOH、PAC、PAM等藥劑，并加入儀表進行連鎖控制，最終在沉淀池達標排放。
3、其他廢水如含鉻、含油等，均可根據工藝的調整，來變化處理方法。
（發明人：孫慧智;劉彰;劉勝強;劉芳;周萍）
