高新環氧氯丙烷廢水回收裝置

發布時間:2024-6-13 11:00:27  中國污水處理工程網

公布日:2023.05.16

申請日:2022.12.27

分類號:C02F1/00(2023.01)I;B01F31/441(2022.01)I

摘要

本發明公開了一種環氧氯丙烷廢水回收設備,包括固定外殼,所述固定外殼的一側固定安裝有固定柱,所述固定柱的上表面固定安裝有化學處理組件,所述化學處理組件的一端位于固定外殼內,所述固定外殼的一側開設有方孔,所述方孔內滑動安裝有滑動組件,所述滑動組件的上表面卡接安裝有過濾板,所述固定外殼的一側開設有固定孔,所述固定孔上轉動安裝有固定板,所述固定板的一側固定安裝有把手。本發明通過第二正反轉電機輸出軸轉動時帶動絲桿轉動,絲桿帶動滑塊于滑槽上滑動,滑塊帶動放置板滑出,導向桿對滑塊進行導向保證放置板穩定滑行,由于過濾板卡接安裝于放置槽內,使得拔動過濾板就可以從放置槽內取出進行清洗更換的優點。


權利要求書

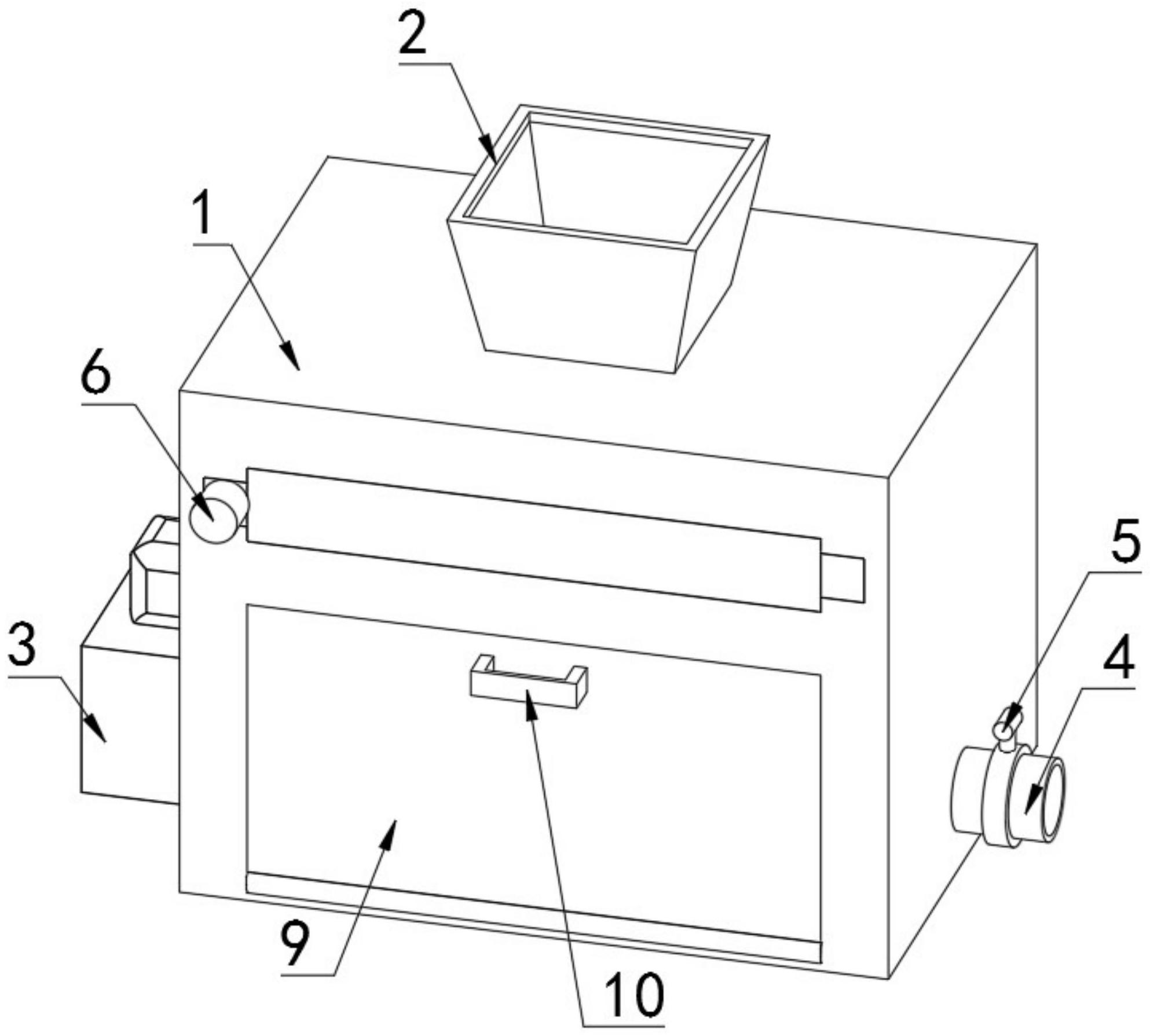

1.一種環氧氯丙烷廢水回收設備,包括固定外殼(1),其特征在于:所述固定外殼(1)的上表面固定安裝有進水通管(2),所述固定外殼(1)的一側固定安裝有排水通管(4),所述排水通管(4)的外緣固定安裝有閥門(5),所述固定外殼(1)的一側固定安裝有固定柱(3),所述固定柱(3)的上表面固定安裝有化學處理組件(7),所述化學處理組件(7)的一端位于固定外殼(1)內,所述固定外殼(1)的一側開設有方孔,所述方孔內滑動安裝有滑動組件(6),所述滑動組件(6)的上表面卡接安裝有過濾板(8),所述固定外殼(1)的一側開設有固定孔,所述固定孔上轉動安裝有固定板(9),所述固定板(9)的一側固定安裝有把手(10)。

2.如權利要求1所述的一種環氧氯丙烷廢水回收設備,其特征在于:所述滑動組件(6)包括有放置板(606),所述放置板(606)滑動安裝于方孔的一端內壁,所述放置板(606)的上表面開設有放置槽(607),所述放置槽(607)的一端內壁開設有若干組排水孔(608),所述過濾板(8)的一端卡接安裝于放置槽(607)內。

3.如權利要求2所述的一種環氧氯丙烷廢水回收設備,其特征在于:所述方孔的兩側開設有滑槽(601),所述滑槽(601)的一端固定安裝有限位塊(602),其中一組所述滑槽(601)的一端內壁與限位塊(602)之間轉動安裝有絲桿(603),另一組所述滑槽(601)的一端內壁與限位塊(602)之間固定安裝有導向桿(605),所述滑槽(601)上滑動安裝有滑塊(604),兩組所述滑塊(604)分別設置于絲桿(603)與導向桿(605)上。

4.如權利要求3所述的一種環氧氯丙烷廢水回收設備,其特征在于:其中一組所述限位塊(602)的一端固定安裝有第一正反轉電機(609),所述第一正反轉電機(609)的輸出軸一端穿插限位塊(602)與絲桿(603)固定連接。

5.如權利要求1所述的一種環氧氯丙烷廢水回收設備,其特征在于:所述化學處理組件(7)包括有藥劑存儲板(705),所述藥劑存儲板(705)滑動安裝于固定外殼(1)內,所述藥劑存儲板(705)的一側開設有圓孔,所述圓孔的一端內壁固定安裝有蓋板(706),所述藥劑存儲板(705)的一端固定安裝有若干組噴頭(709),所述藥劑存儲板(705)的下表面固定安裝有三組攪拌板(707),所述攪拌板(707)的一側開設有若干組攪拌孔(708)。

6.如權利要求5所述的一種環氧氯丙烷廢水回收設備,其特征在于:所述固定外殼(1)的兩側內壁之間轉動安裝有螺桿(702),所述螺桿(702)的外緣轉動安裝有滑板(704),所述滑板(704)的兩側固定安裝有導向定位銷(703),所述導向定位銷(703)的兩端固定連接于固定外殼(1)的兩側內壁。

7.如權利要求6所述的一種環氧氯丙烷廢水回收設備,其特征在于:所述固定柱(3)的上表面固定安裝有第二正反轉電機(701),所述第二正反轉電機(701)的輸出軸一端穿插固定外殼(1)與螺桿(702)的一端固定連接。

發明內容

針對現有技術存在的問題,本發明提供了一種環氧氯丙烷廢水回收設備,具備過濾板在長時間使用后便于自動滑出對過濾板進行清洗更換,且便于快速的對藥劑與廢水進行融合凈化的優點,解決了廢水處理就是利用物理、化學和生物的方法對廢水進行處理,使廢水凈化,減少污染,以至達到廢水回收、復用,充分利用水資源,廢水處理一般是使用過濾板對廢水進行過濾處理,但是過濾板在長時間使用會導致過濾效果下降,現有的過濾板不便于自動滑出對過濾板進行清洗更換,導致過濾板對廢水凈化效果下降,且現有的化學處理組件是用到藥劑與廢水融合配對從而對廢水進行凈化,但是現有的化學處理組件無法快速的對藥劑與廢水進行融合凈化,嚴重影響廢水處理效率的問題。

本發明是這樣實現的,一種環氧氯丙烷廢水回收設備,包括固定外殼,所述固定外殼的上表面固定安裝有進水通管,所述固定外殼的一側固定安裝有排水通管,所述排水通管的外緣固定安裝有閥門,所述固定外殼的一側固定安裝有固定柱,所述固定柱的上表面固定安裝有化學處理組件,所述化學處理組件的一端位于固定外殼內,所述固定外殼的一側開設有方孔,所述方孔內滑動安裝有滑動組件,所述滑動組件的上表面卡接安裝有過濾板,所述固定外殼的一側開設有固定孔,所述固定孔上轉動安裝有固定板,所述固定板的一側固定安裝有把手。

作為本發明優選的,所述滑動組件包括有放置板,所述放置板滑動安裝于方孔的一端內壁,所述放置板的上表面開設有放置槽,所述放置槽的一端內壁開設有若干組排水孔,所述過濾板的一端卡接安裝于放置槽內。

作為本發明優選的,所述方孔的兩側開設有滑槽,所述滑槽的一端固定安裝有限位塊,其中一組所述滑槽的一端內壁與限位塊之間轉動安裝有絲桿,另一組所述滑槽的一端內壁與限位塊之間固定安裝有導向桿,所述滑槽上滑動安裝有滑塊,兩組所述滑塊分別設置于絲桿與導向桿上。

作為本發明優選的,其中一組所述限位塊的一端固定安裝有第一正反轉電機,所述第一正反轉電機的輸出軸一端穿插限位塊與絲桿固定連接。

作為本發明優選的,所述化學處理組件包括有藥劑存儲板,所述藥劑存儲板滑動安裝于固定外殼內,所述藥劑存儲板的一側開設有圓孔,所述圓孔的一端內壁固定安裝有蓋板,所述藥劑存儲板的一端固定安裝有若干組噴頭,所述藥劑存儲板的下表面固定安裝有三組攪拌板,所述攪拌板的一側開設有若干組攪拌孔。

作為本發明優選的,所述固定外殼的兩側內壁之間轉動安裝有螺桿,所述螺桿的外緣轉動安裝有滑板,所述滑板的兩側固定安裝有導向定位銷,所述導向定位銷的兩端固定連接于固定外殼的兩側內壁。

作為本發明優選的,所述固定柱的上表面固定安裝有第二正反轉電機,所述第二正反轉電機的輸出軸一端穿插固定外殼與螺桿的一端固定連接。

與現有技術相比,本發明的有益效果如下:

1、本發明通過固定外殼、進水通管、固定柱、排水通管、閥門、滑動組件、化學處理組件、過濾板、固定板與把手的設計,使得整體結構固定安裝于固定外殼上,在使用時廢水從進水通管進入掉落在固定外殼內,過濾板對廢水進行凈化過濾凈化后的廢水從排水孔排出掉落到固定外殼底部,在過濾板需要更換清洗時,第二正反轉電機輸出軸轉動時帶動絲桿轉動,絲桿帶動滑塊于滑槽上滑動,滑塊帶動放置板滑出,導向桿對滑塊進行導向保證放置板穩定滑行,由于過濾板卡接安裝于放置槽內,使得拔動過濾板就可以從放置槽內取出進行清洗更換,在需要快速的對藥劑與廢水進行融合凈化時,第二正反轉電機輸出軸轉動帶動螺桿轉動,螺桿轉動帶動滑板轉動,滑板通過導向定位銷的作用進行平穩滑行,滑板滑行時帶動藥劑存儲板滑行,噴頭噴出藥劑,藥劑存儲板帶動攪拌板左右滑動,攪拌板對藥劑與廢水進行推動融合,藥劑與廢水會從攪拌孔內流動可以加快藥劑與廢水融合凈化,凈化后的廢水可通過轉動閥門打開排水通管進行排出,從而達到過濾板在長時間使用后便于自動滑出對過濾板進行清洗更換,且便于快速的對藥劑與廢水進行融合凈化的效果。

2、本發明通過放置板、放置槽與排水孔的設計,使得放置板滑動安裝于方孔的一端內壁,過濾板卡接安裝于放置槽內,使得放置板滑出時帶動過濾板滑出便于對過濾板進行清洗更換,過濾板對廢水進行凈化過濾后從排水孔排出掉落到固定外殼的底部。

3、本發明通過滑槽、限位塊、絲桿、導向桿與滑塊的設計,使得限位塊對滑塊進行限位防止掉落,絲桿轉動時帶動滑塊于滑槽上滑動,滑塊帶動放置板滑出,導向桿對滑塊進行導向保證放置板穩定滑出。

4、本發明通過第一正反轉電機的設計,使得第一正反轉電機固定安裝于其中一組限位塊的一端,第一正反轉電機輸出軸轉動時帶動絲桿轉動,使得絲桿通過滑塊帶動放置板滑出,從而達到自動帶動過濾板滑出進行清洗更換。

5、本發明通過藥劑存儲板、噴頭、蓋板、攪拌板與攪拌孔的設計,使得拔出蓋板可以為藥劑存儲板進行補充藥劑,噴頭可以噴出藥劑,藥劑存儲板帶動攪拌板左右滑動,攪拌板對藥劑與廢水進行推動融合,藥劑與廢水會從攪拌孔內流動可以加快藥劑與廢水融合凈化。

6、本發明通過螺桿、滑板與導向定位銷的設計,使得螺桿轉動時帶動滑板轉動,滑板通過導向定位銷的作用進行平穩滑行,從而達到滑板帶動藥劑存儲板平穩滑行。

7、本發明通過第二正反轉電機的設計,使得第二正反轉電機固定安裝于固定柱的上表面,第二正反轉電機輸出軸轉動帶動螺桿轉動,螺桿轉動時帶動滑板滑行,從而達到可以自動帶動藥劑存儲板左右滑行。

(發明人:王玉瑞;孔令泉;姜秀麗;王康)
