公布日：2022.11.15
申請日：2022.09.28
分類號：C02F3/12(2006.01)I
摘要
本發明公開了一種氧化溝表面浮泥智能消除設備，氧化溝主體裝置是氧化溝用于收納處理液體的主體部位，氧化溝主體的柵板側邊設置了安裝槽，用于安裝本自動清污裝置。轉桿的一側連接安裝了轉子，通過轉子帶動轉桿上的金屬帶環繞轉桿和下轉桿做周期性轉動。而金屬帶是通過導線和靜電激發器相互連接的，因此金屬帶的表面始終帶有可以吸附污泥的靜電。為了在靜電吸附的同時保證容器內部溶液的流動，避免發生堵塞：金屬帶的表面均勻的設置靜電片，并在靜電片的表面開設吸附孔，通過吸附孔實現精準吸附的效果，通過靜電片也實現了模塊化吸附的效果。為了表面液體在流經本裝置的時候發生堵塞，我們還在金屬帶的表面設置了防阻孔，用于進行過流處理。
權利要求書

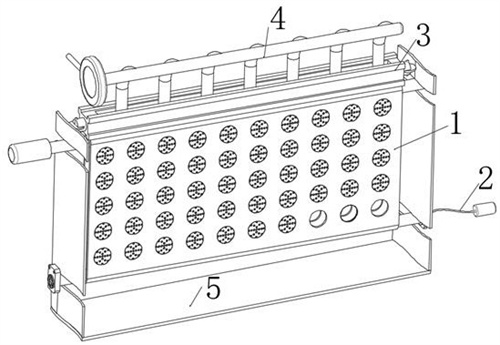

1.一種氧化溝表面浮泥智能消除設備，包括氧化溝主體（5），其特征在于，還包括：清污板（1），所述清污板（1）包括安裝在氧化溝主體（5）一側的轉子（6），所述轉子（6）的輸出端安裝有轉桿（7），所述轉桿（7）的表面環繞安裝有金屬帶（8），所述金屬帶（8）的表面均勻安裝有靜電片（9），所述靜電片（9）的均勻地開設有吸附孔（10），所述金屬帶（8）的表面還設置有防阻孔（12），所述金屬帶（8）的另一側插接安裝有下轉桿（13），所述下轉桿（13）的兩側安裝有轉接裝置（14），所述清污板（1）的一側連接安裝有靜電發生器（2）；所述靜電發生器（2）包括導通連接在下轉桿（13）端面的導線（16），所述導線（16）的端面連接有靜電激發器（17）。
2.根據權利要求1所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述清污板（1）架設安裝在氧化溝主體（5）的內部，所述氧化溝主體（5）包括底部的底座（34），所述底座（34）的側邊安裝有柵板（32），所述柵板（32）的內部開設有安裝槽（33），所述轉桿（7）和下轉桿（13）插接安裝在安裝槽（33）的內部，所述轉接裝置（14）安裝在下轉桿（13）與安裝槽（33）的連接部位。
3.根據權利要求1或2所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述轉接裝置（14）包括套接在邊轉桿（13）表面的軸承（18），所述軸承（18）的表面安裝有軸承座（19），所述軸承座（19）的表面設置有安裝孔（20），所述軸承座（19）通過安裝孔（20）安裝在氧化溝主體（5）的側邊。
4.根據權利要求2所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述清污板（1）的頂部架設有骨架（3），所述骨架（3）包括安裝在氧化溝主體（5）中間部位的骨架支架（21），所述骨架支架（21）的表面設置有減載槽（22），所述骨架支架（21）的內部開設有插接孔（23），所述骨架回家（21）的兩側固定有基座（24），所述基座（24）的中間部位設置有轉動槽（25），所述轉動槽（25）的中間部位插接有轉軸（26），所述轉軸（26）的表面轉動安裝有貼壁輪（27），所述貼壁輪（27）與氧化溝主體（5）相互接觸安裝。
5.據權利要求4所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述骨架支架（21）的內部插接安裝有污泥輸出裝置（4），所述污泥輸出裝置（4）包括插接安裝在插接孔（23）內部的排插管（28），所述排插管（28）的表面導通安裝有引管（29），所述引管（29）的端面設置有輸出泵（30），所述輸出泵（30）的輸出端安裝有導管（31），所述導管（31）伸出至氧化溝主體（5）的外側。
6.根據權利要求5所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述排插管（28）與所述金屬帶（8）的上方部位的相互對應。
7.根據權利要求1所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述轉桿（7）和下轉桿（13）的位置相互平行。
8.根據權利要求1所述的一種氧化溝表面浮泥智能消除設備，其特征在于：所述靜電激發器（17）外接電源。
發明內容
本發明的目的在于提供一種氧化溝表面浮泥智能消除設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氧化溝表面浮泥智能消除設備，包括氧化溝主體，還包括：清污板，清污板包括安裝在氧化溝主體一側的轉子，轉子的輸出端安裝有轉桿，轉桿的表面環繞安裝有金屬帶，金屬帶的表面均勻安裝有靜電片，靜電片的均勻地開設有吸附孔，金屬帶的表面還設置有防阻孔，金屬帶的另一側插接安裝有下轉桿，下轉桿的兩側安裝有轉接裝置，清污板的一側連接安裝有靜電發生器；靜電發生器包括導通連接在下轉桿端面的導線，導線的端面連接有靜電激發器。
進一步的技術方案，清污板架設安裝在氧化溝主體的內部，氧化溝主體包括底部的底座，底座的側邊安裝有柵板，柵板的內部開設有安裝槽，轉桿和下轉桿插接安裝在安裝槽的內部，轉接裝置安裝在下轉桿與安裝槽的連接部位。
進一步的技術方案，轉接裝置包括套接在邊轉桿表面的軸承，軸承的表面安裝有軸承座，軸承座的表面設置有安裝孔，軸承座通過安裝孔安裝在氧化溝主體的側邊。
進一步的技術方案，清污板的頂部架設有骨架，骨架包括安裝在氧化溝主體中間部位的骨架支架，骨架支架的表面設置有減載槽，骨架支架的內部開設有插接孔，骨架回家的兩側固定有基座，基座的中間部位設置有轉動槽，轉動槽的中間部位插接有轉軸，轉軸的表面轉動安裝有貼壁輪，貼壁輪與氧化溝主體相互接觸安裝。
進一步的技術方案，骨架支架的內部插接安裝有污泥輸出裝置，污泥輸出裝置包括插接安裝在插接孔內部的排插管，排插管的表面導通安裝有引管，引管的端面設置有輸出泵，輸出泵的輸出端安裝有導管，導管伸出至氧化溝主體的外側。
進一步的技術方案，排插管與金屬帶的上方部位的相互對應。
進一步的技術方案，轉桿和下轉桿的位置相互平行。
進一步的技術方案，靜電激發器外接電源。
與現有技術相比，本發明的有益效果是：本裝置針對現有技術中采用人工打撈污泥所存在的技術弊端，提出了相應的解決方案：氧化溝主體裝置是氧化溝用于收納處理液體的主體部位，我們在氧化溝主體的柵板側邊設置了安裝槽，用于安裝本自動清污裝置。為了實現清污的效果，我們在轉桿的一側連接安裝了轉子，通過轉子帶動轉桿上的金屬帶環繞轉桿和下轉桿做周期性轉動。而金屬帶是通過導線和靜電激發器相互連接的，因此金屬帶的表面始終帶有可以吸附污泥的靜電。為了在靜電吸附的同時保證容器內部溶液的流動，避免發生堵塞：我們在金屬帶的表面均勻的設置靜電片，并在靜電片的表面開設吸附孔，通過吸附孔實現精準吸附的效果，通過靜電片也實現了模塊化吸附的效果。為了表面液體在流經本裝置的時候發生堵塞，我們還在金屬帶的表面設置了防阻孔，用于進行過流處理。安裝在骨架支架頂部的排插管用于吸收來自清污板吸附的污泥，并將吸附的污泥經由引管和導管排出裝置的外部，最終實現清污的效果。同時，我們還在骨架的側邊安裝了滑輪裝置：基座內部的轉軸上轉動安裝了貼壁輪，可以使得本裝置在柵板的內部任意位置移動，進而實現清理位置改變的效果。
（發明人：曾濤;李佐規;陳革偉;余藝江）
