公布日：2023.03.24
申請日：2022.12.05
分類號：C02F9/00(2023.01)I;C02F1/32(2023.01)I;C02F1/00(2023.01)I;C02F3/30(2023.01)I
摘要
本發明公開了太陽能內循環氧化低耗污廢水處理裝置，包括罐體、電氣控制系統組件和太陽能發電系統組件，所述罐體包括罐體外殼和罐體內腔，罐體內腔中依次設置有厭氧處理池、缺氧處理池、好氧處理池和升流式沉淀過濾消毒一體池，且厭氧處理池與缺氧處理池之間、缺氧處理池與好氧處理池之間以及好氧處理池和升流式沉淀過濾消毒一體池之間均設置有復合材料模塊，罐體內腔中安裝有曝氣系統組件，曝氣系統組件連通罐體內腔中各部分，采用上述結構后，通過設置復合材料模塊在有效降解污水中有機污染物的同時，可有效提供反應器內微生物反應活性，促進微生物的繁殖與淘汰效率，并進而提升整個污水處理過程的效率。
權利要求書

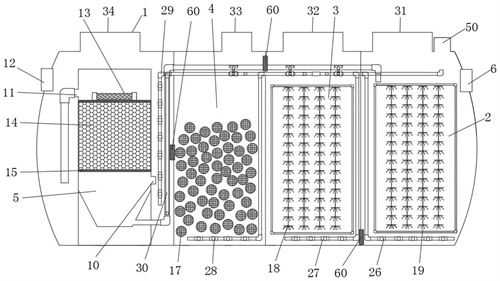

1.太陽能內循環氧化低耗污廢水處理裝置，包括罐體(1)、電氣控制系統組件(41)和太陽能發電系統組件，其中罐體(1)與電氣控制系統組件(41)相連接，電氣控制系統組件(41)與太陽能發電系統組件電連接，其特征在于，所述罐體(1)包括罐體外殼和罐體內腔，罐體內腔中依次設置有厭氧處理池(2)、缺氧處理池(3)、好氧處理池(4)和升流式沉淀過濾消毒一體池(5)，且厭氧處理池(2)與缺氧處理池(3)之間、缺氧處理池(3)與好氧處理池(4)之間以及好氧處理池(4)和升流式沉淀過濾消毒一體池(5)之間均設置有復合材料模塊(60)，罐體外殼一端側面設置有進水孔一(6)，另一端設置有出水孔一(12)，且厭氧處理池(2)與進水孔一(6)位于同一側，罐體內腔中安裝有曝氣系統組件，曝氣系統組件連通罐體內腔中各部分。
2.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述罐體外殼頂端依次設置有厭氧處理池檢修口(31)、缺氧處理池檢修口(32)、好氧處理池檢修口(33)和沉淀過濾消毒檢修口(34)，并且厭氧處理池檢修口(31)與厭氧處理池(2)相對應，缺氧處理池檢修口(32)與缺氧處理池(3)相對應，好氧處理池檢修口(33)與好氧處理池(4)相對應，沉淀過濾消毒檢修口(34)與升流式沉淀過濾消毒一體池(5)相對應，位于厭氧處理池(2)頂部一側設置有頂部連接口(50)。
3.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述曝氣系統組件包括厭氧曝氣管道(26)、缺氧曝氣管道(27)、好氧曝氣管道(28)、外部曝氣管道(29)和內部曝氣管道(30)，其中厭氧曝氣管道(26)位于厭氧處理池(2)底部，缺氧曝氣管道(27)位于缺氧處理池(3)底部，好氧曝氣管道(28)位于好氧處理池(4)底部，而外部曝氣管道(29)和內部曝氣管道(30)均位于升流式沉淀過濾消毒一體池(5)中。
4.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述厭氧處理池(2)中設置有厭氧填料(19)，厭氧填料(19)為醛綸纖維或聚酰胺。
5.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述缺氧處理池(3)中設置有缺氧填料(18)，缺氧填料(18)為PP、醛綸纖維和聚酰胺三種中任一種。
6.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述好氧處理池(4)為接觸氧化池，所述好氧處理池(4)內部設置有好氧填料(17)，好氧填料(17)為懸浮球填料，內芯為海綿材質。
7.根據權利要求1所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述升流式沉淀過濾消毒一體池(5)包括內池和外池，其中內池包括沉淀區、過濾區和消毒區，所述過濾區包括上下兩層的多孔支撐板(15)和位于中部的多孔過濾介質(14)，消毒區設置有紫外燈(13)，且紫外燈(13)安裝在頂部的多孔支撐板(15)上。
8.根據權利要求7所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述內池頂部設置有出水孔二(11)，出水孔二(11)連接有連通管，內池底部一側開設有進水孔二(10)，進水孔二(10)與出水孔二(11)對角設置。
9.根據權利要求7所述的太陽能內循環氧化低耗污廢水處理裝置，其特征在于，所述沉淀區底部一端連接有內循環管道(25)，內循環管道(25)另一端貫穿至厭氧處理池(2)頂部。
發明內容
為了克服上述的技術問題，本發明的目的在于提供太陽能內循環氧化低耗污廢水處理裝置。
本發明的目的可以通過以下技術方案實現：
太陽能內循環氧化低耗污廢水處理裝置，包括罐體、電氣控制系統組件和太陽能發電系統組件，其中罐體與電氣控制系統組件相連接，電氣控制系統組件與太陽能發電系統組件電連接，所述罐體包括罐體外殼和罐體內腔，罐體內腔中依次設置有厭氧處理池、缺氧處理池、好氧處理池和升流式沉淀過濾消毒一體池，且厭氧處理池與缺氧處理池之間、缺氧處理池與好氧處理池之間以及好氧處理池和升流式沉淀過濾消毒一體池之間均設置有復合材料模塊，罐體外殼一端側面設置有進水孔一，另一端設置有出水孔一，且厭氧處理池與進水孔一位于同一側，罐體內腔中安裝有曝氣系統組件，曝氣系統組件連通罐體內腔中各部分。
作為本發明進一步的方案：所述罐體外殼頂端依次設置有厭氧處理池檢修口、缺氧處理池檢修口、好氧處理池檢修口和沉淀過濾消毒檢修口，并且厭氧處理池檢修口與厭氧處理池相對應，缺氧處理池檢修口與缺氧處理池相對應，好氧處理池檢修口與好氧處理池相對應，沉淀過濾消毒檢修口與升流式沉淀過濾消毒一體池相對應，位于厭氧處理池頂部一側設置有頂部連接口。
作為本發明進一步的方案：所述曝氣系統組件包括厭氧曝氣管道、缺氧曝氣管道、好氧曝氣管道、外部曝氣管道和內部曝氣管道，其中厭氧曝氣管道位于厭氧處理池底部，缺氧曝氣管道位于缺氧處理池底部，好氧曝氣管道位于好氧處理池底部，而外部曝氣管道和內部曝氣管道均位于升流式沉淀過濾消毒一體池中。
作為本發明進一步的方案：所述厭氧處理池中設置有厭氧填料，厭氧填料為醛綸纖維或聚酰胺。
作為本發明進一步的方案：所述缺氧處理池中設置有缺氧填料，缺氧填料為PP、醛綸纖維和聚酰胺三種中任一種。
作為本發明進一步的方案：所述好氧處理池為接觸氧化池，所述好氧處理池內部設置有好氧填料，好氧填料為懸浮球填料，內芯為海綿材質。
作為本發明進一步的方案：所述升流式沉淀過濾消毒一體池包括內池和外池，其中內池包括沉淀區、過濾區和消毒區，所述過濾區包括上下兩層的多孔支撐板和位于中部的多孔過濾介質，消毒區設置有紫外燈，且紫外燈安裝在頂部的多孔支撐板上。
作為本發明進一步的方案：所述內池頂部設置有出水孔二，出水孔二連接有連通管，內池底部一側開設有進水孔二，進水孔二與出水孔二對角設置。
作為本發明進一步的方案：所述沉淀區底部一端連接有內循環管道，內循環管道另一端貫穿至厭氧處理池頂部。
本發明的有益效果：
1、本發明采用純太陽能發電為動力，有效解決了村鎮污水處理項目由于電費問題而導致的項目建成及廢棄的問題。同時，在傳統污水處理AAO工藝的基礎上進行改進升級，增加了復合材料模塊，提高污染物的去除效率和污水處理效率，減少設備占地面積，降低設備運行和管理難度，降低設備建設成本，提高出水水質，循環利用水資源同時達到改善和提高水環境質量的目標。
2、本發明由特定的電氣控制系統控制整套設備，關聯云檢測平臺，實時監測裝置運行情況，可以更好的運行管理以及維護。
3、本發明設置新型曝氣系統，由主曝氣管道分屬次曝氣管道，由五個次曝氣管道閥門分別控制各個曝氣部位，有序控制曝氣管道曝氣量，易于運行管理，各個次曝氣管道既起到曝氣作用，提供適量DO，滿足裝置各個部位運行要求，同時也起到攪拌混合作用，無需在裝置內部設置足夠的攪拌裝置就能夠達到裝置各個部位正常運行的攪拌混合要求，降低設備建設成本，減少少量設備體積。
4、本發明設置污泥回流系統,將升流式沉淀過濾消毒一體池中沉淀區的污泥回流至厭氧處理池中，提高系統污泥濃度，且回流污泥中的硝態氮進行反硝化達到系統脫氮效果，提高污水處理效率。
5、本發明升流式沉淀過濾消毒一體池集沉淀池、過濾池、消毒池為一體，在一個設備中起到沉淀作用、過濾作用以及消毒作用，極大程度減少設備的體積，降低設備建設成本，使其能夠適應農村復雜的地理特征，同時污水進入一體池中由下而上逆流處理，相對于正常處理設備的上下流動大大提高了一體池中各個處理部件的處理能力以及效率。
6、本發明升流式沉淀過濾消毒一體池中設置兩根曝氣管道，分別深入一體池底部沉淀區和一體池外部污水，在起到曝氣作用滿足運行條件的同時起到攪拌作用，分別對一體化設備組件內部污水和外部污水進行曝氣處理和攪拌處理，提高設備處理效率，降低設備建設成本。
7、本發明升流式沉淀過濾消毒一體池中進水孔二位于一體池下部，出水孔二位于一體池上部深入一體池外部污水中，一次處理出水由出水孔二排出與好氧處理池排進的污水在曝氣管道曝氣攪拌作用下完全混合，再次進入一體池中處理，高效處理污水，大大提高污水出水水質，達到國家污水排放標準。
8、本發明在厭氧、缺氧和好氧單元之間的連通口設置有復合材料模塊，由電氣控制系統組件連接蓄電池后，向復合材料模塊提供12-48V直流電，用以強化復合材料模塊內部的鐵碳微電解反應強度與效率，電壓在12-48V條件下，復合材料模塊內微電解反應對有機物的去除率可達20-30％，由于復合材料模塊的存在以及直流電強化微電解反應，在有效降解污水中有機污染物的同時，可有效提供反應器內微生物反應活性，促進微生物的繁殖與淘汰效率，并進而提升整個污水處理過程的效率。
（發明人：賈仁勇）
