公布日：2023.05.02
申請日：2022.12.29
分類號：C02F1/00(2023.01)I
摘要
本發明提供一種循環式污水處理裝置，包括污水處理裝置本體，所述污水處理裝置本體包括過濾機構、混合罐、水質檢測儀和清潔組件，所述過濾機構的底端設置有一級通道和二級通道，且一級通道和二級通道的中間均安裝有獨立的水質檢測儀，所述一級通道和二級通道的底部安裝有混合罐，所述混合罐的側邊底部通過管道與壓力泵連接，該循環式污水處理裝置在過濾機構的內部設置有清潔組件，通過電機驅動清潔組件進行周期性的轉動循環，即可將過濾機構內部產生的殘?jiān)M(jìn)行清除，提高了整體的過濾效率，并延長了濾網的使用壽命，通過后續的凈化循環，對濾網的表面形成水平方向上的沖擊效果，提高了自清潔的效果。
權利要求書

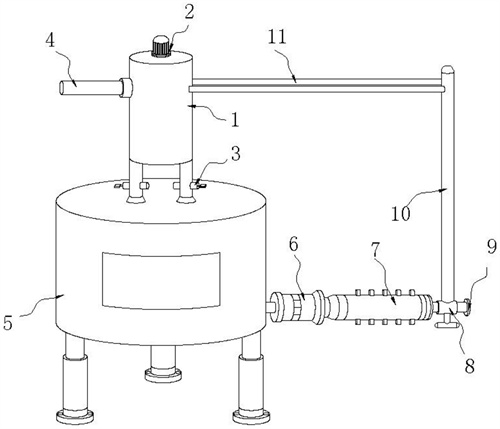

1.一種循環式污水處理裝置，包括污水處理裝置本體，其特征在于：所述污水處理裝置本體包括過濾機構（1）、混合罐（5）、水質檢測儀（3）和清潔組件（13），所述過濾機構（1）的底端設置有一級通道（16）和二級通道（17），且一級通道（16）和二級通道（17）的中間均安裝有獨立的水質檢測儀（3），所述一級通道（16）和二級通道（17）的底部安裝有混合罐（5），所述混合罐（5）的側邊底部通過管道與壓力泵（6）連接，所述壓力泵（6）的另一端安裝有濾芯（7），所述濾芯（7）的末端設置有三通閥（8），所述三通閥（8）分別和排水口（9）、循環管道（10）相連接，所述循環管道（10）的頂部設置有分流管道（11），所述清潔組件（13）安裝在過濾機構（1）的內部，所述過濾機構（1）的底端安裝有濾網（18），所述濾網（18）的底部設置有底板（15），所述過濾機構（1）的頂部側邊安裝有進水管道（4），所述過濾機構（1）的內部安裝有過濾套筒（14），所述過濾套筒（14）的底端安裝有底板（15），所述濾網（18）鋪設在過濾套筒（14）的內部，且清潔組件（13）的底端按壓在濾網（18）的頂部，所述濾網（18）的表面設置有缺口（19），所述濾網（18）的側邊與過濾套筒（14）的內壁固定連接，所述過濾套筒（14）的內部通過缺口（19）部分與底部的底板（15）部分相連通，所述進水管道（4）和分流管道（11）的出水口部分均指向過濾套筒（14）的內側，所述清潔組件（13）包括刮板（23）和驅動軸（12），所述驅動軸（12）的頂端與電機（2）相連，所述驅動軸（12）的表面與多個刮板（23）部分進行連接，所述刮板（23）的頂部末端安裝有對接管道（24），所述刮板（23）的底部一側設置有沖水孔（26），所述刮板（23）底部的另一側設置有橡膠條（25），所述橡膠條（25）的底部按壓在濾網（18）的表面，所述電機（2）的外殼部分通過使用螺絲固定安裝在過濾機構（1）的頂部位置，所述對接管道（24）的頂部與分流管道（11）的出水口部分處于同一平面內，且對接管道（24）通過驅動軸（12）的轉動與分流管道（11）部分進行連接貼合，所述底板（15）的表面設置有排渣倉（22）、一級過濾倉（20）和二級過濾倉（21），且排渣倉（22）、一級過濾倉（20）和二級過濾倉（21）之間均通過隔板進行隔開，所述排渣倉（22）的頂部與濾網（18）的缺口（19）部分相對齊，所述濾網（18）將一級過濾倉（20）和二級過濾倉（21）的頂部進行覆蓋遮擋。
2.根據權利要求1所述的一種循環式污水處理裝置，其特征在于：所述一級過濾倉（20）的底端與一級通道（16）部分相連接，所述二級過濾倉（21）的底端與二級通道（17）部分相連接。
3.根據權利要求1所述的一種循環式污水處理裝置，其特征在于：所述水質檢測儀（3）包括顯示屏（32）和集水管（28），所述一級通道（16）和二級通道（17）的表面均設置有監測套殼（27），所述集水管（28）安裝在監測套殼（27）的內部，所述集水管（28）的中間穿插有支撐桿（31），所述支撐桿（31）的表面安裝有密封端蓋（30），所述支撐桿（31）的末端設置有顯示屏（32）。
4.根據權利要求3所述的一種循環式污水處理裝置，其特征在于：所述密封端蓋（30）通過側邊的螺紋結構旋裝在監測套殼（27）的端部，所述集水管（28）的底端設置有多個限流孔（29），所述集水管（28）的內壁上安裝有電極探頭。
發明內容
針對現有技術存在的不足，本發明目的是提供一種循環式污水處理裝置，以解決上述背景技術中提出的問題，本發明提供了多次循環功能，能夠?qū)崿F(xiàn)自清潔功能，延長了過濾結構的使用壽命，對于濾芯設備的過濾能效提供了更加準確的數據參考。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種循環式污水處理裝置，包括污水處理裝置本體，所述污水處理裝置本體包括過濾機構、混合罐、水質檢測儀和清潔組件，所述過濾機構的底端設置有一級通道和二級通道，且一級通道和二級通道的中間均安裝有獨立的水質檢測儀，所述一級通道和二級通道的底部安裝有混合罐，所述混合罐的側邊底部通過管道與壓力泵連接，所述壓力泵的另一端安裝有濾芯，所述濾芯的末端設置有三通閥，所述三通閥分別和排水口、循環管道部分相連接，所述循環管道的頂部設置有分流管道，所述清潔組件安裝在過濾機構的內部，所述過濾機構的底端安裝有濾網，所述濾網的底部設置有底板。
進一步的，所述過濾機構的內部安裝有過濾套筒，所述過濾套筒的底端安裝有底板，所述濾網鋪設在過濾套筒的內部，且清潔組件的底端按壓在濾網的頂部，所述濾網的表面設置有缺口。
進一步的，所述濾網的側邊與過濾套筒的內壁固定連接，所述過濾套筒的內部通過缺口部分與底部的底板部分相連通，所述進水管道和分流管道的出水口部分均指向過濾套筒的內側。
進一步的，所述清潔組件包括刮板和驅動軸，所述驅動軸的頂端與電機相連，所述驅動軸的表面與多個刮板部分進行連接。
進一步的，所述刮板的頂部末端安裝有對接管道，所述刮板的底部一側設置有沖水孔，所述刮板底部的另一側設置有橡膠條，所述橡膠條的底部按壓在濾網的表面。
進一步的，所述電機的外殼部分通過使用螺絲固定安裝在過濾機構的頂部位置，所述對接管道的頂部與分流管道的出水口部分處于同一平面內，且對接管道通過驅動軸的轉動與分流管道部分進行連接貼合。
進一步的，所述底板的表面設置有排渣倉、一級過濾倉和二級過濾倉，且排渣倉、一級過濾倉和二級過濾倉之間均通過隔板進行隔開，所述排渣倉的頂部與濾網的缺口部分相對齊，所述濾網將一級過濾倉和二級過濾倉的頂部進行覆蓋遮擋。
進一步的，所述一級過濾倉的底端與一級通道部分相連接，所述二級過濾倉的底端與二級通道部分相連接。
進一步的，所述水質檢測儀包括顯示屏和集水管，所述一級通道和二級通道的表面均設置有監測套殼，所述集水管安裝在監測套殼的內部，所述集水管的中間穿插有支撐桿，所述支撐桿的表面安裝有密封端蓋，所述支撐桿的末端設置有顯示屏。
進一步的，所述密封端蓋通過側邊的螺紋結構旋裝在監測套殼的端部，所述集水管的底端設置有多個限流孔，所述集水管的內壁上安裝有電極探頭。
本發明的有益效果：本發明的一種循環式污水處理裝置，包括污水處理裝置本體，所述污水處理裝置本體包括過濾機構、電機、水質檢測儀、進水管道、混合罐、壓力泵、濾芯、三通閥、排水口、循環管道、分流管道、驅動軸、清潔組件、過濾套筒、底板、一級通道、二級通道、濾網、缺口、一級過濾倉、二級過濾倉、排渣倉、刮板、對接管道、橡膠條、沖水孔、監測套殼、集水管、限流孔、密封端蓋、支撐桿、顯示屏。
1.該循環式污水處理裝置在過濾機構的內部設置有清潔組件，通過電機驅動清潔組件進行周期性的轉動循環，即可將過濾機構內部產生的殘?jiān)M(jìn)行清除，提高了整體的過濾效率，并延長了濾網的使用壽命。
2.該循環式污水處理裝置通過后續的凈化循環，將凈化后的水流從清潔組件的內部流過，并通過控制沖水孔的大小提高水壓，利用該水壓對濾網的表面形成水平方向上的沖擊效果，在一定程度上防止細小顆�？ㄔ跒V網的內部，提高了自清潔的效果。
3.該循環式污水處理裝置分別對第一次過濾后的水質和后續循環過程中的水質質量進行實時監測，將兩個水質數據進行比對，即可判斷出該設備中當前使用的濾芯具體過濾的能效，為濾芯的更換時間點提供了數據基礎。
（發明人：楊俊波;詹亞高;陳士軍）
