公布日：2023.03.07
申請日：2022.11.09
分類號：C02F9/00(2023.01)I;C02F1/28(2006.01)I;C02F1/48(2006.01)I;C02F1/52(2006.01)I;C02F3/34(2006.01)I;B01D36/04(2006.01)I;C02F101/10(2006.01)N;C02F101/
16(2006.01)N;C02F101/20(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種生態安全緩沖區用污水深度處理的生態處理模塊，屬于污水處理領域，一種生態安全緩沖區用污水深度處理的生態處理模塊，包括靜置區、絮凝沉淀區和生物脫氮區，靜置區一側上方固定安裝有進水管，靜置區上與進水管相對一側固定安裝有抽液管一，抽液管一一側固定安裝有水泵一，水泵一一側固定安裝有連接管一，絮凝沉淀區位于連接管一末端，絮凝沉淀區底部固定安裝有抽液管二，它可以實現，通過設置的靜置區、絮凝沉淀區和生物脫氮區，用于對尾水中所攜帶的污染物質進行去除，從而能夠?qū)ε欧诺奈菜M(jìn)行再次深度處理，使得處理后的尾水排放到生態安全緩沖區中，從而有效避免對生態安全緩沖區造成污染的情況發生。
權利要求書

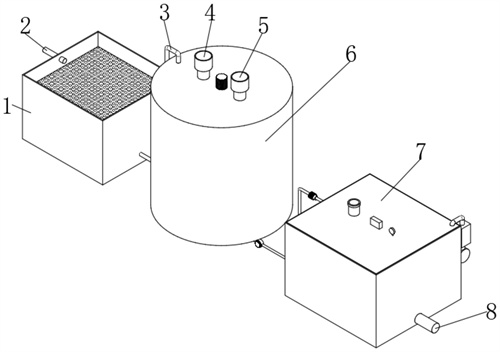

1.一種生態安全緩沖區用污水深度處理的生態處理模塊，包括靜置區(1)、絮凝沉淀區(6)和生物脫氮區(7)，其特征在于：所述靜置區(1)一側上方固定安裝有進水管(2)，所述靜置區(1)上與進水管(2)相對一側固定安裝有抽液管一(9)，所述抽液管一(9)一側固定安裝有水泵一(10)，所述水泵一(10)一側固定安裝有連接管一(3)，所述絮凝沉淀區(6)位于連接管一(3)末端，所述絮凝沉淀區(6)底部固定安裝有抽液管二(11)，所述抽液管二(11)外側中部固定安裝有給料泵(12)，所述抽液管二(11)一端固定安裝有壓濾機(13)，所述壓濾機(13)一側固定安裝有連接管二(15)，所述連接管二(15)外側中部固定安裝有水泵二(14)，所述生物脫氮區(7)位于連接管二(15)一側，所述生物脫氮區(7)上與連接管二(15)相對一側下方固定安裝有出水管(8)。
2.根據權利要求1所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述靜置區(1)內側上方固定安裝有篩網(20)，所述篩網(20)位于進水管(2)進水口下方，所述靜置區(1)內側篩網(20)下方設置有砂石層(19)，所述靜置區(1)內側砂石層(19)下方設置有活性炭過濾層(18)。
3.根據權利要求1所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述絮凝沉淀區(6)上方一側固定安裝有投料斗一(4)，所述絮凝沉淀區(6)上方與投料斗一(4)相對一側固定安裝有投料斗二(5)，所述絮凝沉淀區(6)內側中部設置有攪拌件，所述絮凝沉淀區(6)內側中部壁體上固定安裝有導板(22)。
4.根據權利要求1所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述生物脫氮區(7)底部鋪設有曝氣管(34)，所述曝氣管(34)一端固定安裝有防護箱(33)，所述防護箱(33)內側固定安裝有加熱片(35)，所述防護箱(33)底側固定安裝有連接管三，所述連接管三底部固定安裝有氣泵(32)，所述生物脫氮區(7)上方一側固定安裝有投料斗三(29)，所述生物脫氮區(7)上方中部固定安裝有氧氣觀測儀(30)，所述生物脫氮區(7)上與投料斗三(29)相對一側固定安裝有PH儀(31)。
5.根據權利要求3所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述絮凝沉淀區(6)底部一側固定安裝有液位傳感器(21)，所述液位傳感器(21)和水泵一(10)電性連接。
6.根據權利要求3所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述攪拌件包含有電動機(16)，所述電動機(16)固定安裝在絮凝沉淀區(6)上方中部，所述電動機(16)輸出端轉動連接有連接軸一(24)，所述連接軸一(24)外側設置有若干攪拌葉一(23)，所述連接軸一(24)下方設置有連接軸二(25)，所述連接軸一(24)和連接軸二(25)通過聯軸器(27)固定連接，所述連接軸二(25)底部外側固定安裝有若干攪拌葉二(26)，所述攪拌葉二(26)位于絮凝沉淀區(6)底部出水口上方。
7.根據權利要求4所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述生物脫氮區(7)內側底部固定安裝有溫度傳感器(28)，所述溫度傳感器(28)和加熱片(35)電性連接。
8.根據權利要求4所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述連接管三中部固定安裝有氣閥。
9.根據權利要求4所述的一種生態安全緩沖區用污水深度處理的生態處理模塊，其特征在于：所述曝氣管(34)上開設有若干排氣孔，所述排氣孔內側設置有擋片。
發明內容
1.要解決的技術問題
本發明的目的在于提供一種生態安全緩沖區用污水深度處理的生態處理模塊，它可以實現，通過設置的靜置區、絮凝沉淀區和生物脫氮區，用于對尾水中所攜帶的污染物質進行去除，從而能夠?qū)ε欧诺奈菜M(jìn)行再次深度處理，使得處理后的尾水排放到生態安全緩沖區中，從而有效避免對生態安全緩沖區造成污染的情況發生。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。
一種生態安全緩沖區用污水深度處理的生態處理模塊，包括靜置區、絮凝沉淀區和生物脫氮區，所述靜置區一側上方固定安裝有進水管，所述靜置區上與進水管相對一側固定安裝有抽液管一，所述抽液管一一側固定安裝有水泵一，所述水泵一一側固定安裝有連接管一，所述絮凝沉淀區位于連接管一末端，所述絮凝沉淀區底部固定安裝有抽液管二，所述抽液管二外側中部固定安裝有給料泵，所述抽液管二一端固定安裝有壓濾機，所述壓濾機一側固定安裝有連接管二，所述連接管二外側中部固定安裝有水泵二，所述生物脫氮區位于連接管二一側，所述生物脫氮區上與連接管二相對一側下方固定安裝有出水管。
進一步的，所述靜置區內側上方固定安裝有篩網，所述篩網位于進水管進水口下方，所述靜置區內側篩網下方設置有砂石層，所述靜置區內側砂石層下方設置有活性炭過濾層。
進一步的，所述絮凝沉淀區上方一側固定安裝有投料斗一，所述絮凝沉淀區上方與投料斗一相對一側固定安裝有投料斗二，所述絮凝沉淀區內側中部設置有攪拌件，所述絮凝沉淀區內側中部壁體上固定安裝有導板。
進一步的，所述生物脫氮區底部鋪設有曝氣管，所述曝氣管一端固定安裝有防護箱，所述防護箱內側固定安裝有加熱片，所述防護箱底側固定安裝有連接管三，所述連接管三底部固定安裝有氣泵，所述生物脫氮區上方一側固定安裝有投料斗三，所述生物脫氮區上方中部固定安裝有氧氣觀測儀，所述生物脫氮區上與投料斗三相對一側固定安裝有PH儀。
進一步的，所述絮凝沉淀區底部一側固定安裝有液位傳感器，所述液位傳感器和水泵一電性連接。
進一步的，所述攪拌件包含有電動機，所述電動機固定安裝在絮凝沉淀區上方中部，所述電動機輸出端轉動連接有連接軸一，所述連接軸一外側設置有若干攪拌葉一，所述連接軸一下方設置有連接軸二，所述連接軸一和連接軸二通過聯軸器固定連接，所述連接軸二底部外側固定安裝有若干攪拌葉二，所述攪拌葉二位于絮凝沉淀區底部出水口上方。
進一步的，所述生物脫氮區內側底部固定安裝有溫度傳感器，所述溫度傳感器和加熱片電性連接。
進一步的，所述連接管三中部固定安裝有氣閥。
進一步的，所述曝氣管上開設有若干排氣孔，所述排氣孔內側設置有擋片。
3.有益效果
本發明的優點在于：
(1)本方案通過設置的靜置區、絮凝沉淀區和生物脫氮區，靜置區對尾水進行簡單凈化，然后通過對絮凝沉淀區內部添加磁性藥劑、絮凝劑和合成吸附劑，用于對水體含有重金屬以及含有的磷進行吸附，使得尾水中的污染物質去除工作，然后通過生物脫氮區對尾水中所攜帶的氨氮有機化合物去除，從而能夠?qū)ε欧诺奈菜M(jìn)行再次深度處理，使得處理后的尾水排放到生態安全緩沖區中，從而有效避免對生態安全緩沖區造成污染的情況發生。
(2)本方案通過設置的溫度傳感器、加熱片和氣泵等結構，在使用過程中，能夠根據生物菌的具體要求對水體內部環境進行實時把控，從而加快尾水內部所攜帶的污染物質進行凈化。
(3)本方案通過設置給料泵和壓濾機等結構，料泵通過抽液管二抽取絮凝沉淀區內部的尾水，并送到壓濾機中，壓濾機會對污染物質進行脫水，從而將污染物質提出，方便對污染物質進行清除工作，避免污染物質沉淀在沉淀池底部，從而不方便清理的問題。
（發明人：吳云波;吳偉;謝祥峰;陳思遠;陳朋利;李杰;王小祥）
