公布日：2023.02.03
申請日：2022.10.31
分類號：C02F1/16(2006.01)I;F28D21/00(2006.01)I;C02F103/18(2006.01)N
摘要
本發明公開了一種高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，預沉池的入口與旋流器來水管道的出口相連通，預沉池頂部側面的溢流口與噴淋塔下部側面上的進水口相連通；噴淋塔的底部為漿液儲存區，入口煙道的入口與主煙道相連通，入口煙道的出口與噴淋塔頂部的煙氣入口相連通；漿液儲存區的出口經一級漿液循環泵與一級噴淋層的噴淋管道母管相連通，漿液儲存區的出口經二級漿液循環泵與二級噴淋層的噴淋管道母管相連通；噴淋塔的煙氣出口與出口煙道的入口相連通，出口煙道的出口與主煙道相連通，漿液儲存區的底部出口與濃縮液排出泵相連通，該系統能夠?qū)崿F(xiàn)脫硫廢水的高效濃縮，且具有塔徑小、塔高低、阻力小及噴嘴和泵磨損小的特點。
權利要求書

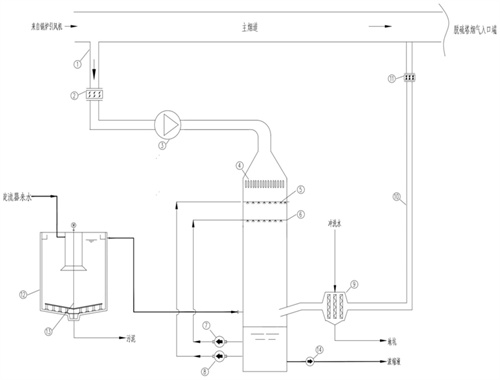

1.一種高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，包括主煙道、噴淋塔、旋流器來水管道、入口煙道(1)、二級漿液循環泵(7)、一級漿液循環泵(8)、出口煙道(10)、預沉池(12)及濃縮液排出泵(14)；預沉池(12)的入口與旋流器來水管道的出口相連通，預沉池(12)頂部側面的溢流口與噴淋塔下部側面上的進水口相連通；噴淋塔內自上至下依次設置有紊流裝置(4)、一級噴淋層(5)及二級噴淋層(6)，噴淋塔的底部為漿液儲存區，一級噴淋層(5)及二級噴淋層(6)上均布有空心錐碳化硅噴嘴；入口煙道(1)的入口與主煙道相連通，入口煙道(1)的出口與噴淋塔頂部的煙氣入口相連通；漿液儲存區的出口經一級漿液循環泵(8)與一級噴淋層(5)的噴淋管道母管相連通，漿液儲存區的出口經二級漿液循環泵(7)與二級噴淋層(6)的噴淋管道母管相連通；噴淋塔的煙氣出口與出口煙道(10)的入口相連通，出口煙道(10)的出口與主煙道相連通，漿液儲存區的底部出口與濃縮液排出泵(14)相連通。
2.根據權利要求1所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，預沉池(12)的內部設置有中心筒及刮泥機(13)，其中，中心筒的入口與旋流器來水管道的出口相連通。
3.根據權利要求2所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，刮泥機(13)的出口連接有石膏脫水機。
4.根據權利要求1所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，入口煙道(1)的出口依次經入口煙氣擋板門(2)及增壓風機(3)與噴淋塔頂部的煙氣入口相連通。
5.根據權利要求4所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，增壓風機(3)為動葉可調軸流式風機。
6.根據權利要求1所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，沿順煙氣流向，出口煙道(10)上依次設有水平除霧器(9)及出口煙氣擋板門(11)。
7.根據權利要求1所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，水平除霧器(9)布置于噴淋塔外。
8.根據權利要求1所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，其特征在于，還包括沖洗水來水管道、沖洗水系統及地坑，沖洗水來水管道經沖洗水系統與水平除霧器(9)的沖洗水入口相連通，水平除霧器(9)的沖洗水出口與地坑相連通。
發明內容
本發明的目的在于克服上述現有技術的缺點，提供了一種高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統，該系統能夠?qū)崿F(xiàn)脫硫廢水的高效濃縮，且具有塔徑小、塔高低、阻力小及噴嘴和泵磨損小的特點。
為達到上述目的，本發明所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統包括主煙道、噴淋塔、旋流器來水管道、入口煙道、二級漿液循環泵、一級漿液循環泵、出口煙道、預沉池及濃縮液排出泵；
預沉池的入口與旋流器來水管道的出口相連通，預沉池頂部側面的溢流口與噴淋塔下部側面上的進水口相連通；噴淋塔內自上至下依次設置有紊流裝置、一級噴淋層及二級噴淋層，噴淋塔的底部為漿液儲存區，一級噴淋層及二級噴淋層上均布有空心錐碳化硅噴嘴；入口煙道的入口與主煙道相連通，入口煙道的出口與噴淋塔頂部的煙氣入口相連通；漿液儲存區的出口經一級漿液循環泵與一級噴淋層的噴淋管道母管相連通，漿液儲存區的出口經二級漿液循環泵與二級噴淋層的噴淋管道母管相連通；噴淋塔的煙氣出口與出口煙道的入口相連通，出口煙道的出口與主煙道相連通，漿液儲存區的底部出口與濃縮液排出泵相連通。
預沉池的內部設置有中心筒及刮泥機，其中，中心筒的入口與旋流器來水管道的出口相連通。
刮泥機的出口連接有石膏脫水機。
入口煙道的出口依次經入口煙氣擋板門及增壓風機與噴淋塔頂部的煙氣入口相連通。
增壓風機為動葉可調軸流式風機。
沿順煙氣流向，出口煙道上依次設有水平除霧器及出口煙氣擋板門。
水平除霧器布置于噴淋塔外。
還包括沖洗水來水管道、沖洗水系統及地坑，沖洗水來水管道經沖洗水系統與水平除霧器的沖洗水入口相連通，水平除霧器的沖洗水出口與地坑相連通。
本發明具有以下有益效果：
本發明所述的高效順流噴淋型脫硫廢水低溫?zé)煔鉂饪s系統在具體操作時，通過采用高煙氣流速順流噴淋接觸、增設紊流裝置的方式實現煙氣與廢水的高效換熱傳質，氣流阻力降低，利于降低增壓風機電耗；噴淋塔塔徑可較同等煙氣量條件下逆流噴淋塔亦顯著減少，同時本發明設置廢水預沉池，預先去除絕大部分懸浮物后再進行濃縮，大大減輕對循環泵、噴嘴等的磨損，漿液存儲區無須設置攪拌設施。
（發明人：吳火強;毛進;劉成龍;王璟;李妮妮;徐韜;郭娉;周明飛;強雪妮）
