公布日：2023.04.04
申請日：2022.12.23
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/461(2023.01)N;C02F1/66(2023.01)N;C02F1/42(2023.01)N
摘要
本發明提供一種高鹽廢水處理系統和方法，包括：對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液；對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液；對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液；對所述高純度母液進行雙極膜電解。本發明提供的一種高鹽廢水處理系統和方法，是一種高效回收利用技術，可生產一定濃度的酸、堿產品，產品附加值高，存在顯著的經濟效益，實現廢水資源的循環利用，具有較好的推廣前景。
權利要求書
1.一種高鹽廢水處理方法，其特征在于，包括：對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液；對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液；對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液；對所述高純度母液進行雙極膜電解。
2.根據權利要求1所述的一種高鹽廢水處理方法，其特征在于，對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液，包括：對高鹽廢水自動添加液堿和精制藥劑調節PH；經多級過濾精制提純，得到較高純度的鹽水溶液。
3.根據權利要求1所述的一種高鹽廢水處理方法，其特征在于，對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液，包括：先采用膜法濃縮，再采用物理方法使鹽分和水分離，分離為高濃度鹽水濃縮液和高純度透析水；鹽水濃縮液經精密過濾凈化，得到較高純度的鹽水濃縮液。
4.根據權利要求1所述的一種高鹽廢水處理方法，其特征在于，對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液，包括：鹽水二次精制由離子交換樹脂塔組成的離子交換系統組成；鹽水濃縮液進入離子交換系統，經離子交換進一步除去鹽水中鈣、鎂、鐵重金屬離子；處理后的二次精制鹽水再次精密過濾凈化，得到高純度母液；其中，所述離子交換系統中三個樹脂塔串聯運行，每個樹脂塔都具有100％的交換能力；樹脂塔充填以苯乙烯和二乙烯共聚物為骨架帶氨基磷酸功能團的螯合樹脂；所述離子交換系統其交換能力有—定限制，在達到交換容器的80％前，就必須再生處理以恢復其交換能力；離子交換柱運行步驟為：鹽水倒空及置換，純水或純水加空氣反洗；用4％鹽酸再生；純水漂洗；用4％Na0H轉型；純鹽水漂洗；投入立交使用；每個交換柱根據工藝要求定期再生一次，再生之后串入流程后端運行。
5.根據權利要求1所述的一種高鹽廢水處理方法，其特征在于，對所述高純度母液進行雙極膜電解，包括：經過雙極膜電解發生相應的電極反應，當電流通過電極時，雙極膜能夠在水解離催化層中發生水解離，使得水分子在線地轉化為H+和OH-，并在電場的驅動下分別透過陽離子交換膜層及陰離子交換膜層，定向遷移至與雙極膜接觸的兩側溶液中；Na+以水合離子形式穿過陰離子交換膜定向遷移至陰極室，與在雙極膜產生的OH-離子結合生成氫氧化鈉，從陰極液管排出，在陰極室得到NaOH溶液；陰離子穿過陽離子交換膜定向遷移至陽極室，與在雙極膜產生的H+離子結合，生成硫酸從陽極液管排出，在陽極室得到酸溶液。
6.一種高鹽廢水處理系統，其特征在于，包括：鹽水一次精制裝置、濃縮處理裝置、鹽水二次精制裝置以及雙極膜電解裝置，所述鹽水一次精制裝置、濃縮處理裝置、鹽水二次精制裝置以及雙極膜電解裝置沿著高鹽廢水的處理方向依次連接；所述鹽水一次精制裝置，用于對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液；所述濃縮處理裝置，用于對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液；所述鹽水二次精制裝置，用于對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液；所述雙極膜電解裝置，用于對所述高純度母液進行雙極膜電解。
7.根據權利要求6所述的一種高鹽廢水處理系統，其特征在于，所述鹽水一次精制裝置，用于對高鹽廢水自動添加液堿和精制藥劑調節PH；經多級過濾精制提純，得到較高純度的鹽水溶液。
8.根據權利要求6所述的一種高鹽廢水處理系統，其特征在于，所述濃縮處理裝置，用于先采用膜法濃縮，再采用物理方法使鹽分和水分離，分離為高濃度鹽水濃縮液和高純度透析水；鹽水濃縮液經精密過濾凈化，得到較高純度的鹽水濃縮液。
9.根據權利要求6所述的一種高鹽廢水處理系統，其特征在于，所述鹽水二次精制裝置，用于鹽水二次精制由離子交換樹脂塔組成的離子交換系統組成；鹽水濃縮液進入離子交換系統，經離子交換進一步除去鹽水中鈣、鎂、鐵重金屬離子；處理后的二次精制鹽水再次精密過濾凈化，得到高純度母液；其中，所述離子交換系統中三個樹脂塔串聯運行，每個樹脂塔都具有100％的交換能力；樹脂塔充填以苯乙烯和二乙烯共聚物為骨架帶氨基磷酸功能團的螯合樹脂；所述離子交換系統其交換能力有—定限制，在達到交換容器的80％前，就必須再生處理以恢復其交換能力；離子交換柱運行步驟為：鹽水倒空及置換，純水或純水加空氣反洗；用4％鹽酸再生；純水漂洗；用4％Na0H轉型；純鹽水漂洗；投入立交使用；每個交換柱根據工藝要求定期再生一次，再生之后串入流程后端運行。
10.根據權利要求6所述的一種高鹽廢水處理系統，其特征在于，所述雙極膜電解裝置，用于經過雙極膜電解發生相應的電極反應，當電流通過電極時，雙極膜能夠在水解離催化層中發生水解離，使得水分子在線地轉化為H+和OH-，并在電場的驅動下分別透過陽離子交換膜層及陰離子交換膜層，定向遷移至與雙極膜接觸的兩側溶液中；Na+以水合離子形式穿過陰離子交換膜定向遷移至陰極室，與在雙極膜產生的OH-離子結合生成氫氧化鈉，從陰極液管排出，在陰極室得到NaOH溶液；陰離子穿過陽離子交換膜定向遷移至陽極室，與在雙極膜產生的H+離子結合，生成硫酸從陽極液管排出，在陽極室得到酸溶液。
發明內容
本發明的目的在于提供一種高鹽廢水處理系統和方法，以解決現有的高鹽廢水處理方法會產生二次污染，副產產品品質和附加值較低的問題。

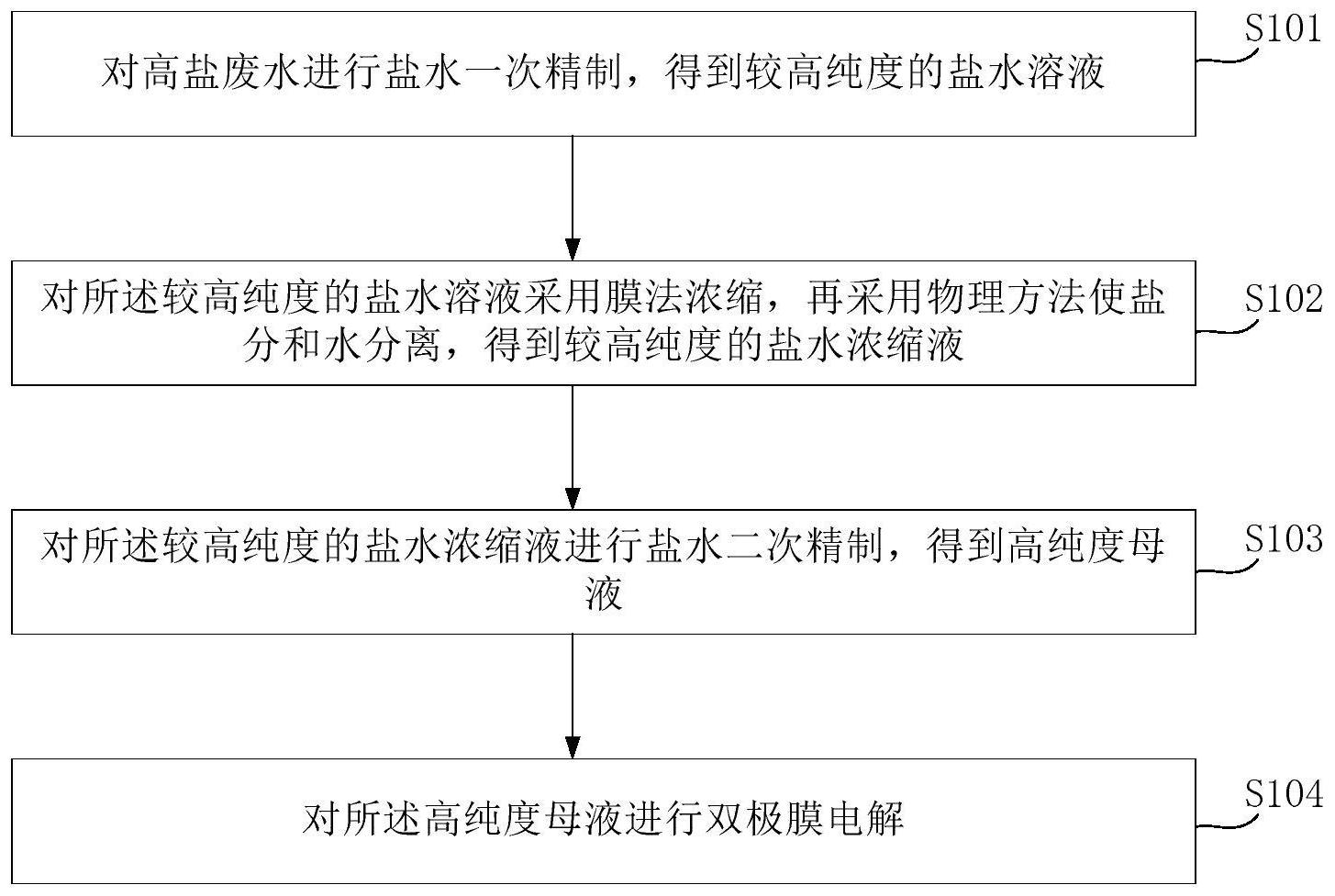

一方面，本發明提供一種高鹽廢水處理方法，包括：
對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液；
對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液；
對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液；
對所述高純度母液進行雙極膜電解。
進一步地，對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液，包括：
對高鹽廢水自動添加液堿和精制藥劑調節PH；
經多級過濾精制提純，得到較高純度的鹽水溶液。
進一步地，對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液，包括：
先采用膜法濃縮，再采用物理方法使鹽分和水分離，分離為高濃度鹽水濃縮液和高純度透析水；
鹽水濃縮液經精密過濾凈化，得到較高純度的鹽水濃縮液。
進一步地，對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液，包括：
鹽水二次精制由離子交換樹脂塔組成的離子交換系統組成；鹽水濃縮液進入離子交換系統，經離子交換進一步除去鹽水中鈣、鎂、鐵重金屬離子；
處理后的二次精制鹽水再次精密過濾凈化，得到高純度母液；
其中，所述離子交換系統中三個樹脂塔串聯運行，每個樹脂塔都具有100％的交換能力。樹脂塔充填以苯乙烯和二乙烯共聚物為骨架帶氨基磷酸功能團的螯合樹脂；
離子交換樹脂其交換能力有—定限制，在達到交換容器的80％前，就必須再生處理以恢復其交換能力。離子交換柱運行步驟為：鹽水倒空及置換，純水或純水加空氣反洗；用4％鹽酸再生；純水漂洗；用4％Na0H轉型；純鹽水漂洗；投入立交使用；每個交換柱根據工藝要求定期再生一次，再生之后串入流程后端運行。
進一步地，對所述高純度母液進行雙極膜電解，包括：
經過雙極膜電解發生相應的電極反應，當電流通過電極時，雙極膜能夠在水解離催化層中發生水解離，使得水分子在線的轉化為H+和OH-，并在電場的驅動下分別透過陽離子交換膜層及陰離子交換膜層，定向遷移至與雙極膜接觸的兩側溶液中；
Na+以水合離子形式穿過陰離子交換膜定向遷移至陰極室，與在雙極膜產生的OH-離子結合生成氫氧化鈉，從陰極液管排出，在陰極室得到NaOH溶液；
陰離子穿過陽離子交換膜定向遷移至陽極室，與在雙極膜產生的H+離子結合，生成硫酸從陽極液管排出，在陽極室得到酸溶液。
另一方面，本發明提供一種高鹽廢水處理系統，包括：鹽水一次精制裝置、濃縮處理裝置、鹽水二次精制裝置以及雙極膜電解裝置，所述鹽水一次精制裝置、濃縮處理裝置、鹽水二次精制裝置以及雙極膜電解裝置沿著高鹽廢水的處理方向依次連接；
所述鹽水一次精制裝置，用于對高鹽廢水進行鹽水一次精制，得到較高純度的鹽水溶液；
所述濃縮處理裝置，用于對所述較高純度的鹽水溶液采用膜法濃縮，再采用物理方法使鹽分和水分離，得到較高純度的鹽水濃縮液；
所述鹽水二次精制裝置，用于對所述較高純度的鹽水濃縮液進行鹽水二次精制，得到高純度母液；
所述雙極膜電解裝置，用于對所述高純度母液進行雙極膜電解。
進一步地，所述鹽水一次精制裝置，用于對高鹽廢水自動添加液堿和精制藥劑調節PH；經多級過濾精制提純，得到較高純度的鹽水溶液。
進一步地，所述濃縮處理裝置，用于先采用膜法濃縮，再采用物理方法使鹽分和水分離，分離為高濃度鹽水濃縮液和高純度透析水；鹽水濃縮液經精密過濾凈化，得到較高純度的鹽水濃縮液。
進一步地，所述鹽水二次精制裝置，用于鹽水二次精制由離子交換樹脂塔組成的離子交換系統組成；鹽水濃縮液進入離子交換系統，經離子交換進一步除去鹽水中鈣、鎂、鐵重金屬離子；處理后的二次精制鹽水再次精密過濾凈化，得到高純度母液；其中，所述離子交換系統中三個樹脂塔串聯運行，每個樹脂塔都具有100％的交換能力；樹脂塔充填以苯乙烯和二乙烯共聚物為骨架帶氨基磷酸功能團的螯合樹脂；所述離子交換系統其交換能力有—定限制，在達到交換容器的80％前，就必須再生處理以恢復其交換能力；離子交換柱運行步驟為：鹽水倒空及置換，純水或純水加空氣反洗；用4％鹽酸再生；純水漂洗；用4％Na0H轉型；純鹽水漂洗；投入立交使用；每個交換柱根據工藝要求定期再生一次，再生之后串入流程后端運行。
進一步地，所述雙極膜電解裝置，用于經過雙極膜電解發生相應的電極反應，當電流通過電極時，雙極膜能夠在水解離催化層中發生水解離，使得水分子在線地轉化為H+和OH-，并在電場的驅動下分別透過陽離子交換膜層及陰離子交換膜層，定向遷移至與雙極膜接觸的兩側溶液中；Na+以水合離子形式穿過陰離子交換膜定向遷移至陰極室，與在雙極膜產生的OH-離子結合生成氫氧化鈉，從陰極液管排出，在陰極室得到NaOH溶液；陰離子穿過陽離子交換膜定向遷移至陽極室，與在雙極膜產生的H+離子結合，生成硫酸從陽極液管排出，在陽極室得到酸溶液。
本發明的有益效果如下：本發明提供的一種高鹽廢水處理系統和方法，通過自主研發低濃度鹽水溶液的梯度回收技術，采用多級回收高鹽水溶液，大幅度提高鹽水溶液濃度，通過多級梯度回收高濃度鹽水替代膜濃縮精制方案，減少濃縮成本；通過自主研發高濃度鹽水溶液的一次、二次精制凈化技術，工藝簡化，高效，使電解前鹽水滿足進電解槽的高純度要求；通過自主開發高效電流轉化的雙極膜及應用技術，通過增強雙極膜的跨膜電壓降、水解離速率、膜層穩定性、耐酸堿及耐溫性等性能，使雙極膜結構緊密、具有極好的化學穩定性和機械穩定性，而且制作成本較低。實現雙極膜電解的高效率、低電耗，獲得較高濃度和純度的產品(氫氧化鈉和硫酸)；高鹽廢水的回收利用技術實現DCS電腦集成控制，自動化生產，快速響應，實現穩定的生產工藝控制，降低勞動強度，改善工作環境。本發明提供的一種高鹽廢水處理系統和方法，技術難度低，是一種高效回收利用技術，可生產一定濃度的酸、堿產品，產品附加值高，存在顯著的經濟效益，實現廢水資源的循環利用，適用領域廣泛，具有較好的推廣前景。
（發明人：韓金林;孫林清）
