公布日:2023.04.04
申請日:2023.01.10
分類號:C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/28(2023.01)N;C02F1/66(2023.01)N;C02F1/40(2023.01)N;C02F1/461(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提供一種松香廢水處理系統及方法,包括依次設置的預處理機構、厭氧沉淀機構、好氧沉淀機構、鐵碳微電解機構和吸附過濾機構;厭氧池進水口與預處理機構出水口連通,厭氧池出水口與第一沉淀池進水口連通,第一沉淀池還通過第一污泥回流泵連通厭氧池;好氧池進水口與第一沉淀池出水口連通,好氧池出水口與第二沉淀池進水口連通,第二沉淀池還通過第二污泥回流泵連通好氧池;自電解填料反應器設在自電解反應池內,自電解反應池進水口與第二沉淀池出水口連通,自電解反應池出水口與第三沉淀池進水口連通;膜組器設在膜池內,膜池與第三沉淀池出水口連通,膜組器的產水管連通有抽吸泵。其解決松香廢水偏酸性、含油量大、生化性差、色度大的問題。
權利要求書

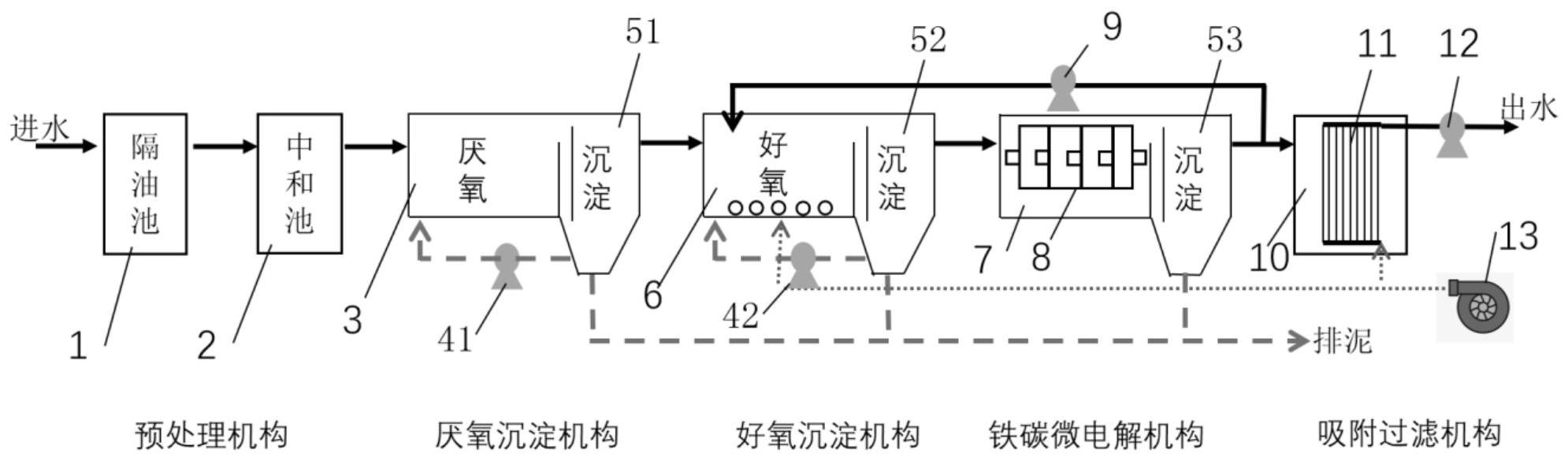

1.一種松香廢水處理系統,其特征在于,包括依次設置的預處理機構、厭氧沉淀機構、好氧沉淀機構、鐵碳微電解機構和吸附過濾機構;所述厭氧沉淀機構包括厭氧池(3)和第一沉淀池(51),所述厭氧池(3)的進水口與所述預處理機構的出水口連通,所述厭氧池(3)的出水口與所述第一沉淀池(51)的進水口連通,所述第一沉淀池(51)還通過第一污泥回流泵(41)連通所述厭氧池(3);所述好氧沉淀機構包括好氧池(6)和第二沉淀池(52),所述好氧池(6)的進水口與所述第一沉淀池(51)的出水口連通,所述好氧池(6)的出水口與所述第二沉淀池(52)的進水口連通,所述第二沉淀池(52)還通過第二污泥回流泵(42)連通所述好氧池(6);所述鐵碳微電解機構包括自電解反應池(7)、自電解填料反應器(8)和第三沉底池(53),所述自電解填料反應器(8)設置在所述自電解反應池(7)內,所述自電解填料反應器(8)用于填充鐵碳填料,所述自電解反應池(7)的進水口與所述第二沉淀池(52)的出水口連通,所述自電解反應池(7)的出水口與所述第三沉淀池(53)的進水口連通;所述吸附過濾機構包括膜池(10)和膜組器(11),所述膜組器(11)設置在所述膜池(10)內,所述膜池(10)與所述第三沉淀池(53)的出水口連通,所述膜組器(11)的產水管連通有抽吸泵(12)。
2.根據權利要求1所述的松香廢水處理系統,其特征在于:所述膜組器(11)采用平板陶瓷膜或有機膜。
3.根據權利要求2所述的松香廢水處理系統,其特征在于:所述平板陶瓷膜的過濾孔徑為50~100nm。
4.根據權利要求1所述的松香廢水處理系統,其特征在于:所述第一沉淀池(51)采用斜管或斜板沉淀池,表面負荷為1.5m3/㎡/h。
5.根據權利要求1-4任一項所述的松香廢水處理系統,其特征在于:還包括曝氣裝置(13),所述曝氣裝置(13)分別連通所述好氧池(6)和膜池(10),所述曝氣裝置(13)為風機或氣泵。
6.根據權利要求5所述的松香廢水處理系統,其特征在于,還包括清水回流泵(9),所述清水回流泵(9)的一端連通所述第三沉淀池(53)的出水口,所述清水回流泵(9)的另一端連通所述好氧池(6),使得能夠?qū)⑺龅谌恋沓?/span>(53)的一部分出水引入所述好氧池(6)。
7.根據權利要求6所述的松香廢水處理系統,其特征在于:所述預處理機構包括隔油池(1)和中和池(2),所述隔油池(1)的進水口用于松香廢水流入,所述隔油池(1)的出水口與所述中和池(2)的進水口連通,所述中和池(2)的出水口與所述厭氧池(3)的進水口連通。
8.一種松香廢水處理方法,采用如權利要求7所述的松香廢水處理系統,其特征在于,包括以下步驟:S1、將松香廢水引入隔油池(1)進行除油操作,經除油操作后的松香廢水引入中和池(2);S2、在中和池(2)中投加堿使原水pH調節至5~7;S3、將中和池(2)內的污水引入?yún)捬醭?/span>(3),經厭氧生化處理后引入第一沉淀池(51),經第一沉淀池(51)沉淀后引入好氧池(6),第一沉淀池(51)內的污泥一部分通過第一污泥回流泵(41)引入?yún)捬醭?/span>(3),另一部分污泥積累到預定數量后從第一沉淀池(51)的底部排出;S4、采用曝氣裝置(13)向好氧池(6)供氣,使好氧池(6)內溶解氧濃度大于1mg/L,好氧生化HRT不小于90h;好氧生化處理后的污水引入第二沉淀池(52),經第二沉淀池(52)沉淀后引入自電解反應池(7),第二沉淀池(52)內的污泥一部分通過第二污泥回流泵(42)引入好氧池(6),另一部分污泥積累到預定數量后從第二沉淀池(52)的底部排出;S5、在自電解填料反應器(8)填充鐵碳填料,對自電解反應池(7)內的污水進行微電解處理,然后將經微電解處理后的污水引入第三沉淀池(53),經第三沉淀池(53)沉淀后一部分通過清水回流泵(9)引入好氧池(6),另一部分引入膜池(10),第三沉淀池(53)內的污泥積累到預定數量后從第三沉淀池(53)的底部排出;S6、往膜池(10)內投加粉末活性炭或小于5mm粒徑的顆粒活性炭,采用膜組器(11)對膜池(10)內的水進行過濾,膜組器(11)的產水通過抽吸泵(12)產出;其中,膜組器(11)下部設有曝氣吹掃裝置,由曝氣裝置(13)向曝氣吹掃裝置供氣,曝氣吹掃裝置進行間歇曝氣。
9.根據權利要求8所述的松香廢水處理方法,其特征在于:在厭氧池(3)進行厭氧生化處理過程中,厭氧生化HRT為72h,污泥濃度大于10000mg/L,厭氧池(3)的出水COD為1600~2000mg/L。
10.根據權利要求8所述的松香廢水處理方法,其特征在于:在好氧生化處理過程中污泥回流比為50%~150%。
發明內容
基于此,本發明的目的在于提供一種松香廢水處理系統,其解決了松香廢水偏酸性、含油量大、生化性差、色度大的問題。為實現上述目的,本發明的技術方案如下:
一種松香廢水處理系統,包括依次設置的預處理機構、厭氧沉淀機構、好氧沉淀機構、鐵碳微電解機構和吸附過濾機構;
所述厭氧沉淀機構包括厭氧池和第一沉淀池,所述厭氧池的進水口與所述預處理機構的出水口連通,所述厭氧池的出水口與所述第一沉淀池的進水口連通,所述第一沉淀池還通過第一污泥回流泵連通所述厭氧池;
所述好氧沉淀機構包括好氧池和第二沉淀池,所述好氧池的進水口與所述第一沉淀池的出水口連通,所述好氧池的出水口與所述第二沉淀池的進水口連通,所述第二沉淀池還通過第二污泥回流泵連通所述好氧池;
所述鐵碳微電解機構包括自電解反應池、自電解填料反應器和第三沉底池,所述自電解填料反應器設置在所述自電解反應池內,所述自電解填料反應器用于填充鐵碳填料,所述自電解反應池的進水口與所述第二沉淀池的出水口連通,所述自電解反應池的出水口與所述第三沉淀池的進水口連通;
所述吸附過濾機構包括膜池和膜組器,所述膜組器設置在所述膜池內,所述膜池與所述第三沉淀池的出水口連通,所述膜組器的產水管連通有抽吸泵。
進一步地,所述膜組器采用平板陶瓷膜或有機膜。
進一步地,所述平板陶瓷膜的過濾孔徑為50~100nm。
進一步地,所述第一沉淀池采用斜管沉淀池或斜板沉淀池,沉淀池的表面負荷為1.5m3/㎡/h。
進一步地,所述的松香廢水處理系統還包括曝氣裝置,所述曝氣裝置分別連通所述好氧池和膜池,所述曝氣裝置為風機或氣泵。
進一步地,所述松香廢水處理系統還包括清水回流泵,所述清水回流泵的一端連通所述第三沉淀池的出水口,所述清水回流泵的另一端連通所述好氧池,使得能夠?qū)⑺龅谌恋沓氐囊徊糠殖鏊胨龊醚醭亍?/span>
進一步地,所述預處理機構包括隔油池和中和池,所述隔油池的進水口用于松香廢水流入,所述隔油池的出水口與所述中和池的進水口連通,所述中和池的出水口與所述厭氧池的進水口連通。
根據本發明的另一方面,提供一種松香廢水處理方法,采用上述松香廢水處理系統,該方法包括以下步驟:
S1、將松香廢水引入隔油池進行除油操作,經除油操作后的松香廢水引入中和池;
S2、在中和池中投加堿使原水pH調節至5~7;
S3、將中和池內的污水引入?yún)捬醭,?jīng)厭氧生化處理后引入第一沉淀池,經第一沉淀池沉淀后引入好氧池,第一沉淀池內的污泥一部分通過第一污泥回流泵引入?yún)捬醭兀硪徊糠治勰喾e累到預定數量后從第一沉淀池的底部排出;
S4、采用曝氣裝置向好氧池供氣,使好氧池內溶解氧濃度大于1mg/L,好氧生化HRT不小于90h;
好氧生化處理后的污水引入第二沉淀池,經第二沉淀池沉淀后引入自電解反應池,第二沉淀池內的污泥一部分通過第二污泥回流泵引入好氧池,另一部分污泥積累到預定數量后從第二沉淀池的底部排出;
S5、在自電解填料反應器填充鐵碳填料,對自電解反應池內的污水進行微電解處理,然后將經微電解處理后的污水引入第三沉淀池,經第三沉淀池沉淀后一部分通過清水回流泵引入好氧池,另一部分引入膜池,第三沉淀池內的污泥積累到預定數量后從第三沉淀池的底部排出;
S6、往膜池內投加粉末活性炭或小于5mm粒徑的顆;钚蕴,采用膜組器對膜池內的水進行過濾,膜組器的產水通過抽吸泵產出;其中,膜組器下部設有曝氣吹掃裝置,由曝氣裝置向曝氣吹掃裝置供氣,曝氣吹掃裝置進行間歇曝氣。
進一步地,在厭氧池進行厭氧生化處理過程中,厭氧生化HRT為72h,污泥濃度大于10000mg/L,厭氧池的出水COD為1600~2000mg/L。
進一步地,在好氧生化處理過程中污泥回流比為50%~150%。
本發明的有益效果是:
本發明的松香廢水處理系統及方法,全過程處理松香廢水中的各個污染指標,解決松香廢水偏酸性、含油量大、生化性差、色度大等問題。
多機構系統處理松香廢水中的不同污染組份,各機構依次為下一機構的有效處理提供前置有利條件,有效解決了松香廢水難處理、出水COD不達標、色度大等問題。其工藝簡單,可靠性高。
厭氧沉淀機構,獨立設置沉淀池,規避了傳統生化系統好氧和厭氧污泥種群難以分離的缺點,強化了厭氧環境,獨立的厭氧微生物可最大程度的發揮厭氧反應的作用。
后置鐵碳微電解機構(自電解機構)處理好氧沉淀機構的出水,將好氧無法去除的難降解有機物進一步分解,或轉化為小分子有機物,再部分回流至前端好氧機構,解決了傳統微電解反應作為生化處理前置工藝而通常僅適用于低濃度難降解有機物處理的場合的問題。
吸附過濾機構有效的保障了最終出水水質,解決了傳統MBR工藝通量小,處理工業廢水效果差的問題。
(發明人:張勇;秦鍵濱;秦玉蘭;唐文偉;涂廣軍;陳澤鳳;廖全章;樊曉麗)
