公布日：2023.12.29

申請日：2023.10.09

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B02C18/10(2006.01)I;B02C18/18(2006.01)I;B02C18/16(2006.01)I

摘要

本發明公開了一種氰化鈉廢水循環處理設備，涉及污水處理領域，通過設置減震彈簧，帶動刀板進行運動，對刀板進行保護，防止在堅硬的物體遇到刀板時造成刀板的損壞，使破碎機構無法進行正常工作，影響工作效率，設置刮壁機構，在工作中保證了破碎倉內壁的整潔度，防止沾附的物體長時間不清理導致清理難度加大，設置攪拌電機，使污水與藥劑充分反應，同時加快反應效率，節省處理時間，同時防護塊在轉動過程中對連接處進行保護，防止沉淀出的砂石進入間隙，影響攪拌電機的正常工作，對攪拌電機具有保護作用，通過設置分離機構，使泥沙與水分離，保證分離倉內部的污水處理可以持續的進行，提高工作效率。

權利要求書

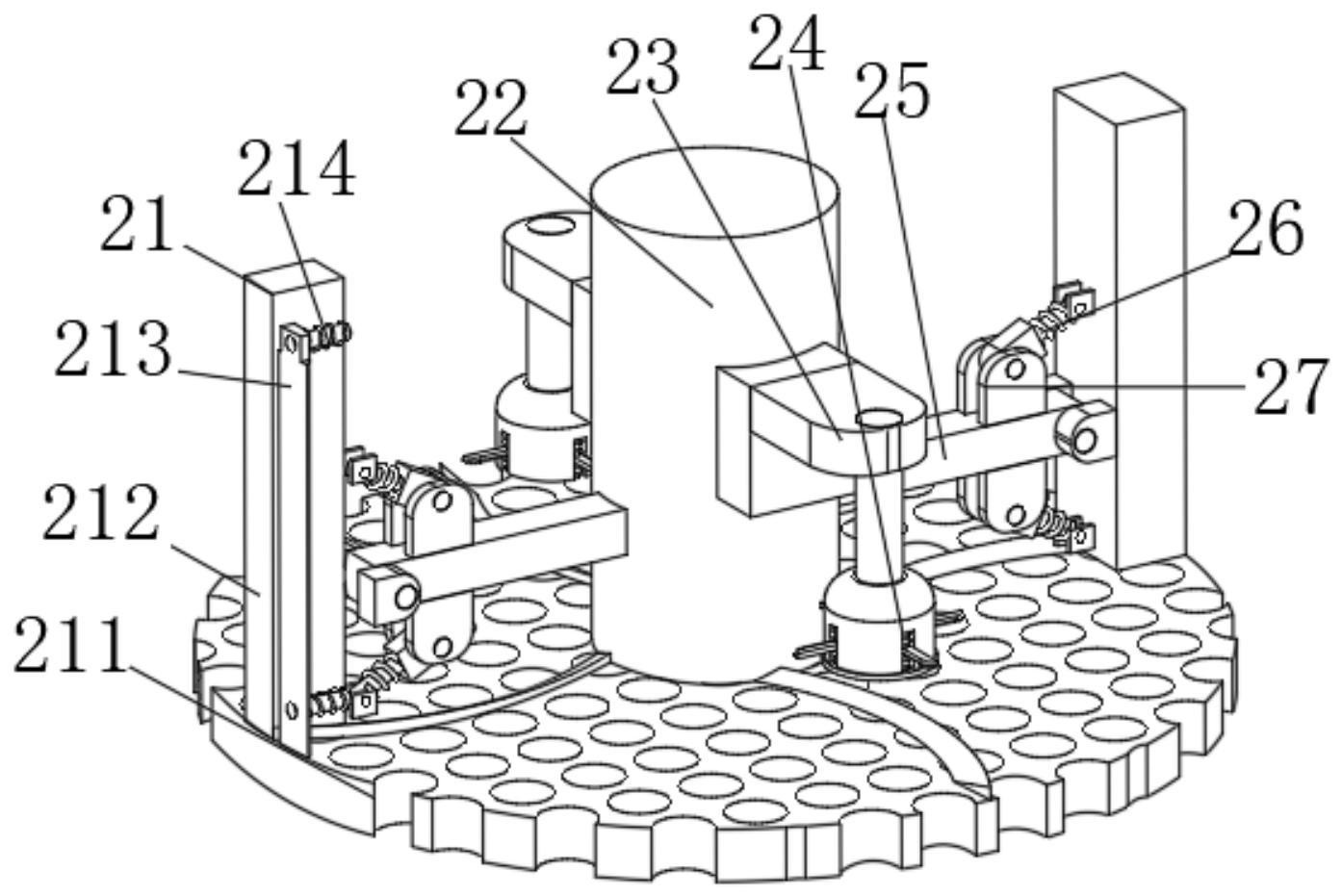

1.一種氰化鈉廢水循環處理設備，包括防護機構(1)，所述防護機構(1)的內壁固定連接有研磨機構(2)，所述防護機構(1)的底部固定連接有分離機構(4)，所述分離機構(4)的內壁固定連接有攪拌機構(3)，所述研磨機構(2)包括轉軸(22)，所述轉軸(22)的外表面對稱設置有連接板(23)，所述連接板(23)靠近轉軸(22)的一端與轉軸(22)的外表面固定連接，所述轉軸(22)的外表面對稱設置有連接桿(25)，所述連接桿(25)靠近轉軸(22)的一端與轉軸(22)的外表面固定連接，所述連接桿(25)的外表面對稱設置有連接塊(27)，所述連接塊(27)的相對側與連接桿(25)的外表面固定連接，所述連接塊(27)的內壁轉動連接有彈簧壓桿(26)，其特征在于，還包括；刮壁機構(21)，包括與彈簧壓桿(26)遠離連接塊(27)的一端固定連接的刮倉(212)，所述刮倉(212)的底部設置有篩板(211)，所述篩板(211)的頂部與刮倉(212)的底部相貼合，所述刮倉(212)的內壁對稱設置有緩沖彈簧(214)，所述緩沖彈簧(214)靠近刮倉(212)的一端與刮倉(212)的內壁固定連接，所述緩沖彈簧(214)遠離刮倉(212)的一端固定連接有刮板(213)；破碎機構(24)，包括與連接板(23)的底部固定連接的連接頭(244)，所述連接頭(244)的內壁對稱設置有滑桿(242)，所述滑桿(242)的兩端與連接頭(244)的內壁固定連接，所述滑桿(242)的外表面滑動連接有刀板(243)，所述刀板(243)的外表面對稱設置有減震彈簧(241)，所述減震彈簧(241)靠近刀板(243)的一端與刀板(243)的外表面固定連接。

2.根據權利要求1所述的一種氰化鈉廢水循環處理設備，其特征在于：所述防護機構(1)包括破碎電機(11)，所述破碎電機(11)的底部固定連接有破碎倉(12)，所述破碎倉(12)的底部固定連接有底板(13)。

3.根據權利要求2所述的一種氰化鈉廢水循環處理設備，其特征在于：所述破碎倉(12)的內壁與篩板(211)的外表面固定連接，所述破碎電機(11)的底部與轉軸(22)的頂部固定連接。

4.根據權利要求1所述的一種氰化鈉廢水循環處理設備，其特征在于：所述攪拌機構(3)包括攪拌電機(31)，所述攪拌電機(31)的頂部固定連接有連接柱(35)，所述連接柱(35)的外表面對稱設置有連接軸(34)，所述連接軸(34)靠近連接柱(35)的一端與連接柱(35)的外表面固定連接，所述連接軸(34)遠離連接柱(35)的一端轉動連接有攪板(33)，所述攪板(33)的內壁對稱設置有攪輪(36)，所述攪輪(36)的兩端與攪板(33)的內壁轉動連接，所述連接柱(35)的外表面對稱設置有固定塊(37)，所述固定塊(37)的底部固定連接有聚沙機構(38)，所述固定塊(37)的外表面對稱設置有防護塊(32)，所述防護塊(32)的內壁與固定塊(37)的外表面固定連接。

5.根據權利要求4所述的一種氰化鈉廢水循環處理設備，其特征在于：所述聚沙機構(38)包括固定板(384)，所述固定板(384)的外表面對稱設置有緩沖桿(383)，所述緩沖桿(383)靠近固定板(384)的一端與固定板(384)的外表面固定連接，所述緩沖桿(383)遠離固定板(384)的一端固定連接有緩沖板(382)，所述緩沖板(382)的外表面固定連接有上沙塊(381)。

6.根據權利要求1所述的一種氰化鈉廢水循環處理設備，其特征在于：所述分離機構(4)包括分離倉(44)，所述分離倉(44)的內壁對稱設置有控制塊(46)，所述控制塊(46)的底部與分離倉(44)的內壁固定連接，所述控制塊(46)的外表面對稱設置有絞龍軸(47)，所述絞龍軸(47)的底部與控制塊(46)的外表面轉動連接，所述控制塊(46)的外表面對稱設置有出砂筒(45)，所述出砂筒(45)的底部與控制塊(46)的外表面固定連接，所述分離倉(44)的內壁固定連接有濾板(43)，所述分離倉(44)的外表面固定連接有防濺板(42)，所述分離倉(44)的外表面固定連接有收集倉(41)。

7.根據權利要求6所述的一種氰化鈉廢水循環處理設備，其特征在于：所述分離倉(44)的頂部與底板(13)的底部固定連接，所述分離倉(44)的內壁與攪拌電機(31)的底部固定連接。

發明內容

針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：一種氰化鈉廢水循環處理設備，包括防護機構，所述防護機構的內壁固定連接有研磨機構，所述防護機構的底部固定連接有分離機構，所述分離機構的內壁固定連接有攪拌機構，所述研磨機構包括轉軸，所述轉軸的外表面對稱設置有連接板，所述連接板靠近轉軸的一端與轉軸的外表面固定連接，所述轉軸的外表面對稱設置有連接桿，所述連接桿靠近轉軸的一端與轉軸的外表面固定連接，所述連接桿的外表面對稱設置有連接塊，所述連接塊的相對側與連接桿的外表面固定連接，所述連接塊的內壁轉動連接有彈簧壓桿，還包括，刮壁機構，包括與彈簧壓桿遠離連接塊的一端固定連接的刮倉，所述刮倉的底部設置有篩板，所述篩板的頂部與刮倉的底部相貼合，所述刮倉的內壁對稱設置有緩沖彈簧，所述緩沖彈簧靠近刮倉的一端與刮倉的內壁固定連接，所述緩沖彈簧遠離刮倉的一端固定連接有刮板，破碎機構，包括與連接板的底部固定連接的連接頭，所述連接頭的內壁對稱設置有滑桿，所述滑桿的兩端與連接頭的內壁固定連接，所述滑桿的外表面滑動連接有刀板，所述刀板的外表面對稱設置有減震彈簧，所述減震彈簧靠近刀板的一端與刀板的外表面固定連接，所述防護機構包括破碎電機，所述破碎電機的底部固定連接有破碎倉，所述破碎倉的底部固定連接有底板，所述破碎倉的內壁與篩板的外表面固定連接，所述破碎電機的底部與轉軸的頂部固定連接，工作過程中，破碎電機帶動轉軸轉動對藥劑粉中存在的結塊進行破碎，此時轉軸轉動帶動連接板轉動，從而帶動破碎機構轉動，破碎機構中的刀板對結塊進行粉碎工作，當遇到堅硬雜物或者結塊時，減震彈簧帶動刀板進行運動，對刀板進行保護，同時刮壁機構在破碎機構工作的同時，連接桿帶動刮壁機構工作，此時刮板對破碎倉的內壁進行清理，當遇到沾附程度高的物體時，緩沖彈簧帶動刮板移動，對刮板進行保護，隨后更為堅固的刮倉再次對物體進行清理，彈簧壓桿對刮倉進行壓迫，保證清理效果，篩板將破碎后達到標準的藥劑投入下一步工序。

進一步的，所述攪拌機構包括攪拌電機，所述攪拌電機的頂部固定連接有連接柱，所述連接柱的外表面對稱設置有連接軸，所述連接軸靠近連接柱的一端與連接柱的外表面固定連接，所述連接軸遠離連接柱的一端轉動連接有攪板，所述攪板的內壁對稱設置有攪輪，所述攪輪的兩端與攪板的內壁轉動連接，所述連接柱的外表面對稱設置有固定塊，所述固定塊的底部固定連接有聚沙機構，所述固定塊的外表面對稱設置有防護塊，所述防護塊的內壁與固定塊的外表面固定連接，在工作過程中，通過攪拌電機帶動連接柱轉動從而帶動攪板轉動，使攪板內的攪輪帶動水流轉動，使污水與藥劑充分反應，同時加快反應效率，節省處理時間，同時防護塊在轉動過程中對連接處進行保護，防止沉淀出的砂石進入間隙，影響攪拌電機的正常工作。

進一步的，所述聚沙機構包括固定板，所述固定板的外表面對稱設置有緩沖桿，所述緩沖桿靠近固定板的一端與固定板的外表面固定連接，所述緩沖桿遠離固定板的一端固定連接有緩沖板，所述緩沖板的外表面固定連接有上沙塊，在工作中，通過攪拌電機的帶動轉動，在藥劑與污水的反應中，將會沉淀出大量的泥沙，防止泥沙堆積在中心處影響分離工作的正常進行，此時聚沙機構在轉動過程中通過上沙塊將泥沙帶動到指定位置，同時在泥沙過多時，緩沖桿此時進行緩沖。

進一步的，所述分離機構包括分離倉，所述分離倉的內壁對稱設置有控制塊，所述控制塊的底部與分離倉的內壁固定連接，所述控制塊的外表面對稱設置有絞龍軸，所述絞龍軸的底部與控制塊的外表面轉動連接，所述控制塊的外表面對稱設置有出砂筒，所述出砂筒的底部與控制塊的外表面固定連接，所述分離倉的內壁固定連接有濾板，所述分離倉的外表面固定連接有防濺板，所述分離倉的外表面固定連接有收集倉，所述分離倉的頂部與底板的底部固定連接，所述分離倉的內壁與攪拌電機的底部固定連接，在工作過程中，通過控制塊帶動絞龍軸轉動，將分離倉底部沉淀出的泥沙通過出砂筒帶出分離倉中，保證分離工作的持續進行，同時當水流達到一定程度時，處理后的污水通過濾板進入收集倉中，使泥沙與水分離。

本發明的有益效果如下：

1.本發明通過設置減震彈簧，帶動刀板進行運動，對刀板進行保護，防止在堅硬的物體遇到刀板時造成刀板的損壞，使破碎機構無法進行正常工作，影響工作效率。

2.本發明通過設置刮壁機構，在工作中保證了破碎倉內壁的整潔度，防止沾附的物體長時間不清理導致清理難度加大。

3.本發明通過設置攪拌電機，使污水與藥劑充分反應，同時加快反應效率，節省處理時間，同時防護塊在轉動過程中對連接處進行保護，防止沉淀出的砂石進入間隙，影響攪拌電機的正常工作，對攪拌電機具有保護作用。

4.本發明通過設置分離機構，使泥沙與水分離，保證分離倉內部的污水處理可以持續的進行，提高工作效率。

（發明人：褚文超;陸廣美;任建華;周國平;孫斌;李興生）
