公布日：2023.11.10
申請日：2023.08.18
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F1/00(2023.01)I;C02F103/20(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種養殖污水處理裝置，所述養殖污水處理裝置包括依次連接的過濾裝置、厭氧反應器、第一連通部、缺氧反應器、第二連通部、好氧反應器、第三連通部和沉淀池，所述第三連通部具有連接所述好氧反應器和所述沉淀池的第一連通狀態和連接所述好氧反應器和所述缺氧反應器的第二連通狀態，以將所述好氧反應器中反應后的污水轉移至所述沉淀池或者將所述好氧反應器中反應后的污水轉移至所述缺氧反應器。本發明提供的養殖污水處理裝置可以實現污廢水的循環回流，進行循環脫氮除磷，從而提高脫氮除磷的效果。
權利要求書
1.一種養殖污水處理裝置，其特征在于，所述養殖污水處理裝置包括依次連接的過濾裝置、厭氧反應器、第一連通部、缺氧反應器、第二連通部、好氧反應器、第三連通部和沉淀池；其中，所述第一連通部連接所述厭氧反應器和所述缺氧反應器，以將所述厭氧反應器中反應后的污水轉移至所述缺氧反應器；所述第二連通部連接所述缺氧反應器和所述好氧反應器，以將所述缺氧反應器中反應后的污水轉移至所述好氧反應器；所述第三連通部具有連接所述好氧反應器和所述沉淀池的第一連通狀態和連接所述好氧反應器和所述缺氧反應器的第二連通狀態，以將所述好氧反應器中反應后的污水轉移至所述沉淀池或者將所述好氧反應器中反應后的污水轉移至所述缺氧反應器。
2.如權利要求1所述的養殖污水處理裝置，其特征在于，所述第一連通部包括依次連接的第一抽管、第一抽泵和第一通管，所述第二連通部包括依次連接的第二抽管、第二抽泵和第二通管，所述第三連通部包括依次連接的第三抽管、第三抽泵和第三通管，所述第三通管上設有轉接裝置，所述第三通管可通過所述轉接裝置具有連接第三抽泵和沉淀池的第一連通狀態和連接第三抽泵和缺氧反應器的第二連通狀態。
3.如權利要求2所述的養殖污水處理裝置，其特征在于，所述轉接裝置包括三通閥，所述三通閥具有一個入口端和兩個出口端，所述第三通管包括第一管段、第二管段和第三管段；其中，所述第一管段的一管口連接第三抽泵，所述第一管段的另一管口連接所述三通閥的入口端；所述第二管段的一管口連接所述三通閥的一出口端，所述第二管段的另一管口連接所述缺氧反應器；所述第三管段的一管口連接所述三通閥的另一出口端，所述第二管段的另一管口連接所述沉淀池。
4.如權利要求2所述的養殖污水處理裝置，其特征在于，所述養殖污水處理裝置還包括控制裝置，所述控制裝置電連接所述轉接裝置，以控制所述第三通管連通所述第一連通狀態或連通第二連通狀態，所述控制裝置的控制方法為：獲取第三通管入口端的污水中氮磷含量；根據所述氮磷含量與預設氮磷含量之間的關系，控制所述第三通管連通所述第一連通狀態或連通第二連通狀態。
5.如權利要求4所述的養殖污水處理裝置，其特征在于，所述根據所述氮磷含量與預設氮磷含量之間的關系，控制所述第三通管連通所述第一連通狀態或連通第二連通狀態，包括：當所述氮磷含量小于或等于預設氮磷含量時，控制所述第三通管連通所述第一連通狀態；當所述氮磷含量大于預設氮磷含量時，控制所述第三通管連通所述第二連通狀態。
6.如權利要求1所述的養殖污水處理裝置，其特征在于，所述養殖污水處理裝置還包括第四連通部，所述第四連通部連接所述沉淀池和所述厭氧反應器，以將所述沉淀池中反應后的污水轉移至所述厭氧反應器，所述第四連通部包括依次連接的第四抽管、第四抽泵和第四通管。
7.如權利要求1所述的養殖污水處理裝置，其特征在于，所述過濾裝置包括：支架；箱體，設于所述支架上，所述箱體具有與所述支架連接的底壁以及側壁，所述側壁具有一開口；過濾結構，設置于所述箱體與箱蓋之間；以及，箱蓋，蓋合所述箱體的開口。
8.如權利要求7所述的養殖污水處理裝置，其特征在于，所述過濾結構包括設于所述底壁內側的第一過濾層以及與所述第一過濾層的一邊連接且傾斜設置的第二過濾層。
9.如權利要求1所述的養殖污水處理裝置，其特征在于，所述沉淀池包括：池體，具有底壁和第一水平方向上相對設置的第一內側壁和第二內側壁以及第二水平方向上的第三內側壁和一側開口；蓋板，蓋合所述池體的側開口；以及，承接板，貼合所述池體的第一內側壁和第二內側壁及底壁設置。
10.如權利要求7或9所述的養殖污水處理裝置，其特征在于，所述過濾裝置還包括設于箱體和箱蓋之間的第一密封結構，以將過濾裝置密封；所述沉淀池還包括設于池體和蓋板之間的第二密封結構，以將過濾裝置密封。
發明內容
本發明的主要目的是提出一種養殖污水處理裝置，旨在解決現有裝置不便于對污廢水循環回流進行同步脫氮除磷，脫氮除磷的效果差的問題。

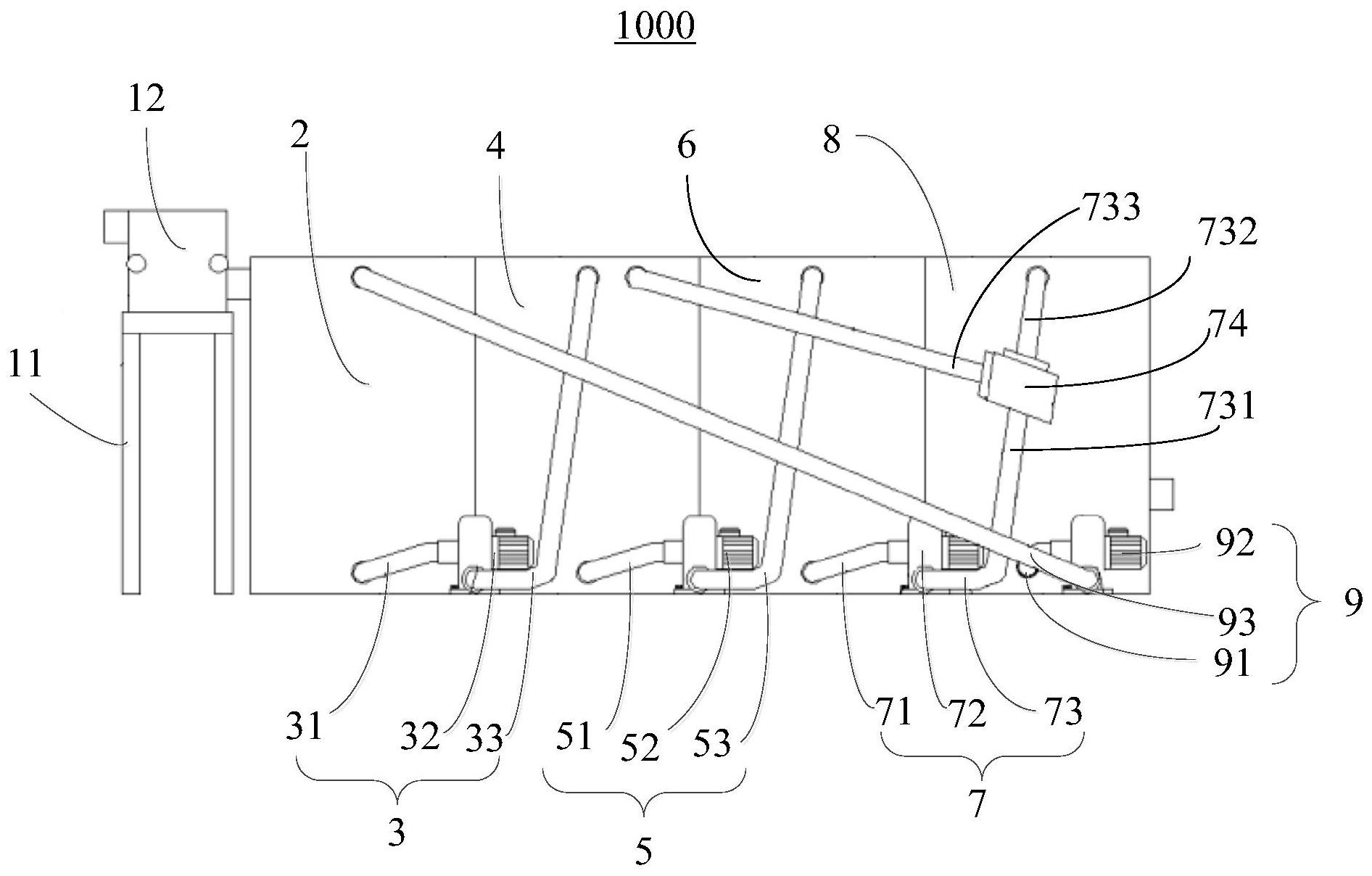

為實現上述目的，本發明提出一種養殖污水處理裝置，所述養殖污水處理裝置包括依次連接的過濾裝置、厭氧反應器、第一連通部、缺氧反應器、第二連通部、好氧反應器、第三連通部、沉淀池；
其中，所述第一連通部連接所述厭氧反應器和所述缺氧反應器，以將所述厭氧反應器中反應后的污水轉移至所述缺氧反應器；
所述第二連通部連接所述缺氧反應器和所述好氧反應器，以將所述缺氧反應器中反應后的污水轉移至所述好氧反應器；
所述第三連通部具有連接所述好氧反應器和所述沉淀池的第一連通狀態和連接所述好氧反應器和所述缺氧反應器的第二連通狀態，以將所述好氧反應器中反應后的污水轉移至所述沉淀池或者將所述好氧反應器中反應后的污水轉移至所述缺氧反應器。
可選地，所述第一連通部包括依次連接的第一抽管、第一抽泵和第一通管，所述第二連通部包括依次連接的第二抽管、第二抽泵和第二通管，所述第三連通部包括依次連接的第三抽管、第三抽泵和第三通管，所述第三通管上設有轉接裝置，所述第三通管可通過所述轉接裝置具有連接第三抽泵和沉淀池的第一連通狀態和連接第三抽泵和缺氧反應器的第二連通狀態。
可選地，所述轉接裝置包括三通閥，所述三通閥具有一個入口端和兩個出口端，所述第三通管包括第一管段、第二管段和第三管段；
其中，所述第一管段的一管口連接第三抽泵，所述第一管段的另一管口連接所述三通閥的入口端；
所述第二管段的一管口連接所述三通閥的一出口端，所述第二管段的另一管口連接所述缺氧反應器；
所述第三管段的一管口連接所述三通閥的另一出口端，所述第二管段的另一管口連接所述沉淀池。
可選地，所述養殖污水處理裝置還包括控制裝置，所述控制裝置電連接所述轉接裝置，以控制所述第三通管連通所述第一連通狀態或連通第二連通狀態，所述控制裝置的控制方法為：
獲取第三通管入口端的污水中氮磷含量；
根據所述氮磷含量與預設氮磷含量之間的關系，控制所述第三通管連通所述第一連通狀態或連通第二連通狀態。
可選地，所述根據所述氮磷含量與預設氮磷含量之間的關系，控制所述第三通管連通所述第一連通狀態或連通第二連通狀態，包括：
當所述氮磷含量小于或等于預設氮磷含量時，控制所述第三通管連通所述第一連通狀態；
當所述氮磷含量大于預設氮磷含量時，控制所述第三通管連通所述第二連通狀態。
可選地，所述養殖污水處理裝置還包括第四連通部，所述第四連通部連接所述沉淀池和所述厭氧反應器，以將所述沉淀池中反應后的污水轉移至所述厭氧反應器，所述第四連通部包括依次連接的第四抽管、第四抽泵和第四通管。
可選地，所述過濾裝置包括：
支架；
箱體，設于所述支架上，所述箱體具有與所述支架連接的底壁以及側壁，所述側壁具有一開口；
過濾結構，設置于所述箱體與箱蓋之間；以及，
箱蓋，蓋合所述箱體的開口。
可選地，所述過濾結構包括設于所述底壁內側的第一過濾層以及與所述第一過濾層的一邊連接且傾斜設置的第二過濾層。
可選地，所述沉淀池包括：
池體，具有底壁和第一水平方向上相對設置的第一內側壁和第二內側壁以及第二水平方向上的第三內側壁和一側開口；
蓋板，蓋合所述池體的側開口；以及，
承接板，貼合所述池體的第一內側壁和第二內側壁及底壁設置。
可選地，所述過濾裝置還包括設于箱體和箱蓋之間的第一密封結構，以將過濾裝置密封；
所述沉淀池還包括設于池體和蓋板之間的第二密封結構，以將過濾裝置密封。
本發明的技術方案中，通入的畜牧污廢水先經過過濾裝置進行雜質過濾，實現對畜牧污廢水的預過濾處理，降低或避免了雜質對畜牧污廢水脫氮除磷處理的影響，過濾裝置與厭氧反應器連接，便于使預過濾處理的畜牧污廢水進入?yún)捬醴磻?yīng)器內進行反應，以便釋放污廢水的磷，并對污廢水中部分有機物進行氨化，隨后將厭氧反應器內反應后的污廢水經所述第一連通部通入缺氧反應器內，使得污廢水在缺氧反應器內反應脫氮，再將缺氧反應器內反應后的污廢水經所述第二連通部通入好氧反應器內，以便去除污廢水中BOD，并對污廢水進行硝化和吸收磷，而后將好氧反應器內反應后的污廢水經所述第三連通部的第一連通狀態通入沉淀池內進行沉淀，實現泥水分離，以使同步脫氮除磷處理后的水排出，此外，好氧反應器內反應后的污廢水還可以經所述第三連通部的第二連通狀態通入缺氧反應器內重復進行反應，以實現污廢水的循環回流，進行循環脫氮除磷，從而提高脫氮除磷的效果。
（發明人：鄭衛國;孫潛;路洋;蔡金術;張斌;鄢春梅;程艷;廖欣;譚莉;謝小成）
