公布日：2023.11.10
申請日：2023.08.17
分類號：C02F3/12(2023.01)I
摘要
本發明涉及一種包括重離子微孔膜的MABR污水處理裝置，包括池體以及池體內的膜組件，所述膜組件包括若干片并排排列的管式平板膜，管式平板膜豎直且平行于池體內的水流方向，管式平板膜的外側面負載微生物膜，用于處理污水；每個管式平板膜的下部設有供氣管組，用于為管式平板膜內部提供空氣或氧氣，每個管式平板膜的頂部設有排氣管，用于排出管式平板膜內多余的氣體；所述管式平板膜沿著池體內的水流方向包括若干個依次排列的管式部和連接部，兩片重離子微孔膜對應重疊，在連接部對應的位置進行超聲波點焊，將兩片重離子微孔膜組合成一個管式平板膜。
權利要求書
1.一種包括重離子微孔膜的MABR污水處理裝置，其特征在于，包括池體以及池體內的膜組件，所述膜組件包括若干片并排排列的管式平板膜，管式平板膜豎直且平行于池體內的水流方向，管式平板膜的外側面負載微生物膜，用于處理污水；每個管式平板膜的下部設有供氣管組，用于為管式平板膜內部提供空氣或氧氣，每個管式平板膜的頂部設有排氣管，用于排出管式平板膜內多余的氣體；所述管式平板膜沿著池體內的水流方向包括若干個依次排列的管式部和連接部，兩片重離子微孔膜對應重疊，在連接部對應的位置進行超聲波點焊，將兩片重離子微孔膜組合成一個管式平板膜。
2.根據權利要求1所述的MABR污水處理裝置，其特征在于，所述管式部和連接部相鄰設置，按照管式部、連接部、管式部、連接部的方式循環重復設置，管式部為中空的管狀，管式部和連接部均豎直設置，管式部向管式平板膜的外側凸出；所述供氣管組沿著管式平板膜依次貫穿各個管式部，為每個管式部內部供氣；供氣管組處于池體的上游側，排氣管處于池體的下游側。
3.根據權利要求2所述的MABR污水處理裝置，其特征在于，所述供氣管組包括上進氣管和下進氣管，上進氣管為一根水平的氣管，且設在管式平板膜的下部，上進氣管沿著管式平板膜依次貫穿各個管式部，為每個管式部內的中上部供氣；下進氣管包括一根支撐管以及支撐管上的若干根供氣管，支撐管為一根水平的氣管，且設在管式平板膜的底部，供氣管豎直設置，每個管式部的底部設有一根供氣管，供氣管的底端連通支撐管，支撐管沿著管式平板膜依次貫穿各個管式部，為每個管式部內的供氣管供氣。
4.根據權利要求3所述的MABR污水處理裝置，其特征在于，所述供氣管的頂端低于上進氣管，供氣管的頂端封閉，供氣管的側面緊貼管式部的內壁，供氣管的側面均勻密布出氣孔。
5.根據權利要求3所述的MABR污水處理裝置，其特征在于，所述管式平板膜的頂端焊接封閉，底端插入供氣管，由供氣管和支撐管封閉管式平板膜的底端。
6.根據權利要求1所述的MABR污水處理裝置，其特征在于，兩個相鄰的管式平板膜組成一個膜組，一個膜組兩個排氣管的出氣端并聯，且設置一個壓力計，用于實時監測對應的膜組的內部氣壓，間接判斷該膜組的管式部的表面膜孔是否堵塞。
7.根據權利要求1所述的MABR污水處理裝置，其特征在于，兩個相鄰的管式平板膜的管式部在空間位置上一一對應，連接部在空間位置上一一對應。
8.根據權利要求7所述的MABR污水處理裝置，其特征在于，所述池體的上方設有水平設置的二維滑軌，二維滑軌包括相互垂直的橫向軌道和縱向軌道，橫向軌道的一端滑動連接縱向軌道，使得橫向軌道能夠沿著縱向軌道移動到任意兩個管式平板膜之間的位置；縱向軌道設在生化反應器的一個側邊的頂部，且固定不動。
9.根據權利要求8所述的MABR污水處理裝置，其特征在于，所述橫向軌道上滑動連接疏通裝置，疏通裝置包括轉輪、柔性疏通鏈和轉動支撐板，轉輪滑動連接橫向軌道，柔性疏通鏈能夠卷繞在轉輪上，通過轉輪的正向或反向轉動實現柔性疏通鏈的收卷或放卷；轉動支撐板設在轉輪的下方，轉動支撐板上設有通孔，允許被放卷的柔性疏通鏈通過通孔下探到兩片管式平板膜之間，用于疏通水流通道。
10.根據權利要求9所述的MABR污水處理裝置，其特征在于，所述柔性疏通鏈為細長的網籠結構，由橫縱交錯的柔性塑料條織成，柔性疏通鏈的側面設有若干道豎直開口，允許池體內的污泥、泥絮、脫落的生物膜通過豎直開口進入柔性疏通鏈；豎直開口沿著柔性疏通鏈的周向均勻設置。
發明內容
針對上述問題，本發明提供了一種包括重離子微孔膜的MABR污水處理裝置，其中使用重離子微孔膜，重離子微孔膜又稱核孔膜或徑跡蝕刻膜，它是利用高能重離子輻照穿透聚合物薄膜后，再經化學蝕刻以放大薄膜孔徑，從而形成的多孔過濾材料。重離子微孔膜具有孔密度可控、孔徑大小均勻可控、孔道形狀規則、膜面光滑、無纖維脫落的特點，是一種精密的微孔膜材料。
所述MABR污水處理裝置包括池體以及池體內的膜組件，所述膜組件包括若干片并排排列的管式平板膜，管式平板膜豎直且平行于池體內的水流方向，管式平板膜的外側面負載微生物膜，用于處理污水；每個管式平板膜的下部設有供氣管組，用于為管式平板膜內部提供空氣或氧氣，每個管式平板膜的頂部設有排氣管，用于排出管式平板膜內多余的氣體；
所述管式平板膜沿著池體內的水流方向包括若干個依次排列的管式部和連接部，兩片重離子微孔膜對應重疊，在連接部對應的位置進行超聲波點焊，將兩片重離子微孔膜組合成一個管式平板膜。

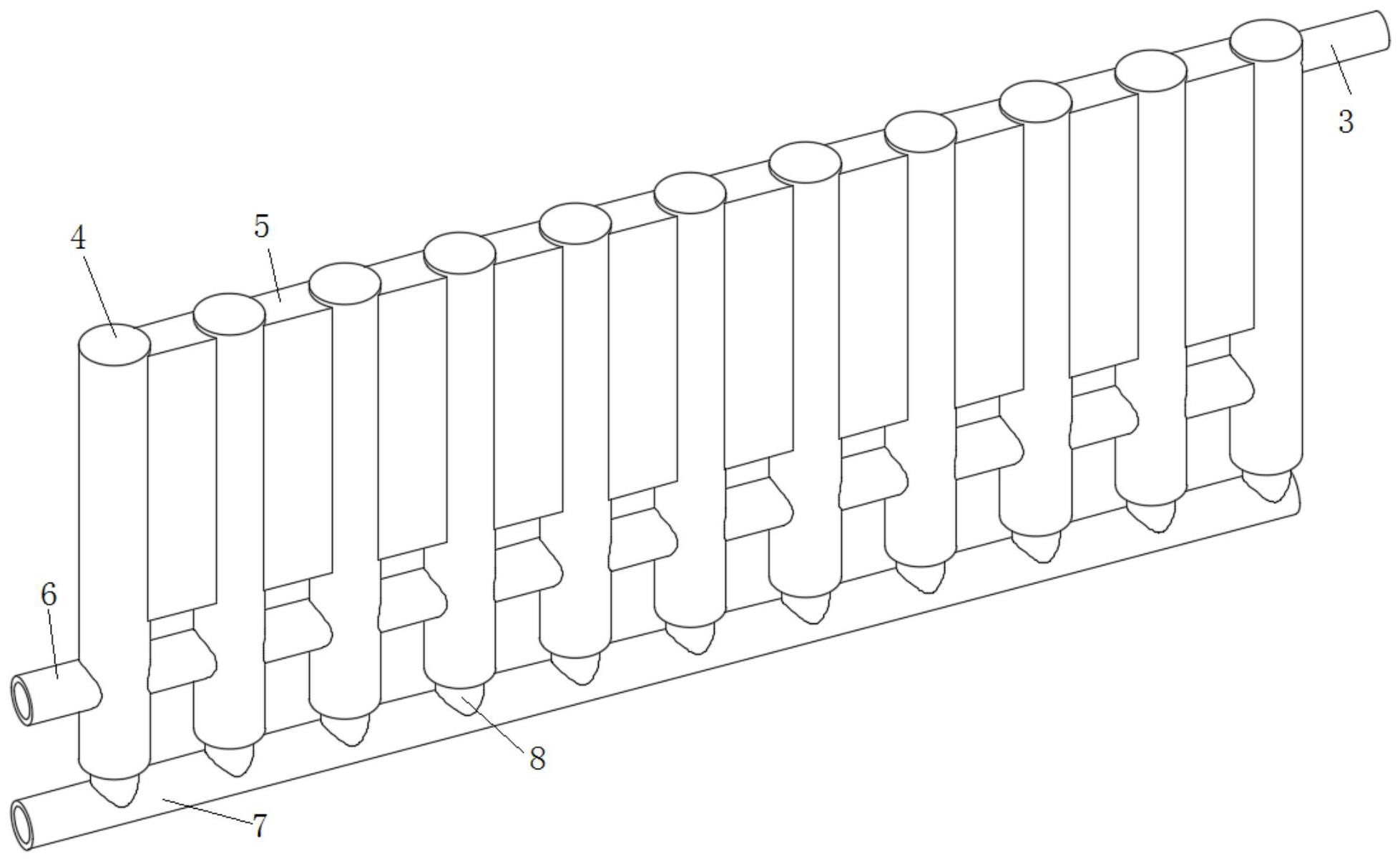

可選的，所述管式部和連接部相鄰設置，即按照管式部、連接部、管式部、連接部的方式循環重復設置，管式部為中空的管狀，管式部和連接部均豎直設置，管式部向管式平板膜的外側凸出；
所述供氣管組沿著管式平板膜依次貫穿各個管式部，為每個管式部內部供氣；供氣管組處于池體的上游側，排氣管處于池體的下游側。
可選的，所述供氣管組包括上進氣管和下進氣管，上進氣管為一根水平的氣管，且設在管式平板膜的下部，上進氣管沿著管式平板膜依次貫穿各個管式部，為每個管式部內的中上部供氣；
下進氣管包括一根支撐管以及支撐管上的若干根供氣管，支撐管為一根水平的氣管，且設在管式平板膜的底部，供氣管豎直設置，每個管式部的底部設有一根供氣管，供氣管的底端連通支撐管，支撐管沿著管式平板膜依次貫穿各個管式部，為每個管式部內的供氣管供氣。
進一步可選的，所述供氣管的頂端低于上進氣管，供氣管的頂端封閉，供氣管的側面緊貼管式部的內壁，供氣管的側面均勻密布出氣孔，為與供氣管對應的管式部部分供氣。
進一步可選的，所述管式平板膜的頂端焊接封閉，底端插入供氣管，供氣管下方連接支撐管，即由供氣管和支撐管封閉管式平板膜的底端。
進一步可選的，兩個相鄰的管式平板膜組成一個膜組，一個膜組兩個排氣管的出氣端并聯，且設置一個壓力計，用于實時監測對應的膜組的內部氣壓，間接判斷該膜組的管式部的表面膜孔是否堵塞。
進一步可選的，兩個相鄰的管式平板膜的管式部在空間位置上一一對應，連接部在空間位置上一一對應。
可選的，所述池體的上方設有水平設置的二維滑軌，二維滑軌包括相互垂直的橫向軌道和縱向軌道，橫向軌道平行于所述管式平板膜，橫向軌道的一端滑動連接縱向軌道，縱向軌道設在生化反應器的一個側邊的頂部，且固定不動。
可選的，所述橫向軌道上滑動連接疏通裝置，疏通裝置包括轉輪、柔性疏通鏈和轉動支撐板，轉輪滑動連接橫向軌道，柔性疏通鏈能夠卷繞在轉輪上，通過轉輪的正向或反向轉動實現柔性疏通鏈的收卷或放卷；
轉動支撐板設在轉輪的下方，轉動支撐板上設有通孔，允許被放卷的柔性疏通鏈通過通孔下探到兩片管式平板膜之間，用于疏通水流通道。
進一步可選的，所述柔性疏通鏈為細長的網籠結構，由橫縱交錯的柔性塑料條織成，柔性疏通鏈的側面設有若干道豎直開口，允許池體內的污泥、泥絮、脫落的生物膜通過豎直開口進入柔性疏通鏈；
豎直開口沿著柔性疏通鏈的周向均勻設置；在豎直方向上，一道豎直開口可以由上至下貫穿整體柔性疏通鏈，也可以若干道豎直開口分段由上至下均勻布設在柔性疏通鏈的側面。
（發明人：耿春茂;張信武;廖志軍;劉廣停;彭東豪;凌宇祥;楊思聰）
