公布日：2023.04.04
申請日：2023.02.08
分類號：C02F1/16(2023.01)I;B01D53/26(2006.01)I;B01D53/78(2006.01)I;B01D53/50(2006.01)I;B01D47/06(2006.01)I;C02F103/18(2006.01)N
摘要
本發明提供了一種脫硫廢水零排放系統及脫硫廢水零排放工藝，脫硫廢水零排放系統包括預處理模塊、氣體脫鹽模塊和末端處理模塊，所述預處理模塊、氣體脫鹽模塊和末端處理模塊通過管道依次連接，所述氣體脫鹽模塊包括增濕塔、去濕塔、熱源模塊、高溫汽體傳輸模塊、冷卻水供應模塊、調溫模塊、淡水回收模塊和濃鹽水再循環模塊，本發明的有益效果是：采用載氣與廢水、淡水的直接接觸式傳熱傳質，對預處理的要求低，不僅節省了設備的投資成本，而且也降低了系統的運行成本，提高廢水脫硫排放的效率，實現廢水零排放。
權利要求書
1.一種脫硫廢水零排放系統，其特征在于，包括預處理模塊(1)、氣體脫鹽模塊和末端處理模塊(2)，所述預處理模塊(1)、氣體脫鹽模塊和末端處理模塊(2)通過管道依次連接，所述氣體脫鹽模塊包括增濕塔(6)、去濕塔(12)、熱源模塊、高溫汽體傳輸模塊、冷卻水供應模塊、調溫模塊、淡水回收模塊和濃鹽水再循環模塊。
2.根據權利要求1所述的脫硫廢水零排放系統，其特征在于：所述高溫汽體傳輸模塊采用高溫汽體管道(13)，所述高溫汽體管道(13)兩端分別連接所述增濕塔(6)的頂端和所述去濕塔(12)的底端；所述冷卻水供應模塊采用冷卻水管道(11)，所述冷卻水管道(11)的一端連接冷卻水，另一端連接所述去濕塔(12)；所述調溫模塊采用調溫管道(7)，所述調溫管道(7)兩端分別連接所述增濕塔(6)和去濕塔(12)；所述淡水回收模塊采用回收管道(9)，所述回收管道(9)連接所述去濕塔(12)，所述熱源模塊與所述增濕塔(6)相連接；所述濃鹽水再循環模塊采用濃鹽水管道(5)。
3.根據權利要求2所述的脫硫廢水零排放系統，其特征在于：所述濃鹽水管道(5)一端連接所述增濕塔(6)，另一端分支為循環管道(4)和末端處理管道(3)，所述循環管道(4)一端連接所述預處理模塊(1)和氣體脫鹽模塊之間的管道，所述末端處理管道(3)另一端連接所述末端處理模塊(2)。
4.根據權利要求2所述的脫硫廢水零排放系統，其特征在于：所述熱源模塊采用空氣脫鹽裝置或煙氣脫鹽裝置中的一種。

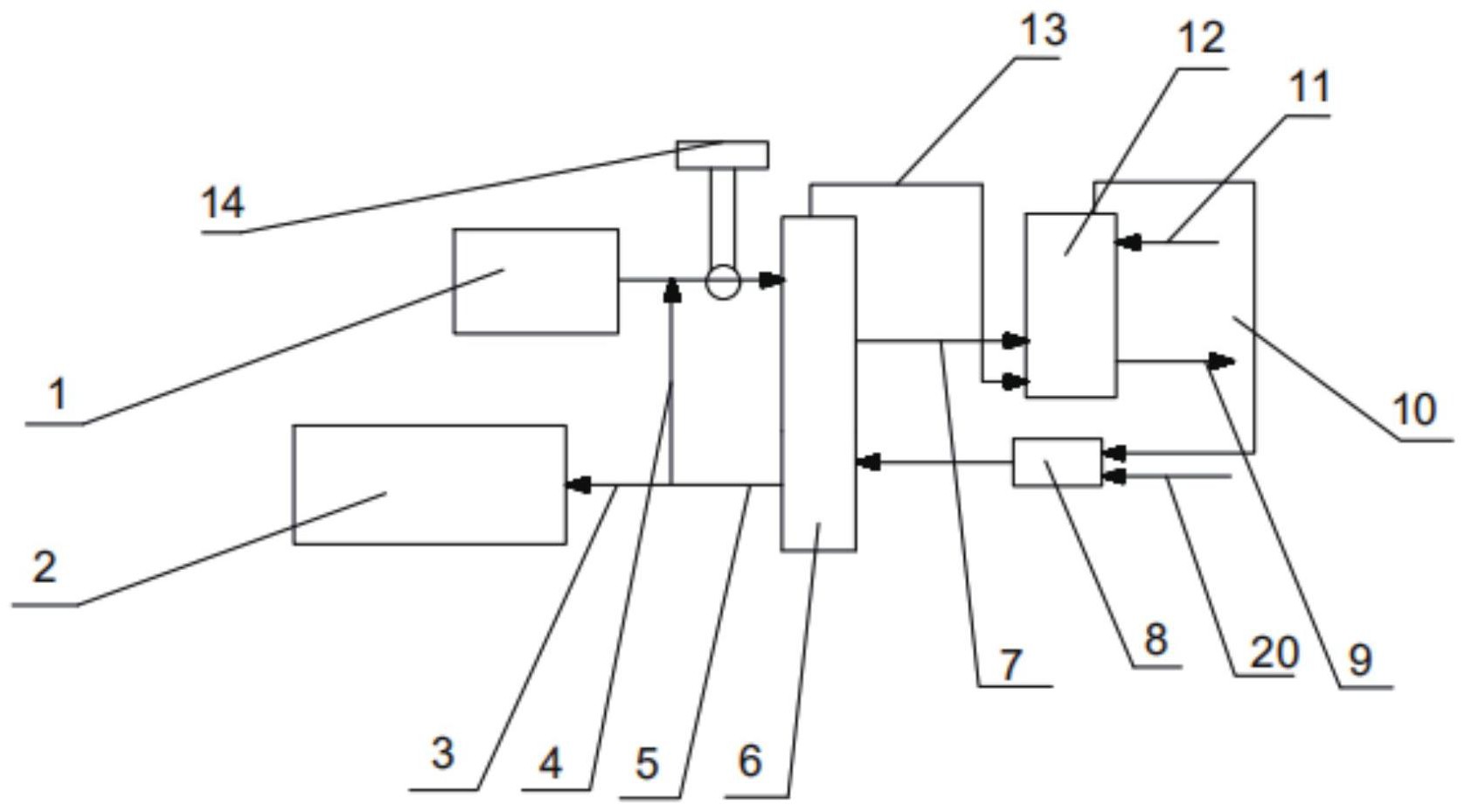

5.根據權利要求4所述的脫硫廢水零排放系統，其特征在于：所述空氣脫鹽裝置包括加熱裝置(14)、進氣管道(20)和空氣回收回路(10)，所述加熱裝置(14)采用熱水或蒸汽中的一種，所述加熱裝置(14)連接所述預處理模塊(1)和氣體脫鹽模塊之間的管道，所述進氣管道(20)連接所述增濕塔(6)，所述進氣管道上安裝鼓風機(8)，空氣通過所述鼓風機(8)進入所述增濕塔(6)，所述空氣回收回路(10)兩端分別連接所述去濕塔(12)和鼓風機(8)。
6.根據權利要求4所述的脫硫廢水零排放系統，其特征在于：所述煙氣脫鹽裝置包括進煙管道(18)、出煙管道(19)、除塵器出口(16)和脫硫煙道(17)，所述進煙管道(18)連接所述增濕塔(6)，所述進煙管道(18)上安裝除霧器(15)和鼓風機(8)，所述進煙管道(18)兩端分別連接除塵器出口(16)和所述增濕塔(6)，所述出煙管道(19)兩端分別連接所述去濕塔(12)和脫硫煙道(17)。
7.一種運用權利要求5所述的脫硫廢水零排放系統的脫硫廢水零排放工藝，其特征在于，包括以下步驟：步驟一：通過預處理模塊(1)脫除脫硫廢水中的懸浮物、Ca2+、Mg2+以及其他雜質離子；步驟二：預處理后的廢水與增濕塔(6)中的循環濃鹽水混合后通過管道進入增濕塔(6)，加熱裝置(14)將廢水的溫度加熱至80-90℃，空氣從增濕塔塔底進入，廢水與空氣混合空氣溫度升高后廢水中的淡水以水蒸氣的形式混入空氣，廢水濃度飽和后變?yōu)闈恹}水部分與廢水混合，部分進入末端處理模塊(2)，部分通過空氣回收回路(10)回收后通過所述鼓風機(8)重新吹入所述增濕塔(6)內；步驟三：通過末端處理模塊(2)通過旁路煙道蒸發實現脫硫廢水的零排放。
8.一種運用權利要求6所述的脫硫廢水零排放系統的脫硫廢水零排放工藝，其特征在于，包括以下步驟：步驟一：通過預處理模塊(1)脫除脫硫廢水中的懸浮物、Ca2+、Mg2+以及其他雜質離子；步驟二：預處理后的廢水與增濕塔(6)中的循環濃鹽水通過管道進入增濕塔(6)，廢水從增濕塔(6)塔頂進入，熱煙氣由塔底進入，將增濕塔內部的溫度升高，廢水濃度飽和后變?yōu)闈恹}水部分與廢水混合，部分進入末端處理模塊(2)，將濕煙氣冷卻后通過排煙管道進入脫硫煙口煙道；步驟三：通過末端處理模塊(2)通過旁路煙道蒸發實現脫硫廢水的零排放。
發明內容
為克服現有技術中存在的上述問題，本發明提供了一種脫硫廢水零排放系統及脫硫廢水零排放工藝。
本發明公開一種脫硫廢水零排放系統，包括預處理模塊、氣體脫鹽模塊和末端處理模塊，所述預處理模塊、氣體脫鹽模塊和末端處理模塊通過管道依次連接，預處理模塊去除廢水中的懸浮物、部分硬度和重金屬，保證后續單元能夠正常工作，氣體脫鹽模塊將脫硫廢水進行濃縮減量降低固化單元的投資和運行成本，末端處理模塊是將廢水中淡水和固體鹽類徹底分開，實現脫硫廢水的零排放；所述氣體脫鹽模塊包括增濕塔、去濕塔、熱源模塊、高溫汽體傳輸模塊、冷卻水供應模塊、調溫模塊、淡水回收模塊和濃鹽水再循環模塊，增濕塔和去濕塔采用非金屬材料制造，避免了高含鹽廢水的腐蝕問題，在降低設備投資成本的同時，能夠保證設備長期穩定運行，同時不受廢水的滲透壓和沸點升高等物理參數限制，使氣體與廢水、淡水進行直接接觸式傳熱傳質，具備較高的傳熱傳質效率，可以將廢水濃縮到飽和狀態，有效降低了后續末端處理的投資和運行成本。
在此基礎上，所述高溫汽體傳輸模塊采用高溫汽體管道，所述高溫汽體管道兩端分別連接所述增濕塔的頂端和所述去濕塔的底端，將增濕塔中高溫濕氣體傳輸?shù)饺袼�，增濕后的濕氣體從塔底進入去濕塔；所述冷卻水供應模塊采用冷卻水管道，所述冷卻水管道的一端連接冷卻水，另一端連接所述去濕塔，冷卻水從塔頂進入，通過冷卻水與去濕塔中的氣體逆流鼓泡接觸混合，氣體被冷卻，部分水蒸汽冷凝為淡水；所述調溫模塊采用調溫管道，所述調溫管道兩端分別連接所述增濕塔和去濕塔，根據實際情況調節，通過調節兩塔的溫差，減少熵增，有效的減少系統的不可逆損失，達到節能的效果；所述淡水回收模塊采用回收管道，所述回收管道連接所述去濕塔，將去濕塔排出的淡水作為產品水回收；所述熱源模塊與所述增濕塔相連接，所述濃鹽水再循環模塊采用濃鹽水管道。
在此基礎上，所述濃鹽水管道一端連接所述增濕塔，另一端分支為循環管道和末端處理管道，所述循環管道一端連接所述預處理模塊和氣體脫鹽模塊之間的管道，未飽和的濃鹽水與廢水混合后繼續脫鹽至飽和狀態，使得廢水能夠回收濃鹽水的熱量，同時能夠達到節能的效果，所述末端處理管道另一端連接所述末端處理模塊，達到飽和狀態的濃鹽水進入末端處理模塊進行末端處理。
在此基礎上，所述熱源模塊采用空氣脫鹽裝置或煙氣脫鹽裝置中的一種，采用空氣作為傳熱介質，換熱介質來源豐富，考慮到在脫鹽時需要將廢水加熱，另外加熱裝置往往面臨著清洗維護的工作，熱煙氣則可以作為另一選擇。
在此基礎上，所述空氣脫鹽裝置包括加熱裝置、進氣管道和空氣回收回路，所述加熱裝置采用熱水或蒸汽中的一種，所述加熱裝置連接所述預處理模塊和氣體脫鹽模塊之間的管道，通過85-90℃的熱水或者蒸汽將廢水加熱，所述進氣管道連接所述增濕塔，所述進氣管道上安裝鼓風機，空氣通過所述鼓風機進入所述增濕塔，所述空氣回收回路兩端分別連接所述去濕塔和鼓風機。廢水從增濕塔頂部分散進入塔內，空氣自塔底部進入，兩相呈逆流接觸。在此過程中，空氣溫度升高，廢水中的部分淡水以水蒸汽的形式進入空氣，使空氣濕度增加，廢水溫度降低，現有技術中將濕空氣排空，本系統增加一路空氣回收回路，回收去濕塔排出的濕空氣的熱量，通過鼓風機重新吹入增濕塔底部，經計算，可回收30-50％的熱量，達到節能效果，同時對原排空的水蒸汽有回收的作用，克服了現有技術造成水浪費的情況。
在此基礎上，采用除塵器出口熱煙氣，由于煙溫120-140℃，作為換熱介質，可節省熱源成本，所述煙氣脫鹽裝置包括進煙管道、出煙管道、除塵器出口和脫硫煙道，所述進煙管道連接所述增濕塔，所述進煙管道上安裝除霧器和鼓風機，通過除霧器將煙氣凈化，所述進煙管道兩端分別連接除塵器出口和所述增濕塔，所述出煙管道兩端分別連接所述去濕塔和脫硫煙道，同時，熱煙氣的含硫濃度遠低于脫硫濃鹽水的，排出的煙氣進入脫硫系統后，可以滿足電廠超低排放的環保要求。
在此基礎上，一種運用所述的脫硫廢水零排放系統的脫硫廢水零排放工藝，包括以下步驟：
步驟一：通過預處理模塊脫除脫硫廢水中的懸浮物、Ca2+、Mg2+以及其他雜質離子，以達到后續濃縮系統的進水水質，確保濃縮系統的安全穩定運行。
步驟二：預處理后的廢水與增濕塔中的循環濃鹽水混合后通過管道進入增濕塔，加熱裝置將廢水的溫度升高，空氣由塔底進入，高溫廢水與空氣混合空氣溫度升高后廢水中的淡水以水蒸氣的形式混入空氣，廢水濃度飽和后變?yōu)闈恹}水部分與廢水混合，部分進入末端處理模塊，部分通過空氣回收回路回收后通過所述鼓風機重新吹入所述增濕塔內。
步驟三：末端處理模塊采用旁路煙道蒸發的方法，通過引入空預器進口的高溫?zé)釤煔饨?jīng)過氣流分布器進入干燥塔，經過濃縮后的濃鹽廢水通過霧化器霧化后的精細霧滴與熱煙氣進行接觸，在氣液接觸過程中，水分被迅速蒸發，通過控制氣體分布、液體流速、霧滴直徑等，使霧化后的霧滴到達干燥塔壁之前就已被干燥，廢水中的顆粒物及鹽份最后形成干燥粉末狀產物，大部分干燥產物落入干燥塔底端后被收集轉運，少部分干燥產物隨煙氣進入除塵器處理。
在此基礎上，一種運用所述的脫硫廢水零排放系統的脫硫廢水零排放工藝，包括以下步驟：
步驟一：通過預處理脫除脫硫廢水中的懸浮物、Ca2+、Mg2+以及其他雜質離子，以達到后續濃縮系統的進水水質，確保濃縮系統的安全穩定運行。
步驟二：預處理后的廢水與增濕塔中的循環濃鹽水通過管道進入增濕塔，廢水從增濕塔塔頂進入，熱煙氣由塔底進入，將廢水溫度升高，廢水濃度飽和后變?yōu)闈恹}水部分與廢水混合，部分進入末端處理模塊，將濕煙氣冷卻后通過排煙管道進入脫硫煙口煙道。
步驟三：末端處理模塊采用旁路煙道蒸發的方法，通過引入空預器進口的高溫?zé)釤煔饨?jīng)過氣流分布器進入干燥塔，經過濃縮后的濃鹽廢水通過霧化器霧化后的精細霧滴與熱煙氣進行接觸，在氣液接觸過程中，水分被迅速蒸發，通過控制氣體分布、液體流速、霧滴直徑等，使霧化后的霧滴到達干燥塔壁之前就已被干燥，廢水中的顆粒物及鹽份最后形成干燥粉末狀產物，大部分干燥產物落入干燥塔底端后被收集轉運，少部分干燥產物隨煙氣進入除塵器處理。
與現有技術相比，本發明的有益效果是：
(1)本發明的脫硫廢水零排放系統及脫硫廢水零排放工藝，采用載氣與廢水、淡水的直接接觸式傳熱傳質，對預處理的要求低，有效降低了預處理階段的投資于運行成本。設置空氣回收回路，將去濕塔中的排空的空氣通過鼓風機繼續吹入增濕塔，該回路可有效回收30-50％的濕空氣的熱量，對排空的水蒸汽也有回收的作用，達到節能的效果同時克服了原系統成水浪費的情況。
(2)本發明的脫硫廢水零排放系統及脫硫廢水零排放工藝，采用除塵器出口的煙氣時，由于除塵器出口的煙氣溫度約120-140℃，則無需使用額外的熱源將廢水加熱，可大幅節約系統的熱源成本，并免去了加熱裝置日常的清洗除垢等維護工作，有效降低了系統的運行成本。同時，熱煙氣的含硫濃度遠低于脫硫濃鹽水排出的煙氣進入脫硫系統后，可以滿足電廠超低排放的環保要求。
(3)本發明的脫硫廢水零排放系統及脫硫廢水零排放工藝，增濕塔和去濕塔采用非金屬材料制造，避免了高含鹽廢水的腐蝕問題，在降低設備投資成本的同時，能夠保證設備長期穩定運行。
(4)本發明的脫硫廢水零排放系統及脫硫廢水零排放工藝，該系統不受廢水的滲透壓和沸點升高等物理參數限制，使氣體與廢水、淡水進行直接接觸式傳熱傳質，具備較高的傳熱傳質效率，可以將廢水濃縮到飽和狀態，有效降低了后續末端處理的投資和運行成本。
(5)本發明的脫硫廢水零排放系統及脫硫廢水零排放工藝，增加一路從增濕塔進入去濕塔的調溫管道，通過調節兩塔的溫差，減少熵增，有效的減少系統的不可逆損失，達到節能的效果。
（發明人：謝在杰;魏然;吳曉干;周勇;武惠平;何俊峰;崔潔）
