公布日：2023.11.10
申請日：2023.08.28
分類號：B01F27/85(2022.01)I;B01F27/90(2022.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種污水處理設施自動加藥裝置，包括污水處理箱，支撐板的頂端設置有自動加藥機構，自動加藥機構的底端設置有攪拌機構，自動加藥機構包括有加藥箱、驅動組件、下藥組件、下藥管和移動組件，支撐板的頂端開設有移動槽，移動組件位于移動槽的內部，加藥箱連接于移動組件的頂端，驅動組件設置于污水處理箱的一側，驅動組件與加藥箱相互配合，下藥組件設置于加藥箱的內部。本發明利用加藥箱、驅動組件、下藥組件、下藥管和移動組件相配合的設置方式，通過驅動組件能夠帶動加藥箱在支撐板上進行往復移動，從而使得藥劑投入位置等距遍布在污水處理箱的內部，加快了藥劑與污水的混合速度，從而加快了污水的處理效率。
權利要求書

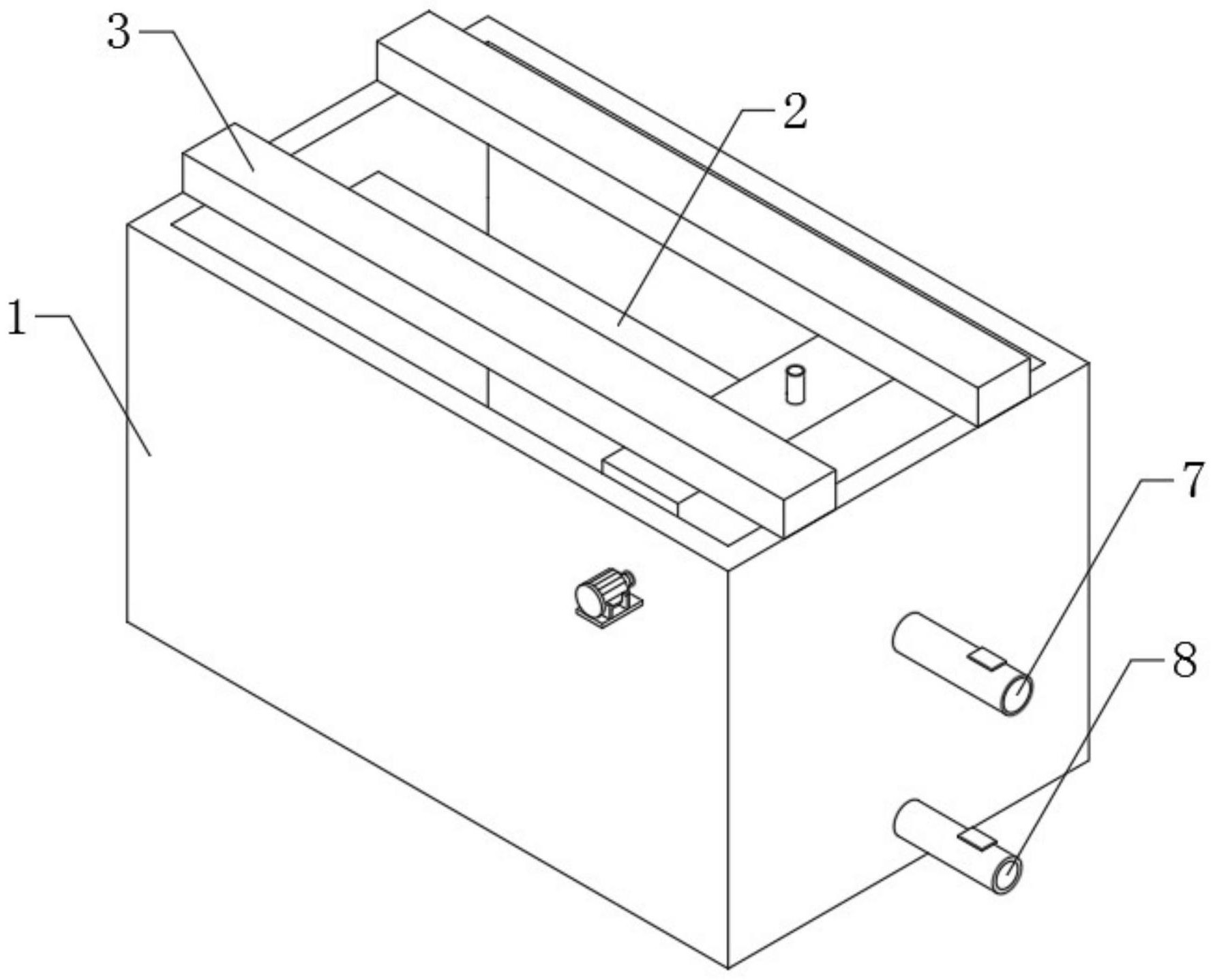

1.一種污水處理設施自動加藥裝置，包括：污水處理箱(1)，其內壁固定連接有支撐板(2)；其特征在于：所述支撐板(2)的頂端設置有自動加藥機構(3)，所述自動加藥機構(3)的底端設置有攪拌機構(4)；所述自動加藥機構(3)包括有加藥箱(31)、驅動組件(32)、下藥組件(33)、下藥管(34)和移動組件(35)，所述支撐板(2)的頂端開設有移動槽，所述移動組件(35)位于移動槽的內部，所述加藥箱(31)連接于移動組件(35)的頂端，所述驅動組件(32)設置于污水處理箱(1)的一側，所述驅動組件(32)與加藥箱(31)相互配合，所述下藥組件(33)設置于加藥箱(31)的內部，兩個所述下藥管(34)固定連接于加藥箱(31)的底端。
2.根據權利要求1所述的一種污水處理設施自動加藥裝置，其特征在于，所述驅動組件(32)包括有電機(321)、轉動桿(322)、鏈輪(323)、鏈條(324)、驅動塊(325)和驅動桿(326)，所述電機(321)固定安裝于污水處理箱(1)的一側，所述污水處理箱(1)內壁的一側開設有凹槽，兩個所述轉動桿(322)均與凹槽的內壁轉動穿插連接，所述電機(321)的輸出端與其中一個轉動桿(322)傳動連接，兩個所述鏈輪(323)分別與兩個轉動桿(322)固定穿插連接，所述鏈條(324)設置于兩個鏈輪(323)之間，多個所述驅動塊(325)均固定連接于加藥箱(31)的一側，所述驅動桿(326)的一端與鏈條(324)固定連接，所述驅動桿(326)的另一端與驅動塊(325)相互配合。
3.根據權利要求1所述的一種污水處理設施自動加藥裝置，其特征在于，所述下藥組件(33)包括有活塞(331)、連接桿(332)、頂塊(333)、頂板(334)和壓縮彈簧(335)，兩個所述活塞(331)分別與兩個下藥管(34)的內腔滑動穿插連接，兩個所述連接桿(332)的一端分別與兩個活塞(331)固定連接，兩個所述連接桿(332)的另一端分別與兩個頂塊(333)固定連接，兩個所述連接桿(332)均與加藥箱(31)內壁的頂端滑動穿插連接，兩個所述頂板(334)固定連接于污水處理箱(1)的頂端，所述頂塊(333)與頂板(334)相互配合，所述壓縮彈簧(335)套設于連接桿(332)的外部。
4.根據權利要求3所述的一種污水處理設施自動加藥裝置，其特征在于，所述頂板(334)的底端開設有波浪槽，所述頂塊(333)與波浪槽的內腔滑動穿插連接。
5.根據權利要求3所述的一種污水處理設施自動加藥裝置，其特征在于，所述壓縮彈簧(335)的一端與加藥箱(31)的頂端固定連接，所述壓縮彈簧(335)的另一端與頂塊(333)固定連接。
6.根據權利要求3所述的一種污水處理設施自動加藥裝置，其特征在于，兩個所述連接桿(332)之間固定連接有震蕩板(5)，所述震蕩板(5)的頂端等距開設有多個通孔。
7.根據權利要求1所述的一種污水處理設施自動加藥裝置，其特征在于，所述移動組件(35)包括有移動塊(351)和滑輪(352)，所述移動塊(351)固定連接于加藥箱(31)的底端，所述移動塊(351)的底端開設有多個安裝槽，多個所述滑輪(352)均通過轉軸轉動連接于多個安裝槽的內部。
8.根據權利要求7所述的一種污水處理設施自動加藥裝置，其特征在于，所述移動塊(351)的兩側均固定連接有限位塊(6)，所述移動槽內壁的兩側均開設有限位槽，所述限位塊(6)與限位槽的內腔滑動穿插連接。
9.根據權利要求1所述的一種污水處理設施自動加藥裝置，其特征在于，所述攪拌機構(4)包括有攪拌桿(41)、齒輪(42)和齒條(43)，兩個所述攪拌桿(41)均轉動連接于加藥箱(31)的底端，兩個所述齒輪(42)分別與兩個攪拌桿(41)固定穿插連接，兩個所述齒條(43)分別固定連接于支撐板(2)的兩側，所述齒輪(42)與齒條(43)嚙合連接。
10.根據權利要求1所述的一種污水處理設施自動加藥裝置，其特征在于，所述污水處理箱(1)的一邊側固定連接有進水管(7)，所述污水處理箱(1)的一邊側固定連接有出水管(8)，所述進水管(7)與出水管(8)的中部均設置有閥門。
發明內容
本發明的目的在于提供一種污水處理設施自動加藥裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理設施自動加藥裝置，包括污水處理箱，其內壁固定連接有支撐板；
所述支撐板的頂端設置有自動加藥機構，所述自動加藥機構的底端設置有攪拌機構；
所述自動加藥機構包括有加藥箱、驅動組件、下藥組件、下藥管和移動組件，所述支撐板的頂端開設有移動槽，所述移動組件位于移動槽的內部，所述加藥箱連接于移動組件的頂端，所述驅動組件設置于污水處理箱的一側，所述驅動組件與加藥箱相互配合，所述下藥組件設置于加藥箱的內部，兩個所述下藥管固定連接于加藥箱的底端。
優選的，所述驅動組件包括有電機、轉動桿、鏈輪、鏈條、驅動塊和驅動桿，所述電機固定安裝于污水處理箱的一側，所述污水處理箱內壁的一側開設有凹槽，兩個所述轉動桿均與凹槽的內壁轉動穿插連接，所述電機的輸出端與其中一個轉動桿傳動連接，兩個所述鏈輪分別與兩個轉動桿固定穿插連接，所述鏈條設置于兩個鏈輪之間，多個所述驅動塊均固定連接于加藥箱的一側，所述驅動桿的一端與鏈條固定連接，所述驅動桿的另一端與驅動塊相互配合。
優選的，所述下藥組件包括有活塞、連接桿、頂塊、頂板和壓縮彈簧，兩個所述活塞分別與兩個下藥管的內腔滑動穿插連接，兩個所述連接桿的一端分別與兩個活塞固定連接，兩個所述連接桿的另一端分別與兩個頂塊固定連接，兩個所述連接桿均與加藥箱內壁的頂端滑動穿插連接，兩個所述頂板固定連接于污水處理箱的頂端，所述頂塊與頂板相互配合，所述壓縮彈簧套設于連接桿的外部。
優選的，所述頂板的底端開設有波浪槽，所述頂塊與波浪槽的內腔滑動穿插連接。
優選的，所述壓縮彈簧的一端與加藥箱的頂端固定連接，所述壓縮彈簧的另一端與頂塊固定連接。
優選的，兩個所述連接桿之間固定連接有震蕩板，所述震蕩板的頂端等距開設有多個通孔。
優選的，所述移動組件包括有移動塊和滑輪，所述移動塊固定連接于加藥箱的底端，所述移動塊的底端開設有多個安裝槽，多個所述滑輪均通過轉軸轉動連接于多個安裝槽的內部。
優選的，所述移動塊的兩側均固定連接有限位塊，所述移動槽內壁的兩側均開設有限位槽，所述限位塊與限位槽的內腔滑動穿插連接。
優選的，所述攪拌機構包括有攪拌桿、齒輪和齒條，兩個所述攪拌桿均轉動連接于加藥箱的底端，兩個所述齒輪分別與兩個攪拌桿固定穿插連接，兩個所述齒條分別固定連接于支撐板的兩側，所述齒輪與齒條嚙合連接。
優選的，所述污水處理箱的一邊側固定連接有進水管，所述污水處理箱的一邊側固定連接有出水管，所述進水管與出水管的中部均設置有閥門。
本發明的技術效果和優點：
(1)本發明利用加藥箱、驅動組件、下藥組件、下藥管和移動組件相配合的設置方式，通過驅動組件能夠帶動加藥箱在支撐板上進行往復移動，從而使得下藥組件等距向污水池的各處位置進行下藥，從而使得藥劑投入位置等距遍布在污水處理箱的內部，從而在攪拌機構的攪拌下能夠快速進行混合，加快了藥劑與污水的混合速度，從而加快了污水的處理效率；
(2)本發明利用電機、轉動桿、鏈輪、鏈條、驅動塊和驅動桿相配合的設置方式，通過電機帶動轉動桿上的鏈輪進行轉動，從而能夠帶動鏈條對驅動桿進行移動，從而通過對驅動塊的擠壓帶動加藥箱在支撐板上進行水平往復的移動，從而能夠在污水處理箱的各個位置進行藥劑添加的同時能夠帶動攪拌機構進行轉動，從而使得當前位置下藥后快速進行混合攪拌，加快了藥劑與污水的混合速度；
(3)本發明利用活塞、連接桿、頂塊、頂板和壓縮彈簧相配合的設置方式，利用壓縮彈簧對頂塊的彈性作用力，使得頂塊始終緊貼著頂板所開設的波浪槽內壁的頂端，從而利用波浪槽的特性使得連接桿帶動活塞對下藥管進行間歇性的封堵，從而在加藥箱進行往復移動時，能夠間歇性將藥劑下落，且連接桿在進行豎直移動的過程當中，還能夠帶動震蕩板進行移動，從而能夠?qū)铀幭鋬?nèi)部的藥液進行震蕩，防止藥劑發生沉淀；
(4)本發明利用活攪拌桿、齒輪和齒條相配合的設置方式，在加藥箱進行往復移動自動加藥的過程中能夠帶動攪拌桿在污水中移動，并通過齒輪與齒條的嚙合，使得兩個攪拌桿的攪拌方向相反，從而使得藥劑能夠更加快速與污水進行混合。
（發明人：王澤康;邱斐;許崇斌;隋晶;徐召偉）
