公布日：2023.11.10
申請日：2023.09.04
分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)I;C02F3/28(2023.01)I;C02F3/02(2023.01)I;C02F1/78(2023.01)I;C02F1/52(2023.01)I;C02F1/56(2023.01)I;C02F1/38(2023.01)I;
C02F101/30(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F103/20(2006.01)N
摘要
本發明公開了一種養殖場污水處理系統及工藝，屬于養殖場污水處理技術領域；處理系統包括收集池和依次設置在收集池下游的固液分離器、調節池、氣浮器、中間水池、UASB反應器、反硝化池、接觸氧化池、沉淀池和脫色消毒池，養殖場污水依次經過收集池、固液分離器、調節池、氣浮器、中間水池、UASB反應器、反硝化池、接觸氧化池、沉淀池和脫色消毒池處理后回用灌溉；本發明可以達到無人值守、全自動運行、節能低耗、高效穩定的污水處理的要求。
權利要求書
1.一種養殖場污水處理系統，其特征在于：包括收集池和依次設置在收集池下游的固液分離器、調節池、氣浮器、中間水池、UASB反應器、接觸氧化池、沉淀池和脫色消毒池，養殖場污水依次經過收集池、固液分離器、調節池、氣浮器、中間水池、UASB反應器、接觸氧化池、沉淀池和脫色消毒池處理后回用灌溉。
2.根據權利要求1所述的養殖場污水處理系統，其特征在于：所述接觸氧化池包括相互連通的一級接觸氧化池和二級接觸氧化池，所述一級接觸氧化池包括一級反硝化池和一級氧化池，所述二級接觸氧化池包括二級反硝化池和二級氧化池，所述一級反硝化池、一級氧化池、二級反硝化池和二級氧化池依次連通。
3.根據權利要求2所述的養殖場污水處理系統，其特征在于：在所述調節池內安裝有空氣曝氣系統。
4.根據權利要求3所述的養殖場污水處理系統，其特征在于：所述氣浮器內部含有PAC/PAM加藥系統。
5.根據權利要求4所述的養殖場污水處理系統，其特征在于：所述UASB反應器設置兩座，且每一座的有效容積為50m3。
6.根據權利要求5所述的養殖場污水處理系統，其特征在于：所述沉淀池前設PAC/PAM加藥系統。
7.根據權利要求6所述的養殖場污水處理系統，其特征在于：所述脫色消毒池設置有臭氧發生器。
8.根據權利要求7所述的養殖場污水處理系統，其特征在于：所述調節池內設置有潛水泵，所述接觸氧化池設置有曝氣風機，所述調節池內潛水泵、加藥系統與接觸氧化池的曝氣風機聯動。
9.根據權利要求1-8任一所述的養殖場污水處理系統的處理工藝，其特征在于：包括以下步驟：S1、將養殖場污水排進收集池；S2、養殖場污水經收集池收集后，進入固液分離器，分離后干糞便還田使用，分離后水進入調節池；S3、污水經調節池進行水量和水質調節，之后進入氣浮器，去除污水懸浮物雜質和臭味，出水進入UASB反應器，經UASB厭氧作用去除大部分難降解有機物，提高污水可生化性；S4、之后污水進入接觸氧化池，對廢水中有機物進行充分的生物降解，在充氧的條件下，利用微生物的生物活動，將廢水中大部分的有機物分解去除；S5、接觸氧化池出水進入沉淀池，在沉淀池投加PAC/PAM，去除SS和部分膠體顆粒，最后污水進入脫色消毒池進行臭氧消毒，即可滿足達標回用。
10.根據權利要求9所述的養殖場污水處理系統的處理工藝，其特征在于：所述接觸氧化池包括反硝化池和氧化池，所述養殖場污水在反硝化池停留時間6h，在氧化池停留時間12h。
發明內容
(一)要解決的技術問題
本發明要解決的技術問題是解決現有的養殖場污水處理效果不理想、成本高的問題。
(二)技術方案

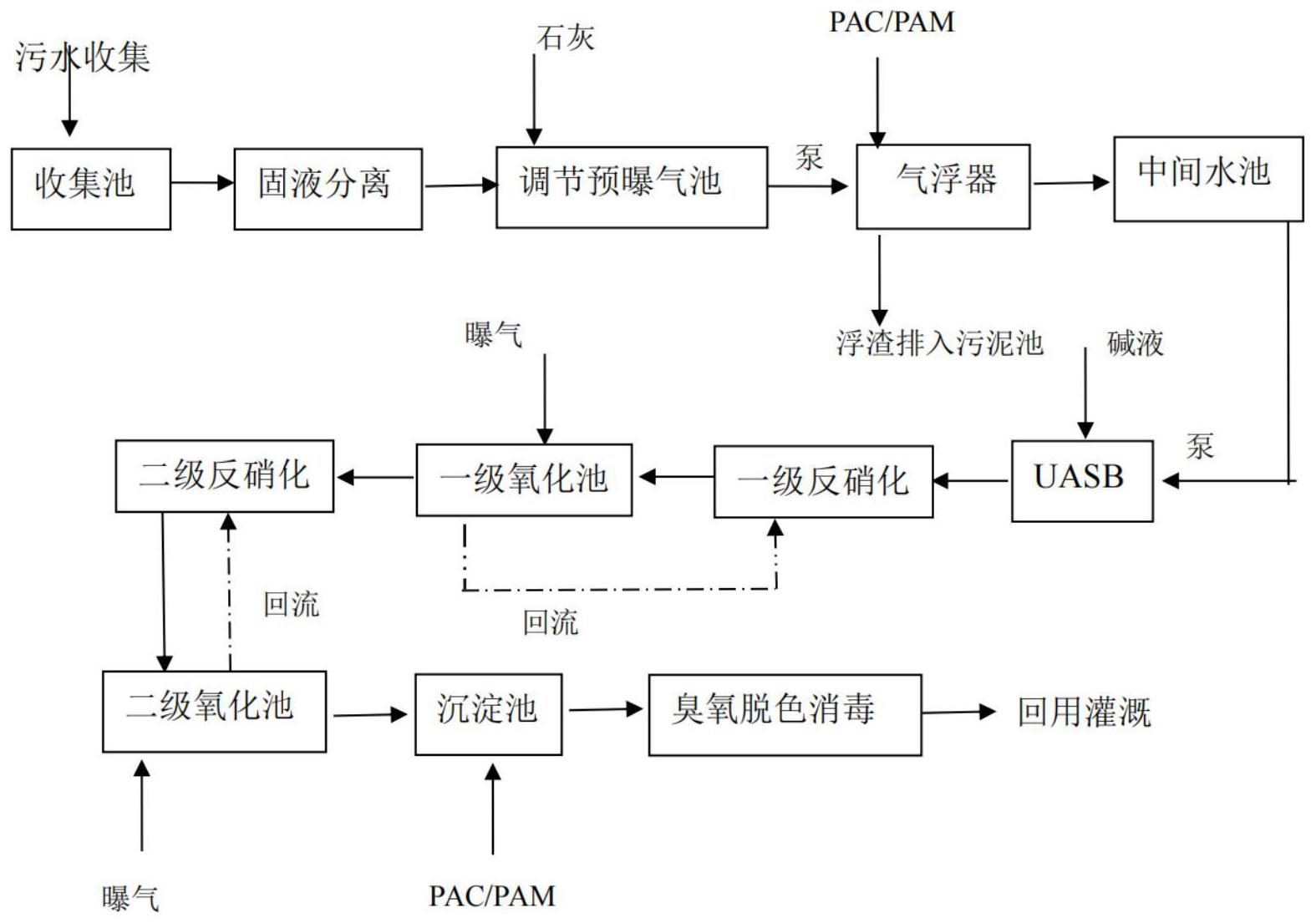

為了解決上述技術問題，本發明提供了一種養殖場污水處理系統，其包括收集池和依次設置在收集池下游的固液分離器、調節池、氣浮器、中間水池、UASB反應器、接觸氧化池、沉淀池和脫色消毒池，養殖場污水依次經過收集池、固液分離器、調節池、氣浮器、中間水池、UASB反應器、接觸氧化池、沉淀池和脫色消毒池處理后回用灌溉。
進一步，所述接觸氧化池包括相互連通的一級接觸氧化池和二級接觸氧化池，所述一級接觸氧化池包括一級反硝化池和一級氧化池，所述二級接觸氧化池包括二級反硝化池和二級氧化池，所述一級反硝化池、一級氧化池、二級反硝化池和二級氧化池依次連通。
進一步，在所述調節池內安裝有空氣曝氣系統。
進一步，所述氣浮器內部含有PAC/PAM加藥系統。
進一步，所述UASB反應器設置兩座，且每一座的有效容積為50m3。
進一步，所述沉淀池前設有PAC/PAM加藥系統。
進一步，所述脫色消毒池設置有臭氧發生器。
進一步，所述調節池內設置有潛水泵，所述接觸氧化池設置有曝氣風機，所述調節池內潛水泵、加藥系統與接觸氧化池的曝氣風機聯動。
本發明還提供了上述所述的養殖場污水處理系統的處理工藝，其包括以下步驟：
S1、將養殖場污水排進收集池；
S2、養殖場污水經收集池收集后，進入固液分離器，分離后干糞便還田使用，分離后水進入調節池；
S3、污水經調節池進行水量和水質調節，之后進入氣浮器，去除污水懸浮物雜質和臭味，出水進入UASB反應器，經UASB厭氧作用去除大部分難降解有機物，提高污水可生化性；
S4、之后污水進入接觸氧化池，對廢水中有機物進行充分的生物降解，在充氧的條件下，利用微生物的生物活動，將廢水中大部分的有機物分解去除；
S5、接觸氧化池出水進入沉淀池，在沉淀池投加PAC/PAM，去除SS和部分膠體顆粒，最后污水進入脫色消毒池進行臭氧消毒，即可滿足達標回用。
更進一步，所述接觸氧化池包括反硝化池和氧化池，所述養殖場污水在反硝化池停留時間6h，在氧化池停留時間12h。
(三)有益效果
本發明的上述技術方案具有如下優點：
本發明實現了分級梯次的降低養殖污水中的有機物、懸浮物、有色物質、磷和總氮含量。對污水進行徹底凈化，從而有效的實現真正的達標排放，凈化效果好，且處理效率高；運行成本較低；全過程智能化控制，確保精細化管理，有效節約人工成本，降低勞動強度。
本發明使用效果好，且提高污水處理效率，且能有效來對污水進行除臭使用，來提高環保實用性，避免造成對空氣、水質污染。采用先進的自動控制，減少操作維護工作量；可以達到無人值守、全自動運行、節能低耗、高效穩定的污水處理的要求。
本發明采用成熟穩定的工藝技術，同時結合新工藝、新技術、新材料、新設備，技術經濟合理，又安全可靠。污水處理工藝高效節能、先進穩妥，提高了處理效果，減少基建投資和日常運行費用，降低對周圍環境的污染；妥善處理、處置污水處理過程中產生的柵渣、污泥，避免二次污染。
（發明人：金小弟）
