公布日：2023.12.29
申請日：2023.11.14
分類號：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F1/24(2023.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F1/62(2023.01)N;C02F1/
52(2023.01)N;C02F101/20(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N;C02F103/18(2006.01)N
摘要
本發明公開了一種污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，涉及廢水處理技術領域，包括：脫硫廢水處理單元：用于對脫硫廢水進行處理得到上層清液；壓榨廢水處理單元：用于對壓榨廢水進行處理得到濾液；調節池：用于收集并混合泵出的所述上層清液和所述濾液，得到混合液；提升泵：用于將混合液泵出；氣浮池：用于接收泵出的混合液并去除混合液中的懸浮物；A/O池：用于對混合液進行脫氮除磷處理；二沉池：用于對所述A/O池處理后的混合液進行泥水分離，得到沉淀物和用于排放的廢水。本發明能夠降低對于廢水處置的成本、實現脫硫廢水的安全排放。
權利要求書
1.一種污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，包括：脫硫廢水處理單元：用于對脫硫廢水進行處理得到上層清液；壓榨廢水處理單元：用于對壓榨廢水進行處理得到濾液；調節池：用于收集并混合泵出的所述上層清液和所述濾液，得到混合液；提升泵：用于將混合液泵出；氣浮池：用于接收泵出的混合液并去除混合液中的懸浮物；A/O池：用于對混合液進行脫氮除磷處理；二沉池：用于對所述A/O池處理后的混合液進行泥水分離，得到沉淀物和用于排放的廢水。
2.根據權利要求1所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述脫硫廢水處理單元包括：三聯箱：用于對脫硫廢水中的金屬離子進行沉淀處理；澄清池：用于對處理后脫硫廢水中的液體和固體進行分離，得到所述上層清液和沉淀物；清水箱：用于收集經所述澄清池分離出的所述上層清液；清水泵：用于將所述上層清液泵出。

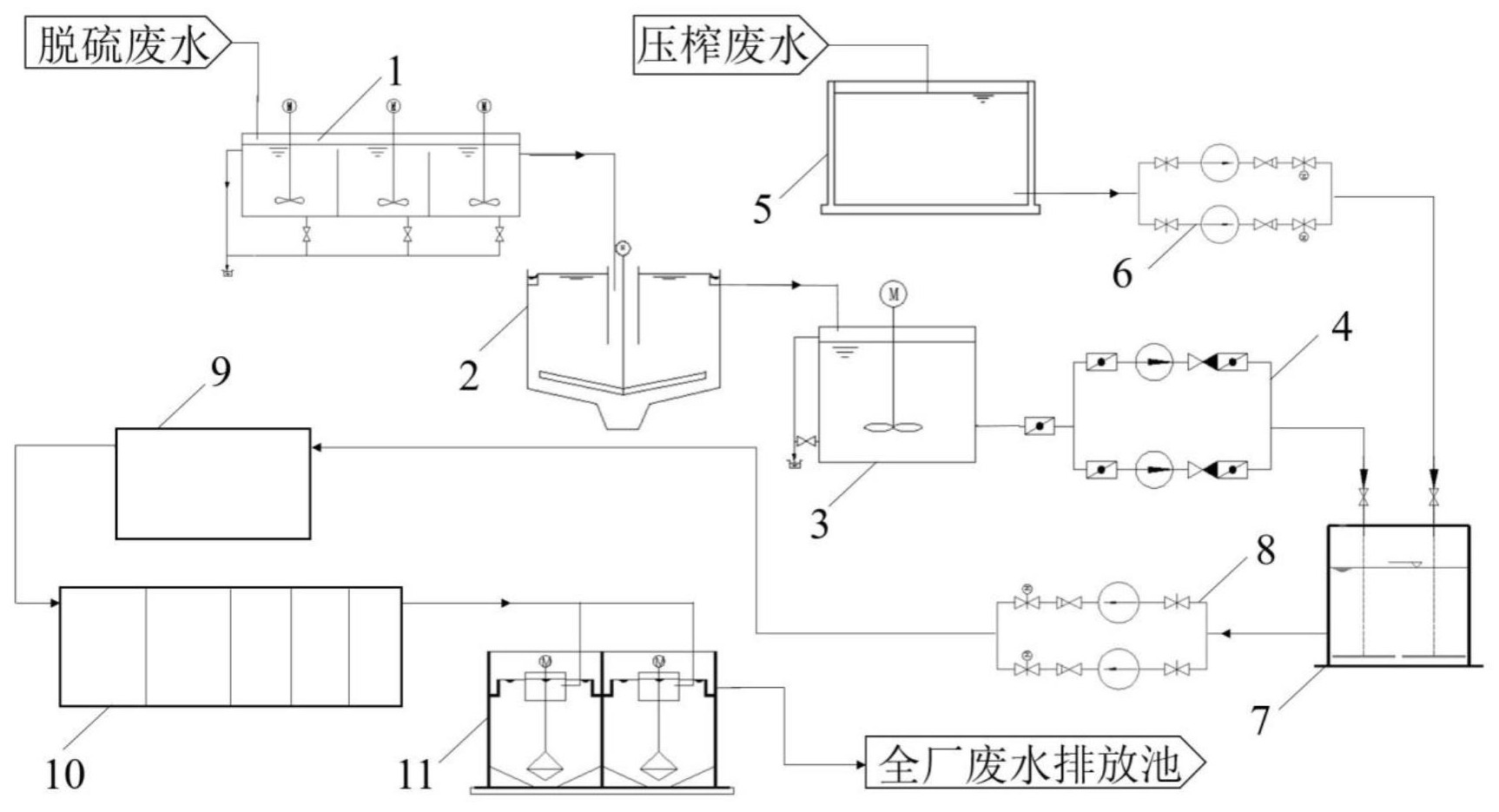

3.根據權利要求2所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述三聯箱（1）的出水口與所述澄清池（2）的進水口連接，所述澄清池（2）的出水口與所述清水箱（3）的進水口連接，所述清水箱（3）的出水口與所述清水泵（4）的第一端連接，所述清水泵（4）的第二端與所述調節池（7）的第一進水口連接。
4.根據權利要求1所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述壓榨廢水處理單元包括：廢液水箱：用于收集污泥經板框壓榨機壓出的所述濾液；濾液轉運泵：用于泵出所述廢液水箱中的所述濾液。
5.根據權利要求4所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述廢液水箱（5）的出水口與所述濾液轉運泵（6）的第一端連接，所述濾液轉運泵（6）的第二端與所述調節池（7）的第二進水口連接。
6.根據權利要求1所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述調節池（7）的出水口與所述提升泵（8）的第一端連接，所述提升泵（8）的第二端與所述氣浮池（9）的進水口連接，所述氣浮池（9）的出水口與所述A/O池（10）的進水口連接，所述A/O池（10）的出水口與所述二沉池（11）的進水口連接，所述二沉池（11）的出水口用于排放廢水。
7.根據權利要求1所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述三聯箱包括：中和箱：用于調節脫硫廢水的PH值來沉淀金屬離子；反應箱：用于去除脫硫廢水中的重金屬離子；絮凝箱：用于將脫硫廢水中分散的金屬離子匯聚形成顆粒進行沉淀。
8.根據權利要求7所述的污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，其特征在于，所述中和箱的出水口與所述反應箱的進水口連通，所述反應箱的出水口與所述絮凝箱的進水口連通，所述絮凝箱的出水口與所述澄清池（2）的進水口連通。
發明內容
為了解決背景技術中提到的至少一個技術問題，本發明的目的在于提供一種污泥壓濾廢水與煙氣脫硫廢水耦合處置系統，降低對于廢水處置的成本、實現脫硫廢水的安全排放。
為實現上述目的，本發明提供如下技術方案，包括：脫硫廢水處理單元：用于對脫硫廢水進行處理得到上層清液；壓榨廢水處理單元：用于對壓榨廢水進行處理得到濾液；調節池：用于收集并混合泵出的所述上層清液和所述濾液，得到混合液；提升泵：用于將混合液泵出；氣浮池：用于接收泵出的混合液并去除混合液中的懸浮物；A/O池：用于對混合液進行脫氮除磷處理；二沉池：用于對所述A/O池處理后的混合液進行泥水分離，得到沉淀物和用于排放的廢水。
進一步地，所述脫硫廢水處理單元包括：三聯箱：用于對脫硫廢水中的金屬離子進行沉淀處理；澄清池：用于對處理后脫硫廢水中的液體和固體進行分離，得到所述上層清液和沉淀物；清水箱：用于收集經所述澄清池分離出的所述上層清液；清水泵：用于將所述上層清液泵出。
進一步地，所述壓榨廢水處理單元包括：廢液水箱：用于收集污泥經板框壓榨機壓出的所述濾液；濾液轉運泵：用于泵出所述廢液水箱中的所述濾液。
進一步地，所述三聯箱的出水口與所述澄清池的進水口連接，所述澄清池的出水口與所述清水箱的進水口連接，所述清水箱的出水口與所述清水泵的第一端連接，所述清水泵的第二端與所述調節池的第一進水口連接。
進一步地，所述廢液水箱的出水口與所述濾液轉運泵的第一端連接，所述濾液轉運泵的第二端與所述調節池的第二進水口連接。
進一步地，所述調節池的出水口與所述提升泵的第一端連接，所述提升泵的第二端與所述氣浮池的進水口連接，所述氣浮池的出水口與所述A/O池的進水口連接，所述A/O池的出水口與所述二沉池的進水口連接，所述二沉池的出水口用于排放廢水。
進一步地，所述三聯箱包括：中和箱：用于調節脫硫廢水的PH值來沉淀金屬離子；反應箱：用于去除脫硫廢水中的重金屬離子；絮凝箱：用于將脫硫廢水中分散的金屬離子匯聚形成顆粒進行沉淀。
進一步地，所述中和箱的出水口與所述反應箱的進水口連通，所述反應箱的出水口與所述絮凝箱的進水口連通，所述絮凝箱的出水口與所述澄清池的進水口連通。
與現有技術相比，本發明的有益效果是：本發明通過將收集到的污泥經板框壓榨機壓出的濾液廢水以及煙氣脫硫廢水進行耦合處置，相較于單獨的廢水處理，使其廢水中的pH和COD均有所降低，節省藥劑成本以及處置能耗；同時降低脫硫廢水的氨氮含量，實現了脫硫廢水的安全排放。
（發明人：張東明;楊晨;李夢圓;樊立安;王艷;呂洪炳;俞彩孟;吳光華;姜志剛;王小倩;李紅;張一諾）
