公布日：2023.02.03
申請日：2022.09.05
分類號：E02F3/88(2006.01)I;E02F5/28(2006.01)I;E02F7/00(2006.01)I;E02F7/10(2006.01)I
摘要
本發明涉及淤泥處理技術領域，公開了一種河道淤泥處理系統及其處理方法，其處理系統包括環保型絞吸船，環保型絞吸船的出泥口通過吸泥管連接接力泵船，接力泵船的出泥端通過多節水上輸泥管與放置在岸上的多節地面輸泥管一端相連，地面輸泥管的另一端與處理機構相連，通過設置篩分平臺以及在篩分平臺內部的采樣槽，可對經過沉淀池進行初次沉淀后的污泥經過二次沉淀后進入到均質池中進行處理，并通過泥漿檢測儀對從沉淀池過來的泥漿進行檢測，保證泥漿濃度達到設定值后方能進入均質池中進行處理，保證其經濟性達到最佳，通過設置均質池，在均質池的頂部設有多個攪拌桿，可通過攪拌桿對均質池內部的罐體進行攪拌，進而保證泥漿與藥劑加快混合。
權利要求書
1.一種河道淤泥處理系統，其特征在于，包括：環保型絞吸船，環保型絞吸船的出泥口通過吸泥管連接接力泵船，接力泵船的出泥端通過多節水上輸泥管與放置在岸上的多節地面輸泥管(6)一端相連，地面輸泥管(6)的另一端與處理機構相連；所述處理機構包括篩分機(5)，篩分機(5)頂部的入料口與地面輸泥管(6)相連，篩分機(5)的端面設有雜物出口，雜物出口連接雜物管(7)，與雜物出口相垂直的端面設有粗出料口與細出料口，粗出料口通過連接抽沙泵(9)的出沙管(8)與沉沙池相連，所述細出料口通過連接出泥泵(11)的出泥管(10)與沉淀池相連，沉淀池的底部出泥口通過泥漿泵連接泥漿管(15)，泥漿管(15)的一端連接篩分平臺(14)，泥漿管(15)的一端連接有電磁閥，篩分平臺(14)的內部設有采樣槽(19)，采樣槽(19)的端面通過帶有采樣電磁閥的采樣管(21)連接泥漿管(15)，采樣槽(19)內部設有可對泥漿濃度進行檢測的泥漿檢測儀(20)的檢測端，泥漿檢測儀(20)上部固定在采樣槽(19)的頂部，篩分平臺(14)內部的底端設有帶有篩分孔(17)的篩分板(16)，篩分平臺(14)的底部通過出漿管連接可對篩分后的泥漿進行處理的均質池(12)，均質池(12)的一端端面通過帶有藥劑加藥泵的藥劑管與儲存藥劑的儲罐相連，均質池(12)的另一端面連接多根帶有抽漿泵的抽漿管，抽漿管的另一端與板框壓濾機的進料口相連，板框壓濾機的污泥出料口的下方設有傳送帶的一端，傳送帶的另一端設置在堆放點的上方，所述板框壓濾機通過多根帶有進氣泵的進氣管連接多個空氣罐，空氣罐設置在均質池(12)的一側；采樣槽(19)的底部設有污泥口，所述污泥口通過一號污泥管與一號污泥泵連接污泥槽，污泥槽通過管道連接沉淀池，污泥口通過二號污泥管與二號污泥泵連接均質池(12)；沉淀池的上部通過溢流槽連接凈化池，凈化池與沉沙池的上部通過引流槽相連，凈化池的出水端與尾水池相連，尾水池的出水端與生態保障池相連，生態保障池的出水端與河道相連。
2.根據權利要求1所述的一種河道淤泥處理系統，其特征在于，所述凈化池的一側設有凈化藥罐，凈化藥罐的底端通過加藥電磁閥連接加藥管，加藥管設置在凈化池的上方。
3.根據權利要求1所述的一種河道淤泥處理系統，其特征在于，所述均質池(12)的結構為倒“L”型的箱體，均質池(12)的內部設有多個攪拌桿，攪拌桿的頂部通過聯軸器連接攪拌電機(13)，攪拌電機(13)設置在均質池(12)的頂部。
4.根據權利要求1所述的一種河道淤泥處理系統，其特征在于，所述均質池(12)的一端端面通過帶有粉末加藥泵的加粉管與儲存藥粉的粉末儲罐相連。
5.根據權利要求1所述的一種河道淤泥處理系統，其特征在于，所述篩分平臺的底部設有垃圾出口，垃圾出口的內部設有可轉動的擋板(18)，垃圾出口的底部連接回收管。
6.一種河道淤泥的處理方法，其特征在于，具體步驟為：步驟一：環保型絞吸船移動至將要清淤的位置進行吸取污泥，并將吸取后的污泥吸取管傳輸給接力泵，接力泵船將輸送來的污泥通過出泥端，經過水上輸泥管以及地面輸泥管(6)送入到篩分機(5)的內部；步驟二：污泥在篩分機(5)上進行篩分，將污泥分為垃圾、較粗顆粒的污泥以及剩余污泥，通過篩分機(5)的雜物出口將篩分后的垃圾排出，較粗顆粒的污泥通過抽沙泵(9)進入到沉沙池中，剩余污泥通過輸泥泵進入到沉淀池中；步驟三：輸送來的污泥在沉淀池中進行沉淀，并在沉淀池的前端投加PAC藥劑讓泥水分離，在沉淀池后端投加PAM藥劑將泥漿絮凝，處理后的污泥的表層水通過溢流槽溢流至凈化池進行凈化處理，底層污泥的泥漿則通過泥漿泵送至篩分平臺(14)進行下一步篩分處理；步驟四：在泥漿通過泥漿管(15)進入到篩分平臺(14)時，首先通過采樣管(21)將泥漿引流至采樣槽(19)通過泥漿檢測儀(20)對泥漿濃度進行檢測，當泥漿濃度大于設定值時，打開電磁閥，將泥漿流入到篩分板(16)上，通過篩分板(16)進行篩分，將篩分后的泥漿進入到均質池中進行處理；步驟五：通過藥劑加藥泵向均質池中加入藥劑，對泥漿進行處理，并通過攪拌桿對均質池的泥漿進行攪拌，使藥劑與泥漿加快混合，通過抽漿泵將混合后的泥漿抽入到板框壓濾機中；步驟六：通過板框壓濾機將污泥中的毛細水擠壓出來、脫水固結，最終成為泥餅成品，泥餅成品通過傳送帶傳送到堆放點，板框壓濾機產生的毛細水通過管道流入到凈化池中；步驟七：將堆放點的泥餅成品通過環保型渣土車外運至處置中心進行資源化處理。
7.根據權利要求6所述的一種河道淤泥的處理方法，其特征在于，步驟二中的沉沙池中的粗污泥經過一段時間沉淀后，通過運輸車輛外運至沙粒處置中心進行資源化處理。
8.根據權利要求6所述的一種河道淤泥的處理方法，其特征在于，步驟三中的加入PAC與PAM前需要進行淤泥絮凝濃縮藥劑濃度梯度試驗，以確定最適宜藥劑濃度。
9.根據權利要求6所述的一種河道淤泥的處理方法，其特征在于，對尾水池末端的水體進行取樣檢測，達標后方可外排，并可將末端檢測合格的余水引致板框壓濾機，充當沖洗用水。
發明內容
為解決上述技術問題，本發明提供一種河道淤泥處理系統及其處理方法。
本發明提出一種河道淤泥處理系統，其特征在于，包括：環保型絞吸船，環保型絞吸船的出泥口通過吸泥管連接接力泵船，接力泵船的出泥端通過多節水上輸泥管與放置在岸上的多節地面輸泥管一端相連，地面輸泥管的另一端與處理機構相連；
所述處理機構包括篩分機，篩分機頂部的入料口與地面輸泥管相連，篩分機的端面設有雜物出口，雜物出口連接雜物管，與雜物出口相垂直的端面設有粗出料口與細出料口，粗出料口通過連接抽沙泵的出沙管與沉沙池相連，所述細出料口通過連接出泥泵的出泥管與沉淀池相連，沉淀池的底部出泥口通過泥漿泵連接泥漿管，泥漿管的一端連接篩分平臺，泥漿管的一端連接有電磁閥，篩分平臺的內部設有采樣槽，采樣槽的端面通過帶有采樣電磁閥的采樣管連接泥漿管，采樣槽內部設有可對泥漿濃度進行檢測的泥漿檢測儀的檢測端，泥漿檢測儀上部固定在采樣槽的頂部，篩分平臺內部的底端設有帶有篩分孔的篩分板，篩分平臺的底部通過出漿管連接可對篩分后的泥漿進行處理的均質池，均質池的一端端面通過帶有藥劑加藥泵的藥劑管與儲存藥劑的儲罐相連，均質池的另一端面連接多根帶有抽漿泵的抽漿管，抽漿管的另一端與板框壓濾機的進料口相連，板框壓濾機的污泥出料口的下方設有傳送帶的一端，傳送帶的另一端設置在堆放點的上方；
采樣槽的底部設有污泥口，所述污泥口分別通過一號污泥管與一號污泥泵連接污泥槽，污泥槽通過管道連接沉淀池，污泥口通過二號污泥管與二號污泥泵連接均質池；
沉淀池的上部通過溢流槽連接凈化池，凈化池與沉沙池的上部通過引流槽相連，凈化池的出水端與尾水池相連，尾水池的出水端與生態保障池相連，生態保障池的出水端與河道相連，
優選的，所述水上輸泥管包括鋼材質制成的管體一，管體一通過法蘭連接膠材質制成的管體二，管體一的底部安裝有可提供浮力的浮體，所述地面輸泥管的材質為UPVC，地面輸泥管之間通過膠合連接。
優選的，所述均質池的結構為倒“L”型的箱體，均質池的內部設有多個攪拌桿，攪拌桿的頂部通過聯軸器連接攪拌電機，攪拌電機設置在均質池的頂部。
優選的，所述板框壓濾機通過多根帶有進氣泵的進氣管連接多個空氣罐，空氣罐設置在均質池的一側。
優選的，所述均質池的一端端面通過帶有粉末加藥泵的加粉管與儲存藥粉的粉末儲罐相連。
優選的，所述凈化池的一側設有凈化藥罐，凈化藥罐的底端通過加藥電磁閥連接加藥管，加藥管設置在凈化池的上方。

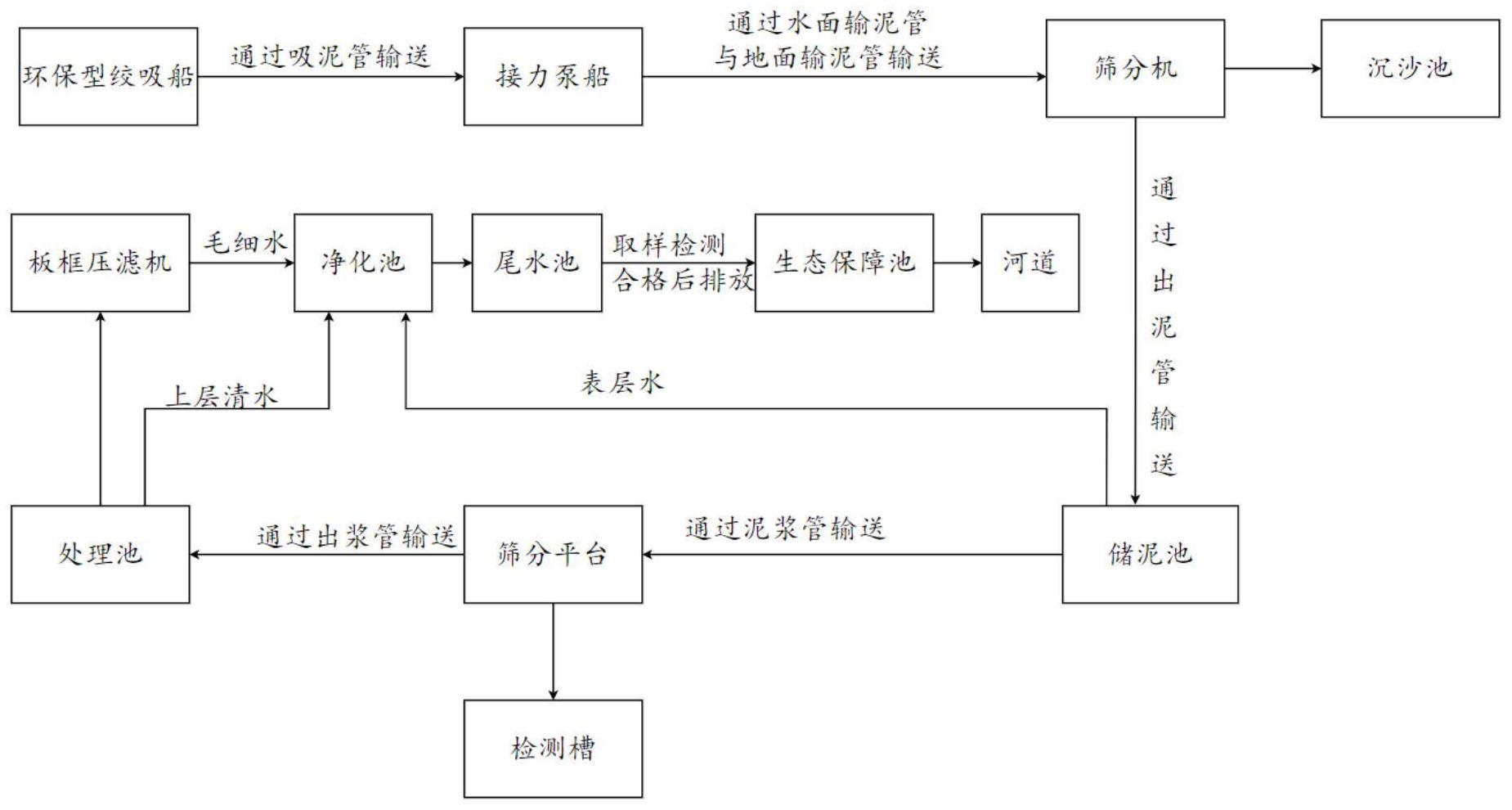

一種河道淤泥的處理方法，其特征在于，具體步驟為：
步驟一：環保型絞吸船移動至將要清淤的位置進行吸取污泥，并將吸取后的污泥吸取管傳輸給接力泵，接力泵船將輸送來的污泥通過出泥端，經過水上輸泥管以及地面輸泥管送入到篩分機的內部；
步驟二：污泥在篩分機上進行篩分，將污泥分為垃圾、較粗顆粒的污泥以及剩余污泥，通過篩分機的雜物出口將篩分后的垃圾排出，較粗顆粒的污泥通過抽沙泵進入到沉沙池中，剩余污泥通過輸泥泵進入到沉淀池中；
步驟三：輸送來的污泥在沉淀池中進行沉淀，并在沉淀池的前端投加PAC藥劑讓泥水分離，在沉淀池后端投加PAM藥劑將泥漿絮凝，處理后的污泥的表層水通過溢流槽溢流至凈化池進行凈化處理，底層污泥的泥漿則通過泥漿泵送至篩分平臺進行下一步篩分處理；
步驟四：在泥漿通過泥漿管進入到篩分平臺時，首先通過采樣管將泥漿引流至采樣槽通過泥漿檢測儀對泥漿濃度進行檢測，當泥漿濃度大于設定值時，打開電磁閥，將泥漿流入到篩分板上，通過篩分板進行篩分，將篩分后的泥漿進入到均質池中進行處理；
步驟五：通過藥劑加藥泵向均質池中加入藥劑，對泥漿進行處理，并通過攪拌桿對均質池的泥漿進行攪拌，使藥劑與泥漿加快混合，通過抽漿泵將混合后的泥漿抽入到板框壓濾機中
步驟六：通過板框壓濾機將污泥中的毛細水擠壓出來、脫水固結，最終成為泥餅成品，泥餅成品通過傳送帶傳送到堆放點，板框壓濾機產生的毛細水通過管道流入到凈化池中；
步驟七：將堆放點的泥餅成品通過環保型渣土車外運至處置中心進行資源化處理。
優選的，步驟二中的沉沙池中的粗污泥經過一段時間沉淀后，通過運輸車輛外運至沙粒處置中心進行資源化處理。
優選的，步驟三中的加入PAC與PAM前需要進行淤泥絮凝濃縮藥劑濃度梯度試驗，以確定最適宜藥劑濃度。
優選的，對生態保障池末端的水體進行取樣檢測，達標后方可外排，并可將末端檢測合格的余水引致板框壓濾機，充當沖洗用水。
與相關技術相比較，本發明提供的一種河道淤泥處理系統及其處理方法具有如下有益效果：
1、本發明通過設置篩分平臺以及在篩分平臺內部采樣槽，可對經過沉淀池進行初次沉淀后的污泥經過二次沉淀后進入到均質池中進行處理，并通過泥漿檢測儀對從沉淀池過來的泥漿進行檢測，保證泥漿濃度達到設定值后方能進入均質池中進行處理，保證其經濟性達到最佳；
2、本發明通過設置均質池、在均質池的頂部設有多個攪拌桿，可通過攪拌桿對均質池內部的罐體進行攪拌，進而保證泥漿與藥劑加快混合，以及將泥漿攪拌的更加的均勻，對泥漿進行二次絮凝處理，保證了輸送至板框壓濾機的泥漿流量與濃度穩定，使得板框壓濾機出泥量與出泥含水率穩定可控；
3、本發明通過設置空氣罐，將板框壓濾機的動力改為空氣壓縮，可有效提高板框壓濾機的壓濾效率，進而降低處理成本。
（發明人：黃偉;諸青;文命初;王福章;汪貴成;柳佳聰;姜亞秋;曹連山;王博;胡偉聲;徐毅峰;李驥）
