公布日：2023.11.10
申請日：2023.09.13
分類號：C02F9/00(2023.01)I;C02F5/00(2023.01)N;C02F1/04(2023.01)N;C02F1/44(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F3/12(2023.01)N;C02F3/
28(2023.01)N;C02F1/42(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提供了一種高含硫氯鹽雜環有機物污水的處理系統及處理方法，該處理系統包括依次連接的一級處理單元、二級處理單元及三級處理單元；其中，一級處理單元沿污水流向包括依次連通的一級高效沉淀池、錳砂過濾器、一級超濾系統及一級RO濃縮裝置；二級處理單元包括依次連通的反滲透水池、二級高效沉淀池、臭氧接觸氧化池、曝氣生物池、反硝化池、一級臭氧催化池、二級超濾系統、離子交換池及二級RO濃縮裝置；三級處理單元包括依次連通的軟化除硅裝置、二級臭氧催化池及高壓反滲透裝置。該處理系統減少了高效沉淀池等工序的負荷，得到合格回用水去循環水裝置使用，得到的雜鹽外售，實現了含高硫氯鹽雜環有機物污水的零排放，減少了對環境的影響。
權利要求書
1.一種高含硫氯鹽雜環有機物污水的處理系統，其特征在于，包括依次連接的一級處理單元、二級處理單元及三級處理單元；其中，所述一級處理單元沿污水流向包括依次連通的一級高效沉淀池、錳砂過濾器、一級超濾系統及一級RO濃縮裝置；所述二級處理單元包括依次連通的反滲透水池、二級高效沉淀池、臭氧接觸氧化池、曝氣生物池、反硝化池、一級臭氧催化池、二級超濾系統、離子交換池及二級RO濃縮裝置；其中，所述反滲透水池設置有濃縮水入口，其與一級RO濃縮裝置的濃縮水出口連接；所述反滲透水池還設置有電廠脫硫廢水入口和電廠化水中和廢水入口，其分別與電廠脫硫廢水排出口連接以及與電廠化水中和廢水排出口連接；所述三級處理單元包括依次連通的軟化除硅裝置、二級臭氧催化池及高壓反滲透裝置；其中，二級RO濃縮裝置的濃縮水出口與所述軟化除硅裝置的入水口連接；所述一級RO濃縮裝置的一級回用水出口、二級RO濃縮裝置的二級回用水出口、高壓反滲透裝置的三級回用水出口均和回用水池連通，以將回用水輸送至回用水池中。
2.根據權利要求1所述的高含硫氯鹽雜環有機物污水的處理系統，其特征在于，還包括雜鹽回收單元，所述雜鹽回收單元和所述高壓反滲透裝置的濃縮水出口連通；優選地，所述雜鹽回收單元包括依次連接的多效蒸發系統和離心干燥裝置；更優選地，所述多效蒸發系統包括順次連接的一效降膜蒸發器、二效降膜蒸發器和強制循環結晶器；優選地，所述多效蒸發系統的蒸汽經冷卻降溫成冷凝水后排入所述回用水池。
3.一種高含硫氯鹽雜環有機物污水的處理方法，其特征在于，包括以下步驟：(1)一次高密度沉淀：污水進入一級高效沉淀池中，根據進水條件加入絮凝劑進行絮凝沉降，調節pH值；(2)錳砂過濾：經絮凝沉降后的污水通入錳砂過濾器中去除有害金屬離子；(3)一次超濾：經步驟(2)過濾的污水進入一級超濾系統中去除大分子物質；(4)一次RO濃縮：一次超濾后的污水經一級RO濃縮裝置脫水濃縮后得到一級回用水和一級濃縮水，一級回用水進入回用水池中回收，一級濃縮水進入反滲透水池中與電廠脫硫廢水、電廠化水中和廢水混合得到混合污水；(5)二次高密度沉淀：混合污水從反滲透水池進入二級高效沉淀池中，根據進水條件加入絮凝劑進行絮凝沉淀，調節pH值；(6)臭氧接觸氧化：經步驟(5)絮凝沉降后的污水與臭氧接觸反應，將難降的大分子有機物分解為易降解的有機物；(7)曝氣生物：經臭氧氧化后的污水進入曝氣生物池進行有機物降解；(8)反硝化：經曝氣后的污水進入反硝化池中去除污水中的氨氮；(9)一次臭氧催化：經反硝化后的污水進入一級臭氧催化池中進行催化氧化，去除污水中的雜環有機物COD；(10)二次超濾：經一次臭氧催化后的污水進入二級超濾系統中進一步去除COD；(11)離子交換：經二次超濾后的污水進入離子交換池中，通過弱酸離子樹脂去除鈣鎂離子；(12)二次RO濃縮：去除鈣鎂離子后的污水經二級RO濃縮裝置脫水濃縮后得到二級回用水和二級濃縮水，二級回用水進入回用水池中回收；(13)軟化除硅：二級RO濃縮裝置的二級濃縮水進入軟化去硅裝置，加入聚丙烯酸PAA，與硅、鎂形成穩定化合物后沉淀，再通過微過濾膜分離出化合物；(14)二次臭氧催化：經軟化除硅后的污水進入二級臭氧催化池中進行催化氧化進一步去除雜環有機物COD；(15)高壓反滲透：二次臭氧催化后的污水進入高壓反滲透裝置進行脫水濃縮，得到三級回用水和反滲透濃縮水，三級回用水進入回用水池中回收。
4.根據權利要求3所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，還包括雜鹽回收，高壓反滲透濃縮水進入多效蒸發系統經蒸發濃縮、結晶、離心后干燥得到雜鹽，離心母液返回蒸多效蒸發系統繼續蒸發，同時蒸發過程產生的蒸汽經冷凝得到的冷凝水進入回用水池中回收。
5.根據權利要求3所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，步驟(1)中的污水中含有包括雜環有機物、氯離子、鈉離子和硫酸根離子；優選的，雜環有機物COD為60mg/l以上，氯離子濃度為250mg/l以上，鈉離子濃度為300mg/l以上，硫酸根離子濃度為200mg/l以上；優選的，步驟(4)中的混合污水中至少含有鈉、硫、氯以及雜環有機物；更優選的，步驟(4)中的雜環有機物COD為300mg/l以上，氯離子濃度為3000mg/l以上，鈉離子濃度為3000mg/l以上，硫酸根離子濃度為3000mg/l以上。
6.根據權利要求3-5任一項所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，所述步驟(1)的進水條件是：進水量為300-500m3/h，PH值為7-9，溫度為20-30℃；和/或，所述步驟(1)的絮凝劑的用量為10-30kg/h；所述絮凝劑為PAM；和/或，采用硫酸和/或氫氧化鈉調節PH值；和/或，所述步驟(5)的進水條件是：進水量為150-170m3/h，PH值為6-9，溫度為20-30℃。
7.根據權利要求3-5任一項所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，所述步驟(6)的臭氧接觸氧化過程中，臭氧流量為16-20kg/h，和/或，進水量為105-133m3/h；和/或，所述步驟(7)的曝氣生物過程中，進料溫度為20-30℃，pH值為6-9，空氣流量為105-133m3/h。
8.根據權利要求3-5任一項所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，所述步驟(8)的反硝化過程中，補充碳源為醋酸鈉；優選地，醋酸鈉的用量為16-20kg/d；和/或，所述步驟(9)的一次臭氧催化中，催化氧化時間為2.6h，和/或，臭氧流量為5-10kg/h。
9.要求根據權利要求3-5任一項所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，所述步驟(11)的離子交換過程中，再生水量為2-5m3/h，和/或，進水量為97-125m3/h；和/或，所述步驟(13)的軟化除硅過程中，PPA的用量為8-15kg/h，和/或，進水量為19.2-30.7m3/h。
10.根據權利要求3-5任一項所述的高含硫氯鹽雜環有機物污水的處理方法，其特征在于，所述步驟(14)二次臭氧催化過程中，催化氧化時間為2.6h，和/或，進水量為19-30.5m3/h，和/或，臭氧用量為2-6kg/h；和/或，所述雜鹽包括硫酸鹽、氯化鹽和碳酸鹽。
發明內容
本發明的目的在于提供一種高含硫氯鹽雜環有機物污水的處理系統及處理方法，該處理系統通過巧妙工藝設計減少了高效沉淀池等工序的負荷，減少投資，得到合格的回用水去循環水裝置使用，得到的雜鹽外售，實現了含硫含氯含鹽污水的零排放，減少了對環境的影響。
為了達到上述目的，本發明提供以下技術方案：

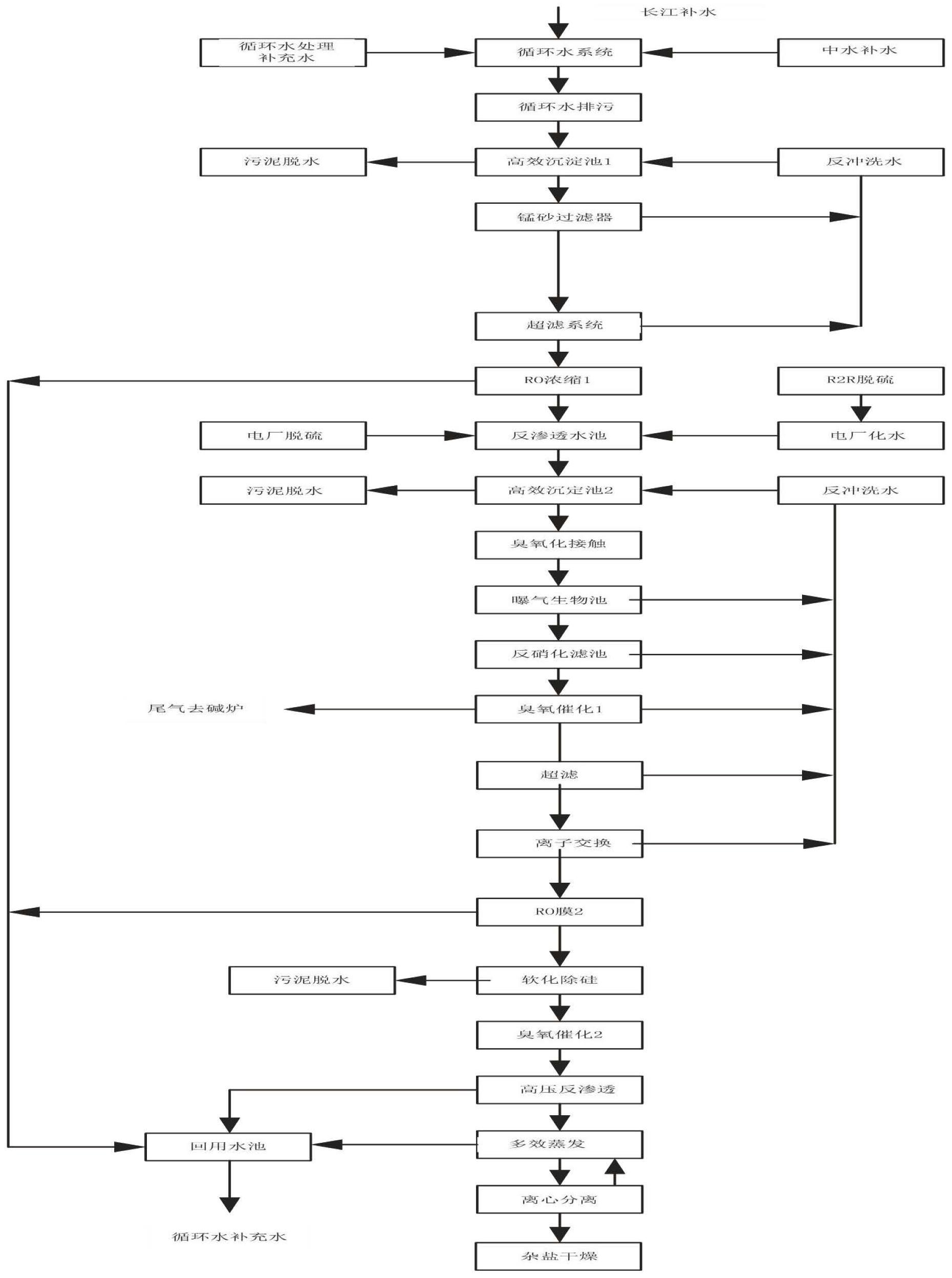

本發明提供了一種高含硫氯鹽雜環有機物污水的處理系統，包括依次連接的一級處理單元、二級處理單元及三級處理單元；
其中，所述一級處理單元沿污水流向包括依次連通的一級高效沉淀池、錳砂過濾器、一級超濾系統及一級RO濃縮裝置；
所述二級處理單元包括依次連通的反滲透水池、二級高效沉淀池、臭氧接觸氧化池、曝氣生物池、反硝化池、一級臭氧催化池、二級超濾系統、離子交換池及二級RO濃縮裝置；其中，所述反滲透水池設置有濃縮水入口，其與一級RO濃縮裝置的濃縮水出口連接；所述反滲透水池還設置有電廠脫硫廢水入口和電廠化水中和廢水入口，其分別與電廠脫硫廢水排出口連接以及與電廠化水中和廢水排出口連接；
所述三級處理單元包括依次連通的軟化除硅裝置、二級臭氧催化池及高壓反滲透裝置；其中，二級RO濃縮裝置的濃縮水出口與所述軟化除硅裝置的入水口連接；
所述一級RO濃縮裝置的一級回用水出口、二級RO濃縮裝置的二級回用水出口、高壓反滲透裝置的三級回用水出口均和回用水池連通，以將回用水輸送至回用水池中。
進一步地，還包括雜鹽回收單元，所述雜鹽回收單元和所述高壓反滲透裝置的濃縮水出口連通；
優選地，所述雜鹽回收單元包括依次連接的多效蒸發系統和離心干燥裝置；
更優選地，所述多效蒸發系統包括順次連接的一效降膜蒸發器、二效降膜蒸發器和強制循環結晶器；
優選地，所述多效蒸發系統的蒸汽經冷卻降溫成冷凝水后排入所述回用水池。
除此之外，本發明還提供了一種高含硫氯鹽雜環有機物污水的處理方法，包括以下步驟：
(1)一次高密度沉淀：污水進入一級高效沉淀池中，根據進水條件加入絮凝劑進行絮凝沉降，調節pH值；
(2)錳砂過濾：經絮凝沉降后的污水通入錳砂過濾器中去除有害金屬離子；
(3)一次超濾：經步驟(2)過濾的污水進入一級超濾系統中去除大分子物質；
(4)一次RO濃縮：一次超濾后的污水經一級RO濃縮裝置脫水濃縮后得到一級回用水和一級濃縮水，一級回用水進入回用水池中回收，一級濃縮水進入反滲透水池中與電廠脫硫廢水、電廠化水中和廢水混合得到混合污水；
(5)二次高密度沉淀：混合污水從反滲透水池進入二級高效沉淀池中，根據進水條件加入絮凝劑進行絮凝沉淀，調節pH值；
(6)臭氧接觸氧化：經步驟(5)絮凝沉降后的污水與臭氧接觸反應，將難降的大分子有機物分解為易降解的有機物；
(7)曝氣生物：經臭氧氧化后的污水進入曝氣生物池進行有機物降解；
(8)反硝化：經曝氣后的污水進入反硝化池中去除污水中的氨氮；
(9)一次臭氧催化：經反硝化后的污水進入一級臭氧催化池中進行催化氧化，去除污水中的雜環有機物COD；
(10)二次超濾：經一次臭氧催化后的污水進入二級超濾系統中進一步去除COD；
(11)離子交換：經二次超濾后的污水進入離子交換池中，通過弱酸離子樹脂去除鈣鎂離子；
(12)二次RO濃縮：去除鈣鎂離子后的污水經二級RO濃縮裝置脫水濃縮后得到二級回用水和二級濃縮水，二級回用水進入回用水池中回收；
(13)軟化除硅：二級RO濃縮裝置的二級濃縮水進入軟化去硅裝置，加入聚丙烯酸PAA，與硅、鎂形成穩定化合物后沉淀，再通過微過濾膜分離出化合物；
(14)二次臭氧催化：經軟化除硅后的污水進入二級臭氧催化池中進行催化氧化進一步去除雜環有機物COD；
(15)高壓反滲透：二次臭氧催化后的污水進入高壓反滲透裝置進行脫水濃縮，得到三級回用水和反滲透濃縮水，三級回用水進入回用水池中回收。
進一步地，還包括雜鹽回收，高壓反滲透濃縮水進入多效蒸發系統經蒸發濃縮、結晶、離心后干燥得到雜鹽，離心母液返回蒸多效蒸發系統繼續蒸發，同時蒸發過程產生的蒸汽經冷凝得到的冷凝水進入回用水池中回收。
進一步地，步驟(1)中的污水中含有包括雜環有機物、氯離子、鈉離子和硫酸根離子；
優選的，雜環有機物COD為60mg/l以上，氯離子濃度為250mg/l以上，鈉離子濃度為300mg/l以上，硫酸根離子濃度為200mg/l以上；
優選的，步驟(4)中的混合污水中至少含有鈉、硫、氯以及雜環有機物；
更優選的，步驟(4)中的雜環有機物COD為300mg/l以上，氯離子濃度為3000mg/l以上，鈉離子濃度為3000mg/l以上，硫酸根離子濃度為3000mg/l以上。
進一步地，所述步驟(1)的進水條件是：進水量為300-500m3/h，PH值為7-9，溫度為20-30℃；
和/或，所述步驟(1)的絮凝劑的用量為10-30kg/h；所述絮凝劑為PAM；
和/或，采用硫酸和/或氫氧化鈉調節PH值；
和/或，所述步驟(5)的進水條件是：進水量為150-170m3/h，PH值為6-9，溫度為20-30℃。
進一步地，所述步驟(6)的臭氧接觸氧化過程中，臭氧流量為16-20kg/h，和/或，進水量為105-133m3/h；
和/或，所述步驟(7)的曝氣生物過程中，進料溫度為20-30℃，pH值為6-9，空氣流量為105-133m3/h。
進一步地，所述步驟(8)的反硝化過程中，補充碳源為醋酸鈉；優選地，醋酸鈉的用量為16-20kg/d；
和/或，所述步驟(9)的一次臭氧催化中，催化氧化時間為2.6h，和/或，臭氧流量為5-10kg/h。
進一步地，所述步驟(11)的離子交換過程中，再生水量為2-5m3/h，和/或，進水量為97-125m3/h；
和/或，所述步驟(13)的軟化除硅過程中，PPA的用量為8-15kg/h，和/或，進水量為19.2-30.7m3/h。
進一步地，所述步驟(14)二次臭氧催化過程中，催化氧化時間為2.6h，和/或，進水量為19-30.5m3/h，和/或，臭氧用量為2-6kg/h；
和/或，所述雜鹽包括硫酸鹽、氯化鹽和碳酸鹽。
與現有技術相比，本發明的技術方案至少具有以下技術效果：
本發明經過高密度沉淀、錳砂過濾、超濾、反滲透、臭氧接觸、曝氣生物、臭氧接觸氧化、離子交換、軟化除硅等組合工序，通過巧妙工藝設計減少了高效沉淀池等工序的負荷，減少投資，得到合格的回用水去循環水裝置使用，得到的雜鹽外售，實現了含硫含氯鹽污水的零排放，減少了對環境的影響。
本發明工藝適合大規模污水處理，污水處理效果好。
（發明人：鄭偉;魏茂清;楊帆;陳建軍;崔甲軍;管向偉;錢枝茂）
