公布日：2023.11.10
申請日：2023.09.18
分類號：C02F1/00(2023.01)I;B01D29/94(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I
摘要
本發明公開了一種污水處理用撇渣裝置，包括底座和箱體，所述底座上設置有支撐板，所述支撐板相對設置兩組，所述箱體可轉動設于兩組支撐板之間，所述箱體頂壁上設置有進料斗，所述進料斗的底端連接有進水管，所述箱體的右側壁底端設置有清污口，所述箱體的左側壁上設置有排液口，所述支撐板的外側設置有旋轉傾倒機構，所述旋轉傾倒機構與箱體連接，所述底座上設置有平穩支撐機構，所述箱體內靠近排液口處可拆卸安裝有撇渣網板。本發明屬于污水處理技術領域，具體是指一種方便對沉淀在裝置底部的殘?jiān)约拔勰噙M(jìn)行清理，且能夠根據具體的使用情況進行穩定放置或者向清污口傾斜以便更好的清理的污水處理用撇渣裝置。
權利要求書

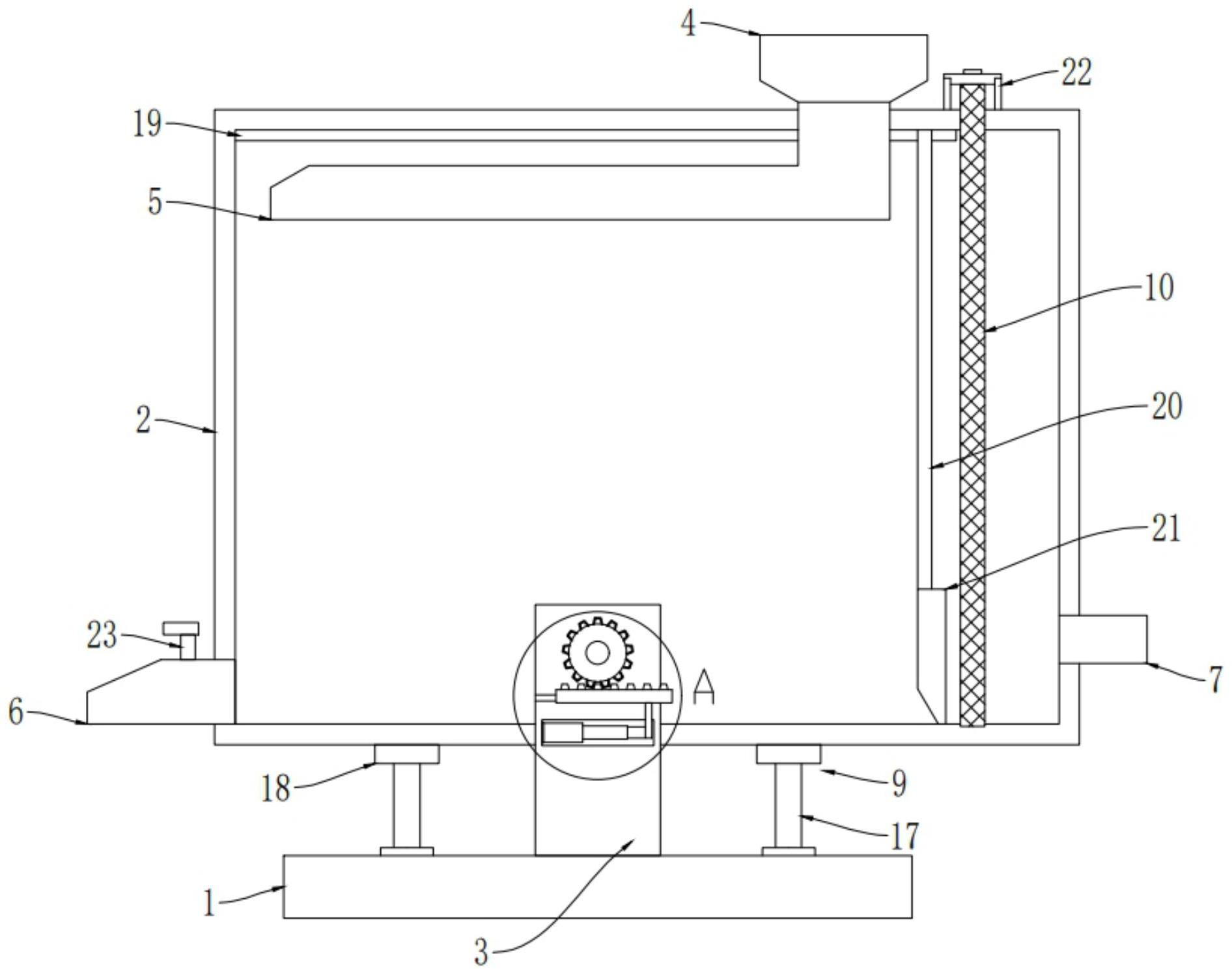

1.一種污水處理用撇渣裝置，其特征在于：包括底座(1)和箱體(2)，所述底座(1)上設置有支撐板(3)，所述支撐板(3)相對設置兩組，所述箱體(2)可轉動設于兩組支撐板(3)之間，所述箱體(2)頂壁上設置有進料斗(4)，所述進料斗(4)的底端連接有進水管(5)，所述箱體(2)的右側壁底端設置有清污口(6)，所述箱體(2)的左側壁上設置有排液口(7)，所述支撐板(3)的外側設置有旋轉傾倒機構(8)，所述旋轉傾倒機構(8)與箱體(2)連接，所述底座(1)上設置有平穩支撐機構(9)，所述箱體(2)內靠近排液口(7)處可拆卸安裝有撇渣網板(10)；所述旋轉傾倒機構(8)包括齒輪(11)、齒條(12)和電動伸縮桿(13)，所述齒輪(11)設于支撐板(3)上且連接于支撐板(3)與箱體(2)的轉動中心，所述支撐板(3)的外壁上設置有槽軌(14)，所述齒條(12)滑動設于槽軌(14)上，所述齒條(12)與齒輪(11)嚙合設置，所述支撐板(3)的外側壁上開設有空槽(15)，所述電動伸縮桿(13)安裝于空槽(15)內，所述電動伸縮桿(13)的輸出端連接有連接桿(16)，所述連接桿(16)的頂端與齒條(12)連接設置。
2.根據權利要求1所述的一種污水處理用撇渣裝置，其特征在于：所述平穩支撐機構(9)設置四組且位于底座(1)的四邊角處，所述平穩支撐機構(9)包括轉軸(17)和托板(18)，所述轉軸(17)可旋轉設于底座(1)上，所述托板(18)的側端部設于轉軸(17)的頂端。
3.根據權利要求2所述的一種污水處理用撇渣裝置，其特征在于：所述箱體(2)內頂壁下設置有滑軌(19)，所述滑軌(19)滑動連接有連桿(20)，所述連桿(20)下設置有刮板(21)，所述刮板(21)貼于箱體(2)的底壁設置。
4.根據權利要求3所述的一種污水處理用撇渣裝置，其特征在于：所述箱體(2)的頂壁上設置有防護罩殼(22)，所述防護罩殼(22)的頂部設置開關蓋，所述防護罩殼(22)罩設于撇渣網板(10)頂端。
5.根據權利要求4所述的一種污水處理用撇渣裝置，其特征在于：所述清污口(6)處安裝有閥門(23)。
6.根據權利要求5所述的一種污水處理用撇渣裝置，其特征在于：所述排液口(7)處安裝電磁閥。
7.根據權利要求6所述的一種污水處理用撇渣裝置，其特征在于：所述底座(1)為匚字形結構設置。
發明內容
為了解決上述難題，本發明提供了一種方便對沉淀在裝置底部的殘?jiān)约拔勰噙M(jìn)行清理，且能夠根據具體的使用情況進行穩定放置或者向清污口傾斜以便更好的清理的污水處理用撇渣裝置。
為了實現上述功能，本發明采取的技術方案如下：一種污水處理用撇渣裝置，包括底座和箱體，所述底座上設置有支撐板，所述支撐板相對設置兩組，所述箱體可轉動設于兩組支撐板之間，所述箱體頂壁上設置有進料斗，所述進料斗的底端連接有進水管，所述箱體的右側壁底端設置有清污口，所述箱體的左側壁上設置有排液口，所述支撐板的外側設置有旋轉傾倒機構，所述旋轉傾倒機構與箱體連接，所述底座上設置有平穩支撐機構，所述箱體內靠近排液口處可拆卸安裝有撇渣網板；所述旋轉傾倒機構包括齒輪、齒條和電動伸縮桿，所述齒輪設于支撐板上且連接于支撐板與箱體的轉動中心，所述支撐板的外壁上設置有槽軌，所述齒條滑動設于槽軌上，所述齒條與齒輪嚙合設置，所述支撐板的外側壁上開設有空槽，所述電動伸縮桿安裝于空槽內，所述電動伸縮桿的輸出端連接有連接桿，所述連接桿的頂端與齒條連接設置。
作為本發明的一種優選技術方案，所述平穩支撐機構設置四組且位于底座的四邊角處，所述平穩支撐機構包括轉軸和托板，所述轉軸可旋轉設于底座上，所述托板的側端部設于轉軸的頂端。
作為本發明的一種優選技術方案，所述箱體內頂壁下設置有滑軌，所述滑軌滑動連接有連桿，所述連桿下設置有刮板，所述刮板貼于箱體的底壁設置。
作為本發明的一種優選技術方案，所述箱體的頂壁上設置有防護罩殼，所述防護罩殼的頂部設置開關蓋，所述防護罩殼罩設于撇渣網板頂端。
作為本發明的一種優選技術方案，所述清污口處安裝有閥門。
作為本發明的一種優選技術方案，所述排液口處安裝電磁閥。
作為本發明的一種優選技術方案，所述底座為匚字形結構設置。
本發明采取上述結構取得有益效果如下：本發明提供的一種污水處理用撇渣裝置，通過旋轉傾倒機構配合可以滑動的刮板的設置，能夠帶動箱體轉動向清污口的方向傾斜，由于刮板以及連桿自身重力作用，將刮板向清污口的方向刮動清理，方便對沉淀在裝置底部的殘?jiān)约拔勰噙M(jìn)行清理，同時在撇渣過程中需要箱體穩定放置時，可以利用托板托舉箱體的底部支撐，且能夠根據具體的使用情況進行穩定放置或者向清污口傾斜以便更好的清理。
（發明人：江滿意;高萍萍;張賀）
