公布日：2023.12.29
申請日：2023.11.23
分類號：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;C02F3/34(2023.01)I;C02F1/52(2023.01)I;C02F1/24(2023.01)I;C02F101/
30(2006.01)N;C02F1/50(2023.01)N;C02F103/26(2006.01)N
摘要
本發明屬于廢水處理技術領域，尤其是一種木材生產用廢水處理裝置及方法，包括過濾池，所述過濾池包括池一和池二，池一用于攔截處理大塊木材，池二用于濾除懸浮木屑和雜質，池一一端設有進水管一，池一的兩側內壁均固定有側板，兩個側板之間固定有同一個攔截架，側板的內側嵌設有電動滑軌，電動滑軌內滑動連接有滑塊，滑塊內轉動連接有軸桿，兩個軸桿之間固定有同一個鏟斗，攔截架遠離鏟斗一面的頂部固定有收集箱。本發明中，廢水中的大塊木材會被攔截架攔住，電動滑軌驅使滑塊和鏟斗向上移動，鏟斗將攔截在攔截架上的大塊木材向上帶動，而后通過翻轉組件帶動鏟斗轉動，將大塊木材倒入收集箱內，從而做到不停機清理。
權利要求書

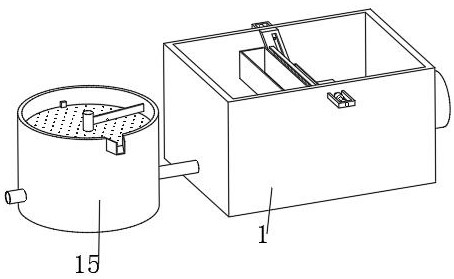

1.一種木材生產用廢水處理裝置，包括過濾池，其特征在于，所述過濾池包括池一（1）和池二（15），池一（1）用于攔截處理大塊木材，池二（15）用于濾除懸浮木屑和雜質，池一（1）一端設有進水管一（4），池一（1）的兩側內壁均固定有側板（2），兩個側板（2）之間固定有同一個攔截架（3），側板（2）的內側嵌設有電動滑軌（7），電動滑軌（7）內滑動連接有滑塊（8），滑塊（8）內轉動連接有軸桿（9），兩個軸桿（9）之間固定有同一個鏟斗（6），攔截架（3）遠離鏟斗（6）一面的頂部固定有收集箱（5），電動滑軌（7）驅使滑塊（8）和鏟斗（6）向上移動，鏟斗（6）將攔截在攔截架（3）上的大塊木材向上帶動，而后通過翻轉組件帶動鏟斗（6）轉動，將大塊木材倒入收集箱（5）內。
2.根據權利要求1所述的一種木材生產用廢水處理裝置，其特征在于，所述翻轉組件包括一對分別固定在池一（1）兩側的U形架（11），U形架（11）上固定有電動推桿一（12），電動推桿一（12）輸出軸連接有第一電機（13），第一電機（13）輸出軸連接有第一電機（13），第一電機（13）輸出軸連接有穿過池一（1）和側板（2）的對接桿（14），軸桿（9）的端部開設有供對接桿（14）插入的對接槽（10）。
3.根據權利要求1所述的一種木材生產用廢水處理裝置，其特征在于，所述池二（15）兩端分別設有進水管二（16）和出水管（17），進水管二（16）與池一（1）連通，池二（15）頂端設有排料口（18），池二（15）底部內壁轉動連接有主軸（19），主軸（19）上固定有位于排料口（18）所在高度的推料板（20），在轉動組件的作用下，主軸（19）和推料板（20）進行轉動，推料板（20）將懸浮木屑從排料口（18）處推落。
4.根據權利要求3所述的一種木材生產用廢水處理裝置，其特征在于，所述轉動組件包括固定套設在主軸（19）上的套筒（21），套筒（21）圓周外壁固定有多個環形陣列分布的葉板（22），從進水管二（16）流進、從出水管（17）流出的水流帶動葉板（22）、套筒（21）、主軸（19）和推料板（20）一起轉動。
5.根據權利要求3所述的一種木材生產用廢水處理裝置，其特征在于，所述轉動組件包括固定套設在主軸（19）上的齒圈（23），池二（15）底部內壁固定有第二電機（25），第二電機（25）輸出軸連接有與齒圈（23）嚙合連接的齒輪（24），第二電機（25）輸出軸帶動齒輪（24）轉動，齒輪（24）嚙合帶動齒圈（23）、主軸（19）和推料板（20）一起轉動。
6.根據權利要求4所述的一種木材生產用廢水處理裝置，其特征在于，所述主軸（19）上套設有網板（26），網板（26）位于排料口（18）的下方，用于過濾雜質。
7.根據權利要求6所述的一種木材生產用廢水處理裝置，其特征在于，所述池二（15）圓周內壁固定有一對底端為L形結構的定位桿（28），網板（26）圓周外壁開設有一對供定位桿（28）插入的定位口（27），網板（26）在頂升組件的作用下周期性向上移動，以使網板（26）的頂面與推料板（20）的底部相貼，轉動的推料板（20）將堆積在網板（26）上的雜質一并從排料口（18）推出。
8.根據權利要求7所述的一種木材生產用廢水處理裝置，其特征在于，所述頂升組件包括多個環形陣列分布的固定在網板（26）底部的掛桿（29），掛桿（29）的底端為弧形結構，葉板（22）轉動時推擠掛桿（29）的底端，使得網板（26）周期性向上移動。
9.根據權利要求7所述的一種木材生產用廢水處理裝置，其特征在于，所述頂升組件包括位于網板（26）下方的電動推桿二（30），電動推桿二（30）輸出軸與網板（26）連接，電動推桿二（30）底端通過固定塊（31）固定在池二（15）上。
10.一種木材生產用廢水處理方法，應用權利要求1-9任一項所述的木材生產用廢水處理裝置，其特征在于，包括如下步驟：S1.將木材生產廢水通入過濾池中，攔截處理大塊木材、濾除懸浮木屑和雜質后獲得一級處理廢水；S2.將一級處理廢水通入氧化池中，經過氧化池中的微生物將廢水中的有機物降解，獲得二級處理廢水；S3.將二級處理廢水通入沉降池中，向沉降池中加入凝絮劑，沉降去除廢水中的絮狀物，得到三級處理廢水；S4.將三級處理廢水通入氣浮池中，向氣浮池內間斷通入空氣，除去微小懸浮物獲得四級處理廢水；S5.將四級處理廢水通入消毒池中，向消毒池中通入消毒劑，獲得標準排放廢水。
發明內容
基于現有技術存在的技術問題，本發明提出了一種木材生產用廢水處理裝置及方法。
本發明提出的一種木材生產用廢水處理裝置，包括過濾池，所述過濾池包括池一和池二，池一用于攔截處理大塊木材，池二用于濾除懸浮木屑和雜質，池一一端設有進水管一，池一的兩側內壁均固定有側板，兩個側板之間固定有同一個攔截架，側板的內側嵌設有電動滑軌，電動滑軌內滑動連接有滑塊，滑塊內轉動連接有軸桿，兩個軸桿之間固定有同一個鏟斗，攔截架遠離鏟斗一面的頂部固定有收集箱，電動滑軌驅使滑塊和鏟斗向上移動，鏟斗將攔截在攔截架上的大塊木材向上帶動，而后通過翻轉組件帶動鏟斗轉動，將大塊木材倒入收集箱內。
優選地，所述翻轉組件包括一對分別固定在池一兩側的U形架，U形架上固定有電動推桿一，電動推桿一輸出軸連接有第一電機，第一電機輸出軸連接有第一電機，第一電機輸出軸連接有穿過池一和側板的對接桿，軸桿的端部開設有供對接桿插入的對接槽。
優選地，所述池二兩端分別設有進水管二和出水管，進水管二與池一連通，池二頂端設有排料口，池二底部內壁轉動連接有主軸，主軸上固定有位于排料口所在高度的推料板，在轉動組件的作用下，主軸和推料板進行轉動，推料板將懸浮木屑從排料口處推落。
優選地，所述轉動組件包括固定套設在主軸上的套筒，套筒圓周外壁固定有多個環形陣列分布的葉板，從進水管二流進、從出水管流出的水流帶動葉板、套筒、主軸和推料板一起轉動。
優選地，所述轉動組件包括固定套設在主軸上的齒圈，池二底部內壁固定有第二電機，第二電機輸出軸連接有與齒圈嚙合連接的齒輪，第二電機輸出軸帶動齒輪轉動，齒輪嚙合帶動齒圈、主軸和推料板一起轉動。
優選地，所述主軸上套設有網板，網板位于排料口的下方，用于過濾雜質。
優選地，所述池二圓周內壁固定有一對底端為L形結構的定位桿，網板圓周外壁開設有一對供定位桿插入的定位口，網板在頂升組件的作用下周期性向上移動，以使網板的頂面與推料板的底部相貼，轉動的推料板將堆積在網板上的雜質一并從排料口推出。
優選地，所述頂升組件包括多個環形陣列分布的固定在網板底部的掛桿，掛桿的底端為弧形結構，葉板轉動時推擠掛桿的底端，使得網板周期性向上移動。
優選地，所述頂升組件包括位于網板下方的電動推桿二，電動推桿二輸出軸與網板連接，電動推桿二底端通過固定塊固定在池二上。
本發明還提供了一種木材生產用廢水處理方法，應用上述的木材生產用廢水處理裝置，包括如下步驟：S1.將木材生產廢水通入過濾池中，攔截處理大塊木材、濾除懸浮木屑和雜質后獲得一級處理廢水；S2.將一級處理廢水通入氧化池中，經過氧化池中的微生物將廢水中的有機物降解，獲得二級處理廢水；S3.將二級處理廢水通入沉降池中，向沉降池中加入凝絮劑，沉降去除廢水中的絮狀物，得到三級處理廢水；S4.將三級處理廢水通入氣浮池中，向氣浮池內間斷通入空氣，除去微小懸浮物獲得四級處理廢水；S5.將四級處理廢水通入消毒池中，向消毒池中通入消毒劑，獲得標準排放廢水。
與現有技術相比，本發明提供了一種木材生產用廢水處理裝置及方法，具備以下有益效果：1、一種木材生產用廢水處理裝置及方法，通過設置池一，木材生產廢水從進水管一進入池一內，廢水中的大塊木材會被攔截架攔住，定期啟動電動滑軌，電動滑軌驅使滑塊和鏟斗向上移動，鏟斗將攔截在攔截架上的大塊木材向上帶動，而后通過翻轉組件帶動鏟斗轉動，將大塊木材倒入收集箱內，從而攔截并及時清理掉池一內的大塊木材，避免攔截架被堵塞。
2、一種木材生產用廢水處理裝置及方法，通過設置翻轉組件，當鏟斗移動至既定高度后，電動推桿一輸出軸帶動第一電機和對接桿向內移動，直至對接桿插入對接槽內，而后第一電機輸出軸帶動對接桿、軸桿和鏟斗轉動，以便將鏟斗內的大塊木材倒出。
3、一種木材生產用廢水處理裝置及方法，通過設置推料板，從池一處理后的廢水通過進水管二流進池二內，由于木屑會懸浮在水面，因此只需控制好池二內的液面高度處于排料口附近，而后在轉動組件的作用下，主軸和推料板進行轉動，推料板將懸浮木屑從排料口處推落，從而清理掉懸浮木屑。
4、一種木材生產用廢水處理裝置及方法，通過設置轉動組件,從進水管二流進、從出水管流出的水流帶動葉板、套筒、主軸和推料板一起轉動，或者通過第二電機輸出軸帶動齒輪轉動，齒輪嚙合帶動齒圈、主軸和推料板一起轉動。
5、一種木材生產用廢水處理裝置及方法，通過設置網板，網板在頂升組件的作用下周期性向上移動，以使網板的頂面與推料板的底部相貼，轉動的推料板將堆積在網板上的雜質一并從排料口推出，從而將過濾在網板上的雜質及時清理，避免網板堵塞。
6、一種木材生產用廢水處理裝置及方法，通過設置頂升組件，葉板轉動時推擠掛桿的底端，使得網板周期性向上移動，以使網板的頂面與推料板的底部相貼，或者周期性啟動電動推桿二，電動推桿二輸出軸帶動網板向上移動，以使網板的頂面與推料板的底部相貼。
（發明人：李明柱;李紹國;孟慶瑞）
