公布日：2023.11.10
申請日：2023.09.13
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/04(2023.01)N;C02F1/00(2023.01)N;C02F1/38(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提供了一種高含鹽溴稠環有機物污水無燃料焚燒零排放系統及工藝，該系統包括依次連接的原料罐、第一多效蒸發系統、焚燒爐、爐鹽溶解裝置、爐鹽過濾裝置、第二多效蒸發系統、第一離心分離裝置、溴化鈉蒸發器及第二離心分離裝置，其中，第一多效蒸發系統、第二多效蒸發系統及溴化鈉蒸發器的蒸發水分別經反滲透膜回收系統處理后得到回用水；本發明的排放系統能有效處理高含鹽溴稠環有機物的PTA氧化殘渣污水，其中，蒸發水經處理后回收作為循環水利用，而且回收了碳酸鈉和碳酸鈷混合物、溴化鈉和碳酸鈉混合物，另外，無燃料焚燒產生的熱量用于生產高壓蒸汽供PTA裝置使用，實現了污水零排放，減少了對環境的影響，產生了經濟效益。
權利要求書
1.一種高含鹽溴稠環有機物污水無燃料焚燒零排放系統，其特征在于，包括依次連接的原料罐、第一多效蒸發系統、焚燒爐、爐鹽溶解裝置、爐鹽過濾裝置、第二多效蒸發系統、第一離心分離裝置、溴化鈉蒸發器及第二離心分離裝置，其中，原料罐，用于接收高含鹽溴稠環有機物污水；第一多效蒸發系統，用于將來自所述原料罐的污水進行多效蒸發，以對污水進行濃縮；焚燒爐，用于將來自所述第一多效蒸發系統的濃縮液進行焚燒處理，以分別獲得包含鹽的爐渣和煙氣；爐鹽溶解裝置，用于將來自所述焚燒爐的爐渣進行溶解，以得到爐渣料液；爐鹽過濾裝置，用于過濾來自所述爐鹽溶解裝置的爐渣料液，以去除未溶解的廢渣；第二多效蒸發系統，用于蒸發濃縮來自爐鹽過濾裝置的濾液；第一離心分離裝置，用于對所述第二多效蒸發系統濃縮后的濃縮液進行固液分離，以獲得碳酸鈷和碳酸鈉混合物以及第一離心母液；溴化鈉蒸發器，用于將第一離心母液進一步蒸發濃縮；第二離心分離裝置，用于將所述溴化鈉蒸發器濃縮后的濃縮液進行固液分離，以獲得溴化鈉和碳酸鈉混合物以及第二離心母液；且第一多效蒸發系統、第二多效蒸發系統及溴化鈉蒸發器均與反滲透膜回收系統連接，所述反滲透膜回收系統將來自第一多效蒸發系統、第二多效蒸發系統及溴化鈉蒸發器的蒸發水進行反滲透處理，以得到回用水；所述焚燒爐還設置有煙氣出口，所述煙氣出口和蒸汽發生器的第一進口連接，所述蒸汽發生器還設置有用于通入蒸汽凝液的第二進口，所述蒸汽發生器利用煙氣的熱量加熱通入的蒸汽凝液從而獲得高壓蒸汽。
2.根據權利要求1所述的高含鹽溴稠環有機物污水無燃料焚燒零排放系統，其特征在于，還包括尾氣處理單元，所述尾氣處理單元和蒸汽發生器的煙氣出口連接，用于凈化從蒸汽發生器中排出的煙氣以達到排放標準；優選地，所述尾氣處理單元包括依次連接的除塵設備、脫硝設備、除酸設備及活性炭吸附裝置。
3.根據權利要求1所述的高含鹽溴稠環有機物污水無燃料焚燒零排放系統，其特征在于，所述第一多效蒸發系統包括順次連接的一效降膜蒸發器和二效強制蒸發器；和/或，所述爐鹽過濾裝置為平板膜過濾器；和/或，所述反滲透膜回收系統的濃水出口與所述第一多效蒸發系統連接，以將反滲透膜回收系統排出的濃水返回至所述第一多效蒸發系統進行蒸發濃縮；和/或，所述第二離心分離裝置的離心母液出口與所述溴化鈉蒸發器連接，以將來自所述第二離心分離裝置的第二離心母液輸送至所述溴化鈉蒸發器進行再次蒸發；和/或，所述原料罐與堿液罐連接，以將所述堿液罐中的堿液輸送至所述原料罐中并對所述原料罐中的污水進行中和。
4.一種高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，包括以下步驟：(1)堿中和：高含鹽溴稠環有機物污水和氫氧化鈉溶液按8-10：1的質量比例混合進行中和反應，通過沉淀去除鐵、鎳離子，得到含溴化鈉的殘渣母液；(2)一次多效蒸發：含溴化鈉的殘渣母液進行蒸發得到濃縮后的殘渣母液，同時，蒸發水送至反滲透膜回收系統處理后得到回用水；(3)焚燒：濃縮后的殘渣母液送至焚燒爐進行焚燒，得到含碳酸鈉、碳酸鈷和溴化鈉的爐渣；焚燒產生的煙氣進入蒸汽發生器中，作為熱能將蒸汽凝液加熱成高壓蒸汽；(4)爐渣溶解配制：爐渣置于蒸汽凝液或水中進行溶解配制得到爐渣料液；(5)爐渣料液過濾：爐渣料液進行過濾，去除未溶解的爐渣，濾液升溫至90-100℃；(6)二次多效蒸發：升溫后的濾液進行蒸發得到含結晶碳酸鈷、碳酸鈉的濃縮液；同時，蒸發水送至反滲透膜回收系統處理后得到回用水；(7)一次離心：濃縮液經離心分離后得到第一離心母液以及碳酸鈉和碳酸鈷混合物；(8)溴化鈉和碳酸鈉蒸發：第一離心母液送至溴化鈉蒸發器進行蒸發，得到溴化鈉和碳酸鈉混合濃縮液，同時，蒸發水送至反滲透膜回收系統處理后得到回用水；(9)二次離心：溴化鈉和碳酸鈉混合濃縮液經離心分離后得到溴化鈉和碳酸鈉混合物。
5.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，所述高含鹽溴稠環有機物污水無燃料焚燒零排放工藝是通過權利要求1-3任一項所述的高含鹽溴稠環有機物污水無燃料焚燒零排放系統來實現的；和/或，所述步驟(1)的堿中和過程中，氫氧化鈉溶液的質量濃度為3％；和/或，所述污水的進料流量為40000-50000kg/h。
6.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，所述步驟(2)的一次多效蒸發過程中，加熱蒸發溫度為77-138℃；和/或，加熱壓力為20-300KPa；和/或，進料流量為40000-50000kg/h；優選地，一次多效蒸發過程包括先進行降膜蒸發后再進行強制蒸發。
7.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，所述步驟(3)的焚燒過程中，焚燒爐的進料濃度為45-70％；和/或，進料溫度為90-100℃；和/或，焚燒爐溫度為900-1200℃；和/或，焚燒爐內空氣和殘渣母液比為9:1，停留時間為2-3秒；和/或，焚燒爐內的助燃空氣壓力為0.6-0.7MPa，助燃空氣溫度為90-100℃；霧化空氣壓力為0.6-0.8MPa，霧化空氣溫度為90-100℃；和/或，焚燒爐的爐膛相對壓力為-20-50Pa。
8.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，所述步驟(6)的二次多效蒸發過程中，加熱蒸發溫度為101-146℃；和/或，加熱壓力為28-192KPa；和/或，進料流量為9036-10200kg/h；和/或，經二次多效蒸發后，濃縮液的固含量為17-38％。
9.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，所述步驟(8)的溴化鈉和碳酸鈉蒸發過程中，加熱蒸發溫度為102-118℃；和/或，加熱壓力為32-103KPa；和/或，進料流量為1-2T/h。
10.根據權利要求4所述的高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，其特征在于，還包括尾氣處理：尾氣經除塵、脫硝、除酸和活性炭吸附后達標合格排放；和/或，所述反滲透膜回收系統的反滲透壓力為3-5MPa；和/或，所述步驟(9)得到的溴化鈉和碳酸鈉混合物的含濕量為10％。
發明內容
本發明的目的在于提供一種高含鹽溴稠環有機物污水無燃料焚燒零排放系統及工藝，該排放系統通過巧妙工藝設計能有效處理高含鹽溴稠環有機物的PTA氧化殘渣污水，其中，蒸發水經處理后回收作為循環水利用，而且回收了碳酸鈉和碳酸鈷混合物、溴化鈉和碳酸鈉混合物，另外，無燃料焚燒產生的熱量用于生產高壓蒸汽供PTA裝置使用，實現了污水零排放，減少了對環境的影響，產生了經濟效益。
為了達到上述目的，本發明提供以下技術方案：

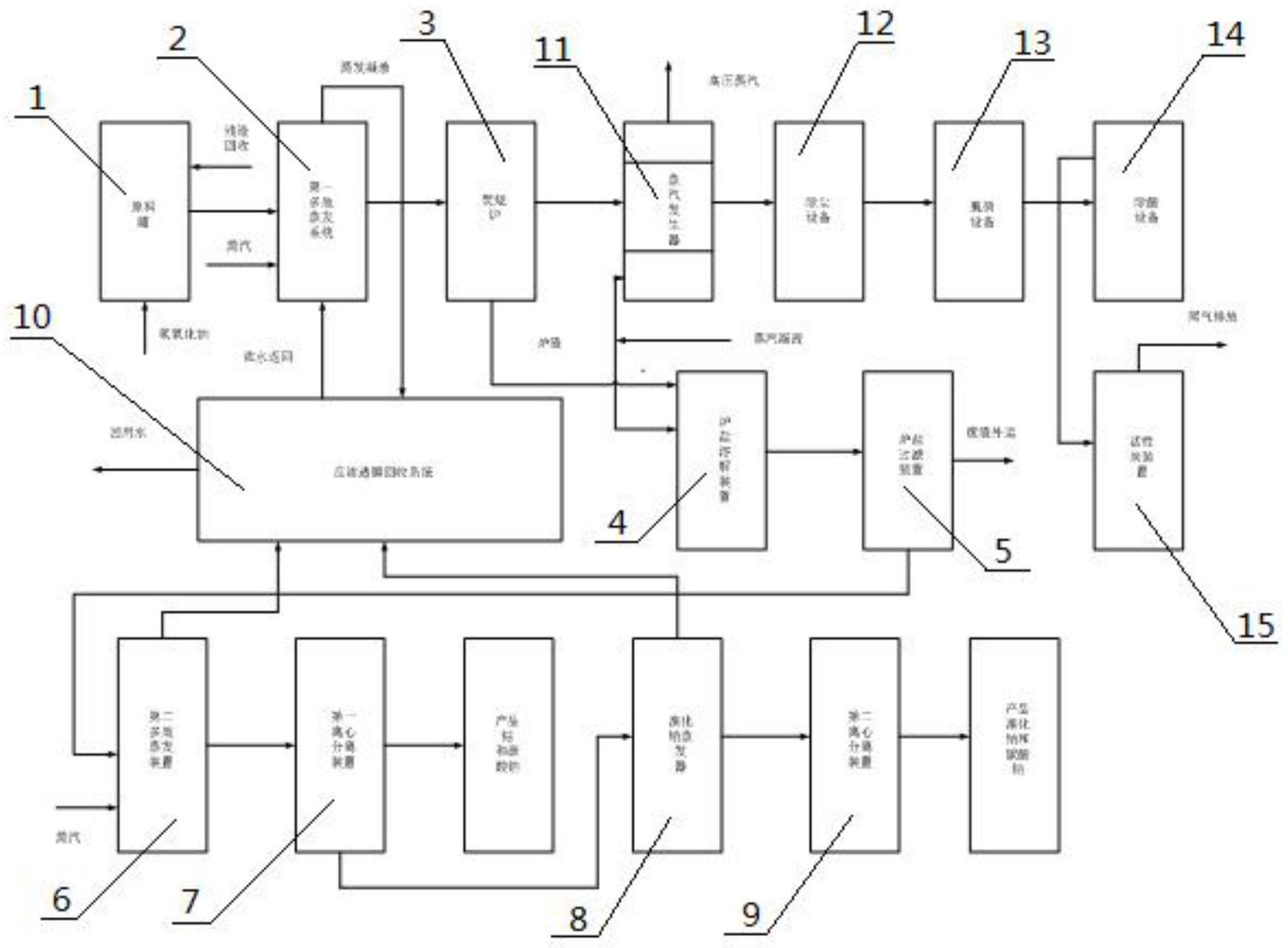

本發明提供了一種高含鹽溴稠環有機物污水無燃料焚燒零排放系統，包括依次連接的原料罐、第一多效蒸發系統、焚燒爐、爐鹽溶解裝置、爐鹽過濾裝置、第二多效蒸發系統、第一離心分離裝置、溴化鈉蒸發器及第二離心分離裝置，其中，
原料罐，用于接收高含鹽溴稠環有機物污水；
第一多效蒸發系統，用于將來自所述原料罐的污水進行多效蒸發，以對污水進行濃縮；
焚燒爐，用于將來自所述第一多效蒸發系統的濃縮液進行焚燒處理，以分別獲得包含鹽的爐渣和煙氣；
爐鹽溶解裝置，用于將來自所述焚燒爐的爐渣進行溶解，以得到爐渣料液；
爐鹽過濾裝置，用于過濾來自所述爐鹽溶解裝置的爐渣料液，以去除未溶解的廢渣；
第二多效蒸發系統，用于蒸發濃縮來自爐鹽過濾裝置的濾液；
第一離心分離裝置，用于對所述第二多效蒸發系統濃縮后的濃縮液進行固液分離，以獲得碳酸鈷和碳酸鈉混合物以及第一離心母液；
溴化鈉蒸發器，用于將第一離心母液進一步蒸發濃縮；
第二離心分離裝置，用于將所述溴化鈉蒸發器濃縮后的濃縮液進行固液分離，以獲得溴化鈉和碳酸鈉混合物以及第二離心母液；
且第一多效蒸發系統、第二多效蒸發系統及溴化鈉蒸發器均與反滲透膜回收系統連接，所述反滲透膜回收系統將來自第一多效蒸發系統、第二多效蒸發系統及溴化鈉蒸發器的蒸發水進行反滲透處理，以得到回用水；
所述焚燒爐還設置有煙氣出口，所述煙氣出口和蒸汽發生器的第一進口連接，所述蒸汽發生器還設置有用于通入蒸汽凝液的第二進口，所述蒸汽發生器利用煙氣的熱量加熱通入的蒸汽凝液從而獲得高壓蒸汽。
進一步地，還包括尾氣處理單元，所述尾氣處理單元和蒸汽發生器的煙氣出口連接，用于凈化從蒸汽發生器中排出的煙氣以達到排放標準；
優選地，所述尾氣處理單元包括依次連接的除塵設備、脫硝設備、除酸設備及活性炭吸附裝置。
進一步地，所述第一多效蒸發系統包括順次連接的一效降膜蒸發器和二效強制蒸發器；
和/或，所述爐鹽過濾裝置為平板膜過濾器；
和/或，所述反滲透膜回收系統的濃水出口與所述第一多效蒸發系統連接，以將反滲透膜回收系統排出的濃水返回至所述第一多效蒸發系統進行蒸發濃縮；
和/或，所述第二離心分離裝置的離心母液出口與所述溴化鈉蒸發器連接，以將來自所述第二離心分離裝置的第二離心母液輸送至所述溴化鈉蒸發器進行再次蒸發；
和/或，所述原料罐與堿液罐連接，以將所述堿液罐中的堿液輸送至所述原料罐中并對所述原料罐中的污水進行中和。
除此之外，本發明還提供了一種高含鹽溴稠環有機物污水無燃料焚燒零排放工藝，包括以下步驟：
(1)堿中和：高含鹽溴稠環有機物污水和氫氧化鈉溶液按8-10：1的質量比例混合進行中和反應，通過沉淀去除鐵、鎳離子，得到含溴化鈉的殘渣母液；
(2)一次多效蒸發：含溴化鈉的殘渣母液進行蒸發得到濃縮后的殘渣母液，同時，蒸發水送至反滲透膜回收系統處理后得到回用水；
(3)焚燒：濃縮后的殘渣母液送至焚燒爐進行焚燒，得到含碳酸鈉、碳酸鈷和溴化鈉的爐渣；焚燒產生的煙氣進入蒸汽發生器中，作為熱能將蒸汽凝液加熱成高壓蒸汽；
(4)爐渣溶解配制：爐渣置于蒸汽凝液或水中進行溶解配制得到爐渣料液；
(5)爐渣料液過濾：爐渣料液進行過濾，去除未溶解的爐渣，濾液升溫至90-100℃；
(6)二次多效蒸發：升溫后的濾液進行蒸發得到含結晶碳酸鈷、碳酸鈉的濃縮液；同時，蒸發水送至反滲透膜回收系統處理后得到回用水；
(7)一次離心：濃縮液經離心分離后得到第一離心母液以及碳酸鈉和碳酸鈷混合物；
(8)溴化鈉和碳酸鈉蒸發：第一離心母液送至溴化鈉蒸發器進行蒸發，得到溴化鈉和碳酸鈉混合濃縮液，同時，蒸發水送至反滲透膜回收系統處理后得到回用水；
(9)二次離心：溴化鈉和碳酸鈉混合濃縮液經離心分離后得到溴化鈉和碳酸鈉混合物。
進一步地，所述高含鹽溴稠環有機物污水無燃料焚燒零排放工藝是通過上述高含鹽溴稠環有機物污水無燃料焚燒零排放系統來實現的；
和/或，所述步驟(1)的堿中和過程中，
氫氧化鈉溶液的質量濃度為3％；和/或，所述污水的進料流量為40000-50000kg/h。
進一步地，所述步驟(2)的一次多效蒸發過程中，
加熱蒸發溫度為77-138℃；
和/或，加熱壓力為20-300KPa；
和/或，進料流量為40000-50000kg/h；
優選地，一次多效蒸發過程包括先進行降膜蒸發后再進行強制蒸發。
進一步地，所述步驟(3)的焚燒過程中，
焚燒爐的進料濃度為45-70％；
和/或，進料溫度為90-100℃；
和/或，焚燒爐溫度為900-1200℃；
和/或，焚燒爐內空氣和殘渣母液比為9:1，停留時間為2-3秒；
和/或，焚燒爐內的助燃空氣壓力為0.6-0.7MPa，助燃空氣溫度為90-100℃；霧化空氣壓力為0.6-0.8MPa，霧化空氣溫度為90-100℃；
和/或，焚燒爐的爐膛相對壓力為-20-50Pa。
進一步地，所述步驟(6)的二次多效蒸發過程中，加熱蒸發溫度為101-146℃；
和/或，加熱壓力為28-192KPa；
和/或，進料流量為9036-10200kg/h；
和/或，經二次多效蒸發后，濃縮液的固含量為17-38％。
進一步地，所述步驟(8)的溴化鈉和碳酸鈉蒸發過程中，加熱蒸發溫度為102-118℃；
和/或，加熱壓力為32-103KPa；
和/或，進料流量為1-2T/h。
進一步地，還包括尾氣處理：尾氣經除塵、脫硝、除酸和活性炭吸附后達標合格排放；
和/或，所述反滲透膜回收系統的反滲透壓力為3-5MPa；
和/或，所述步驟(9)得到的溴化鈉和碳酸鈉混合物的含濕量為10％。
與現有技術相比，本發明的技術方案至少具有以下技術效果：
本發明通過巧妙工藝設計能有效處理高含鹽溴稠環有機物的PTA氧化殘渣污水，通過多效蒸發，蒸發水經處理后回收作為循環水利用，溶融殘渣送到焚燒爐進行無燃料燃燒，產生大量熱量，溫度高達到900-1200℃，經過殘渣熱值、焓值和火用值計算可以得到高壓蒸汽，高壓蒸汽供PTA裝置使用，本發明重要特點是無燃料燃燒，而是污水中的苯環類和稠環類有機物作為燃料，相對于其他需要加天然氣或沼氣的同類裝置焚燒爐，節約了大量成本，而且回收了碳酸鈉和碳酸鈷混合物、溴化鈉和碳酸鈉混合物，回收率均在99％以上，實現了污水零排放，減少了對環境的影響，產生了經濟效益。
（發明人：魏茂清;陳建軍;崔甲軍;鄭偉;管向偉;楊帆;錢枝茂）
