公布日：2023.12.29

申請日：2023.11.28

分類號：C02F9/00(2023.01)I;C02F1/04(2023.01)I;C02F1/52(2023.01)I;C02F1/78(2023.01)I;C02F1/00(2023.01)I;C02F103/36(2006.01)N

摘要

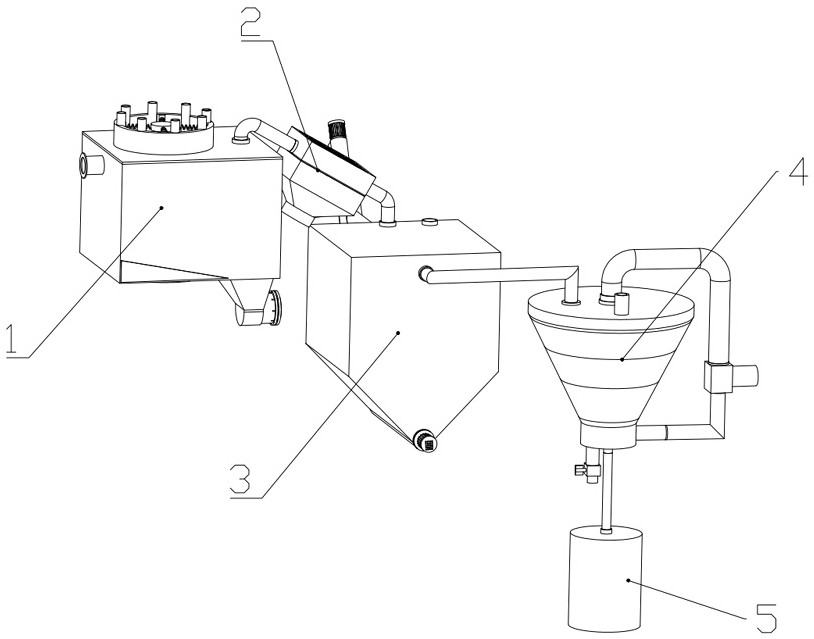

本發明公開了一種咪唑生產廢水處理裝置，其屬于污水處理領域。它主要包括蒸餾倉，蒸餾倉一側固定連接有冷凝裝置，冷凝裝置的另一側固定連接有絮凝罐，絮凝罐的另一側固定連接有臭氧處理罐，臭氧處理罐的底部固定連接有臭氧發生器，蒸餾倉包括倉體，倉體底部左側固定連接有加熱底座，加熱底座上固定安裝有多組加熱棒，加熱棒向上延伸進倉體內部，倉體底部右側固定設有出鹽口，倉體側壁固定設有進水口。本發明通過設置除垢震動棒，實現蒸餾倉的連續高效作業；通過在絮凝罐上設置主動過濾機構，實現絮凝罐處理廢水作業的連續性。本發明主要用于處理咪唑生產的廢水。

權利要求書

1.一種咪唑生產廢水處理裝置，包括蒸餾倉（1），蒸餾倉（1）一側固定連接有冷凝裝置（2），冷凝裝置（2）的另一側固定連接有絮凝罐（3），絮凝罐（3）的另一側固定連接有臭氧處理罐（4），臭氧處理罐（4）的底部固定連接有臭氧發生器（5），其特征在于：所述蒸餾倉（1）包括倉體（101），倉體（101）底部左側固定連接有加熱底座（104），加熱底座（104）上固定安裝有多組加熱棒（105），加熱棒（105）向上延伸進倉體（101）內部，倉體（101）底部右側固定設有出鹽口（103），倉體（101）側壁固定設有進水口（102），倉體（101）頂部右側固定連接有蒸汽管道（106），倉體（101）頂部左側固定安裝有多組除垢震動棒（111），除垢震動棒（111）呈圓環排列，除垢震動棒（111）外側固定連接有限位圓環（107），除垢震動棒（111）內側設有轉動機構（108），轉動機構（108）固定連接在倉體（101）頂部，轉動機構（108）側壁固定連接有多組拉簧（109），拉簧（109）的另一端固定連接有撞擊錘（110），撞擊錘（110）與除垢震動棒（111）上部相配合，除垢震動棒（111）向下延伸進倉體（101）內部，除垢震動棒（111）底部與加熱棒（105）相配合；所述除垢震動棒（111）包括安裝管（111A）、U型管（111B）和震動叉（111D），除垢震動棒（111）頂部為安裝管（111A），安裝管（111A）與撞擊錘（110）相配合，安裝管（111A）底部與U型管（111B）固定連接，U型管（111B）上固定開設有圓孔（111C），U型管（111B）底部與震動叉（111D）固定連接，U型管（111B）和震動叉（111D）均與加熱棒（105）相配合；所述冷凝裝置（2）包括冷卻箱（201），冷卻箱（201）左側與蒸汽管道（106）固定連接，冷卻箱（201）的右側固定連接有冷凝水管道（205），冷卻箱（201）內部固定設有多組通風孔（202），冷卻箱（201）底部固定連接有集風罩（203），集風罩（203）底部固定安裝有風扇（204）；所述絮凝罐（3）包括罐體（301），罐體（301）內部固定安裝有隔板（306），罐體（301）內部被隔板（306）分隔為混合腔（315）和沉淀腔（314），沉淀腔（314）側壁固定連接有出水管道（303），混合腔（315）頂部與冷凝水管道（205）固定連接，混合腔（315）頂部固定開設有絮凝劑添加口（302），混合腔（315）和沉淀腔（314）底部相互連通，罐體（301）底部固定安裝有水平螺桿（304），水平螺桿（304）一端固定連接有驅動電機一（305），驅動電機一（305）固定連接在沉淀腔（314）外壁，水平螺桿（304）另一端設有傾斜管道（307），傾斜管道（307）底部固定連接在混合腔（315）外壁，傾斜管道（307）頂部側壁固定開設有排污口（308），傾斜管道（307）內部固定安裝有傾斜螺桿（312），傾斜螺桿（312）頂部固定連接有驅動電機二（309），驅動電機二（309）固定連接在傾斜管道（307）頂部，傾斜管道（307）上部側壁固定連接有過濾罩（310），過濾罩（310）外壁固定連接有回流管（311），回流管（311）的另一端固定連接混合腔（315）外壁，過濾罩（310）與傾斜管道（307）相接觸的部分固定連接有過濾網（313），過濾網（313）與傾斜螺桿（312）活動接觸；所述臭氧處理罐（4）包括罐身（401），罐身（401）頂部中心固定連接有輸水管（403），輸水管（403）的另一端固定連接有水泵（404），水泵（404）的另一端通過輸水管（403）與罐身（401）底部側壁固定連接，罐身（401）頂部與出水管道（303）固定連接，出水管道（303）的一側設有與罐身（401）固定連接的排氣口（402），罐身（401）底部中心固定連接有臭氧輸氣管（407），臭氧輸氣管（407）向上延伸進罐身（401）內部并固定連接有單向閥（408），臭氧輸氣管（407）的底部與臭氧發生器（5）固定連接，臭氧輸氣管（407）的一側設有與罐身（401）固定連接的排水管道（405），罐身（401）內部固定設有循環管道（410），循環管道（410）向上延伸出罐身（401），循環管道（410）頂部與輸水管（403）固定連接，循環管道（410）底部為封口結構，循環管道（410）側壁固定開設有多組循環出水口（411），循環管道（410）側壁固定連接有多級儲氣盤（412），各級儲氣盤（412）底部均固定連接有儲氣格（406），罐身（401）內壁固定連接有多級擋氣環（409）。

2.根據權利要求1所述的一種咪唑生產廢水處理裝置，其特征在于：所述多級擋氣環（409）與多級儲氣盤（412）相配合，儲氣盤（412）和擋氣環（409）在罐身（401）內部從下向上依次布置，多級儲氣盤（412）的直徑從循環管道（410）底部向上依次增大，多級儲氣盤（412）的直徑從罐身（401）底部向上依次增大。

發明內容

本發明要解決的技術問題是：克服現有技術的不足，提供一種咪唑生產廢水處理裝置，其通過設置除垢震動棒，實現蒸餾倉的連續高效作業；通過在絮凝罐上設置主動過濾機構，實現絮凝罐處理廢水作業的連續性；通過在臭氧處理罐內設置儲氣盤和擋氣環，提高臭氧對廢水的處理效果，通過設置循環管道和輸水管，加快臭氧對廢水的處理速度。

所述的一種咪唑生產廢水處理裝置，包括蒸餾倉，蒸餾倉一側固定連接有冷凝裝置，冷凝裝置的另一側固定連接有絮凝罐，絮凝罐的另一側固定連接有臭氧處理罐，臭氧處理罐的底部固定連接有臭氧發生器，所述蒸餾倉包括倉體，倉體底部左側固定連接有加熱底座，加熱底座上固定安裝有多組加熱棒，加熱棒向上延伸進倉體內部，倉體底部右側固定設有出鹽口，倉體側壁固定設有進水口，倉體頂部右側固定連接有蒸汽管道，倉體頂部左側固定安裝有多組除垢震動棒，除垢震動棒呈圓環排列，除垢震動棒外側固定連接有限位圓環，除垢震動棒內側設有轉動機構，轉動機構固定連接在倉體頂部，轉動機構側壁固定連接有多組拉簧，拉簧的另一端固定連接有撞擊錘，撞擊錘與除垢震動棒上部相配合，除垢震動棒向下延伸進倉體內部，除垢震動棒底部與加熱棒相配合。

優選地，所述除垢震動棒包括安裝管、U型管和震動叉，除垢震動棒頂部為安裝管，安裝管與撞擊錘相配合，安裝管底部與U型管固定連接，U型管上固定開設有圓孔，U型管底部與震動叉固定連接，U型管和震動叉均與加熱棒相配合。

優選地，所述冷凝裝置包括冷卻箱，冷卻箱左側與蒸汽管道固定連接，冷卻箱的右側固定連接有冷凝水管道，冷卻箱內部固定設有多組通風孔，冷卻箱底部固定連接有集風罩，集風罩底部固定安裝有風扇。

優選地，所述絮凝罐包括罐體，罐體內部固定安裝有隔板，罐體內部被隔板分隔為混合腔和沉淀腔，沉淀腔側壁固定連接有出水管道，混合腔頂部與冷凝水管道固定連接，混合腔頂部固定開設有絮凝劑添加口，混合腔和沉淀腔底部相互連通，罐體底部固定安裝有水平螺桿，水平螺桿一端固定連接有驅動電機一，驅動電機一固定連接在沉淀腔外壁，水平螺桿另一端設有傾斜管道，傾斜管道底部固定連接在混合腔外壁，傾斜管道頂部側壁固定開設有排污口，傾斜管道內部固定安裝有傾斜螺桿，傾斜螺桿頂部固定連接有驅動電機二，驅動電機二固定連接在傾斜管道頂部，傾斜管道上部側壁固定連接有過濾罩，過濾罩外壁固定連接有回流管，回流管的另一端固定連接混合腔外壁，過濾罩與傾斜管道相接觸的部分固定連接有過濾網，過濾網與傾斜螺桿活動接觸。

優選地，所述臭氧處理罐包括罐身，罐身頂部中心固定連接有輸水管，輸水管的另一端固定連接有水泵，水泵的另一端通過輸水管與罐身底部側壁固定連接，罐身頂部與出水管道固定連接，出水管道的一側設有與罐身固定連接的排氣口，罐身底部中心固定連接有臭氧輸氣管，臭氧輸氣管向上延伸進罐身內部并固定連接有單向閥，臭氧輸氣管的底部與臭氧發生器固定連接，臭氧輸氣管的一側設有與罐身固定連接的排水管道，罐身內部固定設有循環管道，循環管道向上延伸出罐身，循環管道頂部與輸水管固定連接，循環管道底部為封口結構，循環管道側壁固定開設有多組循環出水口，循環管道側壁固定連接有多級儲氣盤，各級儲氣盤底部均固定連接有儲氣格，罐身內壁固定連接有多級擋氣環。

優選地，所述多級擋氣環與多級儲氣盤相配合，儲氣盤和擋氣環在罐身內部從下向上依次布置，多級儲氣盤的直徑從循環管道底部向上依次增大，多級儲氣盤的直徑從罐身底部向上依次增大。

與現有技術相比，本發明的有益效果是：

1、通過設置除垢震動棒，破壞了加熱棒周圍鹽分的靜態附著環境，極大緩解了因加熱棒表面結垢導致的加熱效率降低的情況，實現蒸餾倉的連續高效作業；

2、通過在絮凝罐上設置主動過濾機構，將落入絮凝罐底部的絮凝沉淀物及時通過傾斜螺桿排出，待處理廢水可通過冷凝水管道持續輸入，實現絮凝罐處理廢水作業的連續性；

3、通過在臭氧處理罐內設置儲氣盤和擋氣環，實現臭氧與廢水接觸足夠長的時間，提高臭氧對廢水的處理效果，通過設置循環管道和輸水管，促進廢水與臭氧的接觸，加快臭氧對廢水的處理速度。

（發明人：唐儀財;張磊;張娟;王通一;鐘凱旋;曹健）
