公布日：2023.06.16
申請日：2023.04.14
分類號：C02F1/00(2023.01)I;C02F1/56(2023.01)I;C02F1/66(2023.01)I;B01D36/02(2006.01)I;B01D29/96(2006.01)I;C02F11/12(2019.01)I
摘要
一種利用懸浮濾膜自動凈化污水的處理方法，屬于城市工業及生活用水的處理技術領域，所述方法包括以下步驟：水質調節、絮凝過濾、污泥脫水、排至污水處理廠。對傳統的污水處理中的水質調節、絮凝處理、精細過濾各級階段的步驟做出重新設計，提高對污水中可溶性雜質的析出率以及對絮凝物的濾除率。
權利要求書

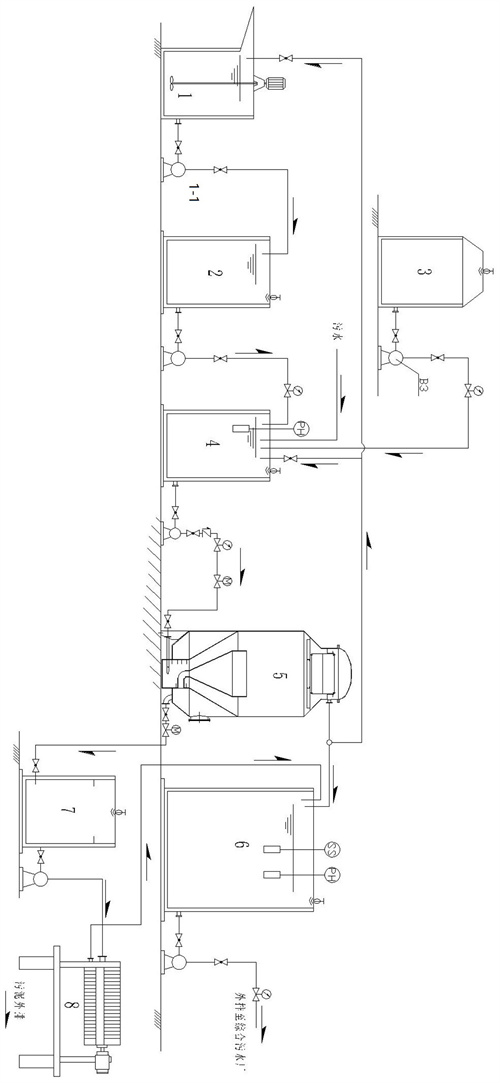

1.一種利用懸浮濾膜自動凈化污水的處理方法，其特征在于所述方法包括以下步驟：①水質調節：將聚合硅酸鹽絮凝劑、pH值調節劑、污水通入進水調節罐（4）中，調節至合適的PH值；②絮凝過濾：將步驟①調質處理后的污水從CFM懸浮膜分離器（5）的下端進水口(5-3)切向引入，借助CFM懸浮膜分離器（5）頂部設置的填料吊籠（5-1）實現污水的初濾、精濾處理，精濾處理后的水從CFM懸浮膜分離器（5）的出水口（5-2）排至出水中間罐（6）中；③污泥脫水：將步驟②中CFM懸浮膜分離器（5）底部排出的污泥，借助污泥濃縮罐（7）和污泥脫水機（8）進行脫水處理，脫出的清水引入出水中間罐（6）中；④出水中間罐（6）中的水在懸浮物濃度、pH值達標后排至污水處理廠。
2.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：步驟①中聚合硅酸鹽絮凝劑為聚合硅酸鈉、或聚合硅酸鐵鋁；所述聚合硅酸鹽絮凝劑借助攪拌罐（1）和來自CFM懸浮膜分離器（5）出水口（5-2）的水實現攪拌調制，調質后的聚合硅酸鹽絮凝劑由進藥泵（1-1）泵入第一藥劑儲罐（2）中存儲并由配套計量泵泵入進水調節罐（4）中。
3.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：步驟①中pH值調節劑為15-20%PAC溶液或15%的硫酸亞鐵溶液，所述pH值調節劑在第二藥劑儲罐（3）儲備并由配套計量泵泵入進水調節罐（4）中。
4.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述進水調節罐（4）中設置有pH值檢測傳感器。
5.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述CFM懸浮膜分離器（5）是一個塔式濾罐，所述塔式濾罐內部空間分為進水倉（5-4）、絮凝倉（5-5）和清水倉（5-6），所述塔式濾罐外部進水倉（5-4）位置環繞設置污泥倉（5-7），所述進水倉（5-4）上部設置污泥斗（5-8），污泥斗（5-8）借助排污管（5-9）與污泥倉（5-7）連通，所述清水倉（5-6）內借助吊籠支架（5-10）設置填料吊籠（5-1），所述填料吊籠（5-1）由下到上依次設置耐酸聚苯乙烯泡珠濾料層（5-1-1）和精濾填料層（5-1-2），進水口（5-3）切向設置在塔式濾罐底部并與進水倉（5-4）連通，出水口（5-2）設置在塔式濾罐上部并與清水倉（5-6）中溢流槽（5-11）連通，在污泥倉（5-7）底部設置與污泥濃縮罐（7）連接的排污口（5-12）。
6.根據權利要求5所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述進水倉（5-4）內壁設有與切向設置的進水口（5-3）配合的水流導向板（5-4-1）組，用于實現水流在塔式濾罐渦流轉動。
7.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述填料吊籠（5-1）包括環形外壁（5-1-3），在環形外壁（5-1-3）內的頂部、中部和底部分別設置的不銹鋼板網板（5-1-4），所述不銹鋼板網板（5-1-4）表面依次覆蓋四氟濾網和不銹鋼濾網；所述填料吊籠（5-1）底部借助吊籠支架設置在清水倉（5-6）內，所述填料吊籠（5-1）上端借助角鋼橫擔（5-1-5）和密封圈設置在溢流槽（5-11）邊緣。
8.根據權利要求1所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述出水中間罐（6）內設置懸浮物濃度傳感器和pH值檢測傳感器。
9.根據權利要求7所述的利用懸浮濾膜自動凈化污水的處理方法，其特征在于：所述四氟濾網的網孔為70-80目，所述不銹鋼濾網的網孔為15-20目，在環形外壁（5-1-3）內的頂部和中部之間、中部和底部之間的空間分別填充耐酸聚苯乙烯泡珠濾料和精濾填料，所述精濾填料為石英砂填料、或金剛砂填料、或椰殼填料、或核桃殼填料、或陶瓷球填料、或氧化鋁球填料、或不同碘值的活性炭、或活性焦填料。
發明內容
本發明的目的是對現有的污水處理的方法，特別是對于深度凈化階段的方法進行改進，以提高對污水中可溶性雜質的析出率以及對絮凝物的濾除率。為此要對傳統的污水處理中的水質調節、絮凝處理、精細過濾各級階段的步驟做出重新設計。
本發明采用的技術方案是：一種利用懸浮濾膜自動凈化污水的處理方法，所述方法包括以下步驟：①水質調節：將聚合硅酸鹽絮凝劑、pH值調節劑、污水通入進水調節罐中，調節至合適的PH值；②絮凝過濾：將步驟①調質處理后的污水從CFM懸浮膜分離器的下端進水口切向引入，借助CFM懸浮膜分離器頂部設置的填料吊籠實現污水的初濾、精濾處理，精濾處理后的水從CFM懸浮膜分離器的出水口排至出水中間罐中；③污泥脫水：將步驟②中CFM懸浮膜分離器底部排出的污泥，借助污泥濃縮罐和污泥脫水機進行脫水處理，脫出的清水引入出水中間罐中。
④出水中間罐中的水在懸浮物濃度、pH值達標后排至污水處理廠。
進一步地，步驟①中聚合硅酸鹽絮凝劑為聚合硅酸鈉、或聚合硅酸鐵鋁；所述聚合硅酸鹽絮凝劑借助攪拌罐和來自CFM懸浮膜分離器出水口的水實現攪拌調制，調質后的聚合硅酸鹽絮凝劑由進藥泵泵入第一藥劑儲罐中存儲并由配套計量泵泵入進水調節罐中。
進一步地，步驟①中pH值調節劑為15-20%PAC溶液或15%的硫酸亞鐵溶液，所述pH值調節劑在第二藥劑儲罐儲備并由配套計量泵泵入進水調節罐中。
進一步地，所述進水調節罐中設置有pH值檢測傳感器。
進一步地，所述CFM懸浮膜分離器是一個塔式濾罐，所述塔式濾罐內部空間分為進水倉、絮凝倉和清水倉，所述塔式濾罐外部進水倉位置環繞設置污泥倉，所述進水倉上部設置污泥斗，污泥斗借助排污管與污泥倉連通，所述清水倉內借助吊籠支架設置填料吊籠，所述填料吊籠由下到上依次設置耐酸聚苯乙烯泡珠濾料層和精濾填料層，進水口切向設置在塔式濾罐底部并與進水倉連通，出水口設置在塔式濾罐上部并與清水倉中溢流槽連通，在污泥倉底部設置與污泥濃縮罐連接的排污口。
進一步地，所述進水倉內壁設有與切向設置的進水口配合的水流導向板組，用于實現水流在塔式濾罐渦流轉動。
進一步地，所述填料吊籠包括環形外壁，在環形外壁內的頂部、中部和底部分別設置的不銹鋼板網板，所述不銹鋼板網板表面依次覆蓋四氟濾網和不銹鋼濾網；所述填料吊籠底部借助吊籠支架設置在清水倉內，所述填料吊籠上端借助角鋼橫擔和密封圈設置在溢流槽邊緣。
進一步地，所述出水中間罐內設置懸浮物濃度傳感器和pH值檢測傳感器。
進一步地，所述四氟濾網的網孔為70-80目，所述不銹鋼濾網的網孔為15-20目，在環形外壁內的頂部和中部之間、中部和底部之間的空間分別填充耐酸聚苯乙烯泡珠濾料和精濾填料，所述精濾填料為石英砂填料、或金剛砂填料、或椰殼填料、或核桃殼填料、或陶瓷球填料、或氧化鋁球填料、或不同碘值的活性炭、或活性焦填料。
采用本發明產生的有益效果：CFM懸浮膜分離器所采用的填料吊籠結構有利于在初濾時，在濾罐下部快速形成懸浮濾膜。懸浮濾膜不但成為了實際意義上的初濾層，而且有效的保護了中間濾層和上部精濾層不被輕易堵塞。加上本裝置結構上的特殊設計，使得懸浮濾膜的厚度可以實現動態自動調節，這就使得連續化作業有了技術上的基本保障，而且大大提高了精濾的質量和降低了作業成本；本發明整個處理流程短、污水凈化率高、占地面積少、投資少。可實現模塊化組合和自動化控制，具有操作簡便、運行費用低等特點。
（發明人：王清;王學芳;劉剛）
