公布日：2023.02.03

申請日：2022.11.08

分類號：C02F1/00(2006.01)I;C02F1/44(2006.01)I

摘要

本發明涉及玻璃生產技術領域，具體為一種玻璃生產清洗廢水資源化節水裝置，包括第一過濾箱和第二過濾箱，第一過濾箱和第二過濾箱通過第一水管連接，第一水管內設有抽水泵，第一過濾箱的一側側壁上設置有第一進水口，第一過濾箱內上下滑動連接有弧形大顆粒雜質過濾板，第二過濾箱上開設有第二進水口，第二過濾箱內壁依次連接有微雜過濾板和超濾過濾板，第二過濾箱遠離微雜過濾板的一側壁開設有出水口。玻璃加工廢水依次通過弧形大顆粒雜質過濾板、微雜過濾板和超濾過濾板的過濾和凈化后，經出水口排出至玻璃加工工位處，使玻璃加工廢水再次投用至玻璃加工過程中，從而減少玻璃加工過程中自來水的浪費，節約水資源。

權利要求書

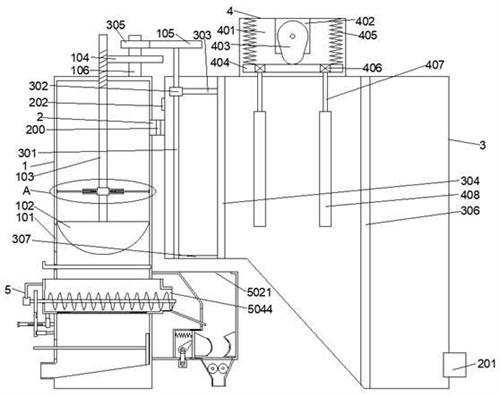

1.一種玻璃生產清洗廢水資源化節水裝置，其特征在于，包括第一過濾箱（1）和第二過濾箱（3），第一過濾箱（1）和第二過濾箱（3）通過第一水管（2）連接，第一水管（2）內設有抽水泵（200），第一過濾箱（1）的一側側壁上設置有第一進水口（101），第一過濾箱（1）內上下滑動連接有弧形大顆粒雜質過濾板（102），第二過濾箱（3）上開設有第二進水口（202），第二過濾箱（3）內壁依次連接有微雜過濾板（304）和超濾過濾板（306），第二過濾箱（3）遠離微雜過濾板（304）的一側壁開設有出水口（201）；弧形大顆粒雜質過濾板（102）上固定連接有第一連接桿（103），第一連接桿（103）滑動貫穿第一過濾箱（1）的上端面，第一連接桿（103）的上端設置有螺紋，第一連接桿（103）的螺紋處嚙合設置有斜齒輪（104），斜齒輪（104）的軸心處固定連接有第一齒輪軸（106），第一齒輪軸（106）遠離斜齒輪（104）的一端轉動設置在第一過濾箱（1）的上端面；第一連接桿（103）上設有第一過濾箱內壁清潔組件，第一過濾箱內壁清潔組件包括安裝環（1030），安裝環（1030）固定連接在第一連接桿（103）上，安裝環（1030）上固定連接有兩對稱布置的收納筒（1031），收納筒（1031）內滑動連接有第一過濾箱內壁刮板（1032），第一過濾箱內壁刮板（1032）一端滑動連接在收納筒（1031）內，且與收納筒（1031）內壁之間通過壓縮彈性件（1033）連接，第一過濾箱內壁刮板（1032）遠離收納筒（1031）的一端與第一過濾箱（1）內壁抵接；第一齒輪軸（106）上固定連接有第一齒輪（305），第一齒輪（305）背離第一連接桿（103）的一側嚙合設置有第二齒輪（105），第二齒輪（105）的軸心處固定連接有第二齒輪軸（301），第二齒輪軸（301）的遠離第二齒輪（105）的一端轉動連接在第二過濾箱（3）的底部?jī)?nèi)壁；第二過濾箱（3）的內壁可拆卸連接有微雜過濾板（304）和超濾過濾板（306）；第二齒輪軸（301）的外壁上轉動連接有軸套（302），軸套（302）背離第一水管（2）的一側設置有第一橫板（303），第一橫板（303）用于刮取微雜過濾板（304）上的雜質。

2.根據權利要求1所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，微雜過濾板（304）為砂碳過濾器，超濾過濾板（306）為陶瓷膜過濾器。

3.根據權利要求1所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，第二過濾箱（3）的外頂壁上設有攪拌凈水裝置（4），攪拌凈水裝置（4）包括：攪拌箱（401），攪拌箱（401）的內腔中固定安裝有第一電機（402），第一電機（402）的輸出端固定連接有凸輪（403），凸輪（403）背離第一電機（402）的一端接觸連接有第一連接板（404），第一連接板（404）上設有兩對稱布置的復位彈簧（405），復位彈簧（405）遠離第一連接板（404）的一端固定連接在攪拌箱（401）內壁；第一連接板（404）背離復位彈簧（405）的一端內嵌設置有多個第二電機（406），第二電機（406）的輸出端固定連接有第一轉桿（407），第一轉桿（407）遠離第二電機（406）輸出端的一端固定連接有凈水材料收納盒（408），凈水材料收納盒（408）為中空設置，且外壁上均勻貫穿設置有多個通孔，凈水材料收納盒（408）的內腔中放置有凈水材料。

4.根據權利要求3所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，凈水材料可為纖維球、果殼濾料、精選無煙煤濾料、精制石英砂濾料、磁鐵礦濾料、錳砂濾料、石灰石濾料、陶粒濾料、卵石、沸石、石榴石、麥飯石、金剛砂、稀土瓷砂、活性氧化鋁，椰殼活性炭、果殼活性炭、木質粉狀活性炭、煤質柱狀活性炭、煤質顆粒炭中的一種或多種。

5.根據權利要求1所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，還包括：雜質處理組件（5），雜質處理組件（5）包括：雜質收集組件，雜質收集組件設置在第一過濾箱（1）上，用于對第一過濾箱（1）內的大顆粒雜質進行收集；雜質加工組件，雜質加工組件設置在雜質收集組件的雜質出料口（5044），用于對雜質收集組件輸出的雜質進行粉碎再加工。

6.根據權利要求5所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，雜質收集組件包括：L型隔板（500），L型隔板（500）滑動連接在第一過濾箱（1）內壁；弧形離心筒（5000），弧形離心筒（5000）轉動連接在第一過濾箱（1）上，且位于L型隔板（500）正下方，弧形離心筒（5000）側壁開設有若干瀝水孔（5001），弧形離心筒（5000）上開設有雜質出料口（5044）；絞龍軸（5002），絞龍軸（5002）轉動連接在弧形離心筒（5000）內，絞龍軸（5002）上固定連接有絞龍葉片（5003）；電機安裝架（5004），電機安裝架（5004）固定連接在弧形離心筒（5000）上，電機安裝架（5004）上固定連接有絞龍軸驅動電機（5005），絞龍軸驅動電機（5005）輸出端與絞龍軸（5002）通過聯軸器連接；第一嚙合齒輪（5006），第一嚙合齒輪（5006）固定連接在絞龍軸（5002）上；瀝水轉軸（5007），瀝水轉軸（5007）轉動連接在第一過濾箱（1）外壁，瀝水轉軸（5007）上設有滑鍵槽（5008），瀝水轉軸（5007）上滑動連接有第二嚙合齒輪（5009），第二嚙合齒輪（5009）通過滑鍵滑動連接在瀝水轉軸（5007）的滑鍵槽（5008）內，第二嚙合齒輪（5009）用于與第一嚙合齒輪（5006）相互嚙合；齒輪位置調節組件，齒輪位置調節組件包括螺紋調節桿（5011）和螺紋調節筒（5012），螺紋調節桿（5011）固定連接在第一過濾箱（1）外壁，螺紋調節筒（5012）螺紋連接在螺紋調節桿（5011）上，螺紋調節筒（5012）遠離螺紋調節桿（5011）的一端滑動連接在第二嚙合齒輪（5009）上的環形槽（5013）內；離心嚙合齒輪（501），離心嚙合齒輪（501）固定連接在瀝水轉軸（5007）上，弧形離心筒（5000）外壁固定連接有環形嚙合齒（5010），環形嚙合齒（5010）用于與離心嚙合齒輪（501）相互嚙合；排水斜面（5014），排水斜面（5014）設置在第一過濾箱（1）底部，第一過濾箱（1）上設有濾水排水口（5015），排水斜面（5014）與濾水排水口（5015）相接，排水斜面（5014）上滑動連接有刮板（5016），刮板（5016）上固定連接有刮板連接桿（5017），刮板連接桿（5017）上下滑動連接在第一過濾箱（1）側壁的刮板連接板滑槽（5018）內。

7.根據權利要求5所述的玻璃生產清洗廢水資源化節水裝置，其特征在于，雜質加工組件包括：雜質加工組件殼體（5019），雜質加工組件殼體（5019）固定連接在第一過濾箱（1）外壁，雜質加工組件殼體（5019）內設有加工腔（502），雜質出料口（5044）處設有出料板（5020），出料板（5020）遠離雜質出料口（5044）的一端位于加工腔（502）內；玻璃粉進料口（5021），玻璃粉進料口（5021）開設在雜質加工組件殼體（5019）頂部，第二過濾箱（3）底部設有玻璃粉排出板（307），玻璃粉排出板（307）單向鉸接在第二過濾箱（3）底部，且位于玻璃粉進料口（5021）正上方，玻璃粉排出板（307）具有第二過濾箱（3）工作狀態下的密封狀態和第二過濾箱（3）非工作狀態下的單向開啟狀態；錘體驅動電機（5022），錘體驅動電機（5022）固定連接在雜質加工組件殼體（5019）底部，錘體驅動電機（5022）輸出端固定連接有第一帶輪（5023）；帶輪轉軸（5024）、驅動凸輪（5025）和第二帶輪（5026），帶輪轉軸（5024）轉動連接在加工腔（502）內，驅動凸輪（5025）和第二帶輪（5026）固定連接在帶輪轉軸（5024）上，第一帶輪（5023）與第二帶輪（5026）通過動力傳動帶（5034）連接；錘體連接板（5027），錘體連接板（5027）左右滑動連接在加工腔（502）內，錘體連接板（5027）與加工腔（502）內壁之間固定連接有復位彈性件（5028），錘體連接板（5027）遠離復位彈性件（5028）的一側固定連接有粉碎錘體（5029），粉碎錘體（5029）上均勻布置有若干粉碎凸起（503），加工腔（502）內壁固定連接有錘體配合凹板（5030），錘體配合凹板（5030）用于與粉碎錘體（5029）形狀配合，錘體配合凹板（5030）內均勻布置有若干粉碎凸起（503）；出料漏斗（5031），出料漏斗（5031）固定連接在雜質加工組件殼體（5019）底部，出料漏斗（5031）內轉動連接有兩對稱布置的擠壓輥（5032），出料漏斗（5031）外壁固定連接有擠壓輥出料電機（5033），擠壓輥（5032）固定連接在擠壓輥出料電機（5033）的輸出端。

發明內容

本發明提供一種玻璃生產清洗廢水資源化節水裝置，用以解決上述背景技術中提出的技術問題。

為解決上述技術問題，本發明公開了一種玻璃生產清洗廢水資源化節水裝置，包括第一過濾箱和第二過濾箱，第一過濾箱和第二過濾箱通過第一水管連接，第一水管內設有抽水泵，第一過濾箱的一側側壁上設置有第一進水口，第一過濾箱內上下滑動連接有弧形大顆粒雜質過濾板，第二過濾箱上開設有第二進水口，第二過濾箱內壁依次連接有微雜過濾板和超濾過濾板，第二過濾箱遠離微雜過濾板的一側壁開設有出水口。

優選的，弧形大顆粒雜質過濾板上固定連接有第一連接桿，第一連接桿滑動貫穿第一過濾箱的上端面，第一連接桿的上端設置有螺紋，第一連接桿的螺紋處嚙合設置有斜齒輪，斜齒輪的軸心處固定連接有第一齒輪軸，第一齒輪軸遠離斜齒輪的一端轉動設置在第一過濾箱的上端面。

優選的，第一連接桿上設有第一過濾箱內壁清潔組件，第一過濾箱內壁清潔組件包括安裝環，安裝環固定連接在第一連接桿上，安裝環上固定連接有兩對稱布置的收納筒，收納筒內滑動連接有第一過濾箱內壁刮板，第一過濾箱內壁刮板一端滑動連接在收納筒內，且與收納筒內壁之間通過壓縮彈性件連接，第一過濾箱內壁刮板遠離收納筒的一端與第一過濾箱內壁抵接。

優選的，第一齒輪軸上固定連接有第一齒輪，第一齒輪背離第一連接桿的一側嚙合設置有第二齒輪，第二齒輪的軸心處固定連接有第二齒輪軸，第二齒輪軸的遠離第二齒輪的一端轉動連接在第二過濾箱的底部?jī)?nèi)壁；

第二過濾箱的內壁可拆卸連接有微雜過濾板和超濾過濾板；

第二齒輪軸的外壁上轉動連接有軸套，軸套背離第一水管的一側設置有第一橫板，第一橫板用于刮取微雜過濾板上的雜質。

優選的，微雜過濾板為砂碳過濾器，超濾過濾板為陶瓷膜過濾器。

優選的，第二過濾箱的外頂壁上設有攪拌凈水裝置，攪拌凈水裝置包括：攪拌箱，攪拌箱的內腔中固定安裝有第一電機，第一電機的輸出端固定連接有凸輪，凸輪背離第一電機的一端接觸連接有第一連接板，第一連接板上設有兩對稱布置的復位彈簧，復位彈簧遠離第一連接板的一端固定連接在攪拌箱內壁；

第一連接板背離復位彈簧的一端內嵌設置有多個第二電機，第二電機的輸出端固定連接有第一轉桿，第一轉桿遠離第二電機輸出端的一端固定連接有凈水材料收納盒，凈水材料收納盒為中空設置，且外壁上均勻貫穿設置有多個通孔，凈水材料收納盒的內腔中放置有凈水材料。

優選的，凈水材料可為纖維球、果殼濾料、精選無煙煤濾料、精制石英砂濾料、磁鐵礦濾料、錳砂濾料、石灰石濾料、陶粒濾料、卵石、沸石、石榴石、麥飯石、金剛砂、稀土瓷砂、活性氧化鋁，椰殼活性炭、果殼活性炭、木質粉狀活性炭、煤質柱狀活性炭、煤質顆粒炭中的一種或多種。

優選的，還包括：雜質處理組件，雜質處理組件包括：

雜質收集組件，雜質收集組件設置在第一過濾箱上，用于對第一過濾箱內的大顆粒雜質進行收集；

雜質加工組件，雜質加工組件設置在雜質收集組件的雜質出料口，用于對雜質收集組件輸出的雜質進行粉碎再加工。

優選的，雜質收集組件包括：

L型隔板，L型隔板滑動連接在第一過濾箱內壁；

弧形離心筒，弧形離心筒轉動連接在第一過濾箱上，且位于L型隔板正下方，弧形離心筒側壁開設有若干瀝水孔，弧形離心筒上開設有雜質出料口；

絞龍軸，絞龍軸轉動連接在弧形離心筒內，絞龍軸上固定連接有絞龍葉片；

電機安裝架，電機安裝架固定連接在弧形離心筒上，電機安裝架上固定連接有絞龍軸驅動電機，絞龍軸驅動電機輸出端與絞龍軸通過聯軸器連接；

第一嚙合齒輪，第一嚙合齒輪固定連接在絞龍軸上；

瀝水轉軸，瀝水轉軸轉動連接在第一過濾箱外壁，瀝水轉軸上設有滑鍵槽，瀝水轉軸上滑動連接有第二嚙合齒輪，第二嚙合齒輪通過滑鍵滑動連接在瀝水轉軸的滑鍵槽內，第二嚙合齒輪用于與第一嚙合齒輪相互嚙合；

齒輪位置調節組件，齒輪位置調節組件包括螺紋調節桿和螺紋調節筒，螺紋調節桿固定連接在第一過濾箱外壁，螺紋調節筒螺紋連接在螺紋調節桿上，螺紋調節筒遠離螺紋調節桿的一端滑動連接在第二嚙合齒輪上的環形槽內；

離心嚙合齒輪，離心嚙合齒輪固定連接在瀝水轉軸上，弧形離心筒外壁固定連接有環形嚙合齒，環形嚙合齒用于與離心嚙合齒輪相互嚙合；

排水斜面，排水斜面設置在第一過濾箱底部，第一過濾箱上設有濾水排水口，排水斜面與濾水排水口相接，排水斜面上滑動連接有刮板，刮板上固定連接有刮板連接桿，刮板連接桿上下滑動連接在第一過濾箱側壁的刮板連接板滑槽內。

優選的，雜質加工組件包括：

雜質加工組件殼體，雜質加工組件殼體固定連接在第一過濾箱外壁，雜質加工組件殼體內設有加工腔，雜質出料口處設有出料板，出料板遠離雜質出料口的一端位于加工腔內；

玻璃粉進料口，玻璃粉進料口開設在雜質加工組件殼體頂部，第二過濾箱底部設有玻璃粉排出板，玻璃粉排出板單向鉸接在第二過濾箱底部，且位于玻璃粉進料口正上方，玻璃粉排出板具有第二過濾箱工作狀態下的密封狀態和第二過濾箱非工作狀態下的單向開啟狀態；

錘體驅動電機，錘體驅動電機固定連接在雜質加工組件殼體底部，錘體驅動電機輸出端固定連接有第一帶輪；

帶輪轉軸、驅動凸輪和第二帶輪，帶輪轉軸轉動連接在加工腔內，驅動凸輪和第二帶輪固定連接在帶輪轉軸上，第一帶輪與第二帶輪通過動力傳動帶連接；

錘體連接板，錘體連接板左右滑動連接在加工腔內，錘體連接板與加工腔內壁之間固定連接有復位彈性件，錘體連接板遠離復位彈性件的一側固定連接有粉碎錘體，粉碎錘體上均勻布置有若干粉碎凸起，加工腔內壁固定連接有錘體配合凹板，錘體配合凹板用于與粉碎錘體形狀配合，錘體配合凹板內均勻布置有若干粉碎凸起；

出料漏斗，出料漏斗固定連接在雜質加工組件殼體底部，出料漏斗內轉動連接有兩對稱布置的擠壓輥，出料漏斗外壁固定連接有擠壓輥出料電機，擠壓輥固定連接在擠壓輥出料電機的輸出端。

（發明人：章榕;馬俊風;朱杰偉;唐葉紅;劉景光;黃麗娜;王延宗;賀柏林）
