公布日：2022.11.04
申請日：2022.07.15
分類號：C02F9/14(2006.01)I;C02F3/12(2006.01)N;C02F3/28(2006.01)N;C02F1/44(2006.01)N;C02F1/72(2006.01)N;C02F1/467(2006.01)N;C02F1/78(2006.01)N;
C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/12(2006.01)N
摘要
本發明涉及污水處理的技術領域，具體涉及一種自動控制的速效脫氮樹脂再生廢液的處理方法，包括以下步驟：1：速效脫氮樹脂吸附飽和后再生形成的再生廢液進行耐高鹽反硝化反應；2：出水排入依次通過MBR膜生物反應器和5微米保安過濾器；3：出水通過納濾膜裝置處理得到納濾濃水和納濾產水，納濾產水通過反滲透裝置得到反滲透產水和反滲透濃水；4：納濾濃水送入芬頓電解槽后再進入臭氧催化氧化塔，出水可就地排放；以上各步驟通過PCL系統自動控制運行。本發明去除效果好、運行費用低、自動化程度高，性能穩定，脫氮效率高，可再生并重復使用。通過本發明的方法處理后的出水水質穩定、處理效果好、出水懸浮物低、污泥量少等有益效果。
權利要求書
1.一種自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于，包括以下步驟：步驟1：速效脫氮罐內填充的速效脫氮樹脂吸附飽和后需進行再生，將質量分?jǐn)?shù)為5％-8％的氯化鈉溶液注入至所述的速效脫氮罐內，再生后形成高鹽高硝酸根濃度的再生廢液，廢液首先自流進入高鹽反硝化池中，投加一定濃度的碳源，進行耐高鹽反硝化反應；步驟2：將耐高鹽反硝化反應后得到的出水排入MBR膜生物反應器，并進行曝氣供氧，進一步去除氨氮、色度、污泥、懸浮物，得到的出水排入保安過濾器進行再次過濾，去除來水中微小的顆粒物；步驟3：步驟2的出水通過納濾膜裝置處理，在壓力驅動下，大分子有機物、膠體和二價及以上離子被截留形成納濾濃水，一價離子透過納濾膜形成納濾產水，得到的納濾產水再經過反滲透膜裝置，99％以上的鹽分被截留，分別得到反滲透產水和反滲透濃水；步驟4：所述步驟3得到的納濾濃水主要含有硫酸根、有機物、腐殖酸類黃色生物降解產物，將所述納濾濃水送入芬頓電解槽在一定濃度的過氧化氫下進行電芬頓處理去除納濾濃水中的色度、難降解有機污染物，經過處理后的濃水再進入臭氧催化氧化塔，在一定量的臭氧作用下進行臭氧催化氧化處理，對來水進一步氧化脫色、以及進行COD的深度去除，出水可就地排放；以上各步驟通過PCL系統自動控制運行。
2.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟1和2中，高鹽反硝化池和MBR膜生物反應器之間設置有回流泵，當高鹽反硝化池溶解氧DO高于0.3mg/L時，自動控制池內曝氣量及攪拌速率，同時減少MBR膜生物反應器內混合液的回流量，將回流量范圍減少至現有數值的0％-50％。
3.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟1和2中，當MBR膜生物反應器的出水硝酸根濃度高于15mg/L時，根據硝酸根濃度與化學需氧量的對應關系自動進行計算，按照自動比例投加碳源，并根據來水水質及時進行自動調整。
4.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟3中，當納濾膜裝置的進水壓力增加15％以上時，自動調節納濾產水閥及納濾濃水閥的開度。
5.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟3中，納濾膜裝置和反滲透膜裝置分別連通有化學清洗裝置，當納濾膜裝置和反滲透膜裝置進水壓力分別上升25％以上或產水量分別下降25％以上時，根據系統設置的限值，自動開啟化學清洗程序，直至跨膜壓差及產水量趨勢恢復正常。
6.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟3中，反滲透產水可輸送至各個藥劑配制單元，作為回用水；反滲透濃水含有較高濃度的氯化鈉，可用于再生過程中鹽分的補充。
7.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟4中，臭氧催化氧化塔內水力停留時間不少于2h，臭氧投加量為80-200mg/L；臭氧催化氧化塔內裝填催化劑填料，過濾速度為8-12m/h。
8.根據權利要求7所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述催化劑填料以陶粒為載體，陶粒表面負載了一定量的二氧化錳作為活性成分，陶粒與二氧化錳的質量比為100:1-3。
9.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟4中，芬頓電解槽的進水pH值設定在3.0-3.5之間，電源外加電壓設定在15-20伏，通氧量設定在150-200mL/min，水力停留時間約4-5小時。
10.根據權利要求1所述的自動控制的速效脫氮樹脂再生廢液的處理方法，其特征在于：所述步驟4中，臭氧催化氧化塔處還設置有吸附劑投加裝置，所述吸附劑為生物質吸附劑，投加量為處理水量的3‰-5‰，用于對臭氧氧化后的污水深度吸附降解。
發明內容
本發明的目的在于提供一種自動控制的速效脫氮樹脂再生廢液的處理方法，對于樹脂再生產生的廢液，采用高鹽反硝化、MBR過濾、納濾、反滲透工藝相結合的方式進行處理實現高濃度氯化鈉的回收，產水可用于系統中的各個藥劑配制單元，作為回用水。
本發明實現目的所采用的方案是：一種自動控制的速效脫氮樹脂再生廢液的處理方法，包括以下步驟：
步驟1：速效脫氮罐內填充的速效脫氮樹脂吸附飽和后需進行再生，將質量分?jǐn)?shù)為5％-8％的氯化鈉溶液注入至所述的速效脫氮罐內，再生后形成高鹽高硝酸根濃度的再生廢液，廢液首先自流進入高鹽反硝化池中，投加一定濃度的碳源，進行耐高鹽反硝化反應；
步驟2：將耐高鹽反硝化反應后得到的出水排入MBR膜生物反應器，并進行曝氣供氧，進一步去除氨氮、色度、污泥、懸浮物，得到的出水排入保安過濾器進行再次過濾，去除來水中微小的顆粒物；
步驟3：步驟2的出水通過納濾膜裝置處理，在壓力驅動下，大分子有機物、膠體和二價及以上離子被截留形成納濾濃水，一價離子透過納濾膜形成納濾產水，得到的納濾產水再經過反滲透膜裝置，99％以上的鹽分被截留，分別得到反滲透產水和反滲透濃水；
步驟4：所述步驟3得到的納濾濃水主要含有硫酸根、有機物、腐殖酸類黃色生物降解產物，將所述納濾濃水送入芬頓電解槽在一定濃度的過氧化氫下進行電芬頓處理去除納濾濃水中的色度、難降解有機污染物，經過處理后的濃水再進入臭氧催化氧化塔，在一定量的臭氧作用下進行臭氧催化氧化處理，對來水進一步氧化脫色、以及進行COD的深度去除，出水可就地排放；
以上各步驟通過PCL系統自動控制運行。
優選地，所述步驟1和2中，高鹽反硝化池和MBR膜生物反應器之間設置有回流泵，當高鹽反硝化池溶解氧DO高于0.3mg/L時，自動控制池內曝氣量及攪拌速率，同時減少MBR膜生物反應器內混合液的回流量，將回流量范圍減少至現有數值的0％-50％。
優選地，所述步驟1和2中，當MBR膜生物反應器的出水硝酸根濃度高于15mg/L時，根據硝酸根濃度與化學需氧量的對應關系自動進行計算，按照自動比例投加碳源，并根據來水水質及時進行自動調整。
優選地，所述步驟3中，當納濾膜裝置的進水壓力增加15％以上時，自動調節納濾產水閥及納濾濃水閥的開度。
優選地，所述步驟3中，納濾膜裝置和反滲透膜裝置分別連通有化學清洗裝置，當納濾膜裝置和反滲透膜裝置的進水壓力分別上升25％以上或產水量分別下降25％以上時，根據系統設置的限值，自動開啟化學清洗程序，直至跨膜壓差及產水量趨勢恢復正常。
優選地，所述步驟3中，反滲透產水可輸送至各個藥劑配制單元，作為回用水；反滲透濃水含有較高濃度的氯化鈉，可用于再生過程中鹽分的補充。
優選地，所述步驟4中，臭氧催化氧化塔內水力停留時間不少于2h，臭氧投加量為80-200mg/L；臭氧催化氧化塔內裝填催化劑填料，過濾速度為8-12m/h。
優選地，所述催化劑填料以陶粒為載體，陶粒表面負載了一定量的二氧化錳作為活性成分，陶粒與二氧化錳的質量比為100:1-3。
優選地，所述步驟4中，芬頓電解槽的進水pH值設定在3.0-3.5之間，電源外加電壓設定在15-0伏，通氧量設定在150-200mL/min，水力停留時間約4-5小時。
優選地，所述步驟4中，臭氧催化氧化塔處還設置有吸附劑投加裝置，所述吸附劑為生物質吸附劑，投加量為處理水量的3‰-5‰，用于對臭氧氧化后的污水深度吸附降解。
吸附劑使用pH要求為2-11，效果更優為pH3-6，一般通過經過處理后的廢水pH為中性，完全符合使用要求。

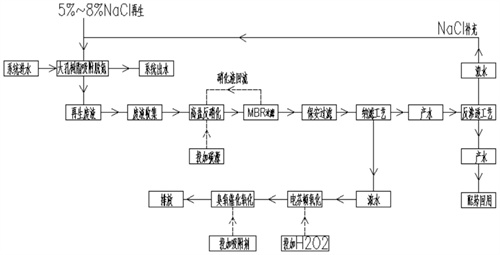

本發明的處理方法包含：(1)樹脂脫氮后進行再生，形成高鹽高硝酸根的廢液；(2)再生廢液采用高鹽反硝化進行脫氮，利用MBR進行固液分離，降低濁度，完成預處理；(3)廢液預處理后采用保安過濾器過濾，利用納濾分離一價離子(Na+、Cl-等)和二價及以上離子(SO42-、PO43-等)，納濾產水利用反滲透再次提純，反滲透產水品質高、可配藥回用，反滲透濃水中氯化鈉含量較高，可濃縮后用于樹脂再生系統的鹽分補充；(4)納濾濃水含高氨氮、腐殖酸類有機污染物，采用電芬頓及臭氧催化氧化進行深度處理，并投加吸附劑，可大大降低濃水中的有機污染物含量，出水進行直排。(5)本工藝可實現快速自動控制，系統內植入動態控制程序，可實現根據高鹽反硝化池DO數值控制池內曝氣量、攪拌速率、MBR池硝化液回流量；同時根據MBR出水硝酸根濃度限值自動計算并控制碳源投加比例；根據納濾膜壓力變化控制和調節回收率；根據納濾膜與反滲透膜裝置進水壓力上升比例或產水量下降比例限值，自動控制啟�；瘜W(xué)清洗程序。
本發明具有以下優點和有益效果：
本發明的處理方法對于樹脂再生產生的廢液，采用高鹽反硝化、MBR過濾、納濾、反滲透、電芬頓和臭氧催化氧化的工藝相結合的方式進行處理，高鹽度培養馴化的反硝化污泥在5％的鹽濃度下仍可保證較高的脫氮效率，在污水中鹽含量達到5％的工況下，反硝化污泥經過馴化還可以保證較高的脫氮效率，主要體現在進水廢液總氮含量600-800mg/L下，出水總氮可降至30mg/L以下水平，脫氮效率達到95％左右。反硝化出水通過MBR分離污泥，去除懸浮物和膠體，上述為對廢液的預處理，經預處理后采用納濾進行一級過濾，對廢液中的二價離子進行有效截留形成濃水，而構成氯化鈉的一價離子(如Na+、Cl-)透過納濾膜形成產水，納濾產水通過反滲透進行二級過濾后，可截留99％的鹽分使之進入濃水，實現高濃度氯化鈉的回收，產水可用于系統中的各個藥劑配制單元，作為回用水。納濾濃水具有高鹽、高有機物、高氨氮等特點，本發明采用電芬頓、臭氧催化氧化相結合的工藝進行處理，可快速、有效降解有機污染物、氨氮等，設備占地省、反應時間短、運行成本低、出水品質好。
本發明的方法去除效果好、運行費用低、自動化程度高，與現有技術相比，本發明所采用的專性硝酸根選擇性離子交換樹脂強度大，性能穩定，脫氮效率高，可再生并重復使用。
本發明的方法對廢液的處理和回收，既避免了二次污染，又合理利用了現有資源，大大節省了運行費用，整個處理過程不造成任何污染物的外排。通過本發明的方法處理后的出水水質穩定、處理效果好、出水懸浮物低、污泥量少等有益效果。
（發明人：董俊;劉魯建;張嵐欣;王威;阮霞;李紹俊;張琴;梅澤坤;張雙峰）
