公布日：2023.06.27
申請日：2023.04.11
分類號：C02F7/00(2006.01)I;B01F25/21(2022.01)I;B01F25/20(2022.01)I
摘要
本發明提供一種高效一體化醫療廢水處理設備，包括好氧池和安裝在好氧池內的潛水離心式曝氣機；潛水離心式曝氣機的混合盤的流道內設有調節器，調節器包括空心圓柱狀的本體和分流板，分流板沿本體軸向設置在本體內；分流板具有第一分流面和第二分流面，第一分流面與分界面之間的夾角為α1，第二分流面與分界面之間的夾角為α2，且α1＞0°，α2＞0°，分流板將本體的內腔分隔成兩個通道，且兩個通道的橫截面積由進口端向出口端逐漸減小。本發明提供的一種高效一體化醫療廢水處理設備，提高好氧池中的溶氧量，從而提高有機物的降解功效，以提高出水水質。
權利要求書
1.一種高效一體化醫療廢水處理設備，其特征在于，包括好氧池(10)和安裝在好氧池內的潛水離心式曝氣機(20)；所述潛水離心式曝氣機(20)包括從上到下依次連接的潛水電泵(202)、進氣盤(203)、混合盤(204)和底座(205)，還包括進氣管(201)和葉輪(206)，進氣管(201)與進氣盤(203)連通；葉輪(206)與潛水電泵(202)連接，且位于混合盤(204)中；所述混合盤(204)的流道內設有調節器(207)，調節器(207)包括空心圓柱狀的本體(2071)和分流板(2072)，分流板(2072)沿本體軸向設置在本體(2071)內；分流板(2072)具有第一分流面(20721)和第二分流面(20722)，第一分流面與分界面之間的夾角為α1，第二分流面與分界面之間的夾角為α2，且α1＞0°，α2＞0°，分流板(2072)將本體(2071)的內腔分隔成兩個通道，且兩個通道的橫截面積由進口端向出口端逐漸減小。
2.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，3°≤α1≤15°，3°≤α2≤15°。
3.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，α1＝α2。
4.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，α1＜α2。

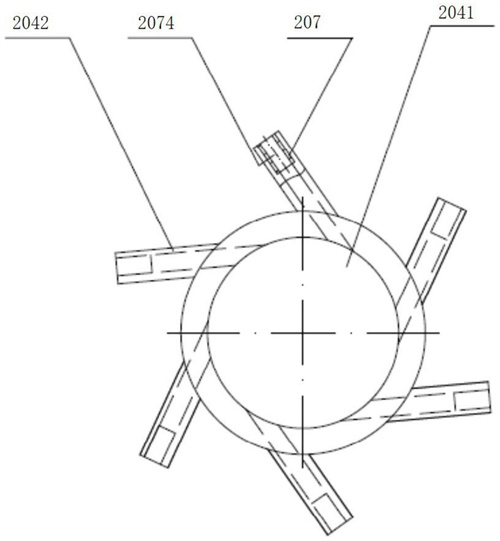

5.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，所述本體(2071)上設有調節孔(2073)，混合盤(204)的流道側壁設有固定孔，通過緊固件(2074)穿設在調節孔(2073)和固定孔內將調節器(207)固定在混合盤(204)的流道內。
6.根據權利要求5所述的一種高效一體化醫療廢水處理設備，其特征在于，所述調節孔(2073)的數量為4～12個，沿本體(2071)周向等間隔布設。
7.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，所述分流板(2072)的縱截面為三角形，分流板(2072)的大頭端伸出本體(2071)的出口端外，分流板(2072)的小頭端位于本體(2071)內。
8.根據權利要求7所述的一種高效一體化醫療廢水處理設備，其特征在于，分流板(2072)的大頭端端面與本體(2071)的出口端端面之間的距離為10～60mm。
9.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，所述本體(2071)的外徑與混合盤(204)流道的內徑相適配。
10.根據權利要求1所述的一種高效一體化醫療廢水處理設備，其特征在于，所述本體(2071)的出口端與混合盤(204)流道的出口端相平齊。
發明內容
本發明所要解決的技術問題是：提供一種高效一體化醫療廢水處理設備，提高好氧池中的溶氧量，從而提高有機物的降解功效，以提高出水水質。
為解決上述技術問題，本發明的實施例提供一種高效一體化醫療廢水處理設備，包括好氧池和安裝在好氧池內的潛水離心式曝氣機；所述潛水離心式曝氣機包括從上到下依次連接的潛水電泵、進氣盤、混合盤和底座，還包括進氣管和葉輪，進氣管與進氣盤連通；葉輪與潛水電泵連接，且位于混合盤中；所述混合盤的流道內設有調節器，調節器包括空心圓柱狀的本體和分流板，分流板沿本體軸向設置在本體內；分流板具有第一分流面和第二分流面，第一分流面與分界面之間的夾角為α1，第二分流面與分界面之間的夾角為α2，且α1＞0°，α2＞0°，分流板將本體的內腔分隔成兩個通道，且兩個通道的橫截面積由進口端向出口端逐漸減小。
作為本發明實施例的進一步改進，3°≤α1≤15°，3°≤α2≤15°。
作為本發明實施例的進一步改進，α1＝α2。
作為本發明實施例的進一步改進，α1＜α2。
作為本發明實施例的進一步改進，所述本體上設有調節孔，混合盤的流道側壁設有固定孔，通過緊固件穿設在調節孔和固定孔內將調節器固定在混合盤的流道內。
作為本發明實施例的進一步改進，所述調節孔的數量為4～12個，沿本體周向等間隔布設。
作為本發明實施例的進一步改進，所述分流板的縱截面為三角形，分流板的大頭端伸出本體的出口端外，分流板的小頭端位于本體內。
作為本發明實施例的進一步改進，分流板的大頭端端面與本體的出口端端面之間的距離為10～60mm。
作為本發明實施例的進一步改進，所述本體的外徑與混合盤流道的內徑相適配。
作為本發明實施例的進一步改進，所述本體的出口端與混合盤流道的出口端相平齊。
與現有技術相比，本發明的技術方案具有以下有益效果：
(1)通過在混合盤的流道內設置帶有分流板的調節器，分流板將本體內腔分隔成兩個通道，流道內的汽水混合液進入調節器后，被分成兩股流體，兩股流體分別沿第一分流面和第二分流面向流道出口端方向流動，由于第一分流面和第二分流面在流向上逐漸向遠離分界面傾斜，兩股汽水混合液分別沿第一分流面和第二分流面傾斜方向向外噴出，增加了單個流道的汽水混合液的噴射范圍，提高溶氧范圍；同時本體內腔中的兩個通道的橫截面積由進口端向出口端逐漸減小，使得兩股汽水混合液壓力逐漸增大，流速增大，增加了單個流道的汽水混合液的移動路徑，從而提高溶氧效果。單個流道傾斜噴出的兩股汽水混合液，分別與相鄰兩個流道傾斜噴出的汽水混合液相碰撞，使水珠和空氣變得更細密，提高了氧的轉移率,提高溶氧效果。
(2)如果調節器的分流板的分界面垂直于水平面，則提高了水平方向的溶氧效果；如果調節器的分流板的分界面平行于水平面，則提高了深度方向的溶氧效果；如果調節器的分流板的分界面與水平面之間的夾角大于0°小于90°，則提高了傾斜方向上的溶氧效果。
(3)調節器并不固定設置在流道內，調節器的本體周向設有多個用于固定的調節孔，可根據工藝需要，轉動調節器進行固定，從而調整分流板的分界面與水平面之間的夾角，獲得所需溶氧效果。
（發明人：胡曉亮;周華領;龔旭斌;王堯超;李繼東）
