公布日：2023.02.28
申請日：2022.12.01
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F3/32(2023.01)I;C02F1/00(2023.01)I
摘要

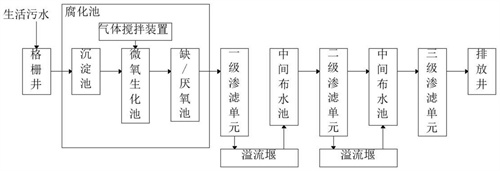

本發明涉及污水凈化技術領域，公開了一種利用毛細滲透作用的高效污水凈化設備，包括格柵井、腐化池、土壤滲濾系統以及收集井，生活污水經過所述格柵井的攔截匯集后流入所述腐化池內，生活污水經過所述腐化池沉淀降解后流入土壤滲濾系統進行滲濾與植物凈化后流入收集井內；所述土壤滲濾系統包括一級滲濾單元、二級滲濾單元以及三級滲濾單元，所述一級滲濾單元、二級滲濾單元以及三級滲濾單元內均設置有裝填有污水處理用填料的介質處理層以及種植有污水凈化用植物。本發明，通過物理過濾、吸附與沉積、微生物對有機物的降解以及植物對有關組分的利用等過程，使污水得到凈化，具有穩定高效的污水處理效果。
權利要求書
1.一種利用毛細滲透作用的高效污水凈化設備，其特征在于，包括格柵井、腐化池、土壤滲濾系統以及收集井，生活污水經過所述格柵井的攔截匯集后流入所述腐化池內，生活污水經過所述腐化池沉淀降解后流入土壤滲濾系統進行滲濾與植物凈化后流入收集井內；所述土壤滲濾系統包括一級滲濾單元、二級滲濾單元以及三級滲濾單元，所述一級滲濾單元與二級滲濾單元分別為水平表流濕地與水平潛流濕地，所述一級滲濾單元與二級滲濾單元的尾端均設置有溢流堰，所述一級滲濾單元與二級滲濾單元、二級滲濾單元與三級滲濾單元之間均設置有中間布水池，所述溢流堰的污水平流而出進入中間布水池后進入下一級滲濾單元的配水槽，所述一級滲濾單元、二級滲濾單元以及三級滲濾單元內均設置有裝填有污水處理用填料的介質處理層以及種植有污水凈化用植物。
2.根據權利要求1所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述一級滲濾單元與二級滲濾單元整體采用1-3％坡度設計，所述一級滲濾單元水力負荷為0.8m3/m2·d，所述二級滲濾單元水力負荷為0.5m3/m2·d，所述三級滲濾單元每噸水用地3平方米。
3.根據權利要求2所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述腐化池包括沉淀池、微氧生化池以及缺/厭氧池，所述微氧生化池內設置有氣體攪拌裝置，所述微氧生化池與缺/厭氧池內均填充有填料。
4.根據權利要求3所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述沉淀池內水力停留時間設置為4-5小時，所述微氧生化池內水力停留時間為20小時；所述缺/厭氧池內水力停留時間為10小時。
5.根據權利要求4所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述三級滲濾單元與二級滲濾單元之間設置有落差且不少于50cm，所述三級滲濾單元的進水由進水管分配進水，所述收集井設置在三級滲濾單元的末端，所述三級滲濾單元的出水管連通收集井的底部，所述收集井設置有排放管，且排放管排水時的充滿度不超過50％。
6.根據權利要求1-5中任一項所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述一級滲濾單元、二級滲濾單元以及三級滲濾單元的土壤層種植有蘆葦、水蔥、千屈菜、黃菖蒲、紙莎草、菖蒲、美人蕉、香根草中的一種或多種。
7.根據權利要求1-5中任一項所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述介質處理層中的填料為砂、土壤、麩皮。
8.根據權利要求1-5中任一項所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述一級滲濾單元的土壤層種植有蘆葦、水蔥、千屈菜、黃菖蒲中的一種或多種，所述二級滲濾單元的土壤層種植有紙莎草、菖蒲、美人蕉、香根草中的一種或多種，所述三級滲濾單元的土壤層種植有美人蕉。
9.根據權利要求1所述的一種利用毛細滲透作用的高效污水凈化設備，其特征在于：所述一級滲濾單元、二級滲濾單元以及三級滲濾單元的外側均設置有不少與50cm高的柵欄。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種利用毛細滲透作用的高效污水凈化設備，解決了現有污水處理設施不便針對農村等未形成大規模污水管網地區生活污水處理的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種利用毛細滲透作用的高效污水凈化設備，包括格柵井、腐化池、土壤滲濾系統以及收集井，生活污水經過所述格柵井的攔截匯集后流入所述腐化池內，生活污水經過所述腐化池沉淀降解后流入土壤滲濾系統進行滲濾與植物凈化后流入收集井內；所述土壤滲濾系統包括一級滲濾單元、二級滲濾單元以及三級滲濾單元，所述一級滲濾單元與二級滲濾單元分別為水平表流濕地與水平潛流濕地，所述一級滲濾單元與二級滲濾單元的尾端均設置有溢流堰，所述一級滲濾單元與二級滲濾單元、二級滲濾單元與三級滲濾單元之間均設置有中間布水池，所述溢流堰的污水平流而出進入中間布水池后進入下一級滲濾單元的配水槽，所述一級滲濾單元、二級滲濾單元以及三級滲濾單元內均設置有裝填有污水處理用填料的介質處理層以及種植有污水凈化用植物。
優選的，所述一級滲濾單元與二級滲濾單元整體采用1-3％坡度設計，所述一級滲濾單元水力負荷為0.8m3/m2·d，所述二級滲濾單元水力負荷為0.5m3/m2·d，所述三級滲濾單元每噸水用地3平方米。
優選的，所述腐化池包括沉淀池、微氧生化池以及缺/厭氧池，所述微氧生化池內設置有氣體攪拌裝置，所述微氧生化池與缺/厭氧池內均填充有填料。
優選的，所述沉淀池內水力停留時間設置為4-5小時，所述微氧生化池內水力停留時間為20小時；所述缺/厭氧池內水力停留時間為10小時。
優選的，所述三級滲濾單元與二級滲濾單元之間設置有落差且不少于50cm，所述三級滲濾單元的進水由進水管分配進水，所述收集井設置在三級滲濾單元的末端，所述三級滲濾單元的出水管連通收集井的底部，所述收集井設置有排放管，且排放管排水時的充滿度不超過50％。
優選的，所述一級滲濾單元、二級滲濾單元以及三級滲濾單元的土壤層種植有蘆葦、水蔥、千屈菜、黃菖蒲、紙莎草、菖蒲、美人蕉、香根草中的一種或多種。
優選的，所述介質處理層中的填料為砂、土壤、麩皮。
優選的，所述一級滲濾單元的土壤層種植有蘆葦、水蔥、千屈菜、黃菖蒲中的一種或多種，所述二級滲濾單元的土壤層種植有紙莎草、菖蒲、美人蕉、香根草中的一種或多種，所述三級滲濾單元的土壤層種植有美人蕉。
優選的，所述一級滲濾單元、二級滲濾單元以及三級滲濾單元的外側均設置有不少與50cm高的柵欄。
(三)有益效果
本發明提供了一種利用毛細滲透作用的高效污水凈化設備。具備以下有益效果：
該利用毛細滲透作用的高效污水凈化設備，通過將生活污水進行腐化厭氧處理后，投配到裝載有填料的介質處理層中，借處理層的毛細滲透作用，使污水向四周擴散，通過物理過濾、物理吸附與沉積，污水中污染組分與復合材料中有關組分的物理反應、微生物對有機物的降解以及植物對有關組分的利用等過程，使污水得到凈化，使得整個成本投入低，同時能夠具有穩定高效的污水處理效果，適合小規模多場地的使用。
（發明人：鐘玫玫）
