公布日：2023.06.09
申請日：2023.02.17
分類號：C02F3/30(2023.01)I
摘要
本發明公開了一種微型一體式污水處理器，包括設備主體，所述設備主體包括預處理箱、反應箱和污泥箱，所述預處理箱中部設有導流軸，所述導流軸內設有導流槽，且導流軸上端設有與導流槽相連通的進水管，位于預處理箱底部的所述導流軸側壁上設有與導流槽相連通的進水孔，所述預處理箱上端一側設有與反應箱相連通的進水槽，本發明克服了現有技術的不足，設計合理，結構緊湊，具有較高的社會使用價值和應用前景。
權利要求書

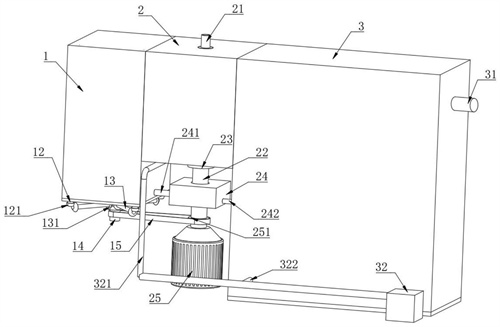

1.一種微型一體式污水處理器，其特征在于：包括設備主體，所述設備主體包括預處理箱(2)、反應箱(3)和污泥箱(1)，所述污泥箱(1)、預處理箱(2)和反應箱(3)之間依次連接固定，所述預處理箱(2)中部設有導流軸(22)，所述導流軸(22)內設有導流槽(221)，且導流軸(22)上端設有與導流槽(221)相連通的進水管(21)，所述導流軸(22)側壁上設有與導流槽(221)相連通的進水孔(225)，所述預處理箱(2)上端一側設有與反應箱(3)相連通的進水槽(20)，所述反應箱(3)側壁上設有排水管(31)。
2.根據權利要求1所述的一種微型一體式污水處理器，其特征在于：所述預處理箱(2)內壁上設有多個固定連接且呈環形的第一擋流板(26)，所述導流軸(22)外側設有多個呈環形的第二擋流板(27)，所述第一擋流板(26)和第二擋流板(27)在預處理箱(2)內交錯分布。
3.根據權利要求2所述的一種微型一體式污水處理器，其特征在于：所述導流軸(22)可轉動的設置在預處理箱(2)內，且導流軸(22)與第二擋流板(27)滑動且密封連接，所述導流軸(22)內設有呈環形的抽吸槽(222)，所述導流軸(22)外側設有多個固定連接且與抽吸槽(222)相連通的抽吸管(223)，所述抽吸管(223)相平行設置在相應的第一擋流板(26)和第二擋流板(27)上方，且抽吸管(223)上設有多個均勻分布的抽吸孔(224)，所述導流軸(22)上設有滑動且密封連接的回流框(23)，所述導流軸(22)內設有回流槽(226)，所述回流槽(226)與抽吸槽(222)之間設有相連通的連通槽，且回流槽(226)外側壁上設有多個與回流框(23)相連通的回流孔(227)，所述回流框(23)一側設有固定連接的回流管(231)，所述回流管(231)延伸端與污泥箱(1)進料端連通，且回流管(231)內設有可開合的電磁閥。
4.根據權利要求3所述的一種微型一體式污水處理器，其特征在于：所述污泥箱(1)內設有可上下運動的調節框(17)，所述調節框(17)兩端分別與污泥箱(1)內壁滑動且密封連接，且調節框(17)底部設有多個均勻分布的過濾孔(174)，所述調節框(17)一側設有貫穿式的進料孔(175)，所述污泥箱(1)上端一側設有用于調節框(17)內雜質顆粒排放的出料槽(16)，所述污泥箱(1)一側設有用于過濾后廢水抽吸至進水槽(20)的吸附機構。
5.根據權利要求4所述的一種微型一體式污水處理器，其特征在于：所述調節框(17)兩側設有對稱分布的調節塊(171)，所述調節塊(171)上設有多個調節孔(173)，所述調節孔(173)內均設有可轉動且用于帶動調節塊(171)上下運動的往復絲桿(12)，所述調節框(17)兩側設有固定連接的調節軸，所述調節軸與調節塊(171)之間轉動連接，所述進料孔(175)穿過調節軸中心處，所述調節塊(171)一側壁上設有可伸縮的定位桿(1714)，所述調節框(17)側壁上設有用于定位桿(1714)卡合固定的定位槽(170)。
6.根據權利要求5所述的一種微型一體式污水處理器，其特征在于：所述調節塊(171)側壁上設有調節槽(1713)，所述定位桿(1714)滑動連接在調節槽(1713)內，所述調節槽(1713)內設有固定連接且用于帶動定位桿(1714)自動彈出的復位彈簧(1711)，且調節槽(1713)內還設有固定連接且可彎曲的連接件(1712)，所述連接件(1712)延伸端與定位桿(1714)固定連接，位于出料槽(16)一側的所述調節塊(171)上設有與調節槽(1713)相連通的按壓槽，所述按壓槽內設有滑動連接的按壓桿(177)，所述按壓桿(177)端部與連接件(1712)中部固定連接。
7.根據權利要求4所述的一種微型一體式污水處理器，其特征在于：所述吸附機構包括吸附箱(24)，所述吸附箱(24)內設有可周期性上下運動的吸附板(245)，所述吸附箱(24)底部一側設有相連通的吸附管(241)，所述吸附管(241)延伸端與污泥箱(1)底部連通，所述吸附箱(24)底部另一側設有相連通的輸送管(242)，所述輸送管(242)延伸端與進水槽(20)一側連通，所述吸附管(241)內設有用于污水進入的單向進水閥(243)，所述輸送管(242)內設有用于污水排出的單向排水閥(244)。
8.根據權利要求7所述的一種微型一體式污水處理器，其特征在于：所述反應箱(3)一側設有污泥泵(32)，所述污泥泵(32)進料端設有進泥管(323)，所述進泥管(323)與沉淀池底部連通，所述污泥泵(32)輸出端設有排泥管，所述排泥管延伸端與回流管(231)連通，且排泥管上設有與缺氧區(33)相連通的循環管(322)。
9.根據權利要求1所述的一種微型一體式污水處理器，其特征在于：所述預處理箱(2)下方設有驅動電機(25)，所述驅動電機(25)輸出端與導流軸(22)底部固定連接。
發明內容
為了解決上述背景技術中提到的問題，本發明提供一種微型一體式污水處理器。
為了實現上述目的，本發明采用了如下技術方案：
一種微型一體式污水處理器，包括設備主體，所述設備主體包括預處理箱、反應箱和污泥箱，所述污泥箱、預處理箱和反應箱之間依次連接固定，所述預處理箱中部設有導流軸，所述導流軸內設有導流槽，且導流軸上端設有與導流槽相連通的進水管，位于預處理箱底部的所述導流軸側壁上設有與導流槽相連通的進水孔，所述預處理箱上端一側設有與反應箱相連通的進水槽，所述反應箱內沿著水流的方向依次設有缺氧區、厭氧區、好養區和沉淀區，位于沉淀區一側的所述反應箱側壁上設有排水管。
優選地，所述預處理箱內壁上設有多個固定連接且呈環形的第一擋流板，所述導流軸外側設有多個呈環形的第二擋流板，所述第一擋流板和第二擋流板在預處理箱內交錯分布。
優選地，所述導流軸可轉動的設置在預處理箱內，且導流軸與第二擋流板滑動且密封連接，位于導流槽外側的所述導流軸內設有呈環形的抽吸槽，所述導流軸外側設有多個固定連接且與抽吸槽相連通的抽吸管，所述抽吸管相平行設置在相應的第一擋流板和第二擋流板上方，且抽吸管上設有多個均勻分布的抽吸孔，位于預處理箱下方的所述導流軸上設有滑動且密封連接的回流框，位于回流框處的所述導流軸內設有回流槽，所述回流槽與抽吸槽之間設有相連通的連通槽，且回流槽外側壁上設有多個與回流框相連通的回流孔，所述回流框一側設有固定連接的回流管，所述回流管延伸端與污泥箱進料端連通，且回流管內設有可開合的電磁閥。
優選地，所述污泥箱內設有可上下運動的調節框，所述調節框兩端分別與污泥箱內壁滑動且密封連接，且調節框底部設有多個均勻分布的過濾孔，所述調節框一側設有貫穿式的進料孔，所述污泥箱上端一側設有用于調節框內雜質顆粒排放的出料槽，所述污泥箱一側設有用于過濾后廢水抽吸至進水槽的吸附機構。
優選地，所述調節框兩側設有對稱分布的調節塊，所述調節塊上設有多個調節孔，所述調節孔內均設有可轉動且用于帶動調節塊上下運動的往復絲桿，所述調節框兩側設有固定連接的調節軸，所述調節軸與調節塊之間轉動連接，所述進料孔穿過調節軸中心處，所述調節塊一側壁上設有可伸縮的定位桿，所述調節框側壁上設有用于定位桿卡合固定的定位槽。
優選地，所述調節塊側壁上設有調節槽，所述定位桿滑動連接在調節槽內，所述調節槽內設有固定連接且用于帶動定位桿自動彈出的復位彈簧，且調節槽內還設有固定連接且可彎曲的連接件，所述連接件延伸端與定位桿固定連接，位于出料槽一側的所述調節塊上設有與調節槽相連通的按壓槽，所述按壓槽內設有滑動連接的按壓桿，所述按壓桿端部與連接件中部固定連接。
優選地，所述吸附機構包括吸附箱，所述吸附箱內設有可周期性上下運動的吸附板，所述吸附箱底部一側設有相連通的吸附管，所述吸附管延伸端與污泥箱底部連通，所述吸附箱底部另一側設有相連通的輸送管，所述輸送管延伸端與進水槽一側連通，所述吸附管內設有用于污水進入的單向進水閥，所述輸送管內設有用于污水排出的單向排水閥。
優選地，所述反應箱一側設有污泥泵，所述污泥泵進料端設有進泥管，所述進泥管與沉淀池底部連通，所述污泥泵輸出端設有排泥管，所述排泥管延伸端與回流管連通，且排泥管上設有與缺氧區相連通的循環管。
優選地，所述預處理箱下方設有驅動電機，所述驅動電機輸出端與導流軸底部固定連接。
優選地，所述反應箱內設有多個固定連接的第一板，所述第一板將反應箱內沿著水流方向一側分為缺氧區、厭氧區、好養區、沉淀區，所述反應箱內還設有多個固定連接的第二板，每個區內的所述第二板上下交錯分布。
與現有技術相比，本發明的有益效果是：
預處理段、初沉段、污泥儲存段、有機負荷和水力緩沖段(缺氧段)、好氧階段、二沉段以及過濾消毒段構成。以上各功能段集成于一座單個的池體。整套系統在工廠內精心定制而成，產品直接發往項目所在地。一體化處理系統不僅可以實現BOD的去除，也可以通過精心設計實現對營養物質氮、磷的同步脫除。
一體化集成的設計，能夠?qū)⒃械拇笮臀鬯畯S，濃縮呈微型的，從而能夠適應一些污水處理量很小的地方，既實現了污水處理，同時降低了成本。
（發明人：孫士杰;蔣建軍）
