公布日：2023.06.27

申請日：2023.04.11

分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/60(2006.01)I;B01D35/143(2006.01)I

摘要

本申請公開了應用于分離領域的一種變網式污水固液分離處理裝置，該裝置通過兩個堵變網的設置，隨著固液分離時間的延長，兩個堵變網逐漸相互靠近，使兩個堵變網上的成網條與濾液網板分離并逐漸相互交叉吸附，一方面在兩個濾液網板之間形成第三層分離網，增大分離效果，另一方面，多個成網條在離開濾液網板時，使濾液網板的孔徑得到一定的增大，進而可恢復堵變網一定的通透性，降低因堵塞對污水固液分離的效率；另外，形成的新網中兩部分成網條相互吸附并抵觸，此時該處會發出明顯的光現象，使第三層分離網轉變發光網結構，可有效提醒工作人員及時進行通堵。

權利要求書

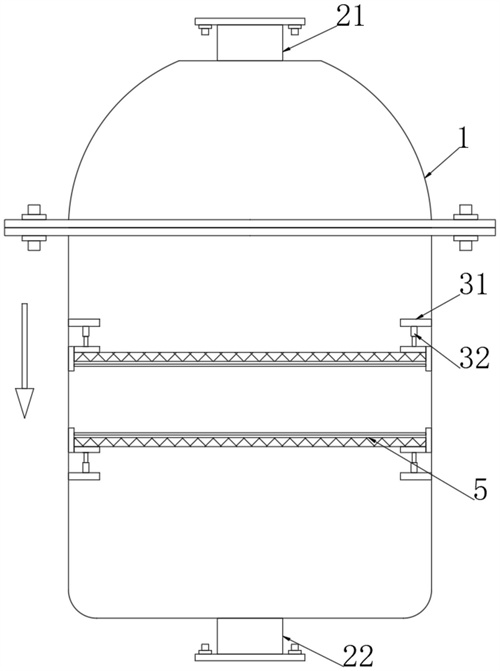

1.一種變網式污水固液分離處理裝置，包括裝置本體(1)，所述裝置本體(1)上下兩端分別固定連接有進水口(21)和出水口(22)，其特征在于，所述裝置本體(1)內部固定連接有兩個定位板(31)，且裝置本體(1)內設有兩個分別與兩個定位板(31)對應的堵變網(5)，兩個所述堵變網(5)靠近定位板(31)的端部均連接有連接板(33)，兩個所述連接板(33)分別與對應的定位板(31)之間連接有伸縮桿(32)，所述裝置本體(1)外端安裝有透明密封門(11)，所述透明密封門(11)正對兩個堵變網(5)之間，所述堵變網(5)包括與裝置本體(1)內壁縱向滑動連接的外環(51)、固定連接在外環(51)內壁的濾液網板(52)以及多個平行分布的成網條(53)。

2.根據權利要求1所述的一種變網式污水固液分離處理裝置，其特征在于，位于上方的所述伸縮桿(32)為彈性伸縮桿，位于下方的所述伸縮桿(32)為電動伸縮桿。

3.根據權利要求1所述的一種變網式污水固液分離處理裝置，其特征在于，多個所述成網條(53)均位于兩個濾液網板(52)相互靠近的一側，所述成網條(53)與對應的濾液網板(52)相互接觸。

4.根據權利要求3所述的一種變網式污水固液分離處理裝置，其特征在于，同一個所述外環(51)上的多個成網條(53)相互平行，非同一個外環(51)上的多個成網條(53)相互垂直。

5.根據權利要求4所述的一種變網式污水固液分離處理裝置，其特征在于，所述成網條(53)內放置有改網鏈(6)，所述改網鏈(6)包括拉繩(62)以及多個均與分布的磁片(61)，且上下兩側的成網條(53)中多個磁片(61)的位置相互對應，所述拉繩(62)依次貫穿多個磁片(61)。

6.根據權利要求5所述的一種變網式污水固液分離處理裝置，其特征在于，所述磁片(61)為圓形板狀結構，且磁片(61)直徑大于成網條(53)內徑。

7.根據權利要求6所述的一種變網式污水固液分離處理裝置，其特征在于，所述成網條(53)和拉繩(62)均為彈性結構，且成網條(53)為透明材料制成。

8.根據權利要求5所述的一種變網式污水固液分離處理裝置，其特征在于，下方的所述磁片(61)上端固定連接有多個溢光球(7)，所述內放置有透光柱，所述透光柱包括儲液半球(82)、固定連接在儲液半球(82)口部的溢光層(83)以及位于溢光層(83)上方的擠液桿(81)，所述儲液半球(82)內飽和填充有熒光液，所述溢光層(83)中部固定鑲嵌有中心環(92)，所述中心環(92)下端與儲液半球(82)內底端之間固定連接有外限位管(91)，所述擠液桿(81)活動貫穿中心環(92)，所述擠液桿(81)與儲液半球(82)內底端之間固定連接有自復位撐桿(10)。

9.根據權利要求8所述的一種變網式污水固液分離處理裝置，其特征在于，所述溢光層(83)和溢光球(7)均為彈性透明的密封結構，所述儲液半球(82)為硬質非透明結構，所述自復位撐桿(10)為彈性結構。

10.根據權利要求9所述的一種變網式污水固液分離處理裝置，其特征在于，所述外限位管(91)為硬質多通透孔結構，所述擠液桿(81)的長度不小于外限位管(91)的高度，所述擠液桿(81)與中心環(92)內壁過盈密封配合。

發明內容

本申請目的在于可改變?yōu)V網的個數以及孔徑，降低因堵塞對分離效率造成的影響，相比現有技術提供一種變網式污水固液分離處理裝置，包括裝置本體，裝置本體上下兩端分別固定連接有進水口和出水口，裝置本體內部固定連接有兩個定位板，且裝置本體內設有兩個分別與兩個定位板對應的堵變網，兩個堵變網靠近定位板的端部均連接有連接板，兩個連接板分別與對應的定位板之間連接有伸縮桿，裝置本體外端安裝有透明密封門，透明密封門正對兩個堵變網之間，堵變網包括與裝置本體內壁縱向滑動連接的外環、固定連接在外環內壁的濾液網板以及多個平行分布的成網條。

通過兩個堵變網的設置，隨著固液分離時間的延長，兩個堵變網逐漸相互靠近，使兩個堵變網上的成網條與濾液網板分離并逐漸相互交叉吸附，一方面在兩個濾液網板之間形成第三層分離網，增大分離效果，另一方面，多個成網條在離開濾液網板時，使濾液網板的孔徑得到一定的增大，進而可恢復堵變網一定的通透性，降低因堵塞對污水固液分離的效率；另外，形成的新網中兩部分成網條相互吸附并抵觸，此時該處會發出明顯的光現象，使第三層分離網轉變發光網結構，可有效提醒工作人員及時進行通堵。

進一步的，位于上方的伸縮桿為彈性伸縮桿，使上方的堵變網的位置可在水壓作用下自動變化，當濾液網板堵塞較為嚴重時，受到的水壓變大，可帶動兩個堵變網相互靠近，緩解受損的通透性，位于下方的伸縮桿為電動伸縮桿，可定時控制或者在需要時控制下方的伸縮桿伸長，輔助兩個堵變網的相互靠近。

進一步的，多個成網條均位于兩個濾液網板相互靠近的一側，成網條與對應的濾液網板相互接觸，使其相當于與濾液網板合成一體，而在后續成網條與濾液網板分離時，即可帶動部分小顆粒雜質從濾液網板上分離，同時由于其分離也能增大濾液網板的部分孔徑，進而有效幫助濾液網板恢復一定的通透性，降低對分離效率的影響。

進一步的，同一個外環上的多個成網條相互平行，非同一個外環上的多個成網條相互垂直，使兩個外環上的成網條在相互接觸后交叉垂直，能形成一個第三層分離網，使兩層濾網轉換成三層網，進而有效提高分離過濾效率。

進一步的，成網條內放置有改網鏈，改網鏈包括拉繩以及多個均與分布的磁片，且上下兩側的成網條中多個磁片的位置相互對應，拉繩依次貫穿多個磁片，磁片為圓形板狀結構，且磁片直徑大于成網條內徑，使磁片能與成網條內壁擠壓接觸，進而使二者之間位置相對穩定，不易發生偏移，有效保證上下成網條中多個磁片位置不易變化錯位，有效保證后續第三層分離網的形成。

進一步的，成網條和拉繩均為彈性結構，可發生一定的形變，便于上下成網條的相互吸附靠近，且成網條為透明材料制成，使成網條不易影響溢光球內光的外溢。

進一步的，下方的磁片上端固定連接有多個溢光球，內放置有透光柱，透光柱包括儲液半球、固定連接在儲液半球口部的溢光層以及位于溢光層上方的擠液桿，儲液半球內飽和填充有熒光液，溢光層中部固定鑲嵌有中心環，中心環下端與儲液半球內底端之間固定連接有外限位管，擠液桿活動貫穿中心環，擠液桿與儲液半球內底端之間固定連接有自復位撐桿，在上下位置的成網條相互靠近吸附時，在吸附力的擠壓下，自復位撐桿彎曲形變，擠液桿逐漸嵌入儲液半球內，使熒光液擠壓溢光層并外溢，進而使成網條表面呈現一定的多點發光的情況，在多個發光點共同作用下，使第三層濾網為可發光的濾網，可對工作人員起到堵塞提示作用。

進一步的，溢光層和溢光球均為彈性透明的密封結構，儲液半球為硬質非透明結構，自復位撐桿為彈性結構，擠液桿與中心環內壁過盈密封配合。值得注意的是，自復位撐桿恢復形變的力大于擠液桿與中心環內壁之間的摩擦力，有效保證多個成網條相互分離時，自復位撐桿恢復形變的力能使擠液桿復位，使熒光液回流至儲液半球內，使發光現象減弱，便于再次堵塞時，再次發生光現象的前后變化。

進一步的，外限位管為硬質多通透孔結構，擠液桿的長度不小于外限位管的高度，使兩個磁片相互靠近吸附時，外限位管能被擠液桿完全充滿，使外溢的熒光液的量較多，使前后光變化差距明顯，提醒效果更好。

相比于現有技術，本申請的優點在于：

(1)通過兩個堵變網的設置，隨著固液分離時間的延長，兩個堵變網逐漸相互靠近，使兩個堵變網上的成網條與濾液網板分離并逐漸相互交叉吸附，一方面在兩個濾液網板之間形成第三層分離網，增大分離效果，另一方面，多個成網條在離開濾液網板時，使濾液網板的孔徑得到一定的增大，進而可恢復堵變網一定的通透性，降低因堵塞對污水固液分離的效率；另外，形成的新網中兩部分成網條相互吸附并抵觸，此時該處會發出明顯的光現象，使第三層分離網轉變發光網結構，可有效提醒工作人員及時進行通堵。

(2)位于上方的伸縮桿為彈性伸縮桿，使上方的堵變網的位置可在水壓作用下自動變化，當濾液網板堵塞較為嚴重時，受到的水壓變大，可帶動兩個堵變網相互靠近，緩解受損的通透性，位于下方的伸縮桿為電動伸縮桿，可定時控制或者在需要時控制下方的伸縮桿伸長，輔助兩個堵變網的相互靠近。

(3)多個成網條均位于兩個濾液網板相互靠近的一側，成網條與對應的濾液網板相互接觸，使其相當于與濾液網板合成一體，而在后續成網條與濾液網板分離時，即可帶動部分小顆粒雜質從濾液網板上分離，同時由于其分離也能增大濾液網板的部分孔徑，進而有效幫助濾液網板恢復一定的通透性，降低對分離效率的影響。

(4)同一個外環上的多個成網條相互平行，非同一個外環上的多個成網條相互垂直，使兩個外環上的成網條在相互接觸后交叉垂直，能形成一個第三層分離網，使兩層濾網轉換成三層網，進而有效提高分離過濾效率。

(5)磁片能與成網條內壁擠壓接觸，進而使二者之間位置相對穩定，不易發生偏移，有效保證上下成網條中多個磁片位置不易變化錯位，有效保證后續第三層分離網的形成。

(6)在上下位置的成網條相互靠近吸附時，在吸附力的擠壓下，自復位撐桿彎曲形變，擠液桿逐漸嵌入儲液半球內，使熒光液擠壓溢光層并外溢，進而使成網條表面呈現一定的多點發光的情況，在多個發光點共同作用下，使第三層濾網為可發光的濾網，可對工作人員起到堵塞提示作用。

(7)外限位管為硬質多通透孔結構，擠液桿的長度不小于外限位管的高度，使兩個磁片相互靠近吸附時，外限位管能被擠液桿完全充滿，使外溢的熒光液的量較多，使前后光變化差距明顯，提醒效果更好。

（發明人：宋峰濤）
