公布日：2022.08.02
申請日：2022.04.21
分類號：B01D53/78(2006.01)I;B01D53/48(2006.01)I;B01D45/04(2006.01)I;B01D45/06(2006.01)I
摘要

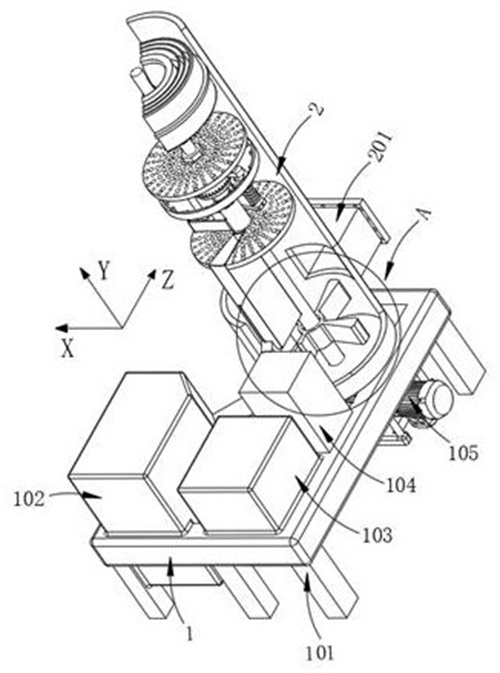

本發明提供了一種廢酸、污泥資源化協同處理設備，包括：支撐單元；塔體，所述支撐單元的頂部連接有塔體；傳動單元，所述傳動單元轉動設置在塔體的內部；傳質調節單元，所述傳質調節單元的中心設有傳動單元；除霧單元，所述除霧單元設置在傳質調節單元的頂端。通過對堆疊的填料進行定量的調整，使頂部的填料可以在混合攪動下，充分和噴淋水接觸，提高了氣液傳質的接觸面積，再配合對底部填料的推動翻轉，減少了單方向接觸導致的填料堵塞，該推動中會對底部填料進行少量的剔除，使頂層填料可以對底層填料進行迭代，進而使堆疊填料可以全面進行氣液兩相的傳質，從而提高了廢氣的凈化效果。
權利要求書
1.一種廢酸、污泥資源化協同處理設備，包括塔體以及設于塔體內的傳動單元；其特征在于，還包括：傳質調節單元，所述傳質調節單元設于所述塔體的內部且與所述傳動單元傳動連接；除霧單元，用于對穿過所述傳質調節單元的廢氣進行動態除霧，所述除霧單元設置在傳質調節單元的頂端并與所述傳動單元傳動連接；所述傳質調節單元包括刮除單元以及用于對填料和噴淋水進行混合傳質調節的混合板；刮除桿的底部連接有刮除單元，所述刮除單元的底部均勻設置有清理頭，所述清理頭的直徑小于過濾孔的內徑；所述刮除單元通過清理頭和傳質調節單元活動連接；混合桿的底部設置有混合板，所述刮除單元和混合板交錯設置；所述混合桿由多段活動結構組成，所述混合桿的表面纏繞有彈性單元，所述傳質調節單元頂部的填料在經過混合板旋轉撥動下對廢氣的氣相和噴淋水的液相進行混合傳質，底部的填料在刮除單元的旋轉中被定期翻轉清理；所述傳質調節單元還包括收納口、二級調節單元，所述收納口貫通設置在傳質調節單元的表面；所述二級調節單元設置在傳質調節單元的頂部，所述二級調節單元和傳質調節單元的表面均勻分布有過濾孔；所述傳質調節單元和二級調節單元之間設有中傳單元，所述中傳單元的中心通過密封套和傳動單元連接；所述中傳單元通過傳動單元和兩個加強板連接，兩個所述加強板以傳動單元的軸線對稱分布；兩側所述加強板的底面均轉動設置有外側傳動輪，所述外側傳動輪和加強板之間設置有間歇輪；所述間歇輪的外側轉動連接有間歇圓環，所述間歇圓環的外表面和塔體的內壁轉動連接，所述間歇圓環的一側的底部設有刮除桿，所述間歇圓環的另外一側的底部設有混合桿；所述間歇圓環的內壁沿圓周方向設置有若干個圓槽，所述圓槽之間設置有齒牙，所述間歇輪由圓盤和齒牙構成；所述圓盤的外輪廓和圓槽的內輪廓相吻合，所述齒牙沿圓盤的圓周方向設置；所述傳動單元由若干段組成，每兩段所述傳動單元之間設置細柱連接，所述傳動單元和細柱連接處包裹有密封套，所述傳動單元靠近塔倉底部的表面轉動連接有若干個分散槳；若干個所述分散槳沿傳動單元的圓周方向均勻分布，所述傳動單元靠近除霧單元側部的表面轉動連接有撞擊葉；所述除霧單元包括若干個凸板，若干個所述凸板的凸起部沿傳動單元的圓周方向分布，所述凸板的外側徑向設置有中滑桿，所述中滑桿和環槽滑動連接；所述中滑桿的表面均勻分布有通孔，所述中滑桿沿其徑向方向設置有若干個除霧板，若干個所述除霧板以中滑桿的中線上下對稱分布，徑向所述除霧板之間設有彈性單元。
2.根據權利要求1所述的一種廢酸、污泥資源化協同處理設備，其特征在于，所述刮除單元和混合板的長度和傳質調節單元的半徑相匹配；所述刮除單元的內輪廓和傳動單元的外輪廓相吻合。
3.根據權利要求2所述的一種廢酸、污泥資源化協同處理設備，其特征在于，所述塔體包括廢氣輸入口，所述廢氣輸入口導通設置在塔體的側部；所述塔體的內部設置有塔倉，所述塔體的內壁開設有環槽。
4.一種廢酸、污泥資源化協同處理系統，采用上述權利要求3所述的一種廢酸、污泥資源化協同處理設備實現，其特征在于，包括以下工作步驟：S1、初步傳質：通過旋轉噴淋，使傳質調節單元表面堆積的填料附著噴淋水，附著的噴淋水在填料中和廢氣出入口輸入的廢氣進行氣液雜質交換；S2、均質傳質：間歇旋轉的混合板對傳質調節單元頂部的填料進行周期性攪動，使填料的表面充分和噴淋水接觸，而間歇旋轉地刮除單元對底部填料進行間歇翻轉以及定量清理；S3、動態除霧，經傳質完成后的廢氣，通過周期性收縮擠壓的除霧板，使廢氣中的霧氣被清理，達到排放標準；S4、沉降預防，旋轉的分散槳使滴落在塔倉底部的液體始終處于活躍狀態，使雜質液滴不易沉積。
發明內容
本發明的目的是針對現有技術的不足之處，提供一種廢酸、污泥資源化協同處理系統，通過對堆疊的填料進行定量的調整，使頂部的填料可以在混合攪動下，充分和噴淋水接觸，提高了氣液傳質的接觸面積，再配合對底部填料的推動翻轉，減少了單方向接觸導致的填料堵塞，該推動中會對底部填料進行少量的剔除，使頂層填料可以對底層填料進行迭代，進而使堆疊填料可以全面進行氣液兩相的傳質，從而提高了廢氣的凈化效果，再通過動態擠壓式的除霧設計，可以定期對除霧器內部的壁掛水滴和含沫霧氣進行消除，進一步提高了廢氣的凈化效果。
為實現上述目的，本發明提供如下技術方案：
一種廢酸、污泥資源化協同處理設備，包括塔體以及設于塔體內的傳動單元；還包括：
傳質調節單元，所述傳質調節單元設于所述塔體的內部且與所述傳動單元傳動連接；
除霧單元，用于對穿過所述傳質調節單元的廢氣進行動態除霧的所述除霧單元設置在傳質調節單元的頂端并與所述傳動單元傳動連接；
所述傳質調節單元包括刮除單元以及用于對填料和噴淋水進行混合傳質調節的混合板；
所述刮除桿的底部連接有刮除單元，所述刮除單元通過清理頭和傳質調節單元活動連接；
所述混合桿的底部設置有混合板，所述刮除單元和混合板交錯設置；
所述傳質調節單元頂部的填料在經過混合板旋轉撥動下對廢氣的氣相和噴淋水的液相進行混合傳質，底部的填料在刮除單元的旋轉中被定期翻轉清理。
優選地，所述傳質調節單元還包括收納口、二級調節單元，所述收納口貫通設置在傳質調節單元的表面，所述二級調節單元設置在傳質調節單元的頂部，所述二級調節單元和傳質調節單元的表面均勻分布有過濾孔。
優選地，所述傳質調節單元和二級調節單元之間設有中傳單元，所述中傳單元的中心通過密封套和傳動單元連接，所述中傳單元通過傳動單元和兩個加強板連接，兩個所述加強板以傳動單元的軸線對稱分布。
優選地，兩側所述加強板的底面均轉動設置有外側傳動輪，所述外側傳動輪和加強板之間設置有間歇輪，所述間歇輪的外側轉動連接有間歇圓環，所述間歇圓環的外表面和塔體的內壁轉動連接，所述間歇圓環的一側的底部設有刮除桿，所述間歇圓環的另外一側的底部設有混合桿。
優選地，所述間歇圓環的內壁沿圓周方向設置有若干個圓槽，所述圓槽之間設置有齒牙，所述間歇輪由圓盤和齒牙構成，所述圓盤的外輪廓和圓槽的內輪廓相吻合，所述齒牙沿圓盤的圓周方向設置。
優選地，所述刮除單元和混合板的長度和傳質調節單元的半徑相匹配；所述刮除單元的內輪廓和傳動單元的外輪廓相吻合。
優選地，所述塔體包括廢氣輸入口，所述廢氣輸入口導通設置在塔體的側部，所述塔體的內部設置有塔倉，所述塔體的內壁開設有環槽。
優選地，所述傳動單元由若干段組成，每兩段所述傳動單元之間設置細柱連接，所述傳動單元和細柱連接處包裹有密封套，所述傳動單元靠近塔倉底部的表面轉動連接有若干個分散槳，若干個所述分散槳沿傳動單元的圓周方向均勻分布，所述傳動單元靠近除霧單元側部的表面轉動連接有撞擊葉。
優選地，所述除霧單元包括若干個凸板，若干個所述凸板的凸起部沿傳動單元的圓周方向分布，所述凸板的外側徑向設置有中滑桿，所述中滑桿和環槽滑動連接，所述中滑桿的表面均勻分布有通孔，所述中滑桿沿其徑向方向設置有若干個除霧板，若干個所述除霧板以中滑桿的中線上下對稱分布，徑向所述除霧板之間設有彈性單元。
本發明還提供一種廢酸、污泥資源化協同處理系統，包括以下工作步驟：
S1、初步傳質：通過旋轉噴淋，使傳質調節單元表面堆積的填料附著噴淋水，附著的噴淋水在填料中和廢氣出入口輸入的廢氣進行氣液雜質交換；
S2、均質傳質：間歇旋轉的混合板對傳質調節單元頂部的填料進行周期性攪動，使填料的表面可以充分和噴淋水接觸，而間歇旋轉地刮除單元對底部填料進行間歇翻轉以及定量清理；
S3、動態除霧，經傳質完成后的廢氣，通過周期性收縮擠壓的除霧板，使廢氣中的霧氣被清理，達到排放標準；
S4、沉降預防，旋轉的分散槳使滴落在塔倉底部的液體始終處于活躍狀態，使雜質液滴不易沉積。
本發明的有益效果在于：
1、本發明通過刮除單元的旋轉運動，使其底部設置的橡膠清理頭會和傳質調節單元表面的過濾孔進行接觸，從而使清理頭對過濾孔進行清理，使過濾孔的堵塞現象減少，而在刮除單元旋轉運動中，會使其對旋轉方向前端的填料進行推動翻轉，從而使填料與廢氣的接觸面產生改變，從而減少單側面接觸導致的填料堵塞，提高了填料的使用時限，當刮除單元將填料推送到收納口中時，會在所述收納口的寬度和填料的寬度的限制下和刮除單元底部清理頭的推動下，使底部的填料被推送出收納口落入填物收納倉內，從而完成底層填料定期清理，進而提高了底層填料的傳質效率。
2、本發明通過混合板的旋轉攪動，會使頂部的填料充分和噴淋水混合接觸，從而提高填料和廢氣的傳質效率，而通過對混合桿的多段式伸縮設計及其外側纏繞的彈簧，可以使混合桿帶動混合板始終和頂層填料接觸，同時也適應刮除單元對底部填料進行清理迭代時，導致的填料高度位下降，從而在混合板和刮除單元的配合下，使傳質調節單元表面的上、下填料可以高效率進行充分均勻地接觸傳質，從而實現對廢氣進行凈化。
3、本發明通過左右除霧板之間距離的擠壓式減少，在擠壓減少距離過程中，會產生擠壓空氣流動，該擠壓產生的空氣流動會和底部升騰的霧氣進行接觸，從而使霧氣內部的含沫霧氣被對流沖擊和除霧板收縮擠壓下消除，且除霧板之間的擠壓會使除霧板內壁壁掛的水滴，被擠壓收縮的除霧板擠壓排出，使除霧器內壁的積攢水滴可以被定時清理，從而提高了霧氣處理效果減少了霧氣的含液量。
綜上所述，本發明具有通過對堆疊的填料進行定量的調整，使頂部的填料可以在混合攪動下，充分和噴淋水接觸，提高了氣液傳質的接觸面積，再配合對底部填料的推動翻轉，減少了單方向接觸導致的填料堵塞，該推動中會對底部填料進行少量的剔除，使頂層填料可以對底層填料進行迭代，進而使堆疊填料可以全面進行氣液兩相的傳質，從而提高了廢氣的凈化效果，再通過動態擠壓式的除霧設計，可以定期對除霧器內部的壁掛水滴和含沫霧氣進行消除，進一步提高了廢氣的凈化效果的優點。
（發明人：黃義濤;黃足有）
