公布日：2023.06.23
申請日：2023.03.30
分類號：C02F9/00(2023.01)I;C02F103/34(2006.01)N;C02F1/66(2023.01)N;C02F1/04(2023.01)N
摘要
本發明涉及廢水處理技術領域，具體為一種除鹽水工藝用工業廢水回收利用裝置，包括處理架，所述處理架的內部分別設置有混合池、中和池和蒸發箱。本發明通過在混合池的內部對廢水進行曝氣攪拌，使混合池內部各部分廢水的pH值基本一致，由于中和廢水所需的酸堿量與廢水的pH值呈指數關系，因此可根據廢水的pH值確定加酸堿的步驟和用量，便于后續在中和池中對廢水進行中和處理；通過讓廢水經過兩個中和池進行兩次酸堿中和，有效提高了對廢水的酸堿中和效率，通過對廢水在中和池中進行定量處理，再對中和池中的廢水進行曝氣處理，讓廢水能夠完全的在中和池中完成酸堿中和處理，解決了目前由于中和池容積小導致廢水無法完全酸堿中和的問題。
權利要求書

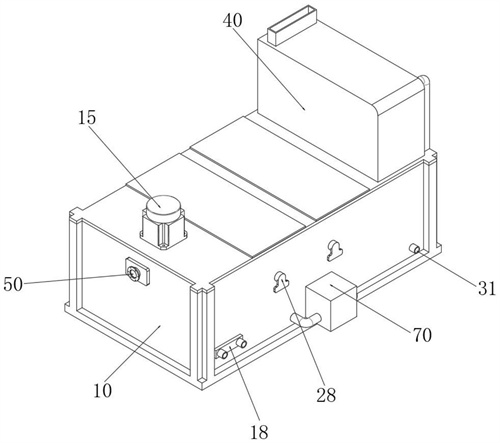

1.一種除鹽水工藝用工業廢水回收利用裝置，包括處理架(10)，所述處理架(10)的內部分別設置有混合池(20)、中和池(30)和蒸發箱(40)，且中和池(30)位于處理架(10)的內部并排設置有兩個，其特征在于：所述處理架(10)的一側設置有廢水輸送管(50)，且廢水輸送管(50)的一端與混合池(20)的內部連通，所述混合池(20)的內部設置有混合機構，兩個所述中和池(30)的內部均設置有分料機構，所述蒸發箱(40)的內部設置有結晶機構；所述混合機構包括混合架(11)，所述混合架(11)設置在混合池(20)的頂部，所述混合架(11)的內部轉動設置有驅動齒輪(12)，且驅動齒輪(12)表面的兩側均嚙合設置有第一從動齒輪(13)，兩個所述第一從動齒輪(13)表面的一側均嚙合設置有第二從動齒輪(14)，且兩個第一從動齒輪(13)和兩個第二從動齒輪(14)均位于混合架(11)的內部轉動連接，所述處理架(10)頂部的一側設置有伺服電機(15)，且伺服電機(15)的輸出軸一端與驅動齒輪(12)的內部連接，所述混合池(20)的內部轉動設置有五個攪拌架(16)，且五個攪拌架(16)的頂端分別與驅動齒輪(12)、兩個第一從動齒輪(13)以及兩個第二從動齒輪(14)的內部連接；所述分料機構包括分料架(21)，所述中和池(30)的內部設置有中和槽(22)，且中和槽(22)的內部設置有轉動桿(23)，所述轉動桿(23)的表面設置有分料架(21)，且分料架(21)的表面與中和槽(22)的內壁滑動接觸，其中分料架(21)將中和槽(22)的內部分成相同大小的處理腔，所述中和槽(22)的正面設置有密封板(24)，且密封板(24)的正面設置有轉動電機(25)，所述轉動電機(25)的輸出軸一端通過聯軸器與轉動桿(23)的一端連接，所述中和池(30)的背面設置有投料管(26)，且投料管(26)的一端與中和槽(22)的內部連通。
2.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述處理架(10)的背面設置有第一抽液泵(60)，所述第一抽液泵(60)的進水端與混合池(20)的內部連通，且第一抽液泵(60)的出水端與靠近混合池(20)一側的中和池(30)內部連通，所述處理架(10)的正面設置有第二抽液泵(70)，且第二抽液泵(70)的兩端分別與兩個中和池(30)的內部連通，所述蒸發箱(40)的一側設置有送液泵，且送液泵的兩端分別與靠近蒸發箱(40)一側的中和池(30)內部以及蒸發箱(40)的內部連通。
3.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述混合池(20)內部的下方還設置有兩個曝氣架(17)，且處理架(10)的正面設置有第一送氣管(18)，所述第一送氣管(18)的內部與兩個曝氣架(17)的內部連通。
4.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述混合池(20)頂部的兩側均設置有若干個第一pH值檢測計(19)，且若干個第一pH值檢測計(19)的底端均延伸至混合池(20)的內部。
5.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述密封板(24)的背面設置有曝氣口(27)，且密封板(24)的內部設置有導氣通道，所述處理架(10)的正面還設置有第二送氣管(28)，且第二送氣管(28)的一端與密封板(24)內部的導氣通道連通。
6.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述中和池(30)的頂部與右側均設置有若干個第二pH值檢測計(29)，且若干個第二pH值檢測計(29)的一端均延伸至中和槽(22)的內部。
7.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述中和槽(22)內壁的底部設置有排液槽(210)，且排液槽(210)的頂部設置有自動控制閥(211)。
8.根據權利要求1所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述結晶機構包括蒸汽管(31)和蒸發架(32)，所述蒸發箱(40)的內部設置有蒸發腔(33)，且蒸發腔(33)內部的下方設置有蒸汽管(31)，所述蒸發腔(33)內壁的前后側均設置有蒸發架(32)，所述蒸發架(32)位于蒸發腔(33)的內部?jī)A斜設置。
9.根據權利要求8所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述蒸發箱(40)頂部的一側還設置有排氣管(34)，所述蒸發箱(40)內部的上方還設置有循環泵，所述循環泵的一端通過循環管(35)與蒸發箱(40)內部的下方連通，且循環泵的另一端延伸至蒸發腔(33)的內部。
10.根據權利要求8所述的一種除鹽水工藝用工業廢水回收利用裝置，其特征在于：所述蒸發架(32)包括固定架(36)、加熱管(37)和導熱板(38)，所述固定架(36)的內部設置有加熱管(37)，且固定架(36)內部的上下方均設置有導熱板(38)，所述固定架(36)的一側與蒸發腔(33)內壁的一側連接。
發明內容
針對現有技術的不足，本發明提供了一種除鹽水工藝用工業廢水回收利用裝置，用于提高對除鹽水工藝的工業廢水回收工序中的酸堿中和效率，解決現有中和池對廢水回收處理效果差的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種除鹽水工藝用工業廢水回收利用裝置，包括處理架，所述處理架的內部分別設置有混合池、中和池和蒸發箱，且中和池位于處理架的內部并排設置有兩個，所述處理架的一側設置有廢水輸送管，且廢水輸送管的一端與混合池的內部連通，所述混合池的內部設置有混合機構，兩個所述中和池的內部均設置有分料機構，所述蒸發箱的內部設置有結晶機構；
所述混合機構包括混合架，所述混合架設置在混合池的頂部，所述混合架的內部轉動設置有驅動齒輪，且驅動齒輪表面的兩側均嚙合設置有第一從動齒輪，兩個所述第一從動齒輪表面的一側均嚙合設置有第二從動齒輪，且兩個第一從動齒輪和兩個第二從動齒輪均位于混合架的內部轉動連接，所述處理架頂部的一側設置有伺服電機，且伺服電機的輸出軸一端與驅動齒輪的內部連接，所述混合池的內部轉動設置有五個攪拌架，且五個攪拌架的頂端分別與驅動齒輪、兩個第一從動齒輪以及兩個第二從動齒輪的內部連接；
所述分料機構包括分料架，所述中和池的內部設置有中和槽，且中和槽的內部設置有轉動桿，所述轉動桿的表面設置有分料架，且分料架的表面與中和槽的內壁滑動接觸，其中分料架將中和槽的內部分成相同大小的處理腔，所述中和槽的正面設置有密封板，且密封板的正面設置有轉動電機，所述轉動電機的輸出軸一端通過聯軸器與轉動桿的一端連接，所述中和池的背面設置有投料管，且投料管的一端與中和槽的內部連通。
優選的，所述處理架的背面設置有第一抽液泵，所述第一抽液泵的進水端與混合池的內部連通，且第一抽液泵的出水端與靠近混合池一側的中和池內部連通，所述處理架的正面設置有第二抽液泵，且第二抽液泵的兩端分別與兩個中和池的內部連通，所述蒸發箱的一側設置有送液泵，且送液泵的兩端分別與靠近蒸發箱一側的中和池內部以及蒸發箱的內部連通。
優選的，所述混合池內部的下方還設置有兩個曝氣架，且處理架的正面設置有第一送氣管，所述第一送氣管的內部與兩個曝氣架的內部連通。
優選的，所述混合池頂部的兩側均設置有若干個第一pH值檢測計，且若干個第一pH值檢測計的底端均延伸至混合池的內部。
優選的，所述密封板的背面設置有曝氣口，且密封板的內部設置有導氣通道，所述處理架的正面還設置有第二送氣管，且第二送氣管的一端與密封板內部的導氣通道連通。
優選的，所述中和池的頂部與右側均設置有若干個第二pH值檢測計，且若干個第二pH值檢測計的一端均延伸至中和槽的內部。
優選的，所述中和槽內壁的底部設置有排液槽，且排液槽的頂部設置有自動控制閥。
優選的，所述結晶機構包括蒸汽管和蒸發架，所述蒸發箱的內部設置有蒸發腔，且蒸發腔內部的下方設置有蒸汽管，所述蒸發腔內壁的前后側均設置有蒸發架，所述蒸發架位于蒸發腔的內部?jī)A斜設置。
優選的，所述蒸發箱頂部的一側還設置有排氣管，所述蒸發箱內部的上方還設置有循環泵，所述循環泵的一端通過循環管與蒸發箱內部的下方連通，且循環泵的另一端延伸至蒸發腔的內部。
優選的，所述蒸發架包括固定架、加熱管和導熱板，所述固定架的內部設置有加熱管，且固定架內部的上下方均設置有導熱板，所述固定架的一側與蒸發腔內壁的一側連接。
與現有技術相比具備以下有益效果：
1、通過在混合池的內部對廢水進行曝氣攪拌，使混合池內部各部分廢水的pH值基本一致，經過這樣的處理，由于中和廢水所需的酸堿量與廢水的pH值呈指數關系，因此可根據廢水的pH值確定加酸堿的步驟和用量，便于后續在中和池中對廢水進行分批次中和處理；通過讓廢水經過兩個中和池進行兩次酸堿中和，有效提高了對廢水的酸堿中和效率，通過對廢水在中和池中進行定量處理，再對中和池中的廢水進行曝氣處理，讓廢水能夠完全的在中和池中完成酸堿中和處理，解決了目前由于中和池容積小導致廢水無法完全酸堿中和的問題，最后在蒸發箱中對酸堿中和的廢水進行蒸發結晶處理，對結晶物質和蒸餾水分別進行回收再利用，有效提高了對除鹽水系統產生的工業廢水回收利用處理效果。
2、通過在混合池的內部設置若干個攪拌架，利用驅動齒輪、兩個第一從動齒輪以及兩個第二從動齒輪帶動五個攪拌架在混合池的內部進行轉動，且相鄰的兩個攪拌架轉動方向相反，使混合池內部的廢水產生亂流，因此有效提高對廢水的混合效果，配合曝氣架對混合池內部的廢水進行曝氣處理，進一步提高對混合池內部廢水的混合效率，通過將廢水在混合池中進行均勻混合，確保進入中和池內部的廢水pH值穩定，從而根據廢水的pH值能夠確定加酸堿的步驟和用量，便于后續在中和池中對廢水進行分批次中和處理，提高對廢水的酸堿中和處理效率。
3、通過分料架將中和槽的內部分成相同大小的處理腔，利用第一抽液泵向分料架內部的一側處理腔中通入一定量的廢水，接著分料架帶動廢水進行順時針轉動，通過投料管向含有廢水的處理腔中通入一定量的堿性劑，在處理腔中進行定量廢水的酸堿中和處理，通過在兩個中和池中進行廢水的兩次酸堿中和處理，同時對處理腔中進行曝氣，通過在兩個中和池中對廢水進行定量的酸堿中和處理，一方面能夠有效確定堿性劑的用量，避免堿性劑的過量使用，造成資源的浪費，另一方面能夠有效縮短廢水的酸堿中和時長以及所需的交換容積，提高對廢水的回收利用效率。
（發明人：吳文廣;梅康生;張林;孟浩;李強;程鵬;劉強;郝朋偉）
