公布日：2022.06.14
申請日：2022.02.24
分類號：C02F9/14(2006.01)I;C02F103/06(2006.01)N
摘要
本發明提供一種垃圾滲濾液的處理系統及工藝，包括依次連通的格柵池、調節池、厭氧池、反硝化池、硝化池和超濾膜池，超濾膜池內設置有超濾膜，超濾膜池的出液端連通至超濾清水罐，超濾清水罐的出液端連接至深度處理裝置，厭氧池的污泥排出口、超濾膜池的污泥排出口以及深度處理裝置的污泥排出口均連接至污泥濃縮罐，厭氧池呈圓筒狀，反硝化池和硝化池圍繞所述厭氧池的外側壁分布，將厭氧池圍在中心，且厭氧池、反硝化池和硝化池均為鋼結構。本發明整體結構緊湊、占地面積小，厭氧池內的滲濾液可以直接利用硝化池所產生的熱量，進而維持中溫厭氧狀態，在保證處理效果的同時，有效的利用了硝化池所產生的熱量，整套系統運行穩定可靠。
權利要求書
1.一種垃圾滲濾液的處理系統，其特征在于：包括依次連通的格柵池、調節池、厭氧池、反硝化池、硝化池和超濾膜池，所述超濾膜池內設置有超濾膜，所述超濾膜池的出液端連通至超濾清水罐，所述超濾清水罐的出液端連接至深度處理裝置，所述厭氧池的污泥排出口、所述超濾膜池的污泥排出口以及所述深度處理裝置的污泥排出口均連接至污泥濃縮罐，所述硝化池和所述超濾膜池中均設置有曝氣裝置，所述厭氧池的出液端和所述調節池之間設置有液體回流管路，所述超濾膜池的污泥排出端與所述反硝化池之間設置有污泥混合液回流管路，所述超濾清水罐與所述超濾膜池之間還連接有反洗管路，所述厭氧池呈圓筒狀，所述反硝化池和所述硝化池圍繞所述厭氧池的外側壁分布，將所述厭氧池圍在中心，且所述厭氧池、所述反硝化池和所述硝化池均為鋼結構；其中，所述超濾膜呈圓筒狀，所述超濾膜池內還設置有安裝板、驅動電機、反沖洗組件，所述超濾膜底部為開口狀，且密封可拆卸安裝在所述安裝板上，所述反沖洗組件包括傳動軸、反沖洗橫向支管、反沖洗縱向支管、旋轉接頭和高壓噴嘴，所述傳動軸位于所述超濾膜的中心且底部穿過所述安裝板與所述驅動電機傳動連接，位于所述超濾膜內部的所述傳動軸上間隔連接有所述反沖洗橫向支管，最上端的所述反沖洗橫向支管通過所述旋轉接頭與所述反洗管路連通，靠近所述超濾膜內壁一端的所述反沖洗橫向支管與所述反沖洗縱向支管連通，所述反沖洗縱向支管上陣列安裝有若干所述高壓噴嘴；所述反沖洗組件還包括刷架軸和清洗刷，若干所述刷架軸的一端連接在所述傳動軸的周向側壁上，另一端共同連接所述清洗刷，所述清洗刷與所述超濾膜的內壁抵接；所述刷架軸包括第一連接軸和第二連接軸，所述第一連接軸與所述傳動軸連接，所述第二連接軸的一端活動套設在所述第一連接軸上，另一端與所述清洗刷連接，所述第一連接軸上還套設有彈簧，所述彈簧的兩端分別連接所述傳動軸和所述第二連接軸。
2.根據權利要求1所述的垃圾滲濾液的處理系統，其特征在于：所述深度處理裝置包括依次連通的管道混合器、絮凝沉淀池、中間水罐、臭氧氧化塔、過濾罐和清水罐，所述超濾清水罐的出液端與所述管道混合器的進液端連通，所述管道混合器中投加有絮凝劑，所述臭氧氧化塔連接有臭氧發生器，所述絮凝沉淀池的底部通過污泥排出口與污泥濃縮罐連通。
3.根據權利要求2所述的垃圾滲濾液的處理系統，其特征在于：所述管道混合器設置為兩個，且相互串聯；所述絮凝沉淀池為中間帶斜管中心豎流沉淀池。
4.根據權利要求1所述的垃圾滲濾液的處理系統，其特征在于：所述反硝化池、所述厭氧池和所述硝化池的體積比為1:1.9-2.3:1.5-1.7。
5.一種采用權利要求1-4任一所述垃圾滲濾液的處理系統的垃圾滲濾液處理工藝，其特征在于：包括以下步驟：1)將垃圾滲濾液先經過格柵網，去除滲濾液中的漂浮物和懸浮物；2)將經過格柵網后的滲濾液匯集至調節池內，經沉淀去除泥沙；3)將調節池中沉淀后的滲濾液輸送至厭氧池，進行厭氧反應，得到厭氧池出水和污泥，污泥輸送至污泥濃縮罐；4)將厭氧池出水部分回流與調節池的出水混合后再進入至厭氧池中，其余出水輸送至反硝化池中進行缺氧反應；5)將經反硝化池處理后的滲濾液輸送至硝化池中，進行好氧反應；6)將經硝化池處理后的滲濾液輸送至超濾膜池中，經超濾膜池中的超濾膜處理，得到超濾出水和污泥混合液，將污泥混合液部分回流至反硝化池中，其余輸送至污泥濃縮罐；7)將超濾出水在管道混合器中加入絮凝劑進行混合后，輸送至絮凝池，絮凝池的出水輸送至臭氧氧化塔進行臭氧處理，絮凝池的沉淀輸送至污泥濃縮罐，臭氧處理后的出水經過濾罐后即可輸送至清水罐或外排；將所有輸送至污泥濃縮罐的污泥輸送至疊螺脫水機調理箱內，加入絮凝劑，脫水后得到泥餅和濾液，將所得濾液再次輸送至調節池內即可；所述調節池的出水經厭氧進水泵輸送至厭氧池的下端，通過配水裝置經升流式通過厭氧池中部的填料區，經厭氧池上端的出口流出，所述填料區的高度為2-4m；所述填料包括以下重量份的各組分：玉米芯30-40份、粉煤灰10-20份、聚丙烯空心微球60-90份、醛化維綸絲30-45份，所述醛化維綸絲置于所述聚丙烯空心微球中。
發明內容
有鑒于此，本發明的目的之一在于提供一種結構緊湊、處理效果高效的垃圾滲濾液處理系統，以解決現有技術中存在的問題。
為實現上述目的，本發明的技術方案為：

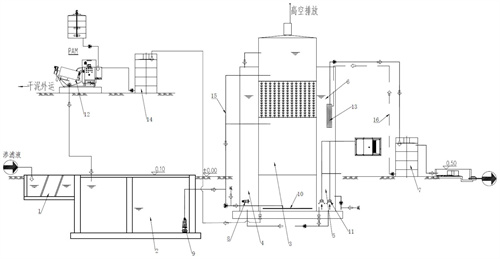

一種垃圾滲濾液的處理系統，包括依次連通的格柵池、調節池、厭氧池、反硝化池、硝化池和超濾膜池，所述超濾膜池內設置有超濾膜，所述超濾膜池的出液端連通至超濾清水罐，所述超濾清水罐的出液端連接至深度處理裝置，所述厭氧池的污泥排出口、所述超濾膜池的污泥排出口以及所述深度處理裝置的污泥排出口均連接至污泥濃縮罐，所述硝化池和所述超濾膜池中均設置有曝氣裝置，所述厭氧池的出液端和所述調節池之間設置有液體回流管路，所述超濾膜池的污泥排出端與所述反硝化池之間設置有污泥混合液回流管路，所述超濾清水罐與所述超濾膜池之間還連接有反洗管路，所述厭氧池呈圓筒狀，所述反硝化池和所述硝化池圍繞所述厭氧池的外側壁分布，將所述厭氧池圍在中心，且所述厭氧池、所述反硝化池和所述硝化池均為鋼結構。
進一步的，所述深度處理裝置包括依次連通的管道混合器、絮凝沉淀池、中間水罐、臭氧氧化塔、過濾罐和清水罐，所述超濾清水罐的出液端與所述管道混合器的進液端連通，所述管道混合器中投加有絮凝劑，所述臭氧氧化塔連接有臭氧發生器，所述絮凝沉淀池的底部通過污泥排出口與污泥濃縮罐連通。
進一步的，所述管道混合器設置為兩個，且相互串聯；所述絮凝沉淀池為中間帶斜管中心豎流沉淀池。
進一步的，所述反硝化池、所述厭氧池和所述硝化池的體積比為1:1.9-2.3:1.5-1.7。
進一步的，所述超濾膜呈圓筒狀，所述超濾膜池內還設置有安裝板、驅動電機、反沖洗組件，所述超濾膜底部為開口狀，且密封可拆卸安裝在所述安裝板上，所述反沖洗組件包括傳動軸、反沖洗橫向支管、反沖洗縱向支管、旋轉接頭和高壓噴嘴，所述傳動軸位于所述超濾膜的中心且底部穿過所述安裝板與所述驅動電機傳動連接，位于所述超濾膜內部的所述傳動軸上間隔連接有所述反沖洗橫向支管，最上端的所述反沖洗橫向支管通過所述旋轉接頭與所述反洗管路連通，靠近所述超濾膜內壁一端的所述反沖洗橫向支管與所述反沖洗縱向支管連通，所述反沖洗縱向支管上陣列安裝有若干所述高壓噴嘴。
進一步的，所述反沖洗組件還包括刷架軸和清洗刷，若干所述刷架軸的一端連接在所述傳動軸的周向側壁上，另一端共同連接所述清洗刷，所述清洗刷與所述超濾膜的內壁抵接。
進一步的，所述刷架軸包括第一連接軸和第二連接軸，所述第一連接軸與所述傳動軸連接，所述第二連接軸的一端活動套設在所述第一連接軸上，另一端與所述清洗刷連接，所述第一連接軸上還套設有彈簧，所述彈簧的兩端分別連接所述傳動軸和所述第二連接軸。
本發明的目的之二在于提供一種垃圾滲濾液的處理工藝，包括以下步驟：
1)將垃圾滲濾液先經過格柵網，去除滲濾液中的漂浮物和懸浮物；
2)將經過格柵網后的滲濾液匯集至調節池內，經沉淀去除泥沙；
3)將調節池中沉淀后的滲濾液輸送至厭氧池，進行厭氧反應，得到厭氧池出水和污泥，污泥輸送至污泥濃縮罐；
4)將厭氧池出水部分回流與調節池的出水混合后再進入至厭氧池中，其余出水輸送至反硝化池中進行缺氧反應；
5)將經反硝化池處理后的滲濾液輸送至硝化池中，進行好氧反應；
6)將經硝化池處理后的滲濾液輸送至超濾膜池中，經超濾膜池中的超濾膜處理，得到超濾出水和污泥混合液，將污泥混合液部分回流至反硝化池中，其余輸送至污泥濃縮罐；
7)將超濾出水在管道混合器中加入絮凝劑進行混合后，輸送至絮凝池，絮凝池的出水輸送至臭氧氧化塔進行臭氧處理，絮凝池的沉淀輸送至污泥濃縮罐，臭氧處理后的出水經過濾罐后即可輸送至清水罐或外排；
將所有輸送至污泥濃縮罐的污泥輸送至疊螺脫水機調理箱內，加入絮凝劑，脫水后得到泥餅和濾液，將所得濾液再次輸送至調節池內即可。
進一步的，所述調節池的出水經厭氧進水泵輸送至厭氧池的下端，通過配水裝置經升流式通過厭氧池中部的填料區，經厭氧池上端的出口流出，所述填料區的高度為2-4m。
進一步的，所述填料包括以下重量份的各組分：玉米芯30-40份、粉煤灰10-20份、聚丙烯空心微球60-90份、醛化維綸絲30-45份，所述醛化維綸絲置于所述聚丙烯空心微球中。
與現有技術相比，本發明具有如下有益效果：
本發明提供的系統，整體結構緊湊，將滲濾液依次經格柵、調節池、厭氧池、反硝化池、超濾膜池處理后，其中的BOD、氨氮、懸浮物等均已達到排放標準，后續再經深度處理后，使得其中的COD、色度、總氮以及重金屬含量等進一步降低，以達到排放標準；將厭氧池、反硝化池和硝化池三池合并加工形成厭氧池居中，反硝化池和硝化池共同圍繞厭氧池的結構，使得厭氧池內的滲濾液可以直接利用硝化池所產生的熱量，進而維持中溫厭氧狀態，在保證處理效果的同時，有效的利用了硝化池所產生的熱量，整套系統運行穩定可靠。
（發明人：熊俊樂;李振友）
