公布日：2022.05.13

申請日：2021.06.17

分類號：C02F11/02(2006.01)I;B01D29/01(2006.01)I;B01D29/96(2006.01)I;B01D29/52(2006.01)I

摘要

本發明提供污泥轉換生物床及其使用方法，涉及污泥處理技術領域，包括生物床本體，所述生物床本體的底部固定有防護機構，所述防護機構的頂部固定有灑水機構。本發明中，當需要對生物床本體進行遮陽防護時，首先啟動第二電動伸縮桿，第二電動伸縮桿工作時，會帶動防護板進行轉動，同時防護板會帶動滑塊轉動，使得防護板貼合在連接板的頂部，當防護板與連接板貼合時，防護板會密封板施壓，使得密封板的向下移動，同時密封板會使得壓縮彈簧發生形變，壓縮彈簧形變時產生的回復力會帶動密封板向上移動，對防護板施壓，從而實現對生物床本體的密封工作，防止了外部冷空氣進入到生物床內部對生物床內部的生物造成損傷。

權利要求書

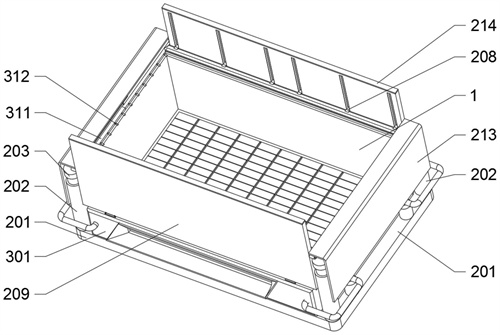

1.污泥轉換生物床，包括生物床本體(1)，其特征在于：所述生物床本體(1)的底部固定有防護機構(2)，所述防護機構(2)的頂部固定有灑水機構(3)，所述防護機構(2)的底部固定有防滲機構(4)；所述防護機構(2)包括基座(201)，所述基座(201)的頂部固定在生物床本體(1)的底部，所述基座(201)的頂部固定有四個第一電動伸縮桿(202)，四個所述第一電動伸縮桿(202)的頂均固定有連接蓋(203)，四個所述連接蓋(203)共分為兩組，且每組兩個連接蓋(203)的外表面之間固定有連接板(204)，兩個所述連接板(204)的頂部均開設有限位凹槽(216)，兩個所述限位凹槽(216)的內部底面均固定有三個壓縮彈簧(205)，六個所述壓縮彈簧(205)共分為兩組，且每組兩個壓縮彈簧(205)的頂端之間固定有密封板(206)，兩個所述連接板(204)的底部均開設有三個限位通孔(207)，六個所述限位通孔(207)的內部均轉動連接有滑塊(208)，六個所述滑塊(208)共分為兩組，且每組三個滑塊(208)的頂部之間滑動有防護板(209)，兩個所述防護板(209)的兩側外表面均固定限位桿(210)，其中兩個限位桿(210)的外表面均轉動套設有第二電動伸縮桿(211)，兩個所述第二電動伸縮桿(211)的一端分別滑動套設在另兩個限位桿(210)外表面，其中兩個所述限位桿(210)的一端均固定有第一防護殼(212)，其中兩個所述連接蓋(203)的外表面均固定有第二防護殼(213)，兩個所述防護板(209)的頂部均固定有密封墊(214)，兩個所述連接板(204)的底部均固定有限位板(215)。

2.根據權利要求1所述的污泥轉換生物床，其特征在于：所述防滲機構(4)包括第一泥煤層(401)，所述基座(201)的底部為開口結構，所述第一泥煤層(401)鋪設在基座(201)的內部，所述第一泥煤層(401)的頂部鋪設有第一草木層(402)，所述第一草木層(402)的頂部鋪設有第二泥煤層(403)，所述第二泥煤層(403)的頂部鋪設有第二草木層(404)，所述第二草木層(404)的頂部鋪設有滲水層(405)。

3.根據權利要求1所述的污泥轉換生物床，其特征在于：所述灑水機構(3)包括儲水箱(301)，所述儲水箱(301)共設置有兩個，兩個所述儲水箱(301)的頂部均開設有安裝通孔(302)，兩個所述儲水箱(301)的頂部句通過螺絲釘固定更有蓋板(304)。

4.根據權利要求3所述的污泥轉換生物床，其特征在于：兩個所述蓋板(304)的底部均粘附有橡膠塞(303)，兩個所述儲水箱(301)的內部底面均固定有八個固定塊(305)。

5.根據權利要求4所述的污泥轉換生物床，其特征在于：八個所述固定塊(305)共分為兩組，且每組四個固定塊(305)的一側外表面之間滑動有過濾網(306)。

6.根據權利要求3所述的污泥轉換生物床，其特征在于：兩個所述儲水箱(301)的前后表面均開設有入水口(307)，兩個所述入水口(307)均連通有入水管(308)。

7.根據權利要求1所述的污泥轉換生物床，其特征在于：四個所述連接蓋(203)的外表面均固定有集水箱(311)，四個所述集水箱(311)的一側外表面均連通有多個噴頭(312)。

8.根據權利要求2所述的污泥轉換生物床，其特征在于：所述基座(201)的頂部固定有四個水泵(309)，四個所述水泵(309)的入水端分別延伸至兩個儲水箱(301)內部。

9.根據權利要求8所述的污泥轉換生物床，其特征在于：四個所述水泵(309)的出水端均連通有伸縮軟管(310)，四個所述伸縮軟管(310)的頂端分別延伸至四個集水箱(311)的內部。

10.污泥轉換生物床及其使用方法，其特征在于，使用了根據權利要求1-9任一項所述的污泥轉換生物床，包括以下步驟：S1：當需要對生物床本體(1)進行遮陽防護時，首先啟動第二電動伸縮桿(211)，第二電動伸縮桿(211)工作時，會帶動防護板(209)進行轉動，同時防護板(209)會帶動滑塊(208)轉動，使得防護板(209)貼合在連接板(204)的頂部，當防護板(209)與連接板(204)貼合時，防護板(209)會密封板(206)施壓，使得密封板(206)的向下移動，隨著第二電動伸縮桿(211)的繼續工作，防護板(209)會進行水平方向移動，使得兩個防護板(209)接觸，從而實現防護機構(2)的閉合工作，同時通過啟動第一電動伸縮桿(202)，第一電動伸縮桿(202)會帶動連接蓋(203)向上移動，同時帶動連接板(204)向上移動，連接板(204)向上移動時，會帶動防護板(209)向上移動，實現對防護板(209)的升降工作；S2：在防滲機構(4)進行鋪設時，首先將基座(201)放置在地表，將第一泥煤層(401)鋪設在地表，之后在第一泥煤層(401)頂部鋪設第一草木層(402)，當?shù)谝徊菽緦?/span>(402)鋪設完成后，將第二泥煤層(403)鋪設在第一草木層(402)頂部，再將第二草木層(404)鋪設在第二泥煤層(403)頂部，最后將滲水層(405)鋪設在第二草木層(404)頂部；S3：在灑水機構(3)進行使用時，首先啟動水泵(309)，水泵(309)帶動儲水箱(301)內部的水源移動至集水箱(311)內部，之后通過噴頭(312)噴出，完成對生物床本體(1)內部的灑水工作，在更換過濾網(306)時，首先打開蓋板(304)，對蓋板(304)施壓，蓋板(304)帶動橡膠塞(303)移動處安裝通孔(302)內部，之后對過濾網(306)施壓，使得過濾網(306)向上移動時，便于人員對過濾網(306)進行更換工作，在過濾網(306)完成后，將蓋板(304)重新固定在儲水箱(301)頂部即可。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，通過使用生物床對污泥進行處理工作，從而對污泥進行充分的處理工作，同時生物床內部的生物產生糞便可以作為有機肥料，大大降低處理成本的同時，增加了污泥的處理效果。

為了實現上述目的，本發明采用了如下技術方案：污泥轉換生物床，包括生物床本體，所述生物床本體的底部固定有防護機構，所述防護機構的頂部固定有灑水機構，所述防護機構的底部固定有防滲機構；所述防護機構包括基座，所述基座的頂部固定在生物床本體的底部，所述基座的頂部固定有四個第一電動伸縮桿，四個所述第一電動伸縮桿的頂均固定有連接蓋，四個所述連接蓋共分為兩組，且每組兩個連接蓋的外表面之間固定有連接板，兩個所述連接板的頂部均開設有限位凹槽，兩個所述限位凹槽的內部底面均固定有三個壓縮彈簧，六個所述壓縮彈簧共分為兩組，且每組兩個壓縮彈簧的頂端之間固定有密封板，兩個所述連接板的底部均開設有三個限位通孔，六個所述限位通孔的內部均轉動連接有滑塊，六個所述滑塊共分為兩組，且每組三個滑塊的頂部之間滑動有防護板，兩個所述防護板的兩側外表面均固定限位桿，其中兩個限位桿的外表面均轉動套設有第二電動伸縮桿，兩個所述第二電動伸縮桿的一端分別滑動套設在另兩個限位桿外表面，其中兩個所述限位桿的一端均固定有第一防護殼，其中兩個所述連接蓋的外表面均固定有第二防護殼，兩個所述防護板的頂部均固定有密封墊，兩個所述連接板的底部均固定有限位板。

優選的，所述防滲機構包括第一泥煤層，所述基座的底部為開口結構，所述第一泥煤層鋪設在基座的內部，所述第一泥煤層的頂部鋪設有第一草木層，所述第一草木層的頂部鋪設有第二泥煤層，所述第二泥煤層的頂部鋪設有第二草木層，所述第二草木層的頂部鋪設有滲水層。

優選的，所述灑水機構包括儲水箱，所述儲水箱共設置有兩個，兩個所述儲水箱的頂部均開設有安裝通孔，兩個所述儲水箱的頂部句通過螺絲釘固定更有蓋板。

優選的，兩個所述蓋板的底部均粘附有橡膠塞，兩個所述儲水箱的內部底面均固定有八個固定塊。

優選的，八個所述固定塊共分為兩組，且每組四個固定塊的一側外表面之間滑動有過濾網。

優選的，兩個所述儲水箱的前后表面均開設有入水口，兩個所述入水口均連通有入水管。

優選的，四個所述連接蓋的外表面均固定有集水箱，四個所述集水箱的一側外表面均連通有多個噴頭。

優選的，所述基座的頂部固定有四個水泵，四個所述水泵的入水端分別延伸至兩個儲水箱內部。

優選的，四個所述水泵的出水端均連通有伸縮軟管，四個所述伸縮軟管的頂端分別延伸至四個集水箱的內部。

污泥轉換生物床及其使用方法，包括以下步驟：S1：當需要對生物床本體進行遮陽防護時，首先啟動第二電動伸縮桿，第二電動伸縮桿工作時，會帶動防護板進行轉動，同時防護板會帶動滑塊轉動，使得防護板貼合在連接板的頂部，當防護板與連接板貼合時，防護板會密封板施壓，使得密封板的向下移動，隨著第二電動伸縮桿的繼續工作，防護板會進行水平方向移動，使得兩個防護板接觸，從而實現防護機構的閉合工作，同時通過啟動第一電動伸縮桿，第一電動伸縮桿會帶動連接蓋向上移動，同時帶動連接板向上移動，連接板向上移動時，會帶動防護板向上移動，實現對防護板的升降工作；S2：在防滲機構進行鋪設時，首先將基座放置在地表，將第一泥煤層鋪設在地表，之后在第一泥煤層頂部鋪設第一草木層，當?shù)谝徊菽緦愉佋O(shè)完成后，將第二泥煤層鋪設在第一草木層頂部，再將第二草木層鋪設在第二泥煤層頂部，最后將滲水層鋪設在第二草木層頂部；S3：在灑水機構進行使用時，首先啟動水泵，水泵帶動儲水箱內部的水源移動至集水箱內部，之后通過噴頭噴出，完成對生物床本體內部的灑水工作，在更換過濾網時，首先打開蓋板，對蓋板施壓，蓋板帶動橡膠塞移動處安裝通孔內部，之后對過濾網施壓，使得過濾網向上移動時，便于人員對過濾網進行更換工作，在過濾網完成后，將蓋板重新固定在儲水箱頂部即可。

與現有技術相比，本發明的優點和積極效果在于，1、本發明中，當需要對生物床本體進行遮陽防護時，首先啟動第二電動伸縮桿，第二電動伸縮桿工作時，會帶動防護板進行轉動，同時防護板會帶動滑塊轉動，使得防護板貼合在連接板的頂部，當防護板與連接板貼合時，防護板會密封板施壓，使得密封板的向下移動，同時密封板會使得壓縮彈簧發生形變，壓縮彈簧形變時產生的回復力會帶動密封板向上移動，對防護板施壓，從而實現對生物床本體的密封工作，防止了外部冷空氣進入到生物床內部對生物床內部的生物造成損傷，提高生物的存活率，隨著第二電動伸縮桿的繼續工作，防護板會進行水平方向移動，使得兩個防護板接觸，從而實現防護機構的閉合工作，完成對生物床內部的生物的遮陽工作，同時通過啟動第一電動伸縮桿，第一電動伸縮桿會帶動連接蓋向上移動，同時帶動連接板向上移動，連接板向上移動時，會帶動防護板向上移動，實現對防護板的升降工作，進而使得防護機構對裝置進行遮陽與保溫的調整。

2、本發明中，在防滲機構進行鋪設時，首先將基座放置在地表，將第一泥煤層鋪設在地表，之后在第一泥煤層頂部鋪設第一草木層，當?shù)谝徊菽緦愉佋O(shè)完成后，將第二泥煤層鋪設在第一草木層頂部，再將第二草木層鋪設在第二泥煤層頂部，最后將滲水層鋪設在第二草木層頂部，通過使用第一泥煤層與第二泥煤層，從而使得生物層內部的污泥的保濕工作，通過使用第一草木層和第二草木層，使得生物床內部的污泥不會滲透至生物床外部，配合多個矩形塊組成的滲水層可以使得污泥內部較多的水通過縫隙流出，同時防止內部生物移動處生物床外部。

3、本發明中，在灑水機構進行使用時，首先啟動水泵，水泵帶動儲水箱內部的水源移動至集水箱內部，之后通過噴頭噴出，完成對生物床本體內部的灑水工作，從而在污泥中水分較少時提供補水工作，保證污泥中的水分以便對污泥進行處理工作，在更換過濾網時，首先打開蓋板，對蓋板施壓，蓋板帶動橡膠塞移動處安裝通孔內部，之后對過濾網施壓，使得過濾網向上移動時，便于人員對過濾網進行更換工作，在過濾網完成后，將蓋板重新固定在儲水箱頂部即可，通過使用過濾網，可以防止儲水箱內部的水源中殘留的顆粒，通過水泵對噴頭進行阻塞，進而使得噴頭進行穩定工作。

（發明人：楊帥軍）
