公布日：2022.07.05
申請日：2022.03.31
分類號：C02F11/13(2019.01)I;C10B53/00(2006.01)I;C10B57/00(2006.01)I
摘要

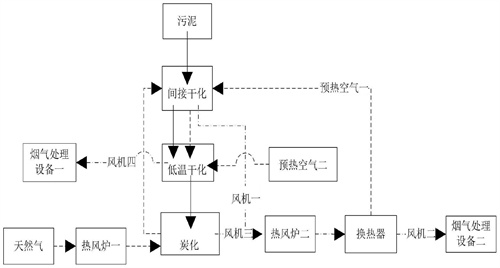

本發明公開了一種污泥分級干化炭化系統，涉及污泥干化、炭化及節能環保技術領域，本發明包括污泥間接干化設備、低溫干化設備、炭化設備、熱風爐、換熱器。本發明首先利用炭化夾套余熱和預熱空氣一對污泥進行間接干化，然后將污泥通入低溫干化設備內利用間接干化余熱和預熱空氣二對污泥進行二級低溫干化。干化后污泥通入炭化設備內進行炭化，炭化系統由天然氣在熱風爐一內燃燒產生的高溫熱煙氣通入至炭化設備夾套間接供熱，炭化產生的熱解氣經熱風爐二燃燒產生熱煙氣，換熱后作為污泥干化熱源。本發明根據污泥污染物特點對熱量進行分級利用，不僅提高污泥炭化系統處理量，還在節約能源消耗的前提下降低廢氣中污染物產生量，實現節能減排目標。
權利要求書
1.一種污泥分級干化炭化系統，其特征在于，包括污泥間接干化設備、低溫干化設備、炭化設備、熱風爐、換熱器以及尾氣處理設備，所述炭化設備包含污泥通道和夾套，間接干化設備包含污泥通道和熱風通道，待處理污泥與間接干化設備污泥通道進口相連，間接干化設備污泥通道出口與低溫干化設備進泥口相連，低溫干化設備出泥口與炭化設備污泥通道進口相連，所述炭化設備夾套進口與熱風爐一相連，炭化設備夾套出口與所述間接干化設備熱風通道進口相連，間接干化設備熱風通道出口與所述低溫干化設備相連，低溫干化設備通過風機四與煙氣處理設備一相連。
2.根據權利要求1所述的一種污泥分級干化炭化系統，其特征在于：所述炭化設備污泥通道通過風機三與熱風爐二相連，間接干化設備污泥通道通過風機一與熱風爐二相連。
3.根據權利要求2所述的一種污泥分級干化炭化系統，其特征在于：所述熱風爐二與換熱器相連，經換熱器加熱的新鮮空氣與間接干化設備熱風通道進口相連，換熱后的熱煙氣經風機二引入廢氣處理設備二處理后排放。
4.根據權利要求3所述的一種污泥分級干化炭化系統，其特征在于：所述低溫干化設備還可與預熱空氣二相連，所述預熱空氣二可以由低溫熱泵設備加熱空氣產生，也可以由外接蒸汽等其它熱源換熱后產生。
發明內容
本發明的目的在于提供一種污泥分級干化、炭化系統，首先利用炭化夾套余熱煙氣和熱解氣燃燒換熱產生的預熱空氣一對污泥進行間接干化，然后將污泥通入低溫干化設備內利用間接干化余熱和預熱空氣二對污泥進行二級低溫干化，低溫干化廢氣處理后經風機四引出達標排放。干化后污泥通入炭化設備內進行炭化處理，炭化系統由天然氣在熱風爐一內燃燒產生的高溫熱煙氣通入至炭化設備夾套間接供熱，污泥炭化產生的熱解氣混合蒸發水等經風機三引入熱風爐二燃燒，同時將間接干化設備內產生的污染物通過風機一引入到熱風爐二燃燒，熱風爐二燃燒產生的熱煙氣換熱后得到的清潔預熱空氣一作為污泥干化熱源，換熱后的尾氣處理達標排放,本發明提供的污泥分級干化炭化系統根據污泥污染物排放特點對熱量進行分級利用，不僅可提高污泥干化炭化系統處理量，還在節約能源消耗的前提下降低廢氣中污染物產生量，實現節能減排目標。
為實現以上目的，本發明通過以下技術方案予以實現：一種污泥分級干化炭化系統，其特征在于，包括污泥間接干化設備、低溫干化設備、炭化設備、熱風爐、換熱器以及尾氣處理設備，所述炭化設備包含污泥通道和夾套，間接干化設備包含污泥通道和熱風通道，待處理污泥與間接干化設備污泥通道進口相連，間接干化設備污泥通道出口與低溫干化設備進泥口相連，低溫干化設備出泥口與炭化設備污泥通道進口相連，所述炭化設備夾套進口與熱風爐一相連，炭化設備夾套出口與所述間接干化設備熱風通道進口相連，間接干化設備熱風通道出口與所述低溫干化設備相連，低溫干化設備通過風機四與煙氣處理設備一相連。
進一步地，所述炭化設備污泥通道通過風機三與熱風爐二相連，間接干化設備污泥通道通過風機一與熱風爐二相連。
進一步地，所述熱風爐二與換熱器相連，經換熱器加熱的新鮮空氣與間接干化設備熱風通道進口相連，換熱后的熱煙氣經風機二引入廢氣處理設備二處理后排放。
進一步地，所述低溫干化設備還可與預熱空氣二相連，所述預熱空氣二可以由低溫熱泵設備加熱空氣產生，也可以由外接蒸汽等其它熱源換熱后產生。
本發明與現有技術相比具備以下有益效果：
1、通過污泥間接干化和低溫干化兩級干化技術，可根據污泥處理需求，控制干化污泥含水率，進而實現在一套炭化設備內調整污泥處理量，可提高單套炭化設備處理產能，同時節省設備投資額。
2、燃氣燃燒產生的熱煙氣先后通入炭化設備夾套、間接干化設備熱風通道和低溫干化設備內，根據污泥性質和污染物排放特點，對系統能量進行分級利用，提高了能源使用效率。
3、污泥炭化產生的廢氣與污泥間接干化產生的廢氣因污泥環境溫度高，導致污染物濃度遠高于污泥低溫干化產生的廢氣，本發明將所述污泥炭化和間接干化產生的廢氣通入廢氣處理設備2處理后排放，將低溫干化廢氣通入廢氣處理設備1處理后排放，實現了不同濃度廢氣的獨立處理，減少了高濃度廢氣處理量，降低廢氣處理設備投資和運行費用。
4、通過將污泥炭化產生的熱解氣通過熱風爐二燃燒，區別于常規技術手段中將熱解氣通過熱風爐一燃燒，避免了熱解氣中混入的顆粒物、NOX等污染物對炭化夾套熱煙氣造成污染，進而造成干化廢氣污染物濃度升高。
（發明人：司恩良;韓洪彬;何光亞;汪向陽;熊霞;劉建坤;陳斌;程濤;林濱）
