公布日：2023.06.23
申請日：2023.04.26
分類號：C02F1/463(2023.01)I;C02F3/12(2023.01)I
摘要
本發明為一體式膜耦合‑電絮凝污水處理裝置，包括：絮凝槽、電源模塊、電極板、夾持裝置、驅動組件；其中，電源模塊的正負極通過導線與電極板相連接；電極板通過夾持裝置設于絮凝槽內部；電極板側部設有吸附組件；夾持裝置的端部設有擾流裝置；夾持裝置的另一端穿出絮凝槽與驅動組件進行連接；驅動組件運行時，夾持裝置與吸附組件橫向移動。
權利要求書

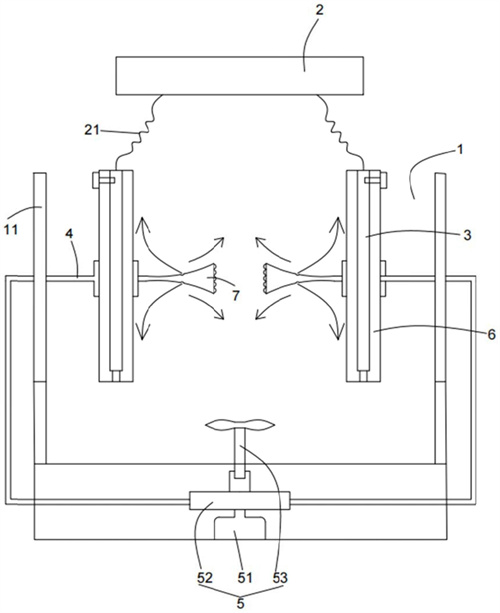

1.一體式膜耦合-電絮凝污水處理裝置，其特征在于，包括：絮凝槽(1)、電源模塊(2)、電極板(3)、夾持裝置(4)、驅動組件(5)；其中，所述電源模塊(2)的正負極通過導線(21)與所述電極板(3)相連接；所述電極板(3)通過所述夾持裝置(4)設于所述絮凝槽(1)內部；所述電極板(3)側部設有吸附組件(6)；所述夾持裝置(4)的端部設有擾流裝置(7)；所述夾持裝置(4)的另一端穿出所述絮凝槽(1)與所述驅動組件(5)進行連接；所述驅動組件(5)運行時，所述夾持裝置(4)與所述吸附組件(6)橫向移動。
2.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述驅動組件(5)包括驅動件(51)、輪盤(52)、轉子(53)；所述驅動件(51)的輸出端依次與所述輪盤(52)、所述轉子(53)進行連接；所述轉子(53)與所述夾持裝置(4)的端部適配。
3.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述輪盤(52)側部設有滑槽(521)；所述夾持裝置(4)的端部與滑槽(521)適配。
4.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述吸附組件(6)包括導電板(61)、金屬膜(62)；所述導電板(61)設于所述電極板(3)外側，所述金屬膜(62)設于所述導電板(61)的外側。
5.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述擾流裝置(7)的側部呈弧形；所述擾流裝置(7)端部具有多個通孔(71)；所述擾流裝置(7)的側部具有朝向所述電極板(3)傾斜的斜孔(72)。
6.根據權利要求4所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述金屬膜(62)外側設有MBR兼氧膜(621)；所述絮凝槽(1)內壁設有中空纖維膜(11)。
7.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：與所述電源模塊(2)正極相連接的所述電極板(3)為鐵板，與所述電源模塊(2)負極相連接的所述電極板(3)為鈦板。
8.根據權利要求1所述的一體式膜耦合-電絮凝污水處理裝置，其特征在于：所述輪盤(52)為橢圓形。
發明內容
本發明提出一體式膜耦合-電絮凝污水處理裝置，在電解的過程中，驅動組件能夠帶動夾持裝置移動，這個過程能夠避免水中雜質在吸附組件上堆積，并且電解過程產生的水垢積累到一定程度后能夠?qū)⑽浇M件拆下更換。移動的過程中擾流裝置會對水流形成規律性的流動，將絮凝沉降的物質與懸浮的物質分別進行上下隔離，便于清除懸浮物質。
本發明的上述技術目的是通過以下技術方案得以實現的：
一體式膜耦合-電絮凝污水處理裝置，其特征在于，包括：
絮凝槽、電源模塊、電極板、夾持裝置、驅動組件；
其中，所述電源模塊的正負極通過導線與所述電極板相連接；
所述電極板通過所述夾持裝置設于所述絮凝槽內部；
所述電極板側部設有吸附組件；
所述夾持裝置的端部設有擾流裝置；
所述夾持裝置的另一端穿出所述絮凝槽與所述驅動組件進行連接；
所述驅動組件運行時，所述夾持裝置與所述吸附組件橫向移動。
進一步地，所述驅動組件包括驅動件、輪盤、轉子；
所述驅動件的輸出端依次與所述輪盤、所述轉子進行連接；
所述轉子與所述夾持裝置的端部適配。
進一步地，所述輪盤側部設有滑槽；
所述夾持裝置的端部與滑槽適配。
進一步地，所述吸附組件包括導電板、金屬膜；
所述導電板設于所述電極板外側，所述金屬膜設于所述導電板的外側。
進一步地，所述擾流裝置的側部呈弧形；
所述擾流裝置端部具有多個通孔；
所述擾流裝置的側部具有朝向所述電極板傾斜的斜孔。
進一步地，所述金屬膜外側設有MBR兼氧膜；
所述絮凝槽內壁設有中空纖維膜(11)。
進一步地，與所述電源模塊正極相連接的所述電極板為鐵板，與所述電源模塊負極相連接的所述電極板為鈦板。
進一步地，所述輪盤為橢圓形。
（發明人：劉金泉）
