公布日：2023.06.23
申請日：2022.12.14
分類號：C02F1/52(2023.01)I;C02F1/44(2023.01)I;C02F103/10(2006.01)N
摘要
本申請涉及一種可移動式礦井污水處理裝置，涉及污水處理的技術領域，其包括箱體、設置在箱體內的混凝罐、設置在箱體內且與混凝罐連通的集料罐、設置在混凝罐上且用于對混凝罐內的液體進行攪拌的攪拌組件、以及設置在混凝罐內用于對混凝罐內的液體進行過濾的過濾組件，攪拌組件還用于將混凝罐內的雜質運輸至集料罐內，混凝罐上連通有進料管。本申請能夠提高污水的處理效率。
權利要求書

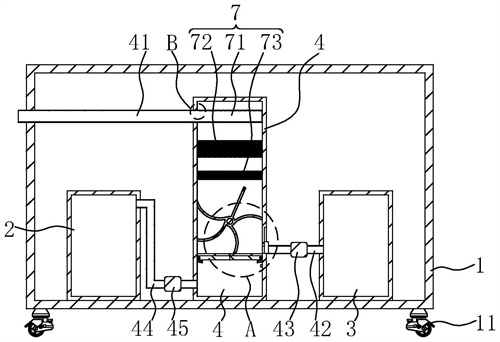

1.一種可移動式礦井污水處理裝置，其特征在于：包括箱體（1）、設置在箱體（1）內的混凝罐（4）、設置在箱體（1）內且與混凝罐（4）連通的集料罐（3）、設置在混凝罐（4）上且用于對混凝罐（4）內的液體進行攪拌的攪拌組件（5）、以及設置在混凝罐（4）內用于對混凝罐（4）內的液體進行過濾的過濾組件（6），攪拌組件（5）還用于將混凝罐（4）內的雜質運輸至集料罐（3）內，混凝罐（4）上連通有進料管（41），混凝罐（4）底部連通有抽水管（44）。
2.根據權利要求1所述的一種可移動式礦井污水處理裝置，其特征在于：所述過濾組件（6）包括固定設置在混凝罐（4）內的彈性膜（61）、設置在彈性膜（61）下方的兩個支撐板（62），彈性膜（61）上開設有縫隙（611）；兩個支撐板（62）能夠位于同一水平面內，且兩個支撐板（62）相互遠離的一側均與混凝罐（4）鉸接，兩個支撐板（62）相互靠近的一側能夠相互抵接，兩個支撐板（62）能夠與彈性膜（61）抵接，當兩個支撐板（62）位于同一水平面時，彈性膜（61）處于水平狀態；混凝罐（4）上設置有驅動件，驅動件用于驅使兩個支撐板（62）相互遠離或相互靠近。
3.根據權利要求2所述的一種可移動式礦井污水處理裝置，其特征在于：所述攪拌組件（5）包括水平設置在彈性膜（61）上方的轉動軸（52）、繞轉動軸（52）周向固定設置的若干個葉片（53）、安裝在混凝罐（4）上且用于驅使轉動軸（52）轉動的電機（51）；轉動軸（52）繞自身軸線與混凝罐（4）轉動連接。
4.根據權利要求3所述的一種可移動式礦井污水處理裝置，其特征在于：所述葉片（53）采用彈性材料制成，葉片（53）遠離轉動軸（52）的一端與混凝罐（4）、彈性膜（61）抵接；混凝罐（4）與集料罐（3）之間連通有抽料管（42），抽料管（42）與混凝罐（4）連通處位于轉動軸（52）與彈性膜（61）之間，抽料管（42）上安裝有抽料泵（43）；抽料管（42）頂部側壁上插設有滑塊（46），滑塊（46）沿豎直方向與混凝罐（4）、抽料管（42）滑動連接，滑塊（46）能夠與抽料管（42）內壁抵接；驅動件還用于驅使滑塊（46）沿豎直方向滑動。
5.根據權利要求4所述的一種可移動式礦井污水處理裝置，其特征在于：遠離所述滑塊（46）的支撐板（62）為磁鐵，靠近滑塊（46）的支撐板（62）、滑塊（46）均為電磁鐵，驅動件為驅動電源（9），驅動電源（9）與滑塊（46）、靠近滑塊（46）的支撐板（62）均電連接。
6.根據權利要求5所述的一種可移動式礦井污水處理裝置，其特征在于：所述支撐板（62）下方傾斜設置有限位板（63），兩個限位板（63）相互靠近的一側傾斜向下設置，限位板（63）與混凝罐（4）固定連接。
7.根據權利要求6所述的一種可移動式礦井污水處理裝置，其特征在于：所述混凝罐（4）內設置有沉降組件（7），沉降組件（7）包括水平設置在葉片（53）上方的進液管（71），進液管（71）兩端均為封閉結構，且進料管（41）與進液管（71）連通；進液管（71）頂部側壁上開設有進液孔（711），進液孔（711）沿進液管（71）的長度方向均勻設置有若干個。
8.根據權利要求7所述的一種可移動式礦井污水處理裝置，其特征在于：所述沉降組件（7）還包括傾斜設置在葉片（53）與進液管（71）之間的第一斜管（72）、傾斜設置在葉片（53）與第一斜管（72）之間的第二斜管（73），第一斜管（72）沿進液管（71）的長度方向設置有若干個，相鄰的第一斜管（72）相互固定連接，靠近混凝罐（4）內壁的第一斜管（72）與混凝罐（4）固定連接；第二斜管（73）與第一斜管（72）的傾斜方向相反，第二斜管（73）的管徑小于第一斜管（72）的管徑，第二斜管（73）沿進液管（71）的長度方向均勻設置有若干個，相鄰的第二斜管（73）相互固定連接，靠近混凝罐（4）內壁的第二斜管（73）與混凝罐（4）固定連接。
9.根據權利要求8所述的一種可移動式礦井污水處理裝置，其特征在于：所述混凝罐（4）上設置有檢測組件（8），檢測組件（8）包括安裝在混凝罐（4）內壁上的液位傳感器（82）、安裝在混凝罐（4）上的控制器（81），液位傳感器（82）位于限位板（63）下方，液位傳感器（82）用于檢測混凝罐（4）內的液位信息，并傳遞出對應的液位信號；控制器（81）與液位傳感器（82）、抽料泵（43）、驅動電源（9）、電機（51）均電連接，控制器（81）響應于液位信號，并控制抽料泵（43）的、驅動電源（9）、電機（51）的工作狀態，且控制器（81）用于控制驅動電源（9）的工作狀態。
發明內容
為了提高污水的處理效率，本申請?zhí)峁┮环N可移動式礦井污水處理裝置。
本申請?zhí)峁┑囊环N可移動式礦井污水處理裝置，采用如下的技術方案：一種可移動式礦井污水處理裝置，包括箱體、設置在箱體內的混凝罐、設置在箱體內且與混凝罐連通的集料罐、設置在混凝罐上且用于對混凝罐內的液體進行攪拌的攪拌組件、以及設置在混凝罐內用于對混凝罐內的液體進行過濾的過濾組件，攪拌組件還用于將混凝罐內的雜質運輸至集料罐內，混凝罐上連通有進料管，混凝罐底部連通有抽水管。
通過采用上述技術方案，將污水與藥劑的混合液體加入混凝罐內，啟動攪拌組件，攪拌組件對液體進行攪拌，使得藥劑與污水混合均勻，便于污水中的雜質絮凝沉淀，接著啟動過濾組件，過濾組件對混合液體進行過濾，使得雜質與液體分離開來，且過濾后的污水經過抽水管排出，同時再次啟動攪拌組件，通過攪拌組件將雜質運輸至混凝罐外部，使得混凝罐的液體與雜質進行同時排放，從而提高了污水的處理效率。
可選的，所述過濾組件包括固定設置在混凝罐內的彈性膜、設置在彈性膜下方的兩個支撐板，彈性膜上開設有縫隙；兩個支撐板能夠位于同一水平面內，且兩個支撐板相互遠離的一側均與混凝罐鉸接，兩個支撐板相互靠近的一側能夠相互抵接，兩個支撐板能夠與彈性膜抵接，當兩個支撐板位于同一水平面時，彈性膜處于水平狀態；混凝罐上設置有驅動件，驅動件用于驅使兩個支撐板相互遠離或相互靠近。
通過采用上述技術方案，污水與藥劑的混合液體加入混凝罐后位于支撐板上方，此時兩個支撐板處于水平狀態，待雜質絮凝沉淀完成后，啟動驅動件，驅動件驅使兩個支撐板相互遠離，使得支撐板上方的液體能夠通過彈性膜上的裂縫進入支撐板下方，且使得雜質留在過濾膜上，從而實現液體與雜質的分離。
可選的，所述攪拌組件包括水平設置在彈性膜上方的轉動軸、繞轉動軸周向固定設置的若干個葉片、安裝在混凝罐上且用于驅使轉動軸轉動的電機；轉動軸繞自身軸線與混凝罐轉動連接。
通過采用上述技術方案，啟動電機，電機輸出軸帶動葉片轉動，使得葉片能夠?qū)炷迌?nèi)的污水與藥劑的混合液進行攪拌，進而使得藥劑能夠與污水混合均勻。
可選的，所述葉片采用彈性材料制成，葉片遠離轉動軸的一端與混凝罐、彈性膜抵接；混凝罐與集料罐之間連通有抽料管，抽料管與混凝罐連通處位于轉動軸與彈性膜之間，抽料管上安裝有抽料泵；抽料管頂部側壁上插設有滑塊，滑塊沿豎直方向與混凝罐、抽料管滑動連接，滑塊能夠與抽料管內壁抵接；驅動件還用于驅使滑塊沿豎直方向滑動。
通過采用上述技術方案，彈性材料制成的葉片能夠與彈性膜始終抵接，使得彈性膜在發生形變的情況下，轉動的葉片能夠?qū)椥阅け砻嫫鸬焦纬饔�，進而使得轉動的葉片將雜質刮除并運輸至抽料管內，從而實現雜質的運輸排放。
可選的，遠離所述滑塊的支撐板為磁鐵，靠近滑塊的支撐板、滑塊均為電磁鐵，驅動件為驅動電源，驅動電源與滑塊、靠近滑塊的支撐板均電連接。
通過采用上述技術方案，啟動驅動電源，驅動電源能夠改變支撐板與滑塊內部的電流方向，使得兩個支撐板之間的作用力、支撐板與滑塊之間的作用力能夠發生改變。
可選的，所述支撐板下方傾斜設置有限位板，兩個限位板相互靠近的一側傾斜向下設置，限位板與混凝罐固定連接。
通過采用上述技術方案，限位板對支撐板起到支撐作用，使得彈性膜在發生形變時，支撐板能夠?yàn)閺椥阅て鸬街巫饔�，避免彈性膜發生過渡形變，從而減小了彈性膜發生損壞的可能性。
可選的，所述混凝罐內設置有沉降組件，沉降組件包括水平設置在葉片上方的進液管，進液管兩端均為封閉結構，且進料管與進液管連通；進液管頂部側壁上開設有進液孔，進液孔沿進液管的長度方向均勻設置有若干個。
通過采用上述技術方案，進液孔設置在進液管頂部，使得藥劑與污水的混合液體能夠均勻穩定的進入混凝罐內部。
可選的，所述沉降組件還包括傾斜設置在葉片與進液管之間的第一斜管、傾斜設置在葉片與第一斜管之間的第二斜管，第一斜管沿進液管的長度方向設置有若干個，相鄰的第一斜管相互固定連接，靠近混凝罐內壁的第一斜管與混凝罐固定連接；第二斜管與第一斜管的傾斜方向相反，第二斜管的管徑小于第一斜管的管徑，第二斜管沿進液管的長度方向均勻設置有若干個，相鄰的第二斜管相互固定連接，靠近混凝罐內壁的第二斜管與混凝罐固定連接。
通過采用上述技術方案，藥劑與污水的混合液通過進液孔流入依次流入第一斜管、第二斜管內，且第一斜管的孔徑大于第二斜管的孔徑，提高水力梯度值，有利于藥劑與污水更好的混合，同時依據淺層沉淀理論，第一斜管與第二斜管的設置能夠加速大顆粒狀絮體的形成，且第一斜管與第二斜管的傾斜方向不同，使得藥劑與污水在流動過程中能夠更加充分的混合。
可選的，所述混凝罐上設置有檢測組件，檢測組件包括安裝在混凝罐內壁上的液位傳感器、安裝在混凝罐上的控制器，液位傳感器位于限位板下方，液位傳感器用于檢測混凝罐內的液位信息，并傳遞出對應的液位信號；控制器與液位傳感器、抽料泵、驅動電源、電機均電連接，控制器響應于液位信號，并控制抽料泵的、驅動電源、電機的工作狀態，且控制器用于控制驅動電源的工作狀態。
通過采用上述技術方案，混凝罐內的混合液體絮凝沉降完成后，啟動驅動電源，使得支撐板向下轉動，使得液體進入支撐板下方，且當液位傳感器檢測到混凝罐內的液位上升至穩定液位時，控制器控制驅動電源、抽料泵、電機啟動，此時驅動電源控制滑塊與支撐板之間產生排斥力，使得滑塊向上滑動，使得電機帶動葉片轉動，并將雜質運輸至抽料管內。進而使得抽料泵能夠?qū)Τ榱瞎軆?nèi)的雜質進行抽取。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過設置攪拌組件與過濾組件，攪拌組件對液體進行攪拌，便于污水中的雜質絮凝沉淀，過濾組件對混合液體進行過濾，使得雜質與液體分離開來，且過濾后的污水經過抽水管排出，同時再次啟動攪拌組件，通過攪拌組件將雜質運輸至混凝罐外部，使得混凝罐的液體與雜質進行同時排放，從而提高了污水的處理效率；
2.通過設置彈性膜與葉片，彈性材料制成的葉片能夠與彈性膜始終抵接，使得彈性膜在發生形變的情況下，轉動的葉片能夠?qū)椥阅け砻嫫鸬焦纬饔茫M(jìn)而使得轉動的葉片將雜質刮除并運輸至抽料管內，從而實現雜質的運輸排放；
3.通過設置限位板，限位板對支撐板起到支撐作用，使得彈性膜在發生形變時，支撐板能夠?yàn)閺椥阅て鸬街巫饔�，避免彈性膜發生過渡形變，從而減小了彈性膜發生損壞的可能性。
（發明人：田瑞軍;賀鵬飛;馬婷;薛彤;王亮篤）
